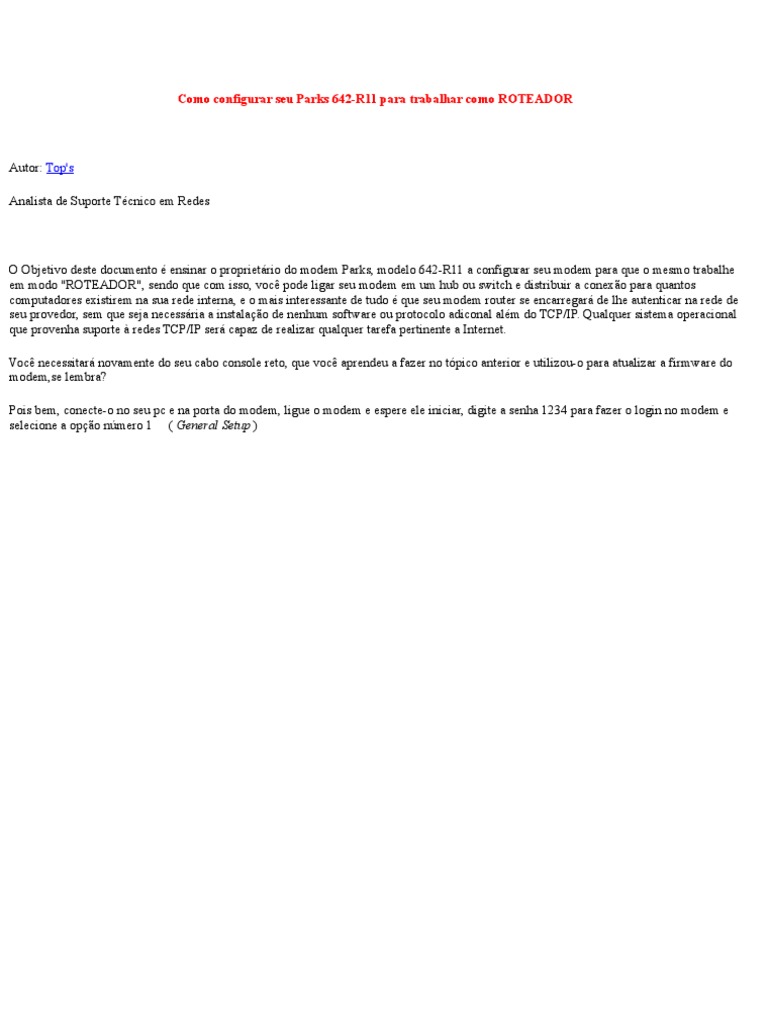

Como configurar seu Parks 642-R11 para trabalhar como ROTEADOR

Autor: Top's

Analista de Suporte Técnico em Redes

O Objetivo deste documento é ensinar o proprietário do modem Parks, modelo 642-R11 a configurar seu modem para que o mesmo trabalhe
em modo "ROTEADOR", sendo que com isso, você pode ligar seu modem em um hub ou switch e distribuir a conexão para quantos
computadores existirem na sua rede interna, e o mais interessante de tudo é que seu modem router se encarregará de lhe autenticar na rede de
seu provedor, sem que seja necessária a instalação de nenhum software ou protocolo adiconal além do TCP/IP. Qualquer sistema operacional
que provenha suporte à redes TCP/IP será capaz de realizar qualquer tarefa pertinente a Internet.

Você necessitará novamente do seu cabo console reto, que você aprendeu a fazer no tópico anterior e utilizou-o para atualizar a firmware do
modem,se lembra?

Pois bem, conecte-o no seu pc e na porta do modem, ligue o modem e espere ele iniciar, digite a senha 1234 para fazer o login no modem e
selecione a opção número 1 ( General Setup )
Note que aqui não necessitamos configurar absolutamente nada, pois o padrão de fábrica desse modem é operar em modo ROUTER! Tecle
ESC e retorne ao menu principal de configurações. Sele cione a opção número 3 ( Ethernet Setup ) e logo em seguida a opção 2 ( TCP/IP
and DHCP Setup ).

Para navergarmos nas opções, utilize as teclas direcionais de seu teclado e para alterar alguma opção, use a barra de espaços. Segue abaixo
o menu de configurações pertinentes ao DHCP Server do Modem e ao TCP/IP da Ethernet ( placa de rede do modem ).
As opções que temos nessa tela são as seguintes:

Opção número 1: Configura o modem para ser um servidor DHCP na sua rede, ou seja, ele cederá endereços IP's aos computadores que
estiverem abaixo dele na rede local. Útil para redes grandes e totalmente inútil para pequenas redes como a minha, de 3 pc's. As opções aqui
são:

Server: Ativa o modem como DHCP Server

Relay: Somente retransmite IP's cedidos por outros servidores DHCP presentes na rede

None: Destaiva a opção de DHCP Server. Usarei essa configuração !

Opção número 2: Nessa opção, caso você esteja utilizando o DHCP do modem, você irá dizer ao DHCP Server que ele deve começar a
ceder endereços IP's a partir desse endereço mostrado aqui. Note que o endereço 192.168.1.33 é o padrão de fábrica e pode ser alterado de
acordo com o endereçamento utilizado em sua rede local.

Opção número 3: Aqui você especifica quantos endereços IP's seu servidor DHCP presnte no modem irá ceder para sua rede local. O padrão
de fábrica é 32.
Opção número 4: Aqui você configura os endereços IP's dos Servidores DNS's utilizados pelo seu provedor ou prestador de serviços.
Somente se configura essas opções se estiver utilizando o DHCP do modem.

Opção número 5: Deve ser especificado um endereço IP de um Servidor DHCP externo, caso o DHCP Server do seu modem esteja
configurado para modo RELAY !!!

Opção número 6: Aqui iremos configurar o endereço IP da placa de rede do seu modem. Note que esse endereço será o GATEWAY que
deverá ser configurado nos pc's. Esse endereço IP é o pdrão da configuração e pode ser alterado de acordo com sua rede local.

Opção número 7: Se seleciona nesse campo a máscara de subrede em que a interface de rede de seu modem estará operando. Esse endereço
IP é o pdrão da configuração e pode ser alterado de acordo com sua rede local.

Opção número 8: Aqui iremos configurar como o RIP agirá. Deixe no padrão (Both). O RIP é um protocolo de roteamento que faz com
que os roteadores se comuniquem e um aprenda a tabela de roteamento do outro de forma dinâmica.

Opção número 9: Na versão do RIP iremos também deixar no padrão, ou seja, na versão RIP-1, pois quase que 100% dos roteadores ainda
utilizam esta versão ...

Opções número 10: Não devem ser alteradas e devem estar no padrão de configuração de fábrica.

Com isso, terminamos de configurar a parte de rede local ( LAN ) de nosso roteador e em seguida, partiremos para a configuração do Acesso
à Internet, sendo que para tal, iremos configurar o item número 4.

Por padrão, temos a tela mostrada na figura abaixo, onde logo após eu mostrarei como ficará a minha configuração:

Original:
Alterada por mim:
As opções que temos nessa tela são as seguintes:

Opção número 1: Aqui vai um nome qualquer que indentifique, por exemplo, o seu provedor.

Opção número 2: Aqui se configura o tipo e Encapsulamento que sua conexão utiliza.

Opção número 3: Aqui se configura o tipo de Multiplexação que sua conexão utiliza.

Opção número 4: Aqui se configura os endereços VPI / VCI usados por sua operadora. Utilize a tabela de endereços presentes em nosso site
, na seção VPI / VCI.

Opção número 5: Aqui vai um nome qualquer que indentifique, por exemplo, o seu serviço de banda larga.

Opção número 6: Aqui você configura seu login, no formato usuario@provedor.com.br

Opção número 7: Aqui você configura a senha de login de seu provedor.

Opção número 8: Altere o parâmetro da SUA (Single User Account) para permitir que vários computadores de sua rede local, utilizem um
único login para navegar na internet.
Opção número 9: Se sua conexão utiliza IP dinâmico, então você deve alterar esete parâmetro para DYNAMIC.

Opções número 10: Não devem ser alteradas, para tanto tecle ENTER.

Tecle ENTER novamente para salvar suas configurações ...

Com isso, terminamos de configurar a parte de Acesso à Internet de nosso roteador e em seguida, partiremos para a configuração da WAN (
Wired Area Network ), sendo que para tal, iremos configurar o item número 11.

Note na figura acima que o router já nos traz o nome da configuração que colocamos lá atrás, no item 4. Para configurar essa conexão, basta
digitar 1 e depois teclar ENTER, então, teremos uma tela assim originalmente:
E agora abaixo, alterada, com as configurações corretamente configuradas.
Na tela acima, somente devemos verificar se os campos estão iguais aos da imagem, sendo necessário somente alterar a parte de login, vide
item 1 e item 2. Aqui você somente precisa configurar o Rem Login e Rem Password e o My Login e My Password corretamente.
Verifcado tudo, vá teclando ENTER até chegar nas últimas configurações e salvá-las, após salvar, o router retornará ao menu anterior ...

Após fazer isso, configure a placa de rede de seu micro com o IP 192.168.1.2, máscara de subrede 255.255.255.0, gateway 192.168.1.1, DNS
primário para 200.204.0.10 e secundário para 200.204.0.138 ( Servidores DNS's da Telefonica - SP ), desligue seu modem e ligue-o na linha
telefone e seu cabo de rede, verifique se o sinal adsl sincroniza corretamente, em caso negativo, refaça totalmente a configuração, pois você
pode ter errado em alguma coisa ....

Agora, jogue o cabo do router em um hub ou switch, distribua na sua rede local e seja feliz para sempre ....

Após ter configurado a rede local corretamente, você pode abrir uma nova sessão no Hyperterminal, usando TCP e apontar para 192.168.1.1 .
Após teclar ENTER, será solictada a senha do router ( 1234 ). Ai você seleciona o item número 24 e depois o item 1, e então terás uma tela
como a mostrada abaixo, podendo monitorar sua conexão ...
Note que essas configurações irão funcionar para qualquer operadora de adsl do mundo todo, desde que você configure o VPI / VCI
corretamente, além é claro, do seu login e senha. Note que essa configuração apresentada SOMENTE é válida para operadoras que
operem com sistema de IP DINÂMICO ...
