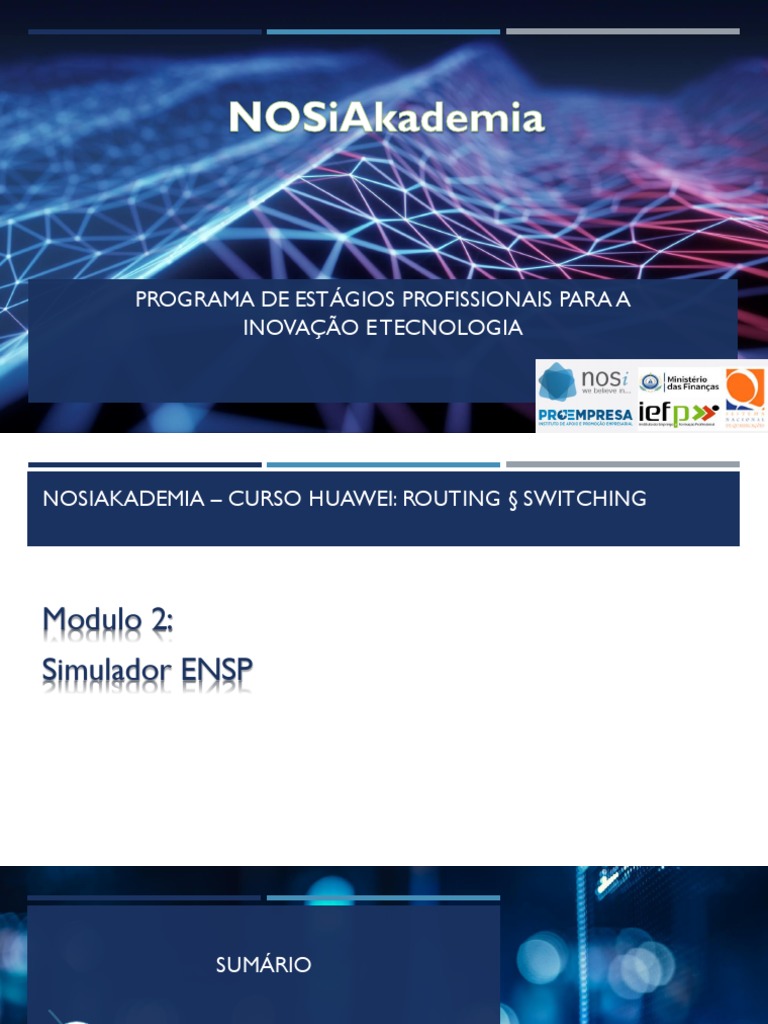

PROGRAMA DE ESTÁGIOS PROFISSIONAIS PARA A

INOVAÇÃO E TECNOLOGIA
NOSIAKADEMIA – CURSO HUAWEI: ROUTING § SWITCHING

Modulo 2:
Simulador ENSP
 SUMÁRIO

Introdução

Objetivos

Simulador ENSP
INTRODUÇÃO

• O eNSP (Enterprise Network Simulation Plataform) é uma plataforma gráfica de simulação de rede. Através
da simulação de equipamentos de rede real, esta plataforma ajuda os profissionais e clientes de TIC a
familiarizar-se rapidamente com os produtos Huawei, a compreender e dominar o funcionamento e a
configuração de produtos relacionados e a melhorar a rede de TIC das empresas. Recursos de planeamento,
construção, operação e manutenção ajudam as empresas a construir redes de TIC corporativas melhores e
mais eficientes.
OBJETIVOS

o Manusear o simulador eNSP ;

o Criar topologias simples e fazer configurações básicas;
o Navegar no sistema de ficheiros.
SIMULADOR ENSP

A. INSTALAÇÃO

B. VISÃO GERAL

C. DICAS DE AJUDA E NAVEGAÇÃO

D. LAB Nº 1 - CRIAÇÃO DE UMA REDE PEER-2-PEER

E. LAB Nº 1 - CAPTURA DE PACOTES COM WIRESHARK

F. LAB Nº 2 - VRP – VERSATILE ROUTING PLATFORM

G. DESAFIO
SIMULADOR ENSP

A. INSTALAÇÃO

• Passos de Instalação:
o Para efectuar a instalação do Simulador eNSP da Huawei deverá executar os seguintes passos:

1. Caso tiver Wireshark ou VirtulBox instalado no computador desinstale;

2. Descompactar e executar o ficheiro:
a) “eNSP V100R002C00B510 Setup.exe”
SIMULADOR ENSP
B. VISÃO GERAL
 SIMULADOR ENSP

C. DICAS DE AJUDA E NAVEGAÇÃO

• Passos de Navegação Básica:

o Para efectuar uma navegação básica no Simulador eNSP da Huawei deverá executar os seguintes
passos:

1. Aceder ao eNSP a partir de ”Menu Inicial” de Windows ou icon no ”Ambiente de Trabalho”

(observar a figura)
a)

2. Em seguida, poderá ser necessário desactivar o

Firewall do Windows. Para desactivar-lhe o
utilizador deverá aceder ao ”Painel de Controlo >
Firewall do Windows”:
 SIMULADOR ENSP

C. DICAS DE AJUDA E NAVEGAÇÃO

SIMULADOR ENSP

C. DICAS DE AJUDA E ENSP - CRIAÇÃO DE UMA REDE PEER-TO-PEER

• Passos para criação de uma rede básica peer-to-peer:
o Para efectuar a criação de uma rede básica peer-to-peer no Simulador eNSP da Huawei deverá executar os
seguintes passos:
1. Aceder ao eNSP a partir de ”Menu Inicial” de Windows ou icon no ”Ambiente de Trabalho”

2. Criar a topologia de rede, conectando dois PC entre si com cabo de rede “Cooper (ethernet)”
SIMULADOR ENSP

D. LAB N.º 1 – CRIAÇÃO DE UMA REDE PEER-TO-PEER

3. Seguidamente deverá, configurar o ”nome” e “endereçamento IP” para cada ”PC”:
i. Efectuar um duplo click sobre o PC e/ou um click com botão direito do rato e seleccionar a opção
“Settings”:
SIMULADOR ENSP

D. LAB N.º 1 – CRIAÇÃO DE UMA REDE PEER-TO-PEER

4. Em seguida deverá iniciar o PC, passando o botão direito sobre PC e click em ”Start” ou
selecionar PC e click em ”Start” em menu de topo:
SIMULADOR ENSP
D. LAB N.º 1 – CRIAÇÃO DE UMA REDE PEER-TO-PEER

5. A seguir, aceder ao ecrã do

“Command Tab” no menu
“Settings” do PC 1 para testar a
conectividade, executando o
seguinte comando:
a) ping 192.168.1.2
SIMULADOR ENSP

E. LAB N.º 1 – CAPTURA DE PACOTES COM O WIRESHARK

1. O utilizador poderá
efectuar uma Captura de
Pacotes com o Wireshark,
executando o seguinte
comando:
a) ping 192.168.1.2
SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

1) CONFIGURAÇÃO BÁSICA – TOPOLOGIA DE REDE

SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

• CLI – VISTAS DE MODO COMMAND:

VISTA DE UTILIZADOR
VISTA DE SISTEMA
VISTA DE INTERFACE
VISTA DE PROTOCOLO
SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

• CLI – AJUDA:

AJUDA

PARCIAL COMPLETO

<Huawei> d? <Huawei> display h? <Huawei> ? <Huawei> display ?

SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

1) CONFIGURAÇÃO BÁSICA – VERSÃO DE DISPOSITIVO #DISPLAY VERSION#
• Passos para Consultar a Versão do Dispositivo:

1. Aceder a linha de comandos do <Huawei>display version

Huawei Versatile Routing Platform Software
respectivo equipamento no simulador VRP (R) software, Version 5.110 (eNSP V100R001C00)
Copyright (c) 2000-2011 HUAWEI TECH CO., LTD
ENSP e executar os comandos:
SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

1) CONFIGURAÇÃO BÁSICA – NOME DO DISPOSITIVO
• Passos de Configuração do Nome do Dispositivo: <Huawei>system-view
Enter system view, return user view with Ctrl+Z.

[Huawei]sysname R1
1. Aceder a linha de comandos do
[R1]
respectivo equipamento no simulador
ENSP e executar os comandos:
 SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

1) CONFIGURAÇÃO BÁSICA – DATA E HORA DO DISPOSITIVO #CLOCK#
• Passos de Configuração da Data e a Hora do Dispositivo:

<R1>clock timezone CV minus 01

1. Aceder a linha de comandos do
<R1>clock datetime 14:55:29 2019-02-19
respectivo equipamento no simulador <R1>display clock
2019-02-19 14:55:48
ENSP e executar os comandos: Tuesday
Time Zone(CV) : UTC-01:00
 SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

1) CONFIGURAÇÃO BÁSICA – ENDEREÇO IP DO DISPOSITIVO #IP ADDRESS#
• Passos de Configuração do Endereço IP do Dispositivo:
1. Aceder a linha de comandos do respectivo equipamento no simulador ENSP e executar os comandos:

<R1>system-view
Enter system view, return user view with Ctrl+Z.

[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0
 SIMULADOR ENSP
F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM
1) CONFIGURAÇÃO BÁSICA – VER CONFIGURAÇÃO #DISPLAY CURRENT-CONFIGURATION#
• Passos para Visualizar a Configuração do Dispositivo:
1. Aceder a linha de comandos do respectivo equipamento no simulador ENSP e executar os comandos:

<R1>display current-configuration
#
sysname R1
#
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
 SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

1) CONFIGURAÇÃO BÁSICA – GUARDAR CONFIGURAÇÃO #SAVE#
• Passos para Guardar a Configuração do Dispositivo:

1. Aceder a linha de comandos do respectivo equipamento no simulador ENSP e executar os comandos:

<R1>save
The current configuration will be written to the device.
Are you sure to continue?[Y/N]Y [Enter]
Info: Please input the file name ( *.cfg, *.zip )
[vrpcfg.zip]:[Enter]
Now saving the current configuration to the slot 17.
Save the configuration successfully
<R1>
 SIMULADOR ENSP
F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM
2) NAVEGAÇÃO NO SISTEMA DE FICHEIRO
FUNÇÃO COMANDO

MUDAR DE DIRECTÓRIO cd

VER DIRECTÓRIO CORRENTE pwd

VER CONTEÚDO DE DIRECTÓRIO dir

VER CONTEÚDO DE FICHEIRO more

FUNÇÃO COMANDO

CRIAR DIRECTÓRIO mkdir

ELIMINAR DIRECTÓRIO rmdir

 SIMULADOR ENSP
F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM
2) NAVEGAÇÃO NO SISTEMA DE FICHEIRO (CONT.)

FUNÇÃO COMANDO

COPIAR DIRECTÓRIO copy

MOVER DIRECTÓRIO move

RENOMEAR FICHEIRO/DIRECTÓRIO rename

 SIMULADOR ENSP

F. LAB Nº 2 -VRP –VERSATILE ROUTING PLATFORM

2) NAVEGAÇÃO NO SISTEMA DE FICHEIRO (CONT.)

FUNCTION COMMAND
ELIMINAR PERMANENTEMENTE O FICHEIRO delete /unreserved

RESTAURO DO FICHEIRO undelete

ELIMINAR PERMANENTEMENTE A LIXEIRA reset recycle-bin

 SIMULADOR ENSP
G. DESAFIO
o TOPOLOGIA DE UMA REDE:
• OBJETIVOS:
1. Executar a Configuração Básica em LSW1 e LSW2
a) Nome e Clock
2. Configurar os PCs
3. Testar a Conectividade entres os PCs

o DADOS
DISPOSITIV INTERFAC IP MASCARA
O E

PC3 NIC 192.168.1.1 255.255.255.0

PC4 NIC 192.168.1.3 255.255.255.0
PC5 NIC 192.168.1.2 255.255.255.0
OBRIGADO
Formadora: Cilécia Zego
Email: cilecia.zego@nosi.cv
