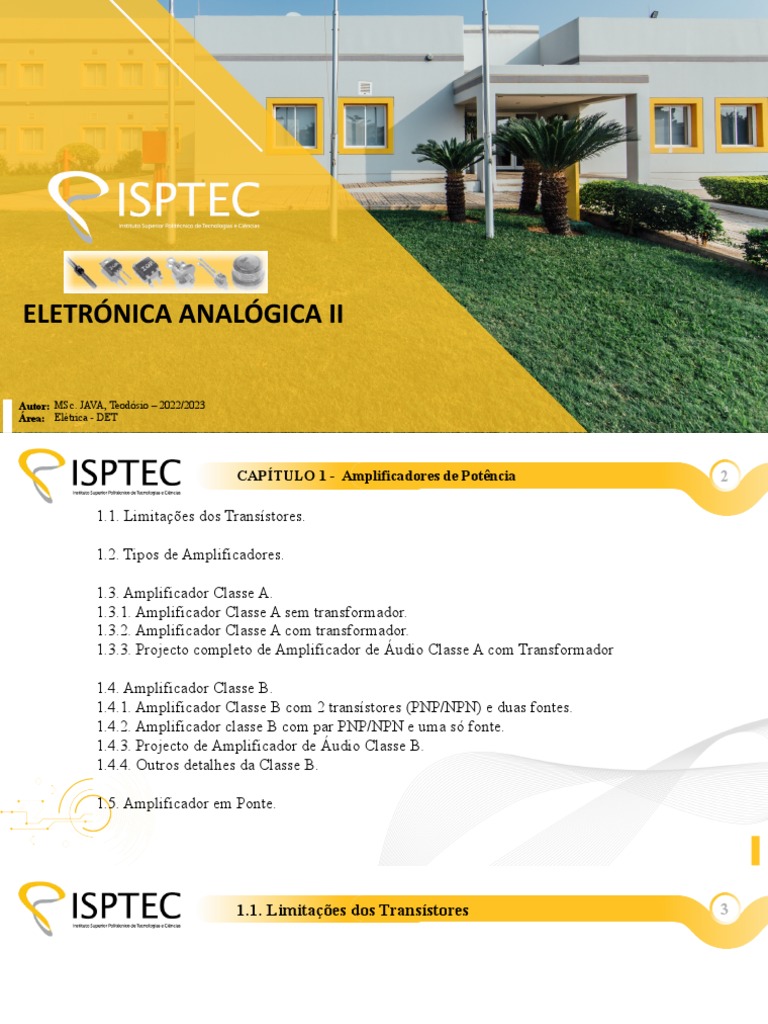

ELETRÓNICA ANALÓGICA II

Autor: MSc. JAVA, Teodósio – 2022/2023 1

Área: Elétrica - DET
 CAPÍTULO 1 - Amplificadores de Potência 2

1.1. Limitações dos Transístores.

1.2. Tipos de Amplificadores.

1.3. Amplificador Classe A.

1.3.1. Amplificador Classe A sem transformador.
1.3.2. Amplificador Classe A com transformador.
1.3.3. Projecto completo de Amplificador de Áudio Classe A com Transformador

1.4. Amplificador Classe B.

1.4.1. Amplificador Classe B com 2 transístores (PNP/NPN) e duas fontes.
1.4.2. Amplificador classe B com par PNP/NPN e uma só fonte.
1.4.3. Projecto de Amplificador de Áudio Classe B.
1.4.4. Outros detalhes da Classe B.

1.5. Amplificador em Ponte.

1.1. Limitações dos Transístores 3
4
 1.2. Tipos de Amplificadores 5

Podemos descrever os amplificadores por sua classe de operação, por seu acoplamento entre os estágios ou por sua
faixa de frequencia.

Classes de operação

A operação classe A de um amplificador significa que o transistor funciona na

regiao ativa o tempo todo. Isso implica que a corrente no coletor circula pelos
360º do ciclo CA, como mostra a Figura.

Com um amplificador classe A o projetista tenta geralmente situar o ponto Q

em algum ponto proximo da metade da reta de carga. Desse modo, o sinal pode
movimentar-se livremente por toda a faixa maxima possivel de modo que o
transistor nao entre em saturacao ou em corte, o que distorceria o sinal.
 6

A operação classe B e diferente. Ela significa que a corrente no coletor circula por
apenas a metade do ciclo (180°), como mostra a Figura.

Para se obter esse tipo de operacao, o projetista situa o ponto Q no corte. Portanto,
apenas o semiciclo positivo da tensao CA na base pode produzir uma corrente no
coletor. Isso reduz o calor perdido nos transistores de potencia.

A operação classe C significa que a corrente no coletor circula por menos que 180o
do ciclo CA como mostra a Figura.

Com a operacao classe C, apenas parte do semiciclo positivo da tensao CA na base

produz corrente no coletor. Isso resulta breves pulsos de corrente no coletor como na
Figura.
 Tipos de Acoplamento 7

A Figura mostra um acoplamento capacitivo. O capacitor de acoplamento transmite a

tensao CA amplificada para o proximo estagio.

A Figura ilustra um transformador de acoplamento. Aqui a tensao CA é acoplada

pelo transformador para o proximo estagio. Acoplamento capacitivo e transformador
de acoplamento sao dois exemplos de acoplamento CA, que bloqueiam a tensao CC.
 8

O acoplamento direto e diferente.

Na Figura existe uma conexao direta entre o coletor do primeiro
transistor e a base do segundo. Por isso, as duas tensoes CC e CA
sao acopladas.

Como nao existe limite de baixa frequencia, o amplificador com

acoplamento direto é tambem chamado de amplificador CC.
 Faixas de frequência 9

Outro modo de descrever os amplificadores é pela declaracao de sua faixa de frequencia.

Por exemplo, um amplificador de áudio refere-se a um amplificador que opera na faixa de 20 Hz a 20 kHz. Por
outro lado, um amplificador de radiofrequência (RF) e aquele que amplifica frequencias acima de 20 kHz,
geralmente muito acima.

Por exemplo, os amplificadores de RF nos radios AM amplificam frequencias entre 535 kHz e 1.605 kHz e os
amplificadores de RF em radios FM amplificam frequencias entre 88 MHz e 108 MHz.

Os amplificadores tambem sao classificados como banda estreita (ou faixa estreita) ou banda larga (ou faixa
larga). O amplificador de banda estreita funciona sobre uma faixa pequena de frequencia como 450 kHz a 460
kHz. Um amplificador de banda larga opera sobre uma faixa de frequencia maior como 0 - 1 MHz.

Os amplificadores de banda estreita sao geralmente amplificadores sintonizados RF, o que significa que sua
carga CA é um circuito tanque ressonante sintonizado de alto fator Q para uma emissora de radio ou canal de
televisao. Amplificadores de banda larga sao geralmente nao sintonizados; isto e, suas cargas CA sao resistivas.
 10

A Figura é um exemplo de um amplificador RF

sintonizado. O tanque LC e ressonante em certa
frequencia. Se o tanque tem um alto Q, a largura da faixa
e estreita. A saida é capacitivamente acoplada para o
proximo estágio.

A Figura é outro exemplo de um amplificador RF

sintonizado. Desta vez, o sinal de saida da banda estreita
e acoplado por transformador para o proximo estagio.
 Retas de carga 11
Todo amplificador tem um circuito equivalente CC e um circuito equivalente CA.
Por isso, ele tem duas retas de carga: a reta de carga CC e a reta de carga CA.

Para operacao em pequeno sinal, o posicionamento do ponto Q nao e critico. Mas para amplificador de grande
sinal, o ponto Q deve ficar situado na metade da reta de carga CA para se obter o maior alcance possivel na saida.

Reta de carga CC
A Figura mostra um amplificador baseado no divisor de tensao (BDT). Um modo de
movimentar o ponto Q e variando o valor de R2. Para valores R2, muito altos de o
transistor vai para saturacao e sua corrente e de:

Valores muito baixos de R2 levam o transistor para o corte e suas tensoes sao dadas
por:

VCE(corte) = VCC

O grafico mostra a reta de carga CC com o ponto Q.

 12

Reta de carga CA

A Figura, é o circuito equivalente CA para o amplificador BDT. Com o emissor

aterrado para CA, RE nao tem efeito sobre a operacao CA. Alem disto, a resistencia
CA do coletor e menor que a resistencia CC do coletor.

Portanto, quando é aplicado um sinal CA, o ponto de operacao

instantaneamente move ao longo da reta de carga CA na Figura.

Em outras palavras, a corrente senoidal de pico a pico e a tensao sao

determinadas pela reta de carga CA.

Os pontos de saturacao e corte sobre a reta de carga CA não difere dos

pontos da reta de carga CC. Pelo fato de as resistencias CA do coletor e
do emissor serem menores que sua respectiva resistencia CC, a reta de
carga CA e mais inclinada. E importante observar que as retas de carga
CC e CA se interceptam no ponto Q. Isso acontece quando a tensao de
entrada CA passa pelo zero.
 13

Essa é a equacao da reta de carga CA.

Quando o transistor vai para a saturacao, VCE = zero e:

onde ic(sat) = corrente CA de saturacao

ICQ = corrente CC do coletor
VCEQ = tensao CC coletor-emissor
rc = resistencia CA vista pelo coletor

Quando o transistor vai para o corte, Ic = zero:

 Saída máxima 14

Quando o ponto Q esta abaixo do centro na reta de carga, a tensao maxima de pico
(mp) na saida é ICQrc como mostrado na Figura 1.

Por outro lado, se o ponto Q esta acima do centro da reta de carga CA, o pico maximo
na saida e VCEQ, conforme mostrado na Figura 2.

Para um ponto Q qualquer, portanto, o pico maximo na saida é

MP = ICQrc ou VCEQ, a que for menor
e a saida maxima pico a pico e o dobro deste valor:
MPP = 2MP

Essas Equacoes sao uteis na verificacao de defeitos para determinar o

maior valor possivel na saida sem ceifamento.
 Exemplo 15

Determine os pontos de saturacao e corte da reta de carga CA na Figura abaixo.

Calcule tambem a tensao maxima de pico a pico na saida, sabendo que o ponto Q do transistor e ICQ = 150 mA
e VCEQ = 9 V. Represente-os.

SOLUCAO:
1,Para calcular os pontos de saturacao e corte CA, determine
primeiro a resistencia CA do coletor, rc:

2, A seguir, calcule os pontos extremos da reta de

carga CA:

3,Determinar o valor MPP na saída.

 Tarefa 16

Usando o Exemplo, mude RE para 30Ω e calcule ic(sat), vce(corte) e MPP. A posterior não deixe de representar
graficamente.
 Eficiência do amplificador 17

A eficiência em potência de um amplificador, definida como a razão entre a potência de saída e a potência de
entrada, melhora (aumenta) partindo da classe A até a classe D. Em termos gerais, verificamos que o amplificador
classe A, com polarização CC na metade do valor da tensão de alimentação, utiliza muita potência para manter a
polarização, mesmo sem nenhum sinal de entrada aplicado. O resultado é uma baixa eficiência, principalmente
com sinais pequenos de entrada. Na verdade, a eficiência máxima de um circuito classe A, que ocorre na situação
de maior oscilação de tensão e corrente na saída, é de somente 25% para uma conexão de carga direta ou
realimentada em série, e 50% para uma conexão com transformador para a carga.

É possível mostrar que a operação classe B, sem polarização CC para o caso de ausência de sinal de entrada,
apresenta uma eficiência máxima que chega a 78,5%.

A operação classe D pode obter uma eficiência em potência maior do que 90% e apresenta a operação mais
eficiente de todas as classes de operação. Como a classe AB situa-se entre a classe A e a classe B em termos de
polarização, ela também apresenta eficiência entre as eficiências dessas classes — entre 25% (ou 50%) e 78,5%.
 18

A Tabela resume a operação das várias classes de amplificador. Essa tabela fornece uma comparação relativa do
ciclo de operação de saída e eficiência em potência para os vários tipos de classe.

Na operação classe B, obtemos uma conexão push-pull ao utilizarmos um acoplamento por transformador ou
uma operação complementar (ou quase complementar) com transistores npn e pnp para proporcionar operação
nos ciclos de polaridades opostas.

Na operação classe C, a saída de um amplificador é polarizada para uma operação em menos de 180° do ciclo e
opera apenas com um circuito sintonizado (ressonante), o qual fornece um ciclo completo de operação para a
frequência sintonizada ou ressonante. Portanto, essa classe de operação é utilizada em amplificações especiais
de circuitos sintonizados, como as de rádio ou as de comunicações.

Classe A Classe AB Classe B Classe C* Classe D

Ciclo de 360o 180o - 360o 180o Menor do Operação por
Operação que 180o pulsos
Eficiência em 25% a 50% Entre 25% (50%) e 78,5% Normalmente
Potência 78,5% acima de 90%

* Geralmente, a classe C não é utilizada para transferir grandes quantidades de potência; portanto, a eficiência não é dada aqui.
 1.3. Amplificadores de Classe A 19
1.3.1. Amplificador Classe A sem transformador

O circuito simples de polarização fixa que é mostrado na Figura e também

conhecido como amplificador classe A com alimentação-série. A única diferença
entre esse circuito e a versão para pequenos sinais é que os sinais tratados pelo
circuito para grandes sinais estão na faixa de volts, e o transístor utilizado é um
transístor de potência que pode operar em uma faixa de poucos watts até algumas
dezenas de watts.

Esse circuito não é o melhor para ser utilizado como amplificador de grandes sinais
por causa de sua baixa eficiência em potência. O beta de um transístor de potência
normalmente é menor do que 100, e o circuito amplificador total, utilizando
transístores de potência, é capaz de operar em grandes potências ou correntes,
enquanto não fornece um ganho de tensão muito elevado.
 Operação com polarização CC
A polarização CC estabelecida por
VCC e RB fixa a corrente de
polarização da base em:
sendo a corrente do coletor:
e a tensão coletor-emissor:
Para perceber a importância da
polarização CC na operação do
amplificador de potência, considere
as curvas características de coletor
mostradas na Figura.
20
Uma reta de carga CC é desenhada utilizando-se os valores de VCC e RC. A interseção do valor de IB de
polarização com a reta de carga CC determina o ponto de operação (ponto Q) para o circuito.
A interseção do valor de IB de polarização com a reta de carga CC determina o ponto de operação (ponto Q)
para o circuito. Os valores de ponto quiescente são aqueles calculados pelas equações para o calculo de IB, IC e
VCE.
Se a corrente de polarização CC de coletor for fixada na metade da oscilação possível do sinal (entre 0 e
VCC/RC), a maior oscilação da corrente de coletor será possível. Além disso, se a tensão quiescente de coletor-
emissor for fixada em um valor correspondente à metade da tensão de alimentação, a maior oscilação de tensão
poderá ser obtida.
 Operação CA 21
Quando um sinal de entrada CA é aplicado ao amplificador da
Figura, a saída varia em tensão e corrente a partir de seu ponto
de polarização CC.

Um pequeno sinal, fará a corrente de base variar acima e

abaixo do ponto de polarização CC, que então fará com que a
corrente de coletor (saída) bem como a tensão coletor-emissor
variem em relação a seu ponto de polarização CC.

Quando o sinal de entrada é ampliado, a saída também

aumenta sua oscilação em torno do ponto de polarização CC
estabelecido até que a tensão ou a corrente atinjam uma
condição limitadora.

Para a corrente, essa condição limitadora é representada pela

corrente zero no limite inferior ou VCC/RC no limite superior
de sua oscilação. Para a tensão coletor-emissor, os limites são
0 V ou a tensão de alimentação VCC.
 22
Considerações de potência

A potência de um amplificador é fornecida pela

fonte de alimentação. Na ausência de um sinal de
entrada, a corrente CC drenada é a corrente de
polarização do coletor, ICQ. A potência drenada da
fonte é:

Potência de saída Eficiência

A eficiência de um amplificador representa a quantidade de
A variação da tensão e da corrente de saída em torno do ponto de potência CA entregue (transferida) a partir da fonte CC.
polarização fornece potência CA para a carga. Essa potência é entregue
para a carga RC no circuito.

O sinal CA Vi faz a corrente de base variar em torno da corrente de

polarização CC, e a corrente de coletor variar em torno de seu valor
quiescente, ICQ.

Quanto maior o sinal de entrada, maior a oscilação de saída, até o Eficiência máxima
máximo fixado pelo circuito. A potência CA entregue à carga (RC) pode Para a oscilação de corrente é:
ser escrita de várias maneiras

Para a oscilação de tensão é:

 EXEMPLO 23

Calcule a potência de entrada, a potência de saída e a eficiência do circuito amplificador na Figura 12.5 para uma
tensão de entrada que resulte em uma corrente de base de 10 mA de pico.
 24

SOLUCAO:
1. Determinar o ponto Q: 4. Calculamos as potências de saída e de entrada no
amplificador:

Pi(cc) = VCCICQ = (20 V)(0,48 A) = 9,6 W

2. Represente-o gráficamente, fazendo
VCE = VCC = 20 V e IC = VCC/RC = 1000 mA = 1 5. Calculamos a eficiência deste amplificador:
A.

3. Sabendo que, a corrente CA de entrada da base

aumenta a partir de seu valor de polarização CC, a
corrente do coletor se eleva de:
IC(p) = βIB(p) = 25(10 mA de pico)
= 250 mA de pico
TAREFA 25

1. Calcule as potências de entrada e saída para o circuito da Figura. O sinal de

entrada resulta em uma corrente de base de 5 mA rms.

2. Calcule a potência de entrada dissipada pelo circuito se RB mudar para 1,5 kΩ.

3. Que potência máxima de saída pode ser entregue pelo

circuito se RB for 1,5 kΩ?

4. Se o circuito for polarizado em sua tensão central e em seu ponto de operação

do coletor também no centro, qual será a potência de entrada para uma potência
máxima de saída de 1,5 W?
 Amplificador classe A com transformador 26

Uma forma do amplificador classe A ter

eficiência máxima de 50% utiliza um
transformador para acoplar o sinal de saída à
carga.

Um transformador pode aumentar ou diminuir os valores de tensão ou corrente de

acordo com sua relação de espiras. Além disso, podemos mostrar que a impedância
conectada de um lado de um transformador possui um valor maior ou menor (aumento
ou redução) no outro lado do transformador, dependendo do quadrado da relação de
espiras do enrolamento do transformador.

A discussão a seguir considera a transferência de potência ideal (100%) do primário

para o secundário, isto é, nenhuma perda de potência é computada.
 Transformação de tensão 27

Como mostra a Figura, o transformador pode elevar ou reduzir uma tensão aplicada de um
lado diretamente de acordo com a relação entre espiras (ou número de voltas) em cada lado.

A Equação mostra que, se o número de espiras de fio

no lado do secundário for maior do que no lado do
primário, a tensão no lado do secundário será maior
do que a tensão no lado do primário.
 Transformação de corrente 28

A corrente no enrolamento secundário é inversamente proporcional ao número de espiras nos

enrolamentos.

Essa relação mostra que se o número de espiras no lado

secundário for maior do que no primário, a corrente no
secundário será menor do que a corrente no primário.
 Transformação de impedância 29

Uma vez que a tensão e a corrente podem ser modificadas por um transformador, a
impedância “vista” do outro lado (primário ou secundário) também pode ser modificada.

Como mostra a Equação, a impedância refletida está relacionada diretamente ao

quadrado da relação de espiras. Se o número de espiras do secundário for menor do
que o do primário, a impedância vista pelo primário é maior do que a verificada no
secundário por uma razão que é o quadrado da relação de espiras.
 EXEMPLOS 30

1.Que relação entre espiras de um transformador é necessária para casar uma carga de alto-falante de
16 Ω de maneira que a resistência de carga efetiva vista pelo primário seja de 10 kΩ?

Solução:
Usando a equação:
 31

2. Calcule a resistência efetiva vista no lado primário de um transformador 15:1 conectado a uma carga de 8 Ω.

Solução:
Usando a equação:

= (15)^2 (8 Ω) = 1800 Ω

= 1,8 kΩ
 Operação do estágio amplificador 32

Reta de carga CC

A resistência (CC) de enrolamento de um transformador

determina a reta de carga para o circuito. Essa resistência CC
costuma ser pequena (idealmente 0 Ω) e, como mostra a Figura
12.8, uma reta de carga CC de 0 Ω é uma linha vertical.

A resistência do enrolamento de um transformador é,

normalmente, de alguns ohms, mas apenas o caso ideal será
considerado. Não há queda de tensão CC através da resistência
de carga CC de 0 Ω, e a reta de carga é desenhada verticalmente
do ponto de tensão, VCEQ = VCC.
 Ponto quiescente de operação 33

A corrente quiescente de coletor pode, ser obtida do ponto de operação.

No caso da operação classe A, o ponto de polarização CC determina as condições para a máxima

oscilação não distorcida do sinal tanto para a corrente de coletor quanto para a tensão coletor-
emissor.

Se o sinal de entrada produzir uma oscilação de tensão menor do que a máxima possível, a
eficiência do circuito naquele instante será menor do que a máxima de 50%.

O ponto de polarização CC é, importante na determinação da operação de um amplificador classe

A com alimentação-série.
 Oscilação do sinal e potência de saída CA 34

Das variações do sinal mostradas na Figura 12.9,

os valores pico a pico das oscilações do sinal
são:

A potência CA desenvolvida através do primário do transformador :

 35

Supondo que se trate de um transformador ideal (um transformador muito eficiente

tem uma eficiência de pelo menos 90%), verificamos que a potência entregue pelo secundário para a
carga é aproximadamente a mesma calculada pela Equação

Para o transformador ideal, a tensão Ao utilizarmos a Equação para calcular a corrente de carga:
liberada para a carga pode ser calculada
pela Equação:

A potência de saída CA é calculada usando:

A potência eficaz através da carga pode ser

escrita por:
 EXEMPLO 36

Calcule a potência CA entregue (fornecida) ao alto-falante de 8 Ω do circuito. Os valores dos componentes do

circuito resultam em uma corrente CC de base de 6 mA, e o sinal de entrada (Vi) resulta em uma oscilação de
corrente de base de 4 mA de pico.

Solução:

1.A reta de carga CC é desenhada verticalmente

a partir do ponto de tensão: VCEQ = VCC

2.Para IB = 6 mA, o ponto de operação é:

VCEQ e ICQ = ?

3.A resistência CA efetiva vista pelo primário é:

 37

4. A reta de carga CA pode ser então desenhada com um coeficiente 5. A potência CA entregue à carga:
angular de –1/72, que passa através do ponto de operação indicado.
Para ajudar no desenho da reta de carga, considere o seguinte
procedimento:

• Para uma oscilação de corrente IC: 6. Curvas características e retas do transístor usado num
Amplificador de classe A acoplado a transformador :

• marque um ponto A ao longo do eixo Y: ICEQ + IC = A

• Conecte o ponto A ao ponto Q para obter a reta de carga CA. Para a

oscilação de corrente de base de 4 mA de pico fornecida, a máxima
e a mínima correntes de coletor e a tensão coletor-emissor são
obtidas a partir do gráfico de características:

VCEmín = 1,7 V ICmín = 25 mA

VCEmáx = 18,3 V ICmáx = 255 mA
 Eficiência
A potência de entrada (CC) obtida da fonte é calculada a partir
do valor da tensão de alimentação CC e da potência média
drenada da fonte:
Para o amplificador acoplado a transformador, a potência
dissipada pelo transformador é pequena (devido à pequena resistência
CC do enrolamento) e será ignorada.
Logo, a única perda de potência considerada aqui é aquela
dissipada pelo transistor de potência, e calculada:
Onde, PQ - é a potência dissipada em forma de calor.
38
Quando o sinal de entrada é muito pequeno, com
uma potência CA muito pequena entregue para a
carga, a potência máxima é dissipada pelo
transistor.
Quando o sinal de entrada é grande, assim como a
potência entregue para a carga, menos potência é
dissipada pelo transistor.
Em outras palavras, o transistor de um amplificador
classe A tem que trabalhar “pesado” (dissipar a maior
parte da potência) quando a carga estiver desconectada
do amplificador, e o transistor dissipa a mínima
quantidade de potência quando a carga estiver
drenando a máxima potência possível do circuito.
 EXEMPLO 39

Para o mesmo circuito e resultados do Exemplo

anterior, calcule a potência de entrada CC, a
potência dissipada pelo transistor e a eficiência do
circuito para o sinal de entrada.

Solução:

1. Pi(CC) = VCCICQ

2. PQ = Pi(CC) – Po(CA)

3. A eficiência do amplificador é, então:

 Máxima eficiência teórica 40

Com base nos sinais obtidos utilizando o amplificador, a eficiência pode ser escrita por:

Quanto maior o valor de VCEmáx e menor o valor de VCEmín, mais próxima fica a eficiência do limite teórico
de 50%.
 EXEMPLO 41

Calcule a eficiência do amplificador classe A acoplado a transformador para uma fonte de 12 V e saídas de:

a) V(p) = 12 V.
b) V(p) = 6 V.
c) V(p) = 2 V.

Solução:

a) Visto que VCEQ = VCC = 12 V, os pontos máximo e mínimo da oscilação de tensão são:

VCEmáx = VCEQ + V(p) = 12 V + 12 V = 24 V

VCEmín = VCEQ – V(p) = 12 V – 12 V = 0 V

logo, a eficiencia deste amplificador será:

 TAREFA 42

1.Um amplificador classe A acoplado a transformador utiliza um
transformador 25:1 para acionar uma carga de 4 Ω. Calcule a carga
CA efetiva (vista pelo transistor conectado ao lado do
transformador com um número maior de espiras).
a) P(CA) através do primário do transformador.
b) VL(CA).
c) V(CA) no primário do transformador.
d) Os valores rms da corrente de carga e da corrente do
primário.

2. Que relação de espiras do transformador é necessária para 5. Calcule a eficiência do circuito do Problema 8 se a corrente
acoplar uma carga de 8 Ω, de maneira que ela apareça como uma de polarização for ICQ = 150 mA.
carga efetiva de 8 kΩ?
6. Desenhe o diagrama do circuito de um amplificador classe A
3. Calcule a relação de espiras do transformador necessária para
acoplado a transformador utilizando um transistor npn.
conectar quatro alto-falantes de 16 Ω em paralelo, de maneira que
eles apareçam como uma carga efetiva de 8 kΩ.

*4. Um amplificador classe A acoplado a transformador aciona um

alto-falante de 16 Ω através de um transformador 3,87:1. Utilizando
uma fonte de alimentação com VCC = 36 V, o circuito entrega 2 W
para a carga. Calcule:
 Preparação para a 1ª Prova Parcelar 43

1. Calcule as potências de entrada e saída para o

circuito. O sinal de entrada resulta em uma corrente
de base de 5 mA rms.

2. Calcule a potência de entrada dissipada pelo

circuito se RB mudar para 1,5 kΩ.

3. Que potência máxima de saída pode ser entregue

pelo circuito se RB mudar para 1,5 kΩ?
 44

4.Calcule a relação de espiras do transformador necessária para conectar quatro alto-falantes de 16 Ω em paralelo, de
maneira que eles apareçam como uma carga efetiva de 8 kΩ.

5.Um amplificador classe A acoplado a transformador aciona um alto-falante de 16 Ω através de um transformador

3,87:1. Utilizando uma fonte de alimentação com VCC = 36 V, o circuito entrega 2 W para a carga. Calcule:

a) P(CA) através do primário do transformador.

b) VL(CA).
c) V(CA) no primário do transformador.
d) Os valores rms da corrente de carga e da corrente do primário.

6. Calcule a eficiência do circuito do Problema 5 se a corrente de polarização for ICQ = 150 mA.

7. Desenhe o diagrama do circuito de um amplificador classe A acoplado a um transformador utilizando um transistor

npn.
 45

A figura mostra um amplificador de potência CE no qual o resistor coletor serve também como resistor de
carga, Assuma que βDC = βac = 100 . Determine:
a) O ponto QDC (ICQ e VCEQ)
b) A potência dissipada no transístor sem a carga.
Operação do amplificador classe B 46
47
48
49
50
MUITO OBRIGADO PELAATENÇÃO!

51
Volenti Nihil Difficili - “A quem quer, nada é difícil”
