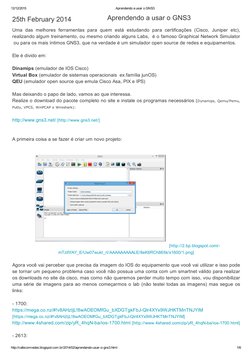

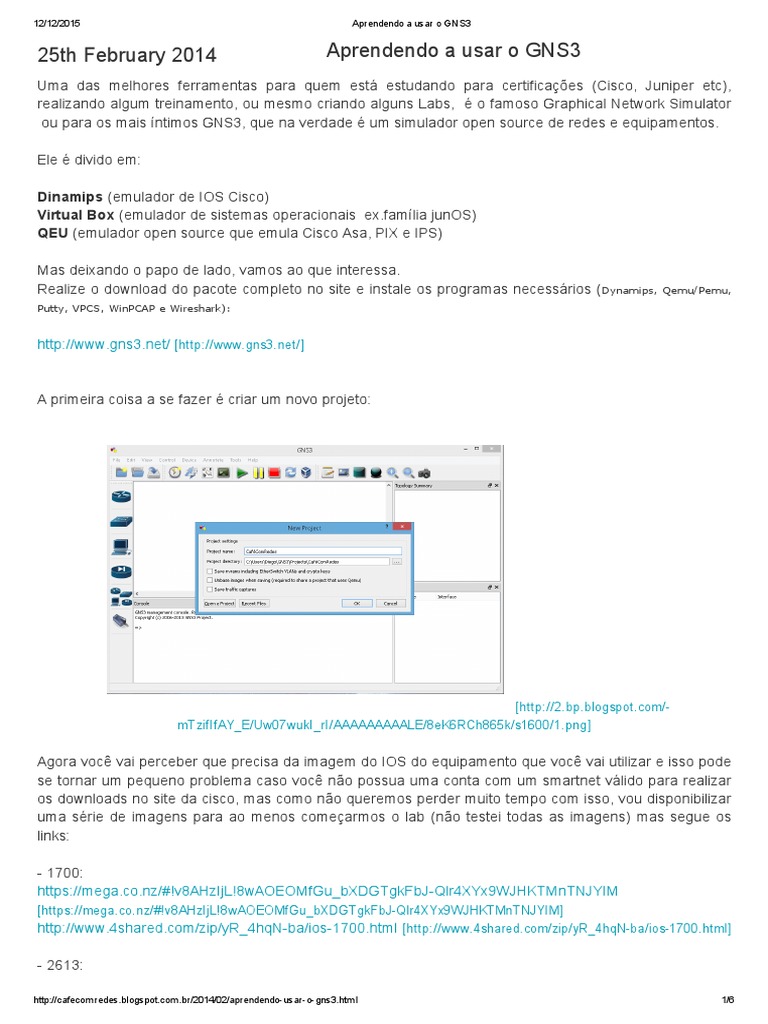

12/12/2015 Aprendendo

a usar o GNS3

25th February 2014 Aprendendo a usar o GNS3
Uma das melhores ferramentas para quem está estudando para certificações (Cisco, Juniper etc),
realizando algum treinamento, ou mesmo criando alguns Labs, é o famoso Graphical Network Simulator
ou para os mais íntimos GNS3, que na verdade é um simulador open source de redes e equipamentos.

Ele é divido em:

Dinamips (emulador de IOS Cisco)
Virtual Box (emulador de sistemas operacionais [Link]ília junOS)
QEU (emulador open source que emula Cisco Asa, PIX e IPS)

Mas deixando o papo de lado, vamos ao que interessa.
Realize o download do pacote completo no site e instale os programas necessários (Dynamips, Qemu/Pemu,
Putty, VPCS, WinPCAP e Wireshark):

[Link]

A primeira coisa a se fazer é criar um novo projeto:

[[Link]
mTzifIfAY_E/Uw07wukI_rI/AAAAAAAAALE/8eK6RCh865k/s1600/[Link]]

Agora você vai perceber que precisa da imagem do IOS do equipamento que você vai utilizar e isso pode
se tornar um pequeno problema caso você não possua uma conta com um smartnet válido para realizar
os downloads no site da cisco, mas como não queremos perder muito tempo com isso, vou disponibilizar
uma série de imagens para ao menos começarmos o lab (não testei todas as imagens) mas segue os
links:

1700:
[Link]
[[Link]
[Link] [[Link]

2613:

[Link] 1/6

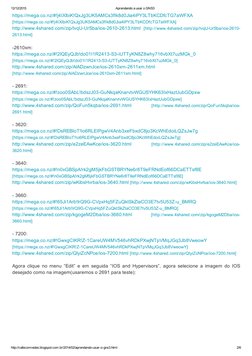

12/12/2015 Aprendendo a usar o GNS3

[Link]
[[Link]
[Link] [[Link]
[Link]]

2610xm:
[Link]
[[Link]
[Link]
[[Link]

2691:
[Link]
[[Link]
[Link] [[Link]
[Link]]

3620:
[Link]
[[Link]
[Link] [[Link]
[Link]]

3640:
[Link]
[[Link]
[Link]

3660:
[Link]
[[Link]
[Link] [[Link]
[Link]]

7200:
[Link]
[[Link]
[Link]

Agora clique no menu “Edit” e em seguida “IOS and Hypervisors”, agora selecione a imagem do IOS
desejado como na imagem(usaremos o 2691 para teste):

[Link] 2/6

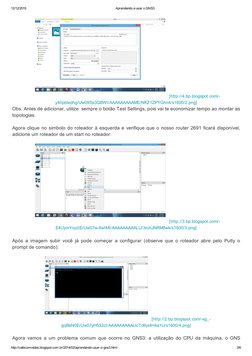

12/12/2015 Aprendendo a usar o GNS3

[[Link]
y4lIpbledhg/Uw09Ss3QBWI/AAAAAAAAAME/NKZ1ZPYGhn4/s1600/[Link]]
Obs. Antes de adicionar, utilize sempre o botão Test Settings, pois vai te economizar tempo ao montar as
topologias.

Agora clique no simbolo do roteador à esquerda e verifique que o nosso router 2691 ficará disponível,
adicione um roteador de um start no roteador:

[[Link]
E4UymYoyzIE/Uw07w8wIMI/AAAAAAAAALU/3ruhJNRM8wk/s1600/[Link]]

Após a imagem subir você já pode começar a configurar (observe que o roteador abre pelo Putty o
prompt de comando):

[[Link]
gqBeN0E/Uw07yH532cI/AAAAAAAAALk/Td6js4H4a1U/s1600/[Link]]

Agora vamos a um problema comum que ocorre no GNS3: a utilização do CPU da máquina, o GNS
[Link] 3/6

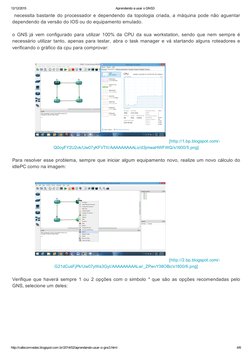

12/12/2015 Aprendendo a usar o GNS3

necessita bastante do processador e dependendo da topologia criada, a máquina pode não aguentar
dependendo da versão do IOS ou do equipamento emulado.

o GNS já vem configurado para utilizar 100% da CPU da sua workstation, sendo que nem sempre é
necessário utilizar tanto, apenas para testar, abra o task manager e vá startando alguns roteadores e
verificando o gráfico da cpu para comprovar:

[[Link]
Q0oyFY2U2vk/Uw07yKFVTtI/AAAAAAAAALo/d3jmwaHWFWQ/s1600/[Link]]

Para resolver esse problema, sempre que iniciar algum equipamento novo, realize um novo cálculo do
idlePC como na imagem:

[[Link]
G21dCusFjPk/Uw07yWa3GyI/AAAAAAAAALw/_ZPwvY38OBc/s1600/[Link]]

Verifique que haverá sempre 1 ou 2 opções com o simbolo * que são as opções recomendadas pelo
GNS, selecione um deles:

[Link] 4/6

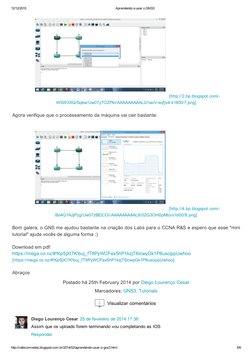

12/12/2015 Aprendendo a usar o GNS3

[[Link]
WSW3XQrSqkw/Uw07y7OZPkI/AAAAAAAAAL0/nacVeqfjv4/s1600/[Link]]

Agora verifique que o processamento da máquina vai cair bastante:

[[Link]
Bo4Q1AJjPzg/Uw07zBEiCOI/AAAAAAAAAL8/02G3Om0pMto/s1600/[Link]]

Bom galera, o GNS me ajudou bastante na criação dos Labs para o CCNA R&S e espero que esse "mini
tutorial" ajude vocês de alguma forma :)

Download em pdf:
[Link]
[[Link]

Abraços
Postado há 25th February 2014 por Diego Lourenço Cesar
Marcadores: GNS3, Tutorials
