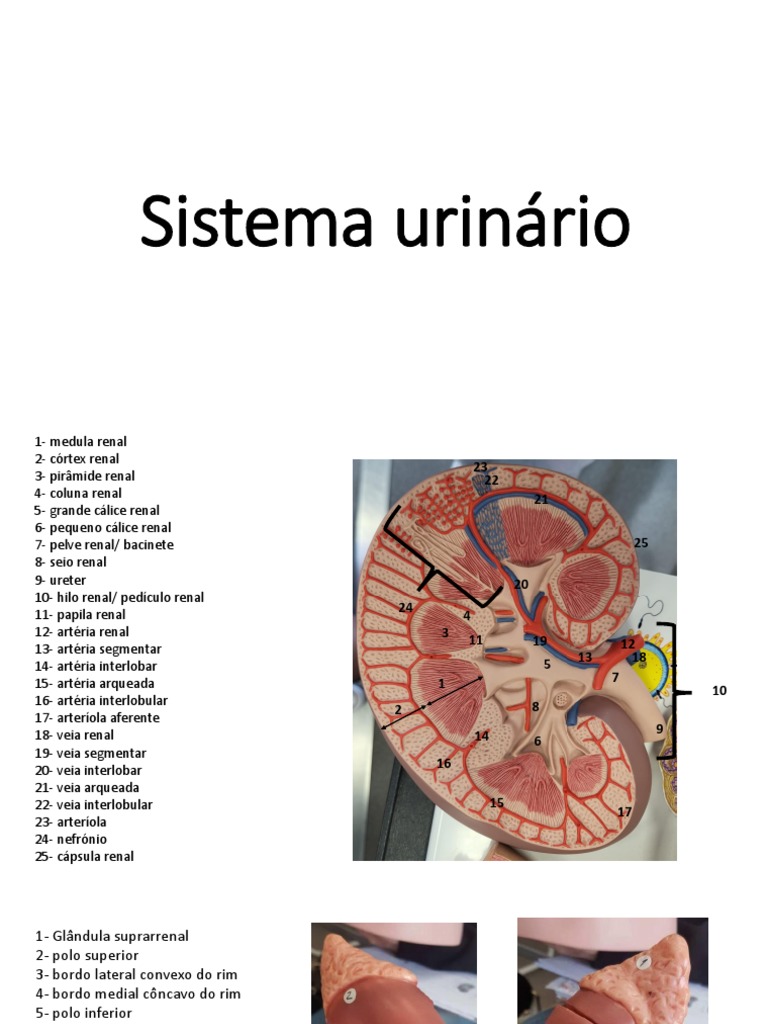

Sistema urinário

1- medula renal
2- córtex renal
23
3- pirâmide renal 22
4- coluna renal 21
5- grande cálice renal
6- pequeno cálice renal
7- pelve renal/ bacinete 25
8- seio renal
9- ureter 20
10- hilo renal/ pedículo renal
24
11- papila renal 4
12- artéria renal 3 11 19 12
13- artéria segmentar
13 18
14- artéria interlobar 5
15- artéria arqueada 1 7
10
16- artéria interlobular 8
2
17- arteríola aferente
18- veia renal 14 9
6
19- veia segmentar
16
20- veia interlobar
21- veia arqueada
22- veia interlobular 15
17
23- arteríola
24- nefrónio
25- cápsula renal
1- Glândula suprarrenal
2- polo superior
3- bordo lateral convexo do rim
4- bordo medial côncavo do rim
5- polo inferior
6- pelve renal/ bacinete
7- face anterior
8- face posterior
9- hilo renal
13- artéria renal 9
14- veia renal
15- ureter
5

Nota: os números 2, 3, 4, 5, 7 e 8, também poderão ser os órgão com que o rim se relaciona. No entanto, neste
caso, fará mais sentido esta legenda nestes números, pois não se sabe qual rim é, mesmo que através da
disposição dos vasos e a convexidade anterior seja possível deduzir qual seja.
A- tronco celíaco
B- artéria mesentérica superior R
C- artéria mesentérica inferior
D- artéria renal
E- artéria gonadal M

F- veia suprarrenal
L
G- veia renal
H- veia gonadal
I- veia cava inferior
J- veia ilíaca esquerda Q
K- bexiga O
L- rim direito
M- glândula suprarrenal direita
P
N- uretra
O- ureter direito
P- músculo psoas
Q- (artéria) aorta abdominal K
R- hiato esofágico N
1- Glândula suprarrenal
6- pelve renal/ bacinete
9- córtex renal
10- pirâmide renal
11- pequeno cálice renal
12- grande cálice renal
13- artéria renal
14- veia renal
15- ureter
16- coluna renal
As legendas destas 4 imagens
foram tiradas do site, com
algumas alterações.
 1- Túbulo distal
1- Cápsula renal 2- Arteríola eferente
2- Córtex renal 3- Mesângio extraglomerular
3- Medula renal/ pirâmide renal 4- Glomérulo
4- Pelve renal 5- Cápsula de Bowman
5- Grande cálice renal 6- Túbulo proximal
6- Ureter 7- Podocitos
7- Seio renal 8- Arteríola aferente
8- Coluna renal 9- Mácula densa
1- Arteríola aferente
2- Glomérulo
3- Cápsula de Bowman
4- Túbulo contornado proximal
5- Túbulo reto proximal
6- Túbulo atenuador/ hansa Henle
7- Túbulo reto distal
8- Lâmina basal
9- Borda em escova
10- Túbulo conturnado distal
11- Arteríola eferente
B D
1- Córtex renal 1- Túbulo contornado proximal
2- Medula renal 2- Corpúsculo renal
3- Raios medulares 3- Túbulo conector
4- Região contorcida 4- Túbulo contornado distal
5- Corpúsculo renal 5- Veia interlobular
C 6- Artéria interlobular
1- Cápsula de Bowman 7- Artéria arqueada
2- Glomérulo 8- Veia arqueada
3- Artéria interlobular 9- Túbulo reto proximal
4- Veia interlobular 10- Túbulo reto distal
5- Corpúsculo renal 11- Condutos coletores
6- Túbulo proximal 12- Capilares
7- Túbulo atenuador/ hansa Henle 13- Túbulo atenuador/ hansa Henle
8- Túbulo distal
9- Túbulo conector
10- Ductos coletores
11- Ducto papilar
12- Vasa reta
13- Veia arqueada
14- Artéria arqueada
