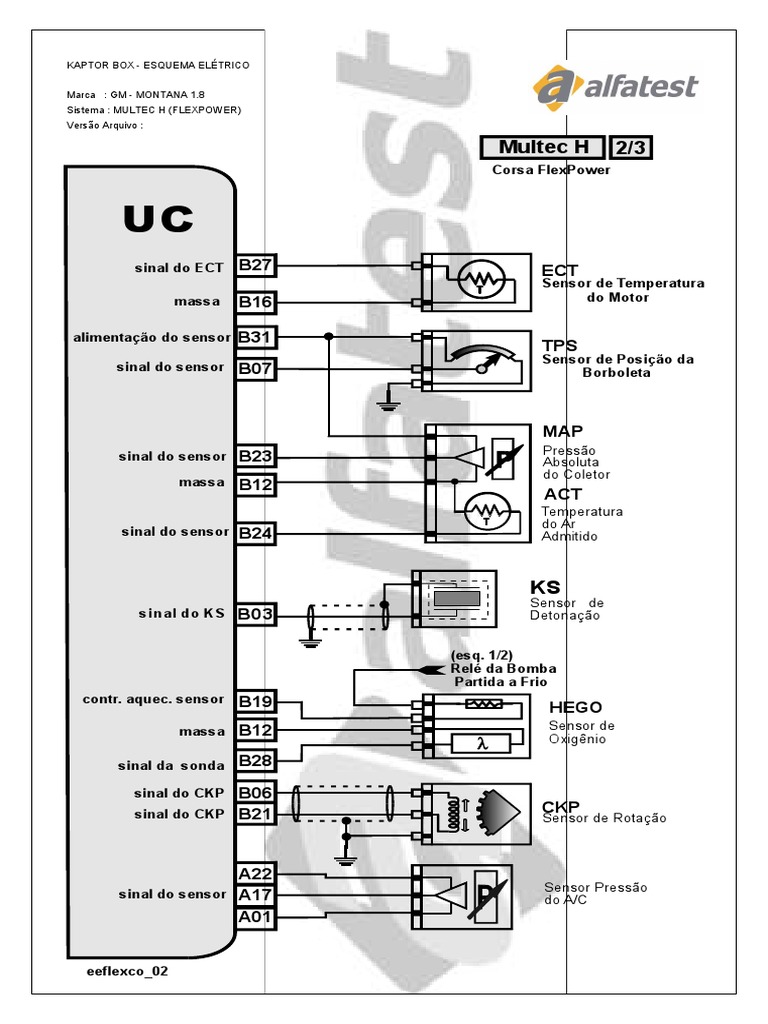

KAPTOR BOX - ESQUEMA ELÉTRICO

Marca : GM - MONTANA 1.8

Sistema : MULTEC H (FLEXPOWER)
Versão Arquivo :

Multec H 2/3
Corsa FlexPower

UC
sinal do ECT B27 ECT
Sensor de Temperatura
do Motor
massa B16

alimentação do sensor B31

TPS
Sensor de Posição da
sinal do sensor B07 Borboleta

MAP
Pressão
sinal do sensor B23 Absoluta
do Coletor
massa B12
ACT
Temperatura
do Ar
sinal do sensor B24 Admitido

KS
Sensor de
sinal do KS B03 Detonação

(esq. 1/2)
Relé da Bomba
Partida a Frio
contr. aquec. sensor B19 HEGO
massa B12 Sensor de
Oxigênio

sinal da sonda B28

sinal do CKP B06

sinal do CKP B21
CKP
Sensor de Rotação

A22
Sensor Pressão
sinal do sensor A17 do A/C
A01

eeflexco_02
