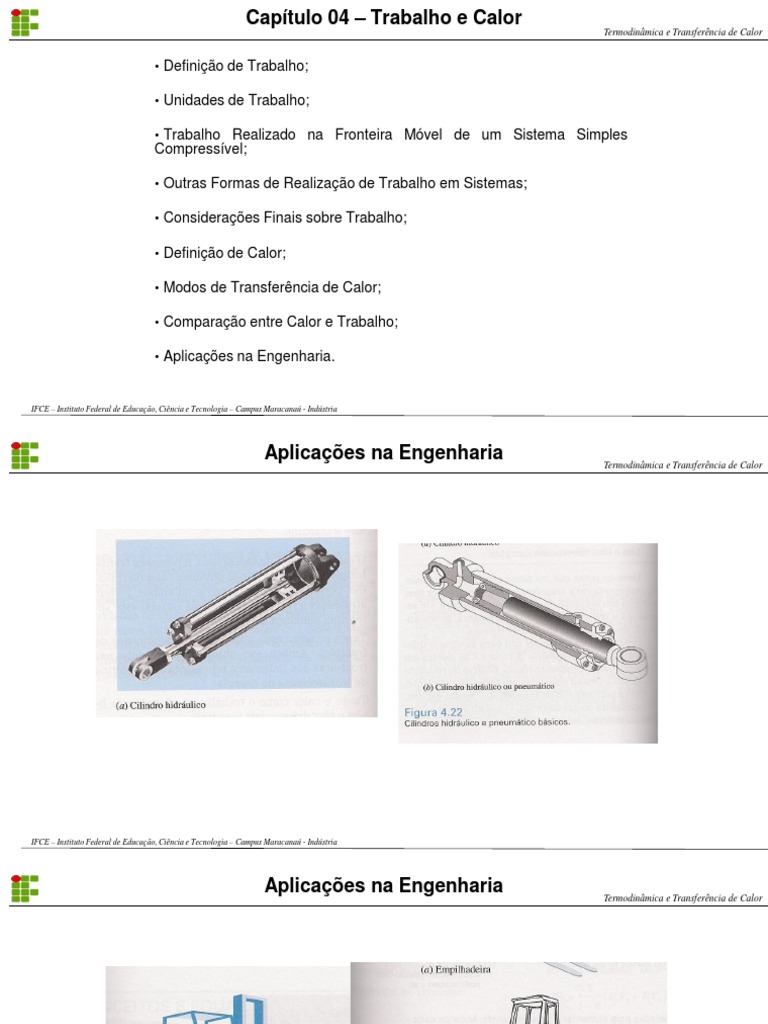

Capítulo 04 – Trabalho e Calor

Termodinâmica e Transferência de Calor

• Definição de Trabalho;

• Unidades de Trabalho;

• Trabalho Realizado na Fronteira Móvel de um Sistema Simples


Compressível;

• Outras Formas de Realização de Trabalho em Sistemas;

• Considerações Finais sobre Trabalho;

• Definição de Calor;

• Modos de Transferência de Calor;

• Comparação entre Calor e Trabalho;

• Aplicações na Engenharia.

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Aplicações na Engenharia
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Aplicações na Engenharia
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Aplicações na Engenharia
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Aplicações na Engenharia
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Aplicações na Engenharia
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Aplicações na Engenharia
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Definição de Trabalho
Termodinâmica e Transferência de Calor

• O trabalho é usualmente definido como uma força F agindo ao longo de um


deslocamento x, sendo esse deslocamento na direção da força. Isto é,

2
W =  F .dx
1

• Um sistema realiza trabalho se o único efeito sobre as vizinhanças (tudo


externo ao sistema) puder ser o levantamento de um peso.

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Definição de Trabalho
Termodinâmica e Transferência de Calor

• O trabalho realizado por um sistema é considerado positivo.

+
Força do sistema = Pressão x Área
GÁS

• O trabalho realizado sobre um sistema é considerado negativo.

- Fexterna
GÁS

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Definição de Trabalho
Termodinâmica e Transferência de Calor

• Um sistema realiza trabalho se o único efeito sobre as vizinhanças (tudo


externo ao sistema) puder ser o levantamento de um peso.

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Unidades de Trabalho
Termodinâmica e Transferência de Calor

• Trabalho (em joules): Joule (J) = N.m


J
• Potência (em watts): 1W = 1
s

W
W =
dt

W = F dx = F r d = T d

W dx d
W = =F = FV = F r =T 
dt dt dt

W
w=
m

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Trabalho Realizado na Fronteira Móvel de um Sistema
Termodinâmica e Transferência de Calor
Simples Compressível

W = F dL = PA dL

W = P dV

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Trabalho Realizado na Fronteira Móvel de um Sistema
Termodinâmica e Transferência de Calor
Simples Compressível

2 2

1W2 =  W =  PdV
1 1

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Trabalho Realizado na Fronteira Móvel de um Sistema
Termodinâmica e Transferência de Calor
Simples Compressível

1W2 =  PdV
1

Duas classes de possíveis problemas:

1. A relação entre P e V é dada em termos de dados experimentais


ou em forma gráfica (como, por exemplo, o traço num
osciloscópio). Nesse caso, podemos determinar o trabalho por
meio de uma integração gráfica ou numérica.

2. A relação entre P e V é tal que torna possível ajustar por uma


relação analítica. Assim podemos realizar a integração
diretamente.

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Trabalho Realizado na Fronteira Móvel de um Sistema
Termodinâmica e Transferência de Calor
Simples Compressível

Segunda classe de problemas:

Assume-se: PV = cons tan te = P1V1 = P2V2

2 2
dV V
1W2 =  PdV = P1V1  =P1V1 ln 2
1 1
V V1

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Trabalho Realizado na Fronteira Móvel de um Sistema
Termodinâmica e Transferência de Calor

Simples Compressível

Também pode-se Assumir:

PV n = cons tan te = P1V1n = P2V2n


cons tan te P1V1n P2V2n
P= n
= n = n
V V V
2
2
dV  V − n +1 
2

1W2 =  PdV = cons tan te  =cons tan te  =


 − n +1 1
n
1 1
V
P2V2nV21− n − P1V1nV11− n P2V2 − P1V1
=
cons tan te 1− n
1− n
V2 − V1 = (
1− n

1− n
) =
1− n

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Trabalho Realizado na Fronteira Móvel de um Sistema
Termodinâmica e Transferência de Calor

Simples Compressível

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Outras Formas de Realização de Trabalho em Sistemas
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Considerações Finais Sobre Trabalho
Termodinâmica e Transferência de Calor

W = P dV − dL − dA − dZ + ......

W
W = = P V − V − A − Z + ......
dt

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Considerações Finais Sobre Trabalho
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Considerações Finais Sobre Trabalho
Termodinâmica e Transferência de Calor

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Definição de Calor
Termodinâmica e Transferência de Calor

• O calor é definido como sendo a forma de transferência de energia através da


fronteira de um sistema, numa dada temperatura, a outro sistema (ou ambiente),
que apresenta uma temperatura inferior, em virtude da diferença entre as
temperaturas dos dois sistemas. É dado em joule.

• Um corpo não contém calor. Ou melhor, o calor pode somente ser identificado
quando atravessa a fronteira. Assim, o calor é um fenômeno transitório.

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Definição de Calor
Termodinâmica e Transferência de Calor

• O calor transferido para um sistema é considerado positivo.

• O calor transferido de um sistema é considerado negativo.

1 Q2 =  Q
1

Q
Q =
dt

Q
q=
m

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Modos de Transferência de Calor
Termodinâmica e Transferência de Calor

• Condução:
dT
Q = −kA
dx

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Modos de Transferência de Calor
Termodinâmica e Transferência de Calor

• Convecção:

Q = h A T

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Modos de Transferência de Calor
Termodinâmica e Transferência de Calor

• Radiação:

Q =   A Ts4

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Comparação entre Calor e Trabalho
Termodinâmica e Transferência de Calor

1. O calor e trabalho são, ambos, fenômenos transitórios. Os sistemas nunca


possuem calor ou trabalho, porém qualquer um deles, ou ambos, podem
atravessar a fronteira do sistema quando este sofre uma mudança de estado.

2. Tanto o calor como o trabalho são fenômenos de fronteira. Ambos são


observados somente nas fronteiras dos sistemas e representam uma forma de
transferência de energia.

3. Tanto o calor como o trabalho são funções de linha e têm diferenciais


inexatas.

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Comparação entre Calor e Trabalho
Termodinâmica e Transferência de Calor

2 2

1W2 =  W dt 1 Q2 =  Q dt
1 1

2 2

1W2 =  W dt = W médio t 1 Q2 =  Q dt = Q médio t


1 1

IFCE – Instituto Federal de Educação, Ciência e Tecnologia – Campus Maracanaú - Indústria


Lista 03
Termodinâmica e Transferência de Calor

Exercícios: 4.29; 4.32; 4.38; 4.56; 4.64; 4.105; 4.108.
