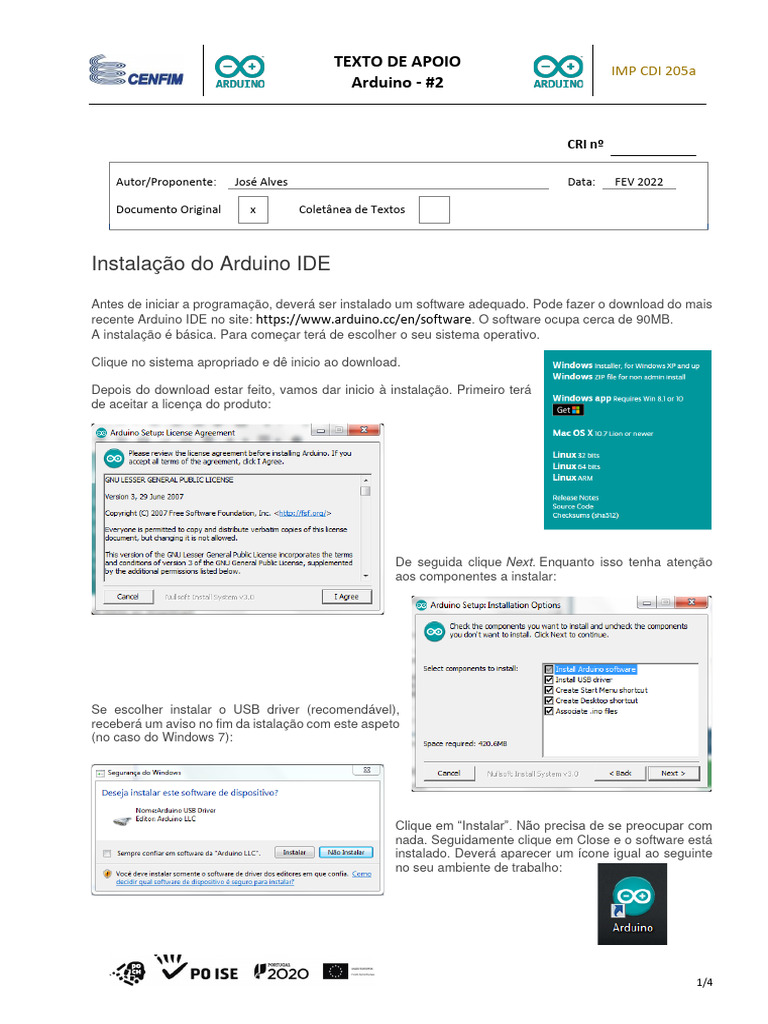

Instalação do Arduino IDE

Antes de iniciar a programação, deverá ser instalado um software adequado. Pode fazer o download do mais
recente Arduino IDE no site: https://www.arduino.cc/en/software. O software ocupa cerca de 90MB.
A instalação é básica. Para começar terá de escolher o seu sistema operativo.

Clique no sistema apropriado e dê inicio ao download.

Depois do download estar feito, vamos dar inicio à instalação. Primeiro terá
de aceitar a licença do produto:

De seguida clique Next. Enquanto isso tenha atenção

aos componentes a instalar:

Se escolher instalar o USB driver (recomendável),

receberá um aviso no fim da istalação com este aspeto
(no caso do Windows 7):

Clique em “Instalar”. Não precisa de se preocupar com

nada. Seguidamente clique em Close e o software está
instalado. Deverá aparecer um ícone igual ao seguinte
no seu ambiente de trabalho:

1/4
.………….. TEXTO DE APOIO
IMP CDI 205a
Arduino - #2

Se o software foi bem instalado, quando abrir o IDE, deverá

aparecer uma imagem de boas-vindas deste género:

Depois de uns segundos, o editor:

Se já tiver a placa Arduino…

Se já possui o Arduino, poderá fazer algo muito simples
para testar se está tudo a funcionar devidamente. Primeiro,
abra o Arduino IDE. De seguida, no menu escolha:

Ficheiro -> Exemplos -> 01.Basics -> Blink

Irá abrir uma nova janela com um código exemplo (não

faça qualquer alteração). Derá ser igual ao seguinte:

Agora ligue o seu Arduino ao computador. Para isto,

use o cabo USB. Não precisa de alimentar a placa. O
computador vai detetar um novo hardware e instalar
drivers.

Quando o equipamento estiver pronto a ser usado,

verifique que porta COM foi atribuida à sua placa.
Poderá fazer isso desta forma:

Computador -> Propriedades -> Gestor de

Dispositivos

No nosso caso, foi atribuida a porta COM8, mas pode ser

completamente diferente da sua. Não é relevante.

Agora pode voltar às configurações do Arduino IDE. Aqui tem de

fazer duas coisas. Primeiro, tem de indicar ao compilador a placa que
está a ser utilizada. Neste caso é o Arduino UNO R3.

2/4
.………….. TEXTO DE APOIO
IMP CDI 205a
Arduino - #2

Em seguida, indica o número da porta COM

anteriormente verificada.

A placa está ligada e pronta! Agora já pode fazer o upload do programa. Para isso tem de realizar dois
procedimentos:

o Verificar
o Enviar

O primeiro é o equivalente a compilação

encontrada noutros softwares. Este
processo é responsável por verificar a
exatidão do código e realizar a sua
compilação/conversão para uma
linguagem compreensível para
dispositivos eletrónicos programáveis.

O segundo comando é responsável por enviar o programa para a placa Arduino UNO. Depois de clicar no
botão enviar na placa, os LEDs TX e RX devem piscar. Isto significa que os dados foram transferidos do/para
o computador.

Quando o processo é executado corretamente, encontra uma mensagem na parte inferior do IDE. Terá
informação que o programa foi enviado e quanto espaço ocupou na memória do microcontrolador – neste
caso, foi 928 bytes.

3/4
.………….. TEXTO DE APOIO
IMP CDI 205a
Arduino - #2

Naturalmente, o facto de o programa ter sido enviado corretamente também pode ser observado no Arduino.
Como mencionado anteriormente, existe um LED integrado na placa associado ao pino #13. Depois de
carregar o programa, este deve piscar, como pode observar no exemplo:

O efeito não é emocionante, mas assim fica a saber que tudo funciona perfeitamente. A partir do próximo
capítulo, começaremos a escrever programas desenvolvidos por nós. Enquanto isso, pode tentar editar o
código utilizado neste exemplo para testar comportamento do layout.
