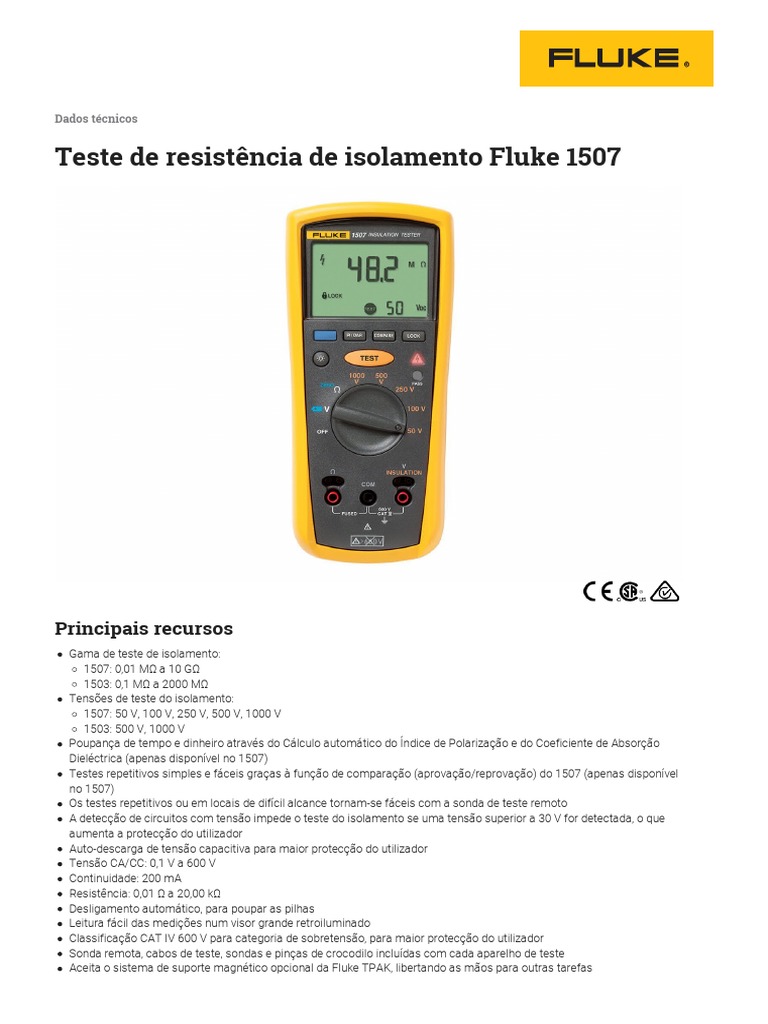

Dados técnicos

Teste de resistência de isolamento Fluke 1507

Principais recursos
Gama de teste de isolamento:
1507: 0,01 MΩ a 10 GΩ
1503: 0,1 MΩ a 2000 MΩ
Tensões de teste do isolamento:
1507: 50 V, 100 V, 250 V, 500 V, 1000 V
1503: 500 V, 1000 V
Poupança de tempo e dinheiro através do Cálculo automático do Índice de Polarização e do Coeficiente de Absorção
Dieléctrica (apenas disponível no 1507)
Testes repetitivos simples e fáceis graças à função de comparação (aprovação/reprovação) do 1507 (apenas disponível
no 1507)
Os testes repetitivos ou em locais de difícil alcance tornam-se fáceis com a sonda de teste remoto
A detecção de circuitos com tensão impede o teste do isolamento se uma tensão superior a 30 V for detectada, o que
aumenta a protecção do utilizador
Auto-descarga de tensão capacitiva para maior protecção do utilizador
Tensão CA/CC: 0,1 V a 600 V
Continuidade: 200 mA
Resistência: 0,01 Ω a 20,00 kΩ
Desligamento automático, para poupar as pilhas
Leitura fácil das medições num visor grande retroiluminado
Classificação CAT IV 600 V para categoria de sobretensão, para maior protecção do utilizador
Sonda remota, cabos de teste, sondas e pinças de crocodilo incluídas com cada aparelho de teste
Aceita o sistema de suporte magnético opcional da Fluke TPAK, libertando as mãos para outras tarefas
 4 pilhas alcalinas AA (NEDA 15A ou IEC LR6) para efectuar, pelo menos, 1000 testes de isolamento
Dois anos de garantia

Informações gerais sobre o produto: Teste de resistência de

isolamento Fluke 1507
Os equipamentos de teste de isolamento Fluke 1507 e 1503 são compactos, robustos, fiáveis e fáceis de utilizar. Dispondo
de diversas tensões de teste, são ideais para muitas aplicações de detecção de avarias, colocação em serviço e
manutenção preventiva.

As características adicionais destas ferramentas, como a sonda remota, poupam tempo e dinheiro na realização de testes.

Especificações: Teste de resistência de isolamento Fluke 1507

2 Fluke Corporation Teste de resistência de isolamento Fluke 1507

https://www.fluke.com/pt-br/produto/teste-eletrico/testadores-de-isolamento/fluke-1507
 Medição de tensão CA/CC

Gama 600,0 V

Precisão Resolução 0,1 V

50 Hz a 400 Hz ± (% leit. + dígitos) ± (2% + 3)

Impedância de entrada 3 MΩ (nominal), < 100 pF

Taxa de rejeição de modo comum (1 kΩ não compensado): > 60 dB em CC, 50 ou 60 Hz

Protecção contra sobrecarga 600 V rms ou CC

Medição de resistência de ligação à terra

20,00 Ω 0,01 Ω

200,0 Ω 0,1 Ω
Gama/Resolução
2000 Ω 1,0 Ω

20,00 kΩ 0,01 kΩ

Precisão ± (1,5% + 3)

Protecção contra sobrecarga 2 V rms ou CC

Tensão de teste de circuito aberto > 4,0 V, < 8 V

Corrente de curto-circuito > 200,0 mA

Especificações de isolamento

1507: 0,01 MΩ a 10 GΩ
Gama de medição
1503: 0,01 MΩ a 2000 MΩ

1507: 50 V, 100 V, 250 V, 500 V, 1000 V

Tensões de teste
1503: 500 V, 1000 V

Precisão da tensão de teste + 20%, - 0%

Corrente de curto-circuito 1 mA nominal

Descarga automática Tempo de descarga, < 0,5 segundos para C = 1 µF ou menos

Indicador de circuito com tensão Impede a realização do teste se a tensão nos terminais for superior a 30 V antes do início do teste

Carga capacitiva máxima Operacional com carga até 1 µF

50 V: ± (3%+ 5)

100 V: ± (3%+ 5)

Precisão de medição: 250 V: ± (1,5% + 5)

500 V: ± (1,5% + 5)

1000 V: ± (1,5% + 5) a 2000 MΩ, ± (10% + 3) acima de 2000 MΩ

Especificações gerais

Tensão máxima aplicada a qualquer terminal: 600 V CA rms ou CC

Temperatura de armazenamento -40 °C a 60 °C

Temperatura de funcionamento -20 °C a 55 °C

Coeficiente de temperatura 0,05 x (precisão especificada) por °C para temperaturas < 18 °C ou > 28 °C (< 64 °F ou > 82 °F)

0% a 95% @ 10 °C a 30 °C (50 °F a 86 °F)

Humidade relativa 0% a 75% @ 30 °C a 40 °C (86 °F a 104 °F)

0% a 40% @ 40 °C a 55 °C (104 °F a 131 °F)

Vibração Aleatória, 2 g, 5-500 Hz, de acordo com MIL-PRF-28800F, instrumento de Classe 2

Resistência ao choque Quedas de 1 metro, de acordo com IEC 61010-1 2ª edição (teste de queda de 1 m de altura, seis lados, base de carvalho)

Compatibilidade electromagnética: Num campo de radiofrequência de 3 V/m, precisão = precisão especificada (EN 61326-1:1997)

Segurança Em conformidade com as normas ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 Nº 61010-1-04 e IEC/EN 61010-1, 2ª edição para medições da categoria IV 600 V (CAT IV)

Certificações: CSA de acordo com a norma CSA/CAN C22.2 Nº 61010.1-04; TUV de acordo com a norma IEC/EN 61010-1, 2ª edição

Pilhas Quatro pilhas AA (NEDA 15A ou IEC LR6)

Com teste do isolamento em
utilização:
Vida útil da bateria
Medições da resistência:
À temperatura ambiente, o aparelho de teste pode efectuar pelo menos 1000 testes do isolamento, com pilhas alcalinas novas. Estes são testes padrão de
1000 V em 1 MΩ, com um duty cycle de 5 segundos ligado e 25 segundos desligado.
À temperatura ambiente, o aparelho de teste pode efectuar pelo menos 2500 medições de resistência de ligação à terra, com pilhas alcalinas novas. Estes
são testes padrão de 1000 V, com um duty cycle de 5 segundos ligado e 25 segundos desligado.

Tamanho A = 5,0 cm x L = 10,0 cm x C = 20,3 cm

Peso 550 g

Classificação IP IP40

Funcionamento: 2000 m CAT IV 600 V, 3000 m CAT III 600 V

Altitude
Fora de funcionamento (armazenamento): 12,000 m

Capacidade de valor acima da gama: 110% da gama

Acessórios incluídos: Cabos de teste TL224, sondas de teste TP74, pinças referência 1958654 (vermelha) e referência 1958646 (preta), estojo e sonda remota

3 Fluke Corporation Teste de resistência de isolamento Fluke 1507

https://www.fluke.com/pt-br/produto/teste-eletrico/testadores-de-isolamento/fluke-1507
Modelos

Fluke 1507

Multímetro para Isolamentos

Inclui:

Sonda remota
Cabos de teste
Sondas de teste
Pinças de crocodilo
Manual do utilizador

Optional accessories Description

A mala dura adequada para todas as ferramentas de teste Fluke para utilização em
Estojo de polipropileno rígido
ambientes industriais. Configure o interior em espuma para armazenar e proteger o que
C101
precisar de transportar consigo.

Um cabo de teste longo com um conector banana em ângulo reto com blindagem de
TL81A Conjunto de cabos de segurança em uma extremidade e uma sonda de teste em aço inoxidável na outra
teste electrónicos Deluxe extremidade, classificado para até 10A. Os cabos isolados com silicone têm uma
flexibilidade superior em temperaturas frias e resistência a altas temperaturas

C25 – Bolsa flexível grande para A bolsa de transporte C25 é uma durável bolsa acolchoada com zíper e bolso interior, com
DMMs exterior de poliéster de alta qualidade.
Kit de cabos de teste para
Os electricistas sabem que quando se efectua medições em instalações eléctricas, muitas
adaptador de tensão residual
vezes parece haver tensão, mesmo quando se sabe que os fios não têm tensão.
TL225 SureGrip™
