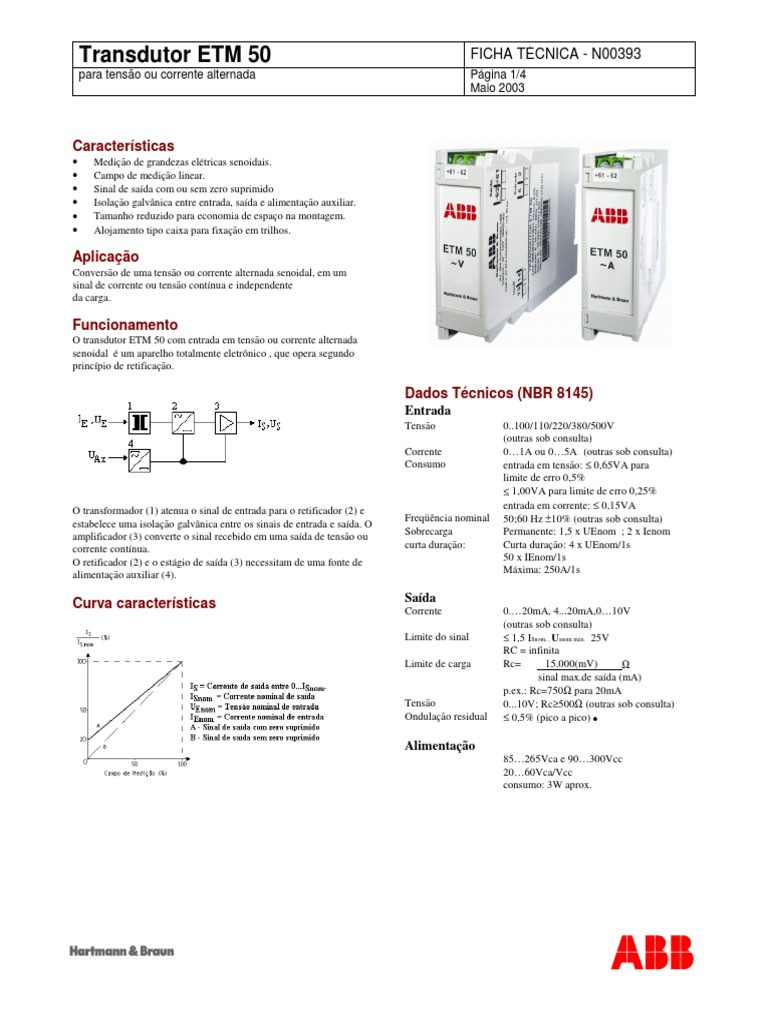

Transdutor ETM 50 FICHA TÉCNICA - N00393

para tensão ou corrente alternada Página 1/4

Maio 2003

Características
• Medição de grandezas elétricas senoidais.
• Campo de medição linear.
• Sinal de saída com ou sem zero suprimido
• Isolação galvânica entre entrada, saída e alimentação auxiliar.
• Tamanho reduzido para economia de espaço na montagem.
• Alojamento tipo caixa para fixação em trilhos.

Aplicação
Conversão de uma tensão ou corrente alternada senoidal, em um
sinal de corrente ou tensão contínua e independente
da carga.

Funcionamento
O transdutor ETM 50 com entrada em tensão ou corrente alternada
senoidal é um aparelho totalmente eletrônico , que opera segundo
princípio de retificação.

Dados Técnicos (NBR 8145)

Entrada
Tensão 0..100/110/220/380/500V
(outras sob consulta)
Corrente 0…1A ou 0…5A (outras sob consulta)
Consumo entrada em tensão: ≤ 0,65VA para
limite de erro 0,5%
≤ 1,00VA para limite de erro 0,25%
entrada em corrente: ≤ 0,15VA
O transformador (1) atenua o sinal de entrada para o retificador (2) e
Freqüência nominal 50;60 Hz ±10% (outras sob consulta)
estabelece uma isolação galvânica entre os sinais de entrada e saída. O
amplificador (3) converte o sinal recebido em uma saída de tensão ou Sobrecarga Permanente: 1,5 x UEnom ; 2 x Ienom
corrente contínua. curta duração: Curta duração: 4 x UEnom/1s
O retificador (2) e o estágio de saída (3) necessitam de uma fonte de 50 x IEnom/1s
alimentação auxiliar (4). Máxima: 250A/1s

Curva características Saída

Corrente 0.…20mA, 4...20mA,0…10V
(outras sob consulta)
Limite do sinal ≤ 1,5 ISnom, , Usnom máx. 25V
RC = infinita
Limite de carga Rc= 15.000(mV) Ω
sinal max.de saída (mA)
p.ex.: Rc=750Ω para 20mA
Tensão 0...10V; Rc≥500Ω (outras sob consulta)
Ondulação residual ≤ 0,5% (pico a pico)

Alimentação
85…265Vca e 90…300Vcc
20…60Vca/Vcc
consumo: 3W aprox.
 Transdutor ETM 50 FICHA TÉCNICA - N00393
para tensão ou corrente alternada Página 2/4
Maio 2003

Grandezas de Influência Construção e Montagem

Limite de erro: 0,5% (normal) Tipo Caixa
0,25% (opcional) Alojamento Polyamide UL94 VO
Condições
de referência entrada: U E = UEnom Fixação Para sobrepor em superfície plana
IE = 0...IEnom utilizando trilho padrão DIN.
Freqüência: fnom ±2% Ligações elétricas Bornes frontais para terminais tipo pino.
Fator de forma: 1,111 Grau de proteção
Alimentação auxiliar: UAX ±2% (NBR 6146) IP 40 no alojamento
Carga: 0,5RC máx. IP 20 nos bornes de ligação
Temperatura ambiente: 25°C ±2K Peso 0,1 kg aprox
Tempo de aquecimento: 20 min. aprox.
Erro adicional acima de Condições Climáticas
1,2IEnom ou UEnom: ≤ 0,2% Temperatura de trabalho -20...+60°C
Desvio de linearidade: ≤ 0,2% (incluído no limite de erro) Temperatura de funcionamento -25...+70°C
Carga: ≤ 0,05% RC = 0....RC máx. Temperatura de transporte
(incluído no limite de erro) e estocagem -40...+80°C
Temperatura: ≤ 0,2% /10 K; temperatura Umidade relativa ≤ 75% da média anual com
nominal 25°C ligeira condensação (outras
Alimentação auxiliar: ≤ 0,05% dentro da faixa de sob consulta)
tolerância admissível para a
tensão de alimentação
Tempo de resposta: ≤ 200 ms Ensaios Mecânicos
Campos magnéticos Impacto aceleração 30g, duração 11ms
Externos: ≤ 0,5% para intensidade de Vibração aceleração 2g, freqüência 5..150Hz
campo de 0,4 kA/m
Pertubações em Notas:
rádio-freqüência: ≤ 0,5% entre 27...460MHz Em relação ao valor final do sinal de saída.
distância 1m; potência 1 W UEnom = Tensão nominal
IEnom = Corrente nominal
Ensaios Elétricos Tempos de respostas inferiores a 200 ms resultam em maiores
Tensão de prova: Uax. ≥85V : 2,5kV/1mim ; 60Hz ondulações residuais.
(para todos os circuitos entre si).
Uax. ≤ 60V : 1,5kV/1min ; 60Hz
(para todos os circuitos entre si).

Proteção contra surtos

e Transientes: 5kV; 1,2/50us; 0,5Ws
Pertubação em alta
freqüência: 2,5kV;1MHz; 400 pulsos / 1s
 Transdutor ETM 50 FICHA TÉCNICA - N00393
para tensão ou corrente alternada Página 3/4
Maio 2003

Conexões Elétricas Modo Uso

Os itens a seguir descrevem informações e precauções que
devem ser seguidas pelo usuário para um bom desempenho
no funcionamento, bem como a conservação do instrumento
e a segurança das instalações.

Precauções
Certifique-se de que as tensões e correntes a serem ligadas ao instrumento
são compatíveis.
IE , UE = Entrada Corrente ou Tensão O instrumento deve ser desconectado de todas as ligações antes
UAx = Alimentação Auxiliar de ser retirado da instalação.
S1 = Saída em corrente ou tensão

Instrução de Montagem
Respeitar a faixa de temperatura ambiente. No local de
instalação devem ser observados os valores para trepidação
Dimensional poeira, sujeira e umidade, que devem permanecer dentro dos limites
Dimensões em mm determinados pelo tipo de proteção do alojamento e
do grupo climático, constantes nesta ficha técnica.
Para fixação em trilho, padrão DIN, utilize o encaixe existente
na parte inferior do instrumento.
As conexões podem ser feitas com terminais tipo pino.

Instrução de Uso
Após feitas as conexões, ligar a alimentação auxiliar e
verificar, na saída o funcionamento do transdutor.
 Transdutor ETM 50 FICHA TÉCNICA - N00393
para tensão ou corrente alternada Página 4/4
Maio 2003

Estrutura para codificação de produto

Catálogo nº
TRANSDUTOR DE CORRENTE/TENSÃO (AC) ETM-50 N 0 0 3 9 3 - - - - -
Freqüência Nominal
50 Hz 1
60 Hz 2
400 Hz 3
Outras 0
Sinal de Entrada:
Tensão: entre 0...10 até 0..20VAC 1
entre 0...21 até 0...50VAC 2
entre 0...51 até 0...97VAC 3
entre 0...98 até 0...180VAC 4
entre 0...181 até 0...340VAC 5
entre 0...341 até 0...600VAC 6
Corrente: 0...1A 7
0...5A 8
Outras 0
Alimentação Auxiliar
20…60Vca/Vdc 12
85…265Vca e 90…300Vcc 13
Sinal de Saída
0...20mADC 4
4...20mADC 5
0...10VDC 6
Outras 0
Opcionais
Limite de erro 0,25% 1
Outros tempos de resposta entre 50ms e 2s 4
Normal (Classe 0,5%) 5
Dados Adicionais
Normal 1
Complemento (Informar sinal de entrada de tensão) C

Para orçamento ou pedido favor enviar a solicitação conforme tabela.

Exemplo:
Transdutor ETM 50
Freqüência nominal: 60Hz
Sinal de entrada: 0…5A
Alimentação auxiliar: 85…265Vca e 90…300Vcc
Sinal de saída: 4…20mADC
Opcionais: Classe 0,25%
Dados adicionais: Normal
Código : N003932813511

ABB Ltda - ATLV/IE Instrumentação Elétrica

Av. Dos Autonomistas, 1496 - 06020-902 - Osasco - SP
Tel: (11) 3688-8320 / 8323 / 8347 - Fax: (11) 3688-8322
