05/11/2018 Imprimir

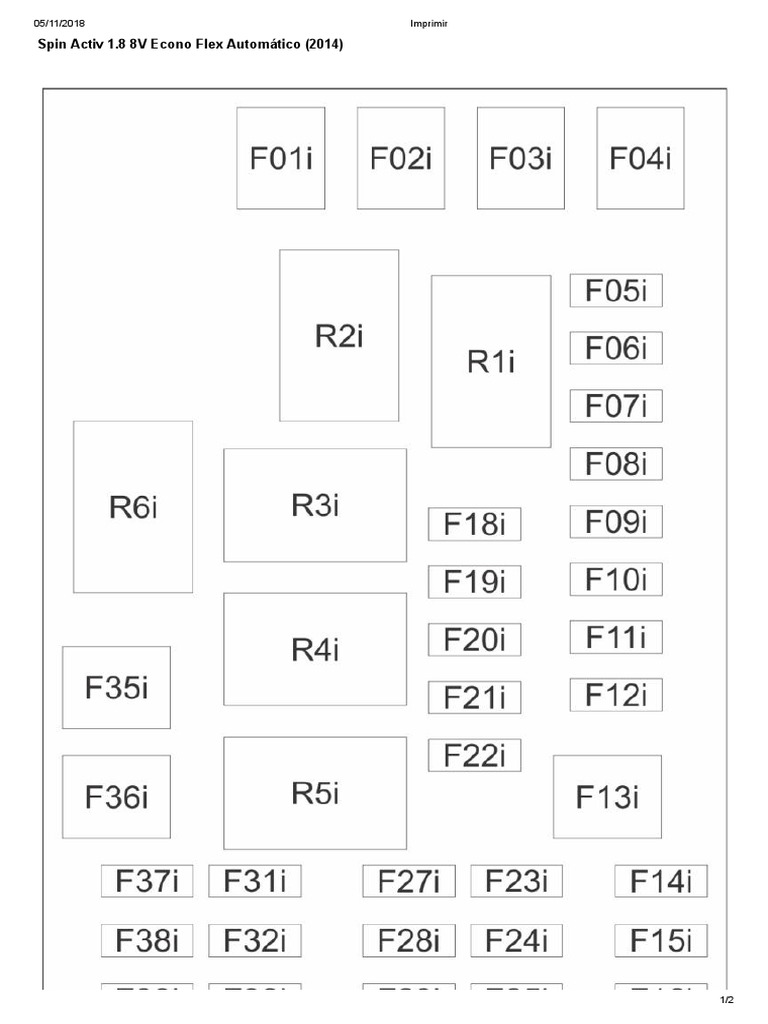

Spin Activ 1.8 8V Econo Flex Automático (2014)

1/2

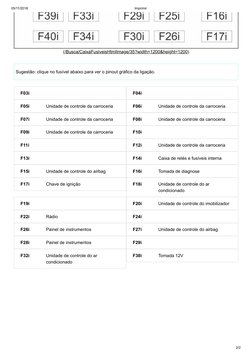

05/11/2018 Imprimir

(/Busca/CaixaFusiveisHtmlImage/35?width=1200&height=1200)

Sugestão: clique no fusível abaixo para ver o pinout gráfico da ligação.

F03i F04i

F05i Unidade de controle da carroceria F06i Unidade de controle da carroceria

F07i Unidade de controle da carroceria F08i Unidade de controle da carroceria

F09i Unidade de controle da carroceria F10i

F11i F12i Unidade de controle da carroceria

F13i F14i Caixa de relés e fusíveis interna

F15i Unidade de controle do airbag F16i Tomada de diagnose

F17i Chave de ignição F18i Unidade de controle do ar


condicionado

F19i F20i Unidade de controle do imobilizador

F22i Rádio F24i

F26i Painel de instrumentos F27i Unidade de controle do airbag

F28i Painel de instrumentos F29i

F32i Unidade de controle do ar F38i Tomada 12V


condicionado

2/2
