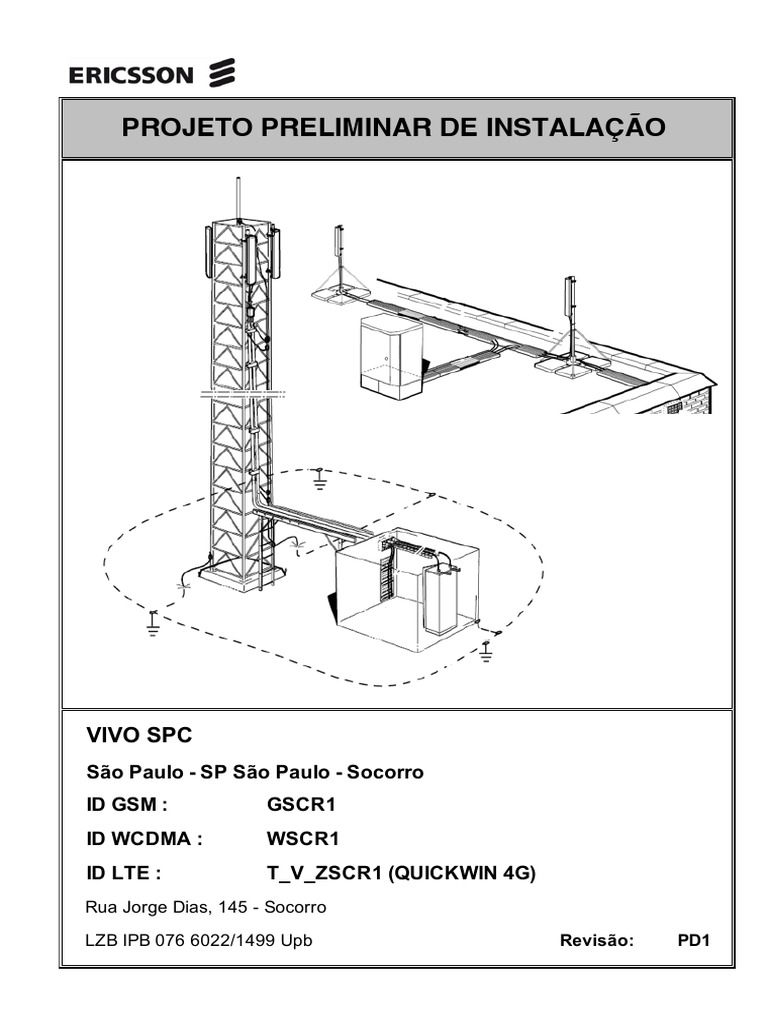

PROJETO PRELIMINAR DE INSTALAÇÃO

VIVO SPC
São Paulo - SP São Paulo - Socorro
ID GSM : GSCR1
ID WCDMA : WSCR1
ID LTE : T_V_ZSCR1 (QUICKWIN 4G)
Rua Jorge Dias, 145 - Socorro
LZB IPB 076 6022/1499 Upb Revisão: PD1
 LISTA DE DOCUMENTOS
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Lucas Peralva 001 51-LZB/ IPB 076 6022/1499 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) DVL 2022-12-14 PD1

VIVO SPC

Site : São Paulo - SP São Paulo - Socorro (GSCR1) (WSCR1) (T_V_ZSCR1 (QUICKWIN 4G))
1)
Nome do Documento Número do documento Rev. Inf

LISTA DE DOCUMENTOS 001 51-LZB/ IPB 076 6022/1499 Upb PD1 N

Instrução de Engenharia 193 00 - IPB 076 6022/1499 Upb PD1 N
Dados de Configuração Geral 127 04 - IPB 076 6022/1499 Upb PD1 N
Desenho de Montagem - Disposição das Antenas 153 12 - IPB 076 6022/1499 Upb PD1 N
Tabela de Disposição - Alarmes Externos 193 19 - IPB 076 6022/1499 Upb PD1 N
Lista de Produto 193 32 - IPB 076 6022/1499 Upb PD1 N

ANEXOS
 INSTRUÇÃO DE ENGENHARIA
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Lucas Peralva 193 00 - IPB 076 6022/1499 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) DVL 2022-12-14 PD1

VIVO SPC
Site : São Paulo - SP São Paulo - Socorro (GSCR1) (WSCR1) (T_V_ZSCR1 (QUICKWIN 4G))

1. DADOS DE LOCALIZAÇÃO
Endereço: Rua Jorge Dias, 145 Socorro
São Paulo - SP
Latitude: -23° 40' 21,18"
Longitude: -46° 42' 29,2"
Altitude : 727 m

2. INFORMAÇÕES

2.1 Detentora : Telxius

2.2 Descrição Fase Anterior

Vegetativo
Instalado 01 RBS 6601 com 01 DUG 850MHz e 01 DUG 1800MHz. Instalado 01 RBS 6601 com 01 DUW
850MHz e 01 RBS 6601 com uma DUW 2100MHz + PDU em novo gabinete de serviço (instalado). As RRU's
foram instaladas no suporte das antenas.
Instalado 01 antena TRIBAND PowerWave 5780.00 por setor.

Fase 3
Foi instalada 01 RBS 6601 com 01 DUS+SIU 2600MHz em gabinete de serviço (existente). Foram instaladas
antenas TriBand mod. ODV-065R15B15J15J (Alt. 20 m) implantando o sistema LTE 2600MHz. As RRU's foram
instaladas no suporte e atras das antenas.

CAPACIDADE (15)
Upgrade_NodeB_35_NodeB_37: Foi implantado a 3ª Portadora (WCDMA 2100MHz) através da instalação de
nova RBS 6601 DUW 41 + Placa SIU em Gabinete de Serviço Eltek existente.
Foram utilizadas antenas 5780.00 existentes, contemplando os sistemas GSM 850/1800MHz e WCDMA
850/2100/2100MHz.
Compartilhadas as RRU's 2100 de 80W existente entre 2ª e 3ª Portadora WCDMA 2100MHz.

3. DESCRIÇÃO DA FASE

QUICKWIN 4G
Modernização 4G: BBU + RRU2600 com sinergia:
Substituir 01x DUS41 existente por 01x nova RP6647.
Substituir 03x RRUS11B7 existentes por 02x novos rádios 4415B7 a instalar;
Ampliação 4G, LTE existente com ERS- Solução até 12cc:
Implantação do LTE 1800/2100MHz (2ª e 3ª portadoras) com a instalação de 02x rádios 4480B1/B3 utilizando a
nova RP6647.
A RP6647 irá controlar o LTE 1800/2100/2600MHz.
Migrar o radio do GSM/WCDMA 850 para a antena QUAD a remanejar.
O WCDMA 2100 e o GSM 1800 estão desativados, deverão retirar seus radios da torre.

Fixar os Rádios 4480B1/B3 e 4415B7instalando 2x suportes simples por setor utilizando suportes de RRU a
instalar pela infra setores 1 e 2.
Utilizar gabinete Eltek existente para acomodação da nova RP6647 (definição VIVO).

Retirar 03x antenas 5780 da torre na altura de 19.5m e remanejar as antenas TRI existentes na altura de 15m
para o suporte que ficará vago na altura de 19.5m.
instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X.
Remanejar o sistema LTE 2600MHz existente para os novos rádios 4415B7 e desinstalar 03x RRUS11B7 que
ficarão desativadas.
Utilizar 1x radio 4415B7 para atender setores 2 e 3.
Utilizar 1x radio 44480B1/B3 para atender setores 2 e 3.

GSM

3.1 Sistema GSM 850MHz não será alterada sua configuração atual de 3-3-3.
3.2 Sistema GSM 1800MHz desativado.

WCDMA

3.3 Sistema WCDMA 850MHz (1ª portadora) não será alterada a configuração atual de 1-1-1.
3.4 Sistema WCDMA 2100MHz desativado.
 INSTRUÇÃO DE ENGENHARIA
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Lucas Peralva 193 00 - IPB 076 6022/1499 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) DVL 2022-12-14 PD1

VIVO SPC
Site : São Paulo - SP São Paulo - Socorro (GSCR1) (WSCR1) (T_V_ZSCR1 (QUICKWIN 4G))
LTE

3.5 Sistema LTE 2600MHz não será alterada a configuração atual de 1-1-1.
3.6 Sistema LTE 1800MHz será implantado na configuração de 1-1-1.
3.7 Sistema LTE 2100MHz será implantado na configuração de 1-1-1.

Detalhamento:
Gabinete de Serviço Eltek 2 (Existente) : A RP6647 irá controlar o LTE 1800/2100/2600MHz.

Setor 1/1/1:
Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de
15m para o suporte que ficará vago na altura de 19.5m.
Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X.
Remanejar o sistema LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7
que ficará desativada.
Fixar o Rádio 4480B1/B3 e 4415B7 instalando suporte simples por setor utilizando suporte de RRU
a instalar pela infra.

Setor 2/2/2:
Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de
15m para o suporte que ficará vago na altura de 19.5m.
Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X.
Remanejar o sistema LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7
que ficará desativada.
Fixar o Rádio 4480B1/B3 e 4415B7 instalando suporte simples por setor utilizando suporte de RRU
a instalar pela infra.
Utilizar 1x radio 4415B7 para atender setores 2 e 3.
Utilizar 1x radio 44480B1/B3 para atender setores 2 e 3.

Setor 3/3/3:
Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de
15m para o suporte que ficará vago na altura de 19.5m.
Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X.
Utilizar 1x radio 4415B7 para atender setores 2 e 3.
Utilizar 1x radio 44480B1/B3 para atender setores 2 e 3.

3.8 SOLUÇÃO

[NOVO 4G 1800/2100 2T2R - RÁDIO NOVO - SEM BBU]

[MODERNIZAÇÃO DE RRU2600 COM SINERGIA - 2 RÁDIOS]

3.9 MODELO LÓGICO

LTE: RP47_3C_2RL2600X_2RL1800/L2100
LTE: TX SYNC V3 - 1 RP LTE
WCDMA: DUW_1C_850
LTE: 1 TX ÓPTICA 10G – 3 IPs/VLANs FUSION LTE (MOBILE DATA / CONTROL / MGMT)
 INSTRUÇÃO DE ENGENHARIA
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Lucas Peralva 193 00 - IPB 076 6022/1499 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) DVL 2022-12-14 PD1

VIVO SPC
Site : São Paulo - SP São Paulo - Socorro (GSCR1) (WSCR1) (T_V_ZSCR1 (QUICKWIN 4G))
4. INFRAESTRUTURA (RESPONSABILIDADE VIVO)

Instalar 3x novos suportes simples 3"x2m sendo 1x por setor fixados no montante da na mesma altura das antenas
a remanejar, para fixação dos rádios.

A VIVO deverá desativar o sistema WCDMA 2100MHz e desinstalar 03x RRUS01B1 existentes a 18m.
Desinstalar 03x RRUS01B3 do GSM1800MHz existentes a 18m que estão desativadas.
A VIVO Deverá recolher os equipamentos desativados no site:
01x DUS41, 03x antenas 5780.00, 03x RRUS11B7, 03x RRUS01B3, 03x RRUS01B1.

5. INFRAESTRUTURA (RESPONSABILIDADE EDB)

Modernização 4G: BBU + RRU2600 com sinergia:

Substituir 01x DUS41 existente por 01x nova RP6647.
Substituir 03x RRUS11B7 existentes por 02x novos rádios 4415B7 a instalar;
Ampliação 4G, LTE existente com ERS- Solução até 12cc:
Implantação do LTE 1800/2100MHz (2ª e 3ª portadoras) com a instalação de 02x rádios 4480B1/B3 utilizando a nova
RP6647.
A RP6647 irá controlar o LTE 1800/2100/2600MHz.
Migrar o radio do GSM/WCDMA 850 para a antena QUAD a remanejar.
O WCDMA 2100 e o GSM 1800 estão desativados, deverão retirar seus radios da torre.

Fixar os Rádios 4480B1/B3 e 4415B7instalando 2x suportes simples por setor utilizando suportes de RRU a instalar pela
infra setores 1 e 2.
Utilizar gabinete Eltek existente para acomodação da nova RP6647 (definição VIVO).
Retirar a DUS41 que ficará desativada.

Retirar 03x antenas 5780 da torre na altura de 19.5m e remanejar as antenas TRI existentes na altura de 15m para o
suporte que ficará vago na altura de 19.5m.
instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X.
Remanejar o sistema LTE 2600MHz existente para os novos rádios 4415B7 e desinstalar 03x RRUS11B7 que ficarão
desativadas.
Utilizar 1x radio 4415B7 para atender setores 2 e 3.
Utilizar 1x radio 44480B1/B3 para atender setores 2 e 3.

6. ALIMENTAÇÃO DC (RESPONSABILIDADE EDB)

Reutilizar 01x disjuntor 20A na plug-in do gabinete Eltek existente, para alimentar a RP6647.
Instalar 01x PDU avulsa com disjuntor de 32A 3P no Gabinete Eltek existente próximo à plug-in, para alimentação da
PSU 4813 a instalar.
Utilizar plug-in Eltek para alimentar a PDU avulsa, conectando os cabos direto no barramento da plug-in.
Instalar PSU 4813 no Gabinete Eltek existente e utilizar PSU 4813 para alimentação dos novos Rádios 4480B1/B3 (LTE
2100/1800MHz).
A PSU será energizada através da PDU Avulsa (disj. 32A tripolar) a instalar.
Instalar 01x UR Eltek adicional na Plug-in do Gabinete Eltek existente.

7. ALIMENTAÇÃO AC (RESPONSABILIDADE VIVO)

A empresa de infra deverá verificar a capacidade de energia para instalação dos novos equipamentos com a nova carga
(entrada de energia, necessidade de adequação do quadro, barramentos , cabos que interligam a entrada de energia e
QDCA).

8. INFORMAÇÕES COMPLEMENTARES

As informações sobre altura, azimute e tilt, contidas nos documentos descritos a seguir, são de
responsabilidade das áreas de RF Ericsson / VIVO.
Dados de Configuração Geral - 127 04 - IPB 076 6022/1499 Upb
Desenho de Montagem - Disposição de Antenas - 153 12 - IPB 076 6022/1499 Upb

8.1 ESCOPO DA PO

"[NOVO 4G 1800/2100 2T2R - RÁDIO NOVO - SEM BBU]

01x Configuration ST39 (sem BBU)_HW
01x Configuration ST39 (sem BBU)_HWAC"

"[MODERNIZAÇÃO DE BBU COM SINERGIA]

01x Modernização STMOD03X_BBU04
01x Modernização STMOD03X_MISC-BPO01_Pack_opt1"

"[MODERNIZAÇÃO DE RRU2600 COM SINERGIA - 2 RÁDIOS]

02x Modernização STMOD03X_RUS53
01x Modernização STMOD03X_MISC-RPO40_Pack_opt1
04x Modernização STMOD03X_MISC-SFP02
02x Modernização STMOD03X_MISC-FO24"

01x Serv-6 (Implementation 2 Band-commissioning)

01x SERVIÇO (2x RRU/AAU)
01x E-RAN1457_SE_Dismant Radio Equip Components
06x FABB126000012_10M_Imp

BOQ3: Enviar 06x novos jumpers para o GSM/WCDMA 850 a remanejar.

9. DADOS EQUIPAMENTOS

9.1 Ver Anexos

 DADOS DE CONFIGURAÇÃO GERAL
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Lucas Peralva 127 04 - IPB 076 6022/1499 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) DVL 2022-12-14 PD1

VIVO SPC
Site : São Paulo - SP São Paulo - Socorro (GSCR1) (WSCR1) (T_V_ZSCR1 (QUICKWIN 4G))

CONFIGURAÇÃO GSM
CONFIGURAÇÃO 850MHz SETORES A 3 B 3 C 3 - -

CONFIGURAÇÃO WCDMA
CONFIGURAÇÃO 850MHz SETORES D 1 E 1 F 1 - -

CONFIGURAÇÃO LTE
CONFIGURAÇÃO 2600MHz SETORES 1 1 2 1 3 1 - -
CONFIGURAÇÃO 1800MHz SETORES 1 1 2 1 3 1 - -
CONFIGURAÇÃO 2100MHz SETORES 1 1 2 1 3 1 - -

GSM_WCDMA_ CONFIGURAÇÃO por GABINETE

Gabinete 1 Gabinete de Serviço Implantação: CAPACIDADE (15)

Última Intervenção: Vegetativo

RBS 6601 DUG 850MHz

RBS 6601 DUG 1800MHz 1U

2U

3U
Banco de
4U
Baterias 2
RBS 6601 DUW 30 850MHz
5U

6U

7U

8U

9U

Banco de
10U
Baterias 2
RADIO 11U

DIO 12U

13U

14U

PDU 15U
Banco de
16U
Baterias 2
17U
FCC -48 VDC
( 2 UR's x 3000W ) 18U

20 Disjuntores 19U
( 4 MU's + 12 para RRUs + 3 TRM + 1 HEX)
20U

Banco de Baterias 1

A instalar A ativar Desativado

 DADOS DE CONFIGURAÇÃO GERAL
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Lucas Peralva 127 04 - IPB 076 6022/1499 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) DVL 2022-12-14 PD1

VIVO SPC
Site : São Paulo - SP São Paulo - Socorro (GSCR1) (WSCR1) (T_V_ZSCR1 (QUICKWIN 4G))

CONFIGURAÇÃO GSM
CONFIGURAÇÃO 850MHz SETORES A 3 B 3 C 3 - -

CONFIGURAÇÃO WCDMA
CONFIGURAÇÃO 850MHz SETORES D 1 E 1 F 1 - -

CONFIGURAÇÃO LTE
CONFIGURAÇÃO 2600MHz SETORES 1 1 2 1 3 1 - -
WCDMA _LTE_ CONFIGURAÇÃO por GABINETE

Gabinete 2 Gabinete de Serviço Eltek Implantação: CAPACIDADE (15)

Última Intervenção: QUICKWIN 4G

1u
PDU 32A 3P
2u

3u
Régua de Disjuntores
4u

5u

Distribuição DC (- 48V) MU e RRU 6u

Alarmes MCU 7u

8u
Retificadores
9u

PSU 48 13 10u

EQUIPAMENTO EXISTENTE 11u

12u

DUMMY 13u

RP 6647 2600/2100/1800MHz 14u

SIU 15u

EQUIPAMENTO EXISTENTE 16u

17u
DID
18u

SIU 19u

20u
RBS 6601 DUW 30 2100MHz
21u

22u
RBS 6601 DUW 41 2100MHz
23u

24u

25u

26u

27u

28u

29u

30u
Banco de Baterias 1

Banco de Baterias 2

A instalar A ativar Desativado

Autor: Douglas Emanoel Collares Sales
TABELA DE CARREGAMENTO
Dimensões das Antenas
Tecnologia Frequencia Altura Azimute Tilt mec Tilt eletr. Feeder/ Cabo DC Compr. AEV (m²)
Operadora Setor Função Modelo e RRUs Quant. Observação AEV (m²) CA
(s) (s) (m) ( ° NV ) (°) (°) F.O. RRU (Φ) Feeder/FO (m) total
(mm | kg)
GSM/WCDMA 850/850 A/D/B/E/C/F RRU RRUS01 B5 636x383x169 | 20.0 3 20,5 - - - FO 10mm² 30,0 Existente 0,24 1,20 0,88
GSM/WCDMA/LTE 850/850/2600/1800/2100 A/D/1/1/1 RF ODV-065R15E15J15J 1415x335x145 | 32 1 19,5 15 0 4/4/0/0/0 1/2" - 3,0 A utilizar 0,47 1,20 0,57
GSM/WCDMA/LTE 850/850/2600/1800/2100 B/E/2/2/2 RF ODV-065R15E15J15J 1415x335x145 | 32 1 19,5 130 0 4/4/0/0/0 1/2" - 3,0 A utilizar 0,47 1,20 0,57
VIVO GSM/WCDMA/LTE 850/850/2600/1800/2100 C/F/3/3/3 RF ODV-065R15E15J15J 1415x335x145 | 32 1 19,5 270 0 4/4/0/0/0 1/2" - 3,0 A utilizar 0,47 1,20 0,57
LTE 2600 1/2/3 RRU RRU 4415 420x342x149 | 21.5 2 19,0 - - - FO 10mm² 30,0 A instalar 0,14 1,20 0,34
LTE 1800/2100 1/2/3 RRU RRU 4480 44B1 44B3 550x400x145 | 32 2 19,0 - - - FO 10mm² 30,0 A instalar 0,22 1,20 0,53
TRM - - TRM Mini-Link 600 600 1 15,0 120 - - - - - Existente 0,28 1,60 0,45
AEV TOTAL NA TORRE 3,91
Autor: Douglas Emanoel Collares Sales
TABELA DE CARREGAMENTO (ANTENAS / RRUS A SEREM RETIRADAS)
Dimensões das Antenas
Tecnologia Frequencia Altura Azimute Tilt mec Tilt eletr. Feeder/ Cabo DC Compr. AEV (m²)
Operadora Setor Função Modelo e RRUs Quant. Observação AEV (m²) CA
(s) (s) (m) ( ° NV ) (°) (°) F.O. RRU (Φ) Feeder/FO (m) total
(mm | kg)
GSM/WCDMA 850/1800/850/2100/2100 A/1/D/A/G RF 5780.00 1408x280x125 | 19.0 1 19,5 15 0 4/2/4/2/2 1/2" - 3,0 A retirar 0,39 1,20 0,47
GSM/WCDMA 850/1800/850/2100/2100 B/2/E/B/H RF 5780.00 1408x280x125 | 19.0 1 19,5 130 0 4/2/4/2/2 1/2" - 3,0 A retirar 0,39 1,20 0,47
GSM/WCDMA 850/1800/850/2100/2100 C/3/F/C/I RF 5780.00 1408x280x125 | 19.0 1 19,5 270 0 4/2/4/2/2 1/2" - 3,0 A retirar 0,39 1,20 0,47
VIVO
WCDMA 2100/2100 A/G/B/H/C/I RRU RRUS01 B1 636x383x169 | 20.0 3 18,0 - - - FO 10mm² 30,0 A retirar 0,24 1,20 0,88
GSM 1800 1/2/3 RRU RRUS01 B3 636x383x169 | 20.0 3 21,0 - - - FO 10mm² 30,0 A retirar 0,24 1,20 0,88
LTE 2600 1/2/3 RRU RRUS 11 500x431x182 | 23.0 3 18,0 - - - FO 10mm² 30,0 A retirar 0,22 1,20 0,79
AEV TOTAL A RETIRAR 3,97
Autor: Douglas Emanoel Collares Sales

AEV A INSTALAR 0,87

TOTAL CARGA A RETIRAR 3,97
AEV TOTAL FINAL 3,91

DISPOSIÇÃO DE ANTENAS - TABELA DE CARREGAMENTO

Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Lucas Peralva 1/153 12 - IPB 076 6022/1499 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) DVL 2022-12-14 PD1

 LISTA DE PRODUTOS
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Lucas Peralva 193 19 - IPB 076 6022/1499 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) DVL 2022-12-14 PD1

VIVO SPC

Site : São Paulo - SP São Paulo - Socorro (GSCR1) (WSCR1) (T_V_ZSCR1 (QUICKWIN 4G))

Gabinete 2 RP 6647 LTE Implantação: QUICKWIN 4G

RBS 6601 41 DUW 2100MHz

NOME PRODUTO CÓDIGO ERICSSON REV NÚMERO DE SÉRIE DATA

RAN processor 6647 KDU1370094/11

RRU 4415 B7 KRC161495/1

RRU 4415 B7 KRC161495/1

RRU 4480 1800MHz/ 2100MHz KRC161777/1

RRU 4480 1800MHz/ 2100MHz KRC161777/1

PDU 32A 3P BMG980455/4

PSU 48 13 BMR91193/1
UR BML901462
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: SCR
CLIENTE: VIVO
DOCUMENTO: REVISÃO: A
ÁREA: TELESP CELULAR

EXECUTADO POR: APROVADO POR: DATA DA VISITA:

LUCAS PERALVA 15/jun/2022
VISTO POR: NOME DO CAMINHO E ARQUIVO:

SITE ID : SCR SITE ID CDMA:

NOME SITE: São Paulo - Socorro PROJETO: QUICKWIN 4G

ENDEREÇO: Rua Jorge Dias, 145 CLUSTER: -

MUNICÍPIO: São Paulo BAIRRO: SOCORRO

UF: SP CEP: 04766-110
LATITUDE NOMINAL: -23,672550º LONGITUDE NOMINAL: -46,70811°

SISTEMA VIVO EXISTENTE

Setor 1 2 3 1 2 3 1 2 3
RETIRAR
Equipamento
Feeder
Antena

CONTROLE DE REVISÕES:
REVISÃO: MOTIVO: DATA:
A EMISSÃO DE PIRF PARA IMPLANTAÇÃO DO NR 3500MHz 12/18/2022
B
C
D
E
F

SPCSCR_PIRF_5G 2023_RevA.xls
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: GGX
CLIENTE: VIVO
DOCUMENTO: 0 REVISÃO: A
ÁREA TELESP CELULAR

PROJETO DETALHADO DE RF

CONFIGURAÇÃO WCDMA
SETOR GABINETE ANTENA ALTURA TILT ELÉTRICO AZIMUTE (NM) AZIMUTE (NV) TAMANHO DA ANTENA
1 GSM1 / WCDMA 1 / LTE 1-2-3 ODV-065R15E15J15J 19,50m 36º (NM) 15º (NV) 1415 mm
2 GSM1 / WCDMA 1 / LTE 1-2-3 ODV-065R15E15J15J 19,50m 151º (NM) 130º (NV) 1415 mm
3 GSM1 / WCDMA 1 / LTE 1-2-3 ODV-065R15E15J15J 19,50m 291º (NM) 270º (NV) 1415 mm
POSICIONAMENTO DAS ANTENAS EXISTENTES
SETOR 1 SETOR 2 SETOR 3

GSM(A) 850MHz GSM(B) 850MHz GSM(C) 850MHz

WCDMA (A) 850MHz. WCDMA (B) 850MHz. WCDMA (C) 850MHz.
5780.00 5780.00 5780.00

Azimute =15º NV Azimute =130º NV Azimute =270º NV

Altura = 19,5 m Altura = 19,5 m Altura = 19,5 m

LTE (A) 2600MHz LTE (B) 2600MHz LTE (C) 2600MHz

ODV-065R15E15J15J ODV-065R15E15J15J ODV-065R15E15J15J

Azimute =15º NV Azimute =130º NV Azimute =270º NV

Altura = 15 m Altura = 15 m Altura = 15 m

SOLUÇÃO LTE
SETOR 1 SETOR 2 SETOR 3

Retirar antena 5780 da torre na

altura de 19.5m e remanejar a
antena TRI existente na altura
de 15m para o suporte que
Retirar antena 5780 da ReArar antena 5780 da
ficará vago na altura de 19.5m.
torre na altura de 19.5m e torre na altura de 19.5m e
remanejar a antena TRI remanejar a antena TRI
existente na altura de existente na altura de 15m
15m para o suporte que para o suporte que ficará
ficará vago na altura de vago na altura de 19.5m.
19.5m.

OBSERVAÇÕES:
CONFIGURAÇÃO FINAL GSM 850MHz: 3/3/3
SETOR 1 => Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.

SETOR 2 => Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.

SETOR 3=> Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.

WCDMA 850MHz : 1 PORTADORA EXISTENTE TOTAL : 1 PORTADORA

SETOR 1 => Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.

SETOR 2 => Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.

SETOR 3=> Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.

LTE 2600MHz : 1 PORTADORA EXISTENTE LTE 1800MHz : 1 PORTADORA NOVA LTE 2100MHz: 1 PORTADORA NOVA TOTAL: 3 PORTADORAS

SETOR 1 => Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.

SETOR 2 => Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.

SETOR 3=> Retirar antena 5780 da torre na altura de 19.5m e remanejar a antena TRI existente na altura de 15m para o suporte que ficará vago na altura de 19.5m. Instalar o GSM/WCDMA 850 na antena QUAD + LTE 1800/2100 e 2600X. Remanejar o sistema
LTE 2600MHz existente para o novo rádio 4415B7 e desinstalar RRUS11B7 que ficará desativada.
SPCSCR_PIRF_5G 2023_RevA.xls
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: GGX
CLIENTE: VIVO
DOCUMENTO: 0 REVISÃO: A
ZONA: TELESP CELULAR

LATITUDE (°): LONGITUDE (°):

-23,672550° -46,708110°

FOTOS 1 - 6

1 - 0° 2 - 30°

3 - 60° 4 - 90°

5 - 120° 6 - 150°

SPCSCR_PIRF_5G 2023_RevA.xls
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: GGX
CLIENTE: VIVO
DOCUMENTO: 0 REVISÃO: A
ZONA: TELESP CELULAR

LATITUDE (°): LONGITUDE (°):

-23,672550° -46,708110°

FOTOS 7 - 12

7 - 180° 8 - 210°

9 - 240° 10 - 270°

11 - 300° 12 - 330°

SPCSCR_PIRF_5G 2023_RevA.xls
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: GGX
CLIENTE: VIVO
DOCUMENTO: 0 REVISÃO: A
ZONA: TELESP CELULAR

LATITUDE (°): LONGITUDE (°):

-23,672550° -46,708110°

FOTOS 13 - 18

13 - VISADA1 14 - VISADA2

15 - VISADA3 16 - IRRADIANTE1

17 - IRRADIANTE2 18 - IRRADIANTE3

SPCSCR_PIRF_5G 2023_RevA.xls
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: GGX
CLIENTE: VIVO
DOCUMENTO: 0 REVISÃO: A
ZONA: TELESP CELULAR

LATITUDE (°): LONGITUDE (°):

-23,672550° -46,708110°

FOTOS 18 - 24

N/E

19- ESTRUTURA 20- PLACA DO SITE

21 - ACESSO 22 - GPS

SPCSCR_PIRF_5G 2023_RevA.xls
