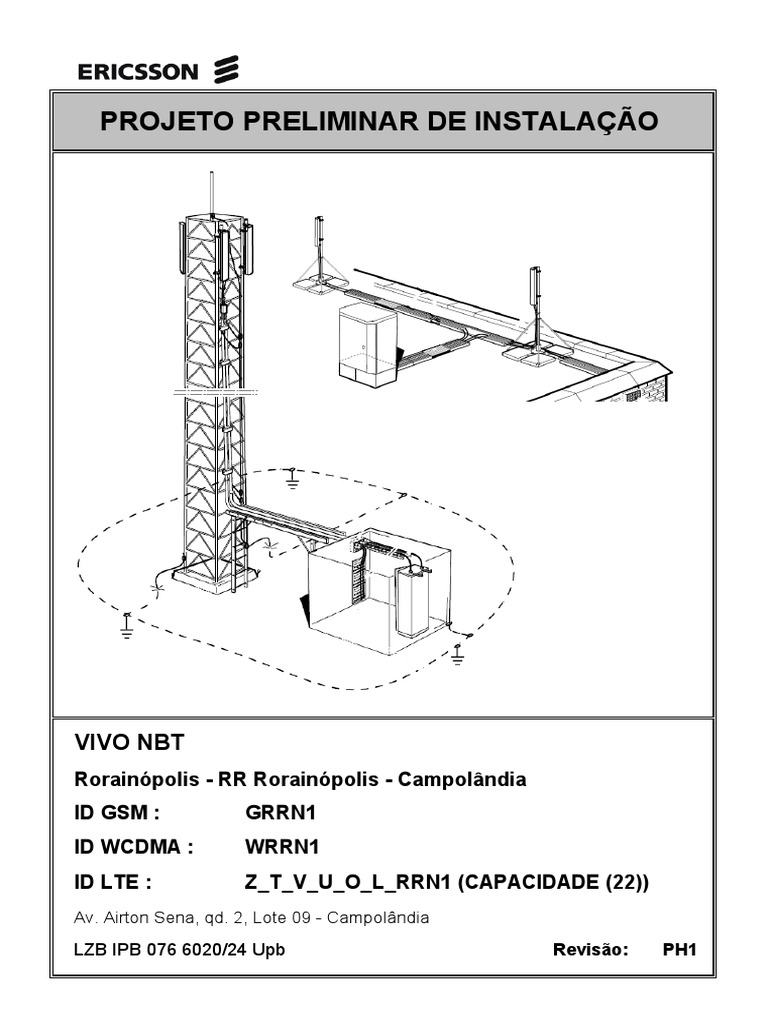

PROJETO PRELIMINAR DE INSTALAÇÃO

VIVO NBT
Rorainópolis - RR Rorainópolis - Campolândia
ID GSM : GRRN1
ID WCDMA : WRRN1
ID LTE : Z_T_V_U_O_L_RRN1 (CAPACIDADE (22))
Av. Airton Sena, qd. 2, Lote 09 - Campolândia
LZB IPB 076 6020/24 Upb Revisão: PH1
 LISTA DE DOCUMENTOS
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 001 51-LZB/ IPB 076 6020/24 Upb
Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1
(CAPACIDADE (22)))
1)
Nome do Documento Número do documento Rev. Inf

LISTA DE DOCUMENTOS 001 51-LZB/ IPB 076 6020/24 Upb PH1 N

Instrução de Engenharia 193 00 - IPB 076 6020/24 Upb PH1 N
Dados de Configuração Geral 127 04 - IPB 076 6020/24 Upb PH1 N
Desenho de Montagem - Disposição das Antenas 153 12 - IPB 076 6020/24 Upb PH1 N
Disposição das Antenas - Tabela de Carregamento 1/153 12- IPB 076 6020/24 Upb PH1 N
Tabela de Disposição - Alarmes Externos 193 19 - IPB 076 6020/24 Upb PH1 N
Lista de Produto 193 32 - IPB 076 6020/24 Upb PH1 N

ANEXOS
 INSTRUÇÃO DE ENGENHARIA
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 193 00 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1
(CAPACIDADE (22)))

1. DADOS DE LOCALIZAÇÃO
Endereço: Av. Airton Sena, qd. 2, Lote 09 Campolândia
Rorainópolis - RR
Latitude: - 0° 56' 17.17"
Longitude: - -60° 25' 54.36"
Altitude : 86 m

2. INFORMAÇÕES
2.1 Detentora : VIVO

2.2 Descrição Fase Anterior

CAPACIDADE PRIO18 (18)

LTE 2600 + LTE 1800 (6º Setor MIMO): Utilizada a Base Band 5216 existente no gabinete de serviço LTE existente
controlando as três portadoras LTE.
Instaladas 03 novas antenas ODDI2-032R18J02-G V1 em suportes livres existentes a 40m (com LTE 2600/LTE1800,
LTE 2600/LTE1800LTE, 2600/LTE1800 e LTE 2600/LTE1800).
Substituídos os 03 rádios 2217B7 existentes por 06 Rádios 4415B7 (reuso) e 06 Rádios 4415B3 (reuso) no mesmo
suporte das antenas e utilizados 12 novos Diplexers Alta/Alta.
 INSTRUÇÃO DE ENGENHARIA
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 193 00 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1
(CAPACIDADE (22)))

3. DESCRIÇÃO DA FASE

CAPACIDADE (22)
[MODELO: NOVO 4G 2100 2T2R - RÁDIO NOVO - RP NOVA - COM 3 RÁDIOS 4480]
01x [NOVO 4G 2100 2T2R - RÁDIO NOVO - RP NOVA - COM 3 RÁDIOS 4480]_HW
01x [NOVO 4G 2100 2T2R - RÁDIO NOVO - RP NOVA - COM 3 RÁDIOS 4480]_HWAC

[NOVO 5G 2300 32T32R - AIR NOVA - RP NOVA]

01x Configuration ST152_HW
01x Configuration ST152_HWAC
01x Configuration ST152_SW Node/Carrier

01x Serv-6 (Implementation 2 Band-commissioning)

01x SERVIÇO (6x RRU/AAU)

03x VB0088 (3x antenas ODHI2-32R18J65R16M-GQ)

06x TSR 951 372/10_Imp (JUMPER CABLE/RFS 1/2 jumper cable, 4.3- (KIT SUBSTITUIÇÃO JUMPERS 4.3))
09x HW_Kit Inst RRU (SB) 70M_parte 1/2_Nac (remanejamento rádios single)
09x HW_Kit Inst RRU (SB) 70M_parte 2/2_Imp (remanejamento rádios single)
12x HW_Kit Inst RRU (DB) 70M_parte 1/2_Nac (remanejamento rádios dual)
12x HW_Kit Inst RRU (DB) 70M_parte 2/2_Imp (remanejamento rádios dual)
09x DIPLEXER
09x E-RAN0230_HW_Kit Instalacao Diplexer_parte 1/2_Nac
09x E-RAN0230_HW_Kit Instalacao Diplexer_parte 2/2_Imp
03x TRIPLEXER
03x E-RAN0232_HW_Kit Instalacao Triplexer_parte 1/2_Nac
03x E-RAN0232_HW_Kit Instalacao Triplexer_parte 2/2_Imp
01x BKCB 901 022/3 (Banco de Baterias 170Ah para gabinetes Nilko 2020)
01x BMLB901129 (Retificador Adicional)
210x TFKB 421 325_0 (Cabo de energia 2x10 mm²)
01x MISC-BPO02_Pack_opt1 (GPS (4G/DSS/5G))
Obs: Atentar para o envio de PSU e todo material necessário para sua instalação.

(Implantação de 4ª Portadora 2100 2x2 + MIMO AIR 2300/2300M) Utilizar a Base Band 5216 existente e instalar 02
RP6647 novas no Gabinete de serviço KitFrame LTE.
Substituir as 03 antenas ODI2-065R15M18J-GQ existentes a 40m (dos setores A , B e C) e as 03 antenas ODDI2-
032R18J02-GQ V1 existentes a 40m por 03 novas antenas ODHI2-32R18J65R16M-GQ a 40m.
Substituir 03 rádios 4415B3 por 03 Radios 4480B1/B3 a serem instalados em novos suportes na plataforma da torre.
Substituir os 12 Diplex Existentes por 09 novos Diplex Alta/Alta e 03 Triplex novos a serem instalados próximo das
antenas e seguindo o Diagrama RF em anexo.
Desinstalar da torre os 12 Diplex que ficarão sem uso e os 03 rádios 4415B3 substituídos juntamente com todos os seus
devidos cabos de energia e FO’s.
Instalar 03 AIR 3239 B40 nos suportes livres na torre a 40m.
Obs: A antena ODI2-065R15M18J-GQ existente a 40m do setor D será mantida.

GSM

3.1 Sistema GSM 850MHz não será alterada a configuração atual de 10-0-0.
3.2 Sistema GSM 1800MHz não será alterada a configuração atual de 8-0-0.
 INSTRUÇÃO DE ENGENHARIA
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 193 00 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1
(CAPACIDADE (22)))

WCDMA

3.3 Sistema WCDMA 2100MHz 1°Portadora não será alterada a configuração de 1-1-1-1.
3.4 Sistema WCDMA 2100MHz 2°Portadora não será alterada a configuração de 0-0-0-1.
3.5 Sistema WCDMA 850MHz 3°Portadora não será alterada a configuração de 1-1-1-1.
3.6 Sistema WCDMA 850MHz 4°Portadora não será alterada a configuração de 1-1-1-1.

LTE

3.5 Sistema LTE 1800MHz 1° portadora não será alterada a configuração atual de 1-1-1-1-1-1.
3.5 Sistema LTE 700MHz 2° portadora não será alterada a configuração atual de 1-1-1-1.
3.7 Sistema LTE 2600xMHz 3° portadora não será alterada a configuração atual de 1-1-1-1-1-1.
3.8 Sistema LTE 2100MHz 4° portadora será implantado na configuração 1-1-1.
3.9 Sistema LTE 2300MHz 5° portadora será implantado na configuração 1-1-1.
3.10 Sistema LTE 2300MHz 6° portadora será implantado na configuração 1-1-1.

Detalhamento:

Setor A :
Substituir a antena ODI2-065R15M18J-GQ existente a 40m e a antena ODDI2-032R18J02-GQ V1 existente a 40m por
nova antena ODHI2-32R18J65R16M-GQ a 40m.
Substituir rádios 4415B3 por Radio 4480B1/B3 a ser instalado em novo suporte na plataforma da torre.
Substituir o 04 Diplex Existentes por 03 novos Diplex Alta/Alta e 01 Triplex novo a ser instalado próximo da antena e
seguindo o Diagrama RF em anexo.
Desinstalar da torre os 04 Diplex que ficarão sem uso e o rádio 4415B3 substituído juntamente com todos os seus
devidos cabos de energia e FO’s.

Instalar AIR 3239 B40 no suporte livre na torre a 40m.

Setor B :
Substituir a antena ODI2-065R15M18J-GQ existente a 40m e a antena ODDI2-032R18J02-GQ V1 existente a 40m por
nova antena ODHI2-32R18J65R16M-GQ a 40m.
Substituir rádios 4415B3 por Radio 4480B1/B3 a ser instalado em novo suporte na plataforma da torre.
Substituir o 04 Diplex Existentes por 03 novos Diplex Alta/Alta e 01 Triplex novo a ser instalado próximo da antena e
seguindo o Diagrama RF em anexo.
Desinstalar da torre os 04 Diplex que ficarão sem uso e o rádio 4415B3 substituído juntamente com todos os seus
devidos cabos de energia e FO’s.

Instalar AIR 3239 B40 no suporte livre na torre a 40m.

Setor C :
Substituir a antena ODI2-065R15M18J-GQ existente a 40m e a antena ODDI2-032R18J02-GQ V1 existente a 40m por
nova antena ODHI2-32R18J65R16M-GQ a 40m.
Substituir rádios 4415B3 por Radio 4480B1/B3 a ser instalado em novo suporte na plataforma da torre.
Substituir o 04 Diplex Existentes por 03 novos Diplex Alta/Alta e 01 Triplex novo a ser instalado próximo da antena e
seguindo o Diagrama RF em anexo.
Desinstalar da torre os 04 Diplex que ficarão sem uso e o rádio 4415B3 substituído juntamente com todos os seus
devidos cabos de energia e FO’s.

Instalar AIR 3239 B40 no suporte livre na torre a 40m.

3.11 SOLUÇÃO

[MODELO: NOVO 4G 2100 2T2R - RÁDIO NOVO - RP NOVA - COM 3 RÁDIOS 4480] + [NOVO 5G 2300 32T32R -
AIR NOVA - RP NOVA]
 INSTRUÇÃO DE ENGENHARIA
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 193 00 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1
(CAPACIDADE (22)))

3.12 MODELO LÓGICO

LTE: 6C_BB16_MIMO_2C_L2600X_6SEC_L700_04SEC/RP47_MIMO_2C_L1800_6SEC/L2100/RP47_2C_L2300
LTE: 1 TX ÓPTICA 10G –3 IPs/VLANs FUSION NR

LTE: GPS SYNC - 1 BB LTE + 2 RP LTE

 INSTRUÇÃO DE ENGENHARIA
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 193 00 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1
(CAPACIDADE (22)))

4. INFRAESTRUTURA (RESPONSABILIDADE VIVO)

Instalar 01 suporte para antena GPS no montante da torre a 15m.

Instalar 03 suportes para RRUS na plataforma da torre a 40m.

5. INFRAESTRUTURA (RESPONSABILIDADE EDB)

(Implantação de 4ª Portadora 2100 2x2 + MIMO AIR 2300/2300M)

Substituir as 03 antenas ODI2-065R15M18J-GQ existentes a 40m (dos setores A , B e C) e as 03 antenas ODDI2-032R18J02-
GQ V1 existentes a 40m por 03 novas antenas ODHI2-32R18J65R16M-GQ a 40m.
Substituir 03 rádios 4415B3 por 03 Radios 4480B1/B3 a serem instalados em novos suportes na plataforma da torre.
Substituir os 12 Diplex Existentes por 09 novos Diplex Alta/Alta e 03 Triplex novos a serem instalados próximo das antenas e
seguindo o Diagrama RF em anexo.
Desinstalar da torre os 12 Diplex que ficarão sem uso e os 03 rádios 4415B3 substituídos juntamente com todos os seus devidos
cabos de energia e FO’s.
Instalar 03 AIR 3239 B40 nos suportes livres na torre a 40m.
Utilizar a Base Band 5216 existente e instalar 02 RP6647 novas no Gabinete de serviço KitFrame LTE.
Realizar ancoragem entre as Rans Processor e a Base Band fazendo conexão entre as mesmas.
Instalar antena GPS em novo suporte no montante da torre a 15m.
Instalar conjunto do GPS a fim de sincronizar as Ran Processor e a Base Band.
A Instalação das novas RP6647 foi necessária devido a ampliação/premissa de previsão de futuro DSS (LTE + DSS), para que
assim não venha exceder a capacidade de portadoras na BB existente.
Obs: A antena ODI2-065R15M18J-GQ existente a 40m do setor D será mantida.

6. ALIMENTAÇÃO DC (RESPONSABILIDADE EDB)

Instalar 01 PSU 4813, 01 Banco de Baterias de 170Ah e 01 retificador Eltek na fonte Plugin do Gabinete de Serviço Nilko 2020
(onde estão alimentado os rádios LTE 2600).
Remanejar os cabos de energia de 03 rádios LTE 2600 para a PDU do Gabinete de Serviço Nilko 2020 (caso estejam curtos,
deverá ser substituídos esses cabos por novos).
Para alimentação da PSU, substituir 3x disjuntores (onde estavam os cabos remanejados) da plug-in por 1x disjuntor de 32A
tripolar.
Utilizar kit fornecido para adequação da plug-in.
Lançar cabos de energia DC para os 02 rádios 4480B1 utilizando a nova PSU 4813.
Lançar cabos de energia DC para as 03 antenas AIR utilizando a PDU do gabinete de serviço KitFrame onde estão as DUGs.
Utilizar os 03 disjuntores existentes de 25A da PDU existente a fim de ligar as 03 AIR 3239 B40.

7. ALIMENTAÇÃO AC (RESPONSABILIDADE VIVO)

N/A

8. INFORMAÇÕES COMPLEMENTARES

As informações sobre altura, azimute e tilt, contidas nos documentos descritos à seguir, são de responsabilidade das áreas de
RF Ericsson / VIVO.
Dados de Configuração Geral - 127 04 - IPB 076 6020/24 Upb
Desenho de Montagem - Disposição de Antenas - 153 12 - IPB 076 6020/24 Upb

9. DADOS EQUIPAMENTOS
9.1 RBS- Ver Anexos
9.2 Climatização
Gabinete de Serviço
Trocador de calor ar/ar Uniklima
Dissipação: 140W
Alimentação: -48VDC
Corrente nominal: 9,6A
 DADOS DE CONFIGURAÇÃO GERAL
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 127 04 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1 (CAPACIDADE (22)))

CONFIGURAÇÃO GSM
CONFIGURAÇÃO 850MHz SETORES A 10 B - C - - -
CONFIGURAÇÃO 1800MHz SETORES A 8 B - C - - -
CONFIGURAÇÃO WCDMA
CONFIGURAÇÃO 2100MHz SETORES A 1 B 1 C 1 D 2
CONFIGURAÇÃO 850MHz SETORES A 2 B 2 C 2 D 2
CONFIGURAÇÃO LTE
CONFIGURAÇÃO 2600MHz SETORES A 1 B 1 C 1 - -
CONFIGURAÇÃO 2600MHz SETORES A 1 B 1 C 1 - -
CONFIGURAÇÃO 700MHz SETORES A 1 B 1 C 1 D 1
CONFIGURAÇÃO 1800MHz SETORES A 1 B 1 C 1 - -
CONFIGURAÇÃO 1800MHz SETORES A 1 B 1 C 1 - -
CONFIGURAÇÃO 2100MHz SETORES A 1 B 1 C 1 - -
CONFIGURAÇÃO 2300MHz SETORES A 1 B 1 C 1 - -
CONFIGURAÇÃO 2300MHz SETORES A 1 B 1 C 1 - -

GSM_ CONFIGURAÇÃO por GABINETE

RBS 2106 (01) RBS 2106V3 GSM 850MHz ( +230VAC ) Implantação: Fase 1
Última Intervenção: Fase 10

FAN UNIT FAN UNIT

Setor Setor Setor

IDM  ‐  ‐  ‐
A A A
TMA ‐ TMA ‐ TMA ‐
P P P D D D ‐ ‐ ‐ ‐ ‐ ‐
B S S S u u u D ‐ ‐ ‐ ‐ ‐ ‐
F U U U m m m X
CDU K Comb 850MHz

CDU K Comb 850MHz

CDU K Comb 850MHz

U m m m U
1 2 3 y y y D D
C C
/ /
 ‐

 ‐

 ‐

ACCU / DU D D
C C

12U EQUIPAMENTO ASGA

11U

10U DID ASGA CXU

9U ADM
8U
dTRU 850MHz_s/TCC

dTRU 850MHz_s/TCC

dTRU 850MHz_s/TCC

dTRU 850MHz_s/TCC

dTRU 850MHz_s/TCC

dTRU 850MHz_s/TCC

7U

6U

5U

4U

3U

2U

1U

TRX = 10 TRX = - TRX = -

DF - OVP
Painel de Conexões

B B C ( Banco Baterias 1 )

A instalar Ativar Desativado

 DADOS DE CONFIGURAÇÃO GERAL
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 127 04 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1 (CAPACIDADE (22)))

GSM_ CONFIGURAÇÃO por GABINETE

Gabinete 01 GABINETE DE SERVIÇO Implantação: Capacidade 2012

Última Intervenção: -

1U DUMMY
2U RBS 6601 MU (3)_DUG20 1800MHz
3U

Gabinete de Serviço (Principal)

4U

5U

6U

7U

8U

9U

10U

11U

FCC - 48 VDC
( 3 UR's x 3000W )
( 6 Disjuntores 20A / 2 Disjuntores 10A )

BANCO DE BATERIAS 1

RBS 6601 MU (3)_1800MHz 1,5 U

DUG20 (3)

Setor Setor
1800MHz

QTDE  ‐  ‐  ‐  ‐
A A
RRU 1 1 - - - -
TRX 4 4 - - - -

A instalar Ativar Desativado

 DADOS DE CONFIGURAÇÃO GERAL
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 127 04 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1 (CAPACIDADE (22)))

WCDMA_ CONFIGURAÇÃO por GABINETE

Gabinete 02 GABINETE DE SERVIÇO Implantação: Capacidade 2014

Última Intervenção: CAPAC. PRIO18 (18)

RBS 6601 MU (1)_DUW31 2100/2100MHz

1U

2U
RBS 6601 MU (2)_DUW41 850/850MHz
3U

4U

FAN 5U

6U

7U

FAN 8U

9U

10U

11U
TELLABS
12U

13U

14U

DGO 15U

DGO 16U

FCC -48 VDC 17U

(2 UR's x 3000W ) 18U

10 Disjuntores 19U

( 2 MU's + 6 para RRUs + 1 TRM + 1 HEX) 20U

21U

22U

BATERIA 23U

Banco 1 105Ah 24U

25U

RBS 6601 MU (1)_2100/2100MHz 1,5 U RBS 6601 MU (2)_850/850MHz 1,5 U

DUW31 (1)

DUW41 (2)

Setor Setor Setor Setor Setor Setor Setor Setor

2100/2100

850/850M

QTDE ‐ ‐ QTDE ‐ ‐
A B C D A B C D
MHz

Hz

RRU 1 1 1 1 - - RRU 1 1 1 1 - -
TRX 1 1 1 2 - - TRX 2 2 2 2 - -

A instalar Ativar Desativado

 DADOS DE CONFIGURAÇÃO GERAL
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 127 04 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1 (CAPACIDADE (22)))

LTE_ CONFIGURAÇÃO por GABINETE

Gabinete 03 GABINETE DE SERVIÇO Implantação: CAPACIDADE (20)

Última Intervenção: CAPACIDADE (22)

DUMMY
RBS 6601 BB5216 700/2600/2600MHz 1U

RP 6647 1800/1800/2100MHz 2U

RP 6647 2300MHz 3U

- 4U

5U

6U

7U

8U

9U

- 10U

11U

12U

13U

PDU -48 VDC 14U

12 Disjuntores 15U

- ( 2 MU's + 6 RRU's + 1 TRM + 1 HEX ) 16U

17U
FCC -48 VDC
( 3 UR's x 3000W ) 18U

10 Disjuntores 19U
( 2 MU's + 6 para RRUs + 1 TRM + 1 HEX) 20U

21U

22U

BATERIA 23U

Banco 1 105Ah 24U

25U

RBS 6601 BB5216 700/2600/2600MHz 1,5 U's

2600X 2600X 2600X 2600X
FREQ 2600X 2600X
700 700 700 700
BB5216

PORTA F E D C B A
RRU 1 1 1-1 1-1 1-1 1-1
TRX 1 1 1-1 1-1 1-1 1-1

RP 6647 1800/1800/2100MHz 1U
CONEXÃO
QTDE
RP 6647

1800/1800/2100
A B C D E F G H J
RÁDIO 1-1 1-1 1-1
TRX 1-1/1 1-1/1 1-1/1

RP 6647 2300MHz 1U
CONEXÃO
QTDE
RP 6647

2300
A B C D E F G H J
RÁDIO 1 1 1
TRX 1-1 1-1 1-1

A instalar Ativar Desativado

 DADOS DE CONFIGURAÇÃO GERAL
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 127 04 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1 (CAPACIDADE (22)))

CONFIGURAÇÃO por GABINETE

Gabinete 04 GABINETE DE SERVIÇO Implantação: CAPACIDADE (20)

Última Intervenção: CAPACIDADE (22)

1U

2U

PDU 3U

4U

5U

6U
URs
7U

8U
FCC -48 9U
VDC
10U
(9000W )
11U

12U

13U

14U
Disjuntores 15U
Entrada AC e
16U
Banco Baterias
PSU 4813 17U

18U

19U

20U

BATERIAS 21U

2º BANCO 22U

23U
BATERIAS
24U
3º BANCO
25U

BATERIAS 26U

1º BANCO 27U

28U

A instalar Ativar Desativado

 DADOS DE CONFIGURAÇÃO GERAL
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 127 04 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1 (CAPACIDADE (22)))

CONFIGURAÇÃO por GABINETE

Gabinete 05 GABINETE DE SERVIÇO Implantação: CAPACIDADE (20)

Última Intervenção: -

1U

2U

PDU 3U

4U

5U

6U
URs
7U

8U
FCC -48 9U
VDC
10U
(9000W )
11U

12U

13U

14U
Disjuntores 15U
Entrada AC e
16U
Banco Baterias
17U

18U

19U

20U

BATERIAS 21U

2º BANCO 22U

23U
BATERIAS
24U
3º BANCO
25U

BATERIAS 26U

1º BANCO 27U

28U

A instalar Ativar Desativado

 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: G_W_Z_T_V_U_O_L_RRN1
CLIENTE: VIVO
DOCUMENTO: REVISÃO: A
ZONA: VIVO NORTE

LATITUDE (°): LONGITUDE (°):

0,938030° -60,431810°

FOTOS 19 - 22

N/A N/A

19 - ESTRUTURA 20 - FACHADA

N/A N/A

21 - PLACA 22 - GPS

RRRRN1_PIRF_CAPACIDADE (22)_RevA
 13 (22)
Autor: Douglas Emanoel Collares Sales
TABELA DE CARREGAMENTO
Dimensões das Antenas Compr.
Tecnologia Frequencia Altura Azimute Tilt mec Tilt eletr. Feeder/ Cabo DC AEV (m²)
Operadora Setor Função Modelo e RRUs Quant. Feeder/F Observação AEV (m²) CA
(s) (s) (m) ( ° NV ) (°) (°) F.O. RRU (Φ) total
(mm | kg) O (m)
WCDMA/LTE 2100/2100/850/850/700 D RF ODI2-065R15M18J-GQ 1500x445x130 1 40,0 300 1 4/4/4/4/4 1/2" - 3,0 Existente 0,67 1,20 0,80
WCDMA 850/850 A/B/C RRU RRUS 01 B5 850MHz 636x383x169 | 20.0 3 40,0 - - - FO 10mm² 70,0 Existente 0,24 1,20 0,88
WCDMA 850/850 D RRU RRU 2219 B5 850MHz 466x343x154 | 21.0 1 40,0 - - - FO 10mm² 70,0 Existente 0,16 1,20 0,19
WCDMA 2100 A/B/C RRU RRUS 01 B1 2100MHz 636x383x169 | 20.0 3 40,0 - - - FO 10mm² 70,0 Existente 0,24 1,20 0,88
WCDMA 2100/2100 D RRU RRU 2219 B1 2100MHz 466x343x154 | 21.0 1 40,0 - - - FO 10mm² 70,0 Existente 0,16 1,20 0,19
LTE 700 A/B/C RRU RRU 2217 B28A 700MHz 351x298x128 | 11.3 3 40,0 - - - FO 10mm² 70,0 Existente 0,10 1,20 0,38
LTE 700 D RRU RRU 2219 B28A 700MHz 466x343x154 | 21.0 1 40,0 - - - FO 10mm² 70,0 Existente 0,16 1,20 0,19
GSM 850 A RF Omni (738 192) 3237x51" | 8.5 3 40,0 - - - 7/8" - 50,0 Existente 0,17 1,20 0,59
GSM 850 A RF Omni (738 192) 3237x51" | 8.5 3 40,0 - - - 7/8" - 50,0 Existente 0,17 1,20 0,59
GSM 1800 A RF Omni (737 190) 1560x51" | 5.5 2 40,0 - - - 1/2" - 3,0 Existente 0,08 1,20 0,19
GSM 1800 A RRU RRUS 01 B3 1800MHz 636x383x169 | 20.0 2 40,0 - - - FO 10mm² 70,0 Existente 0,24 1,20 0,58
VIVO
TRM - - RF Parabólica Vazada 2000x2000 1 38,0 165 - - Guia de Onda - - Existente 1,60 1,20 1,92
LTE 2300 A RF AIR 3239 B40 590x516x205 1 40,0 30 0 - FO 10mm² 70,0 A instalar 0,30 1,20 0,37
LTE 2300 B RF AIR 3239 B40 590x516x205 1 40,0 120 0 - FO 10mm² 70,0 A instalar 0,30 1,20 0,37
LTE 2300 C RF AIR 3239 B40 590x516x205 1 40,0 210 0 - FO 10mm² 70,0 A instalar 0,30 1,20 0,37
WCDMA/LTE 850/850/2100/700/1800/2600/1800/2600/2100 A RF ODHI2-32R18J65R16M-GQ 2000x498x192 1 40,0 30 0 4/4/4/4/4/4/4/4 1/2" - 3,0 A instalar 1,00 1,20 1,20
WCDMA/LTE 850/850/2100/700/1800/2600/1800/2600/2100 B RF ODHI2-32R18J65R16M-GQ 2000x498x192 1 40,0 120 0 4/4/4/4/4/4/4/4 1/2" - 3,0 A instalar 1,00 1,20 1,20
WCDMA/LTE 850/850/2100/700/1800/2600/1800/2600/2100 C RF ODHI2-32R18J65R16M-GQ 2000x498x192 1 40,0 210 0 4/4/4/4/4/4/4/4 1/2" - 3,0 A instalar 1,00 1,20 1,20
LTE 1800/2100 A/B/C RRU RRU 4480 550x400x145 3 40,0 - - - FO 10mm² 70,0 A instalar 0,22 1,20 0,79
- - GPS GPS-36-N-SA Φ69×98.5 1 15,0 - - - 1/2" - 70,0 A instalar 0,00 0,00 0,00
LTE 1800 A/B/C RRU RRU 4415 B3 1800MHz 420x342x160 | 21.5 3 40,0 - - - FO 10mm² 70,0 Existente 0,14 1,20 0,52
LTE 2600 A/B/C RRU RRU 4415 B7 2600MHz 420x342x160 | 21.5 6 40,0 - - - FO 10mm² 70,0 Existente 0,14 1,20 1,03
AEV TOTAL NA TORRE 14,42
Autor: Douglas Emanoel Collares Sales

TABELA DE CARREGAMENTO (ANTENAS A SEREM RETIRADAS)

Dimensões das Antenas Compr.
Tecnologia Frequencia Altura Azimute Tilt mec Tilt eletr. Feeder/ Cabo DC AEV (m²)
Operadora Setor Função Modelo e RRUs Quant. Feeder/F Observação AEV (m²) CA
(s) (s) (m) ( ° NV ) (°) (°) F.O. RRU (Φ) total
(mm | kg) O (m)
LTE 1800/2600 A RF ODDI2-032R18J02-GQ V1 1800x355x192 | 27.0 1 40,0 30 0 4/4 1/2" - 3,0 A retirar 0,64 1,20 0,77
LTE 1800/2600 B RF ODDI2-032R18J02-GQ V1 1800x355x192 | 27.0 1 40,0 120 0 4/4 1/2" - 3,0 A retirar 0,64 1,20 0,77
LTE 1800/2600 C RF ODDI2-032R18J02-GQ V1 1800x355x192 | 27.0 1 40,0 210 0 4/4 1/2" - 3,0 A retirar 0,64 1,20 0,77
VIVO LTE 1800 A/B/C RRU RRU 4415 B3 1800MHz 420x342x160 | 21.5 3 40,0 - - - FO 10mm² 70,0 A retirar 0,14 1,20 0,52
WCDMA/LTE 2100/850/850/700 A RF ODI2-065R15M18J-GQ 1500x445x130 1 40,0 30 0 4/4/4/4 1/2" - 3,0 A retirar 0,67 1,20 0,80
WCDMA/LTE 2100/850/850/700 B RF ODI2-065R15M18J-GQ 1500x445x130 1 40,0 120 0 4/4/4/4 1/2" - 3,0 A retirar 0,67 1,20 0,80
WCDMA/LTE 2100/850/850/700 C RF ODI2-065R15M18J-GQ 1500x445x130 1 40,0 210 0 4/4/4/4 1/2" - 3,0 A retirar 0,67 1,20 0,80
TOTAL CARGA RETIRADA 5,23

DISPOSIÇÃO DE ANTENAS ‐ TABELA DE CARREGAMENTO
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS ‐ Vinícius de Matos Corrêa 193 19 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS ‐ Ariovaldo Cabral) MFS 2022‐04‐18 PH1

 TABELA DE DISPOSIÇÃO
Alarmes Externos
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 193 19 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1
(CAPACIDADE (22)))

RBS 2106 (1) RBS 2106V3 GSM 850MHz ( +230VAC ) Implantação: Fase 1
Última Intervenção: Fase 10
DF OVP Utilizado para RBS 2106i e V3 e RBS 2206V2.
Categoria do
Alarme número OVP Terminal Contato * Descrição do Alarme
Alarme
01 1/A1 NA A1 Temperatura Alta (BBC)
02 1/A2 NA A1 Falha Trocador de Calor (BBC)
1
03 1/A3 NA A1 Porta Aberta (BBC)
04 1/A4
05 2/A1
06 2/A2
2
07 2/A3
08 2/A4
09 3/A1
10 3/A2
3
11 3/A3
12 3/A4
13 4/A1
14 4/A2
4
15 4/A3
16 4/A4
(*) NA = Circuito normalmente aberto (Closing)
NF = Circuito normalmente fechado (Breaking)

Gabinete 01 RBS 6601 (GSM) Implantação: Capacidade 2012

Última Intervenção: -
DF OVP Utilizado para RBS 6000 e DU.
Categoria do
Alarme número OVP Terminal Contato * Descrição do Alarme
Alarme
01 1/A1 NF A1 Falha AC
02 1/A2 NF A2 Falha RET
1
03 1/A3 NF O1 FCC não URG
04 1/A4 NF A1 Porta Aberta
05 2/A1 NF A1 Falha de trocador de Calor
06 2/A2 NF A1 Alta temperatura Ambiente
2
07 2/A3 - - Reserva
08 2/A4 - - Reserva
(*) NA = Circuito normalmente aberto (Closing)
NF = Circuito normalmente fechado (Breaking)

Gabinete 02 RBS 6601 (WCDMA) Implantação: Capacidade 2014

Última Intervenção: CAPAC. PRIO18 (18)
DF OVP Utilizado para RBS 6000 e DU.
Categoria do
Alarme número OVP Terminal Contato * Descrição do Alarme
Alarme
01 1/A1 NF A1 Falha AC
02 1/A2 NF A2 Falha RET
1
03 1/A3 NF O1 FCC não URG
04 1/A4 NF A1 Porta Aberta
05 2/A1 NF A1 Falha de trocador de Calor
06 2/A2 NF A1 Alta temperatura Ambiente
2
07 2/A3 - - Reserva
08 2/A4 - - Reserva
(*) NA = Circuito normalmente aberto (Closing)
NF = Circuito normalmente fechado (Breaking)
 TABELA DE DISPOSIÇÃO
Alarmes Externos
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 193 19 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT
Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1
(CAPACIDADE (22)))

Gabinete 03 RBS 6601 (LTE) Implantação: CAPACIDADE (22)

RP 6647 (LTE) Última Intervenção: -

DF OVP Utilizado para RBS 6000 e DU.

Categoria do
Alarme número OVP Terminal Contato * Descrição do Alarme
Alarme
01 1/A1 NF A1 Falha AC
02 1/A2 NF A2 Falha RET
1
03 1/A3 NF O1 FCC não URG
04 1/A4 NF A1 Porta Aberta
05 2/A1 NF A1 Falha de trocador de Calor
06 2/A2 NF A1 Alta temperatura Ambiente
2
07 2/A3 - - Reserva
08 2/A4 - - Reserva
(*) NA = Circuito normalmente aberto (Closing)
NF = Circuito normalmente fechado (Breaking)
 LISTA DE PRODUTOS
Preparado (também responsável, se outro) - Prepared (also subject responsible if other) No - Nr

MELA/EGS - Vinícius de Matos Corrêa 193 32 - IPB 076 6020/24 Upb

Aprovado - Doc respons/Approved Verif - Checked Data - Date Rev. Referência - File

MELA/EGS (EGS - Ariovaldo Cabral) MFS 2022-04-18 PH1

VIVO NBT

Site : Rorainópolis - RR Rorainópolis - Campolândia (GRRN1) (WRRN1) (Z_T_V_U_O_L_RRN1

(CAPACIDADE (22)))

Gabinete 03 RP6647 (LTE) Implantado: CAPACIDADE (22)

Ultima Intervenção: -

NOME PRODUTO CÓDIGO ERICSSON REV NÚMERO DE SÉRIE POS* DATA

RAN processor 6647 KDU1370094/11
RAN processor 6647 KDU1370094/11
Antena GPS

Rádio 4480 B1/B3 (1800/2100MHz) KRC161777/1

Rádio 4480 B1/B3 (1800/2100MHz) KRC161777/1
Rádio 4480 B1/B3 (1800/2100MHz) KRC161777/1

Diplex Alta/Alta
Diplex Alta/Alta
Diplex Alta/Alta

Diplex Alta/Alta
Diplex Alta/Alta
Diplex Alta/Alta

Diplex Alta/Alta
Diplex Alta/Alta
Diplex Alta/Alta

Triplex
Triplex
Triplex

AIR 3239 B40 (LTE 2300MHz)

AIR 3239 B40 (LTE 2300MHz)
AIR 3239 B40 (LTE 2300MHz)

Setor A
Antena ODHI2-32R18J65R16M-GQ

Setor B
Antena ODHI2-32R18J65R16M-GQ

Setor C
Antena ODHI2-32R18J65R16M-GQ

Gabinete 04 Implantado: CAPACIDADE (22)

Ultima Intervenção: -

NOME PRODUTO CÓDIGO ERICSSON REV NÚMERO DE SÉRIE POS* DATA

PSU 4813 BMR91193/1

BATERIAS
Banco 1 Bateria 170Ah/-48Vcc Moura BKCB901022/3
Banco 2 Bateria 170Ah/-48Vcc Moura BKCB901022/3
Banco 3 Bateria 170Ah/-48Vcc Moura BKCB901022/3
Banco 4 Bateria 170Ah/-48Vcc Moura BKCB901022/3
 ODHI2‐32R18J65R16M‐GQ ‐ SETOR 1
VOLTAR
VOLT
AR

Controlador do  Azimute
Modelo da Antena Faixa de Operação Porta Unique ID Conector RIU Tecnologia / Frequencia TE(°) TM(°) Altura (m)
RET NM(°)
694 -960 MHz L1 R1 1,2 RRU 2217 - L700 4
694 -960 MHz L2 R2 3,4 - - W850 4
1710 - 2690 MHz H1 Y1 5,6 - - L2600X + W2100+L1800 4
ODHI2-32R18J65R16M-GQ 0 45 40
1710 - 2690 MHz H2 Y2 7,8 - - L2600X + L1800 4
1710 - 2690 MHz H3 Y3 9,1 - - L2600X + L2100+L1800 4
1710 - 2690 MHz H4 Y4 11,12 - - L2600X + L2100+L1800 4

R2 Y2

R1 Y3 Y1 L2600X + L1800
Y4
W850

L2600X +  L2600X +
W2100+L1800 L2600X +
L700 L2100+L1800
L2100+L1800

L2600X +  L2600X +  L2600X +

L700
L2100+L1800 W2100+L1800 L2100+L1800

W850 L2600X + L1800
 ODHI2‐32R18J65R16M‐GQ ‐ SETOR 2
VOLTAR
VOLT
AR

Controlador do  Azimute
Modelo da Antena Faixa de Operação Porta Unique ID Conector RIU Tecnologia / Frequencia TE(°) TM(°) Altura (m)
RET NM(°)
694 -960 MHz L1 R1 1,2 RRU 2217 - L700 4
694 -960 MHz L2 R2 3,4 - - W850 4
1710 - 2690 MHz H1 Y1 5,6 - - L2600X + W2100+L1800 4
ODHI2-32R18J65R16M-GQ 0 135 40
1710 - 2690 MHz H2 Y2 7,8 - - L2600X + L1800 4
1710 - 2690 MHz H3 Y3 9,1 - - L2600X + L2100+L1800 4
1710 - 2690 MHz H4 Y4 11,12 - - L2600X + L2100+L1800 4

R2 Y2

R1 Y3 Y1 L2600X + L1800
Y4
W850

L2600X +  L2600X +
W2100+L1800 L2600X +
L700 L2100+L1800
L2100+L1800

L2600X +  L2600X +  L2600X +

L700
L2100+L1800 W2100+L1800 L2100+L1800

W850 L2600X + L1800
 ODHI2‐32R18J65R16M‐GQ ‐ SETOR 3
VOLTAR
VOLT
AR

Controlador do  Azimute
Modelo da Antena Faixa de Operação Porta Unique ID Conector RIU Tecnologia / Frequencia TE(°) TM(°) Altura (m)
RET NM(°)
694 -960 MHz L1 R1 1,2 RRU 2217 - L700 4
694 -960 MHz L2 R2 3,4 - - W850 4
1710 - 2690 MHz H1 Y1 5,6 - - L2600X + W2100+L1800 4
ODHI2-32R18J65R16M-GQ 0 225 40
1710 - 2690 MHz H2 Y2 7,8 - - L2600X + L1800 4
1710 - 2690 MHz H3 Y3 9,1 - - L2600X + L2100+L1800 4
1710 - 2690 MHz H4 Y4 11,12 - - L2600X + L2100+L1800 4

R2 Y2

R1 Y3 Y1 L2600X + L1800
Y4
W850

L2600X +  L2600X +
W2100+L1800 L2600X +
L700 L2100+L1800
L2100+L1800

L2600X +  L2600X +  L2600X +

L700
W850 L2100+L1800 W2100+L1800 L2100+L1800

L2600X + L1800
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: G_W_Z_T_V_U_O_L_RRN1
CLIENTE: VIVO
DOCUMENTO: REVISÃO: A
ÁREA: VIVO_NBT

EXECUTADO POR: APROVADO POR: DATA DA VISITA:

ANTONIO FAUSTINO SOARES VINICIUS DE MATOS - 03/ago/2022
VISTO POR: NOME DO CAMINHO E ARQUIVO:
- -

SITE ID: G_W_Z_T_V_U_O_L_RRN1 - -

NOME SITE: RORAINÓPOLIS - CAMPOLÂNDIA PROJETO: CAPACIDADE (22)

ENDEREÇO: AV. AIRTON SENA - (AO LADO DA RADIO ALEGRIA) CLUSTER: -

MUNICÍPIO: RORAINÓPOLIS BAIRRO: CENTRO

UF: RR CEP: 69373-000

LATITUDE NOMINAL: 0,938030º LONGITUDE NOMINAL: -60,431810°

SISTEMA VIVO EXISTENTE

Setor
RETIRAR
Equipamento
Feeder
Antena

CONTROLE DE REVISÕES:
REVISÃO: MOTIVO: DATA:
A EMISSÃO DO PIRF PARA CAPACIDADE (22) 17/abr/2022
B
C
D
E
F
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: G_W_Z_T_V_U_O_L_RRN1
CLIENTE: VIVO
DOCUMENTO: REVISÃO: A
ÁREA VIVO_NBT

PROJETO DETALHADO DE RF

CONFIGURAÇÃO GSM / WCDMA/ LTE

SETOR GABINETE ANTENA ALTURA TILT ELÉTRICO AZIMUTE (NM) AZIMUTE (NV) TAMANHO DA ANTENA
1 6 ODHI2-32R18J65R16M-GQ 40,00m W850: 4° / W2100: 4° / L700: 4° / L2600X: 4° / L1800: 4° / L2100: 4° 45º (NM) 30º (NV) 2000 mm
2 6 ODHI2-32R18J65R16M-GQ 40,00m W850: 4° / W2100: 4° / L700: 4° / L2600X: 4° / L1800: 4° / L2100: 4° 135º (NM) 120º (NV) 2000 mm
3 6 ODHI2-32R18J65R16M-GQ 40,00m W850: 4° / W2100: 4° / L700: 4° / L2600X: 4° / L1800: 4° / L2100: 4° 225º (NM) 210º (NV) 2000 mm
4 3 ODI2-065R15M18J-GQ 40,00m W850: 4° / W2100: 4° / L700: 4°° 315º (NM) 300º (NV) 1500 mm
1 1 AIR 3239 B40 40,00m - 45º (NM) 30º (NV) 590 mm
2 1 AIR 3239 B40 40,00m - 135º (NM) 120º (NV) 590 mm
3 1 AIR 3239 B40 40,00m - 225º (NM) 210º (NV) 590 mm
1 1 738 192 40,00m GSM 850: OMNI 45º (NM) 30º (NV) 1384 mm
1 1 738 192 40,00m GSM 850: OMNI 45º (NM) 30º (NV) 1384 mm
1 1 738 192 40,00m GSM 850: OMNI 45º (NM) 30º (NV) 1384 mm
1 1 738 192 40,00m GSM 850: OMNI 45º (NM) 30º (NV) 1384 mm
1 1 738 192 40,00m GSM 850: OMNI 45º (NM) 30º (NV) 1384 mm
1 1 738 192 40,00m GSM 850: OMNI 45º (NM) 30º (NV) 1384 mm
1 1 737 190 40,00m GSM 1800: OMNI 45º (NM) 30º (NV) 1846 mm
1 1 737 190 40,00m GSM 1800: OMNI 45º (NM) 30º (NV) 1846 mm
POSICIONAMENTO DAS ANTENAS EXISTENTES
SETOR 1 SETOR 2 SETOR 3 SETOR 4

WCDMA 850/2100MHz WCDMA 850/2100MHz WCDMA 850/2100MHz

WCDMA 850/2100MHz
LTE 700MHz LTE 700MHz LTE 700MHz
LTE 700MHz
ODI2-065R15M18J-GQ ODI2-065R15M18J-GQ ODI2-065R15M18J-GQ
ODI2-065R15M18J-GQ
ALTURA: 40,0m ALTURA: 40,0m ALTURA: 40,0m
ALTURA: 40,0m
AZIMUTE: 30° NV AZIMUTE: 210° NV AZIMUTE: 300° NV
AZIMUTE: 120° NV

N/A
LTE 2600/1800MHz LTE 2600/1800MHz LTE 2600/1800MHz
ODDI2-032R18J02-GQ V1 ODDI2-032R18J02-GQ V1 ODDI2-032R18J02-GQ V1

ALTURA: 40,0m ALTURA: 40,0m ALTURA: 40,0m

AZIMUTE: 30° NV AZIMUTE: 120° NV AZIMUTE: 210° NV

SOLUÇÃO GSM / WCDMA/LTE

SETOR 1 SETOR 2 SETOR 3 SETOR 4

Substituir a antena ODI2-

065R15M18J-GQ existente a
Instalar AIR 3239 B40 no
40m e a antena ODDI2-
Instalar AIR 3239 B40 no suporte livre na torre a 40m.
032R18J02-GQ V1 existente a suporte livre na torre a 40m.
40m por nova antena ODHI2-
ALTURA 40,0m
32R18J65R16M-GQ a 40m.
ALTURA 40,0m AZIMUTE: : 210° NV
AZIMUTE: :180° NV
ALTURA 40,0m
AZIMUTE: : 30° NV

Substituir a antena ODI2-

Instalar AIR 3239 B40 no
suporte livre na torre a 40m.
ALTURA 40,0m
AZIMUTE: :30° NV
Substituir a antena ODI2- 065R15M18J-GQ existente a
065R15M18J-GQ existente a 40m e a antena ODDI2-
40m e a antena ODDI2- 032R18J02-GQ V1 existente a
032R18J02-GQ V1 existente a 40m por nova antena ODHI2-
40m por nova antena ODHI2- 32R18J65R16M-GQ a 40m.
32R18J65R16M-GQ a 40m.
ALTURA 40,0m
ALTURA 40,0m AZIMUTE: : 210° NV
AZIMUTE: : 180° NV

Solução LTE 2100MHz:

Setor 1: Substituir a antena ODI2-065R15M18J-GQ existente a 40m e a antena ODDI2-032R18J02-GQ V1 existente a 40m por nova antena ODHI2-32R18J65R16M-GQ a 40m.
Setor 2: Substituir a antena ODI2-065R15M18J-GQ existente a 40m e a antena ODDI2-032R18J02-GQ V1 existente a 40m por nova antena ODHI2-32R18J65R16M-GQ a 40m.
Setor 3: Substituir a antena ODI2-065R15M18J-GQ existente a 40m e a antena ODDI2-032R18J02-GQ V1 existente a 40m por nova antena ODHI2-32R18J65R16M-GQ a 40m.
Solução LTE 2300MHz:
Setor 1: Instalar AIR 3239 B40 no suporte livre na torre a 40m.
Setor 2: Instalar AIR 3239 B40 no suporte livre na torre a 40m.
Setor 3: Instalar AIR 3239 B40 no suporte livre na torre a 40m.

WARROM

(Implantação de 4ª Portadora 2100 2x2 + MIMO AIR 2300/2300M)

Substituir as 03 antenas ODI2-065R15M18J-GQ existentes a 40m (dos setores A , B e C) e as 03 antenas ODDI2-032R18J02-GQ V1 existentes a 40m por 03 novas antenas ODHI2-32R18J65R16M-GQ a 40m.
Substituir 03 rádios 4415B3 por 03 Radios 4480B1/B3 a serem instalados em novos suportes na plataforma da torre.
Substituir os 12 Diplex Existentes por 09 novos Diplex Alta/Alta e 03 Triplex novos a serem instalados próximo das antenas e seguindo o Diagrama RF em anexo.
Desinstalar da torre os 12 Diplex que ficarão sem uso e os 03 rádios 4415B3 substituídos juntamente com todos os seus devidos cabos de energia e FO’s.
Instalar 03 AIR 3239 B40 nos suportes livres na torre a 40m.
Utilizar a Base Band 5216 existente e instalar 02 RP6647 novas no Gabinete de serviço KitFrame LTE.
Realizar ancoragem entre as Rans Processor e a Base Band fazendo conexão entre as mesmas.
Instalar 01 PSU 4813, 01 Banco de Baterias de 170Ah e 01 retificador Eltek na fonte Plugin do Gabinete de Serviço Nilko 2020 (onde estão alimentado os rádios LTE 2600).
Remanejar os cabos de energia de 03 rádios LTE 2600 para a PDU do Gabinete de Serviço Nilko 2020 (caso estejam curtos, deverá ser substituídos esses cabos por novos).
Para alimentação da PSU, substituir 3x disjuntores (onde estavam os cabos remanejados) da plug-in por 1x disjuntor de 32A tripolar.
Utilizar kit fornecido para adequação da plug-in.
Lançar cabos de energia DC para os 02 rádios 4480B1 utilizando a nova PSU 4813.
Lançar cabos de energia DC para as 03 antenas AIR utilizando a PDU do gabinete de serviço KitFrame onde estão as DUGs.
.Utilizar os 03 disjuntores existentes de 25A da PDU existente a fim de ligar as 03 AIR 3239 B40.
Instalar antena GPS em novo suporte no montante da torre a 15m.
Instalar conjunto do GPS a fim de sincronizar as Ran Processor e a Base Band.
A Instalação das novas RP6647 foi necessária devido a ampliação/premissa de previsão de futuro DSS (LTE + DSS), para que assim não venha exceder a capacidade de portadoras na BB existente.
Obs: A antena ODI2-065R15M18J-GQ existente a 40m do setor D será mantida.
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: G_W_Z_T_V_U_O_L_RRN1
CLIENTE: VIVO
ZONA: VIVO_NBT

OBSTRUÇÕES
OBSTRUÇÃO 1 2 3 4
TIPO
AZIMUTE - INÍCIO | FIM
DISTÂNCIA

POSICIONAMENTO DAS ANTENAS CDMA E GSM

Torre: 40m

OBSERVAÇÕES:
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: G_W_Z_T_V_U_O_L_RRN1
CLIENTE: VIVO
DOCUMENTO: REVISÃO: A
ZONA: VIVO NORTE

LATITUDE (°): LONGITUDE (°):

0,938030° -60,431810°

FOTOS 1 - 6

N/A N/A

1 - 0° 2 - 30°

N/A N/A

3 - 60° 4 - 90°

N/A N/A

5 - 120° 6 - 150°

RRRRN1_PIRF_CAPACIDADE (22)_RevA
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: G_W_Z_T_V_U_O_L_RRN1
CLIENTE: VIVO
DOCUMENTO: REVISÃO: A
ZONA: VIVO NORTE

LATITUDE (°): LONGITUDE (°):

0,938030° -60,431810°

FOTOS 7 - 12

N/A N/A

7 - 180° 8 - 210°

N/A N/A

9 - 240° 10 - 270°

N/A N/A

11 - 300° 12 - 330°

RRRRN1_PIRF_CAPACIDADE (22)_RevA
 RELATÓRIO: PROJETO DETALHADO DE RF
SITE ID: G_W_Z_T_V_U_O_L_RRN1
CLIENTE: VIVO
DOCUMENTO: REVISÃO: A
ZONA: VIVO NORTE

LATITUDE (°): LONGITUDE (°):

0,938030° -60,431810°

FOTOS 13 - 18

N/A N/A

13 - VISADA1 14 - VISADA2

N/A N/A

15 - VISADA3 16 - IRRADIANTE1

N/A N/A

17 - IRRADIANTE2 18 - IRRADIANTE3

RRRRN1_PIRF_CAPACIDADE (22)_RevA
