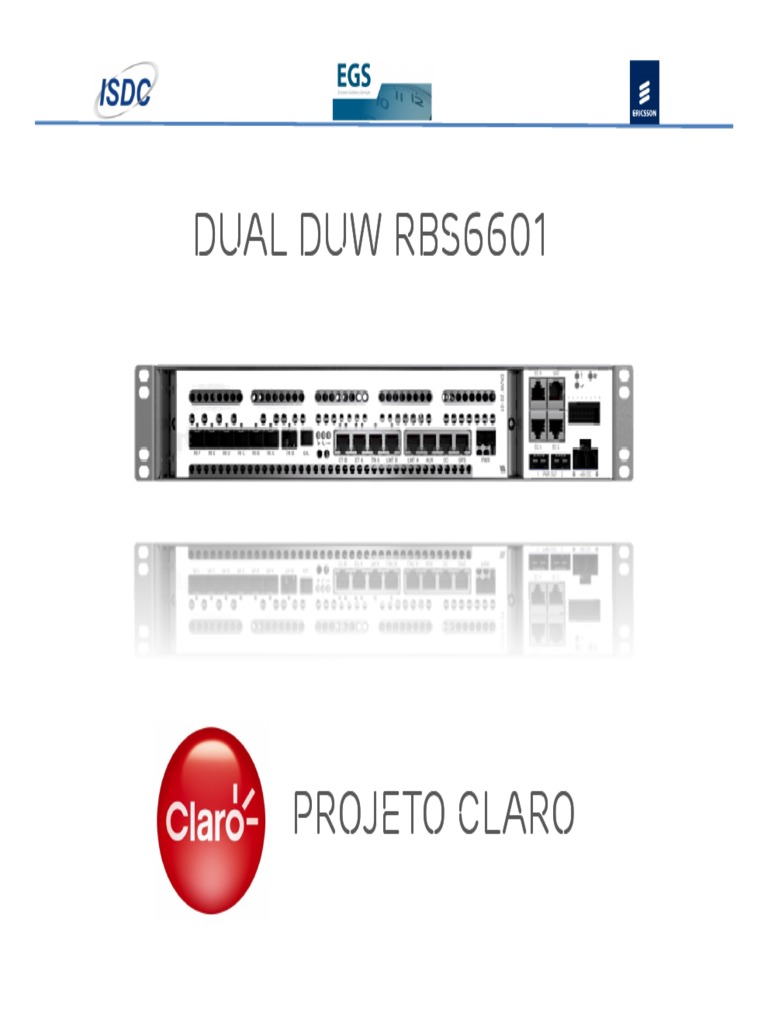

Dual DUW RBS6601

Projeto claro
Materiais necessários
• 2 RBS 6601 (SUP + DUW)
• 6 RRUW - 3 850 + 3 2100*
• 1 Cabo RPM 777 01/00180 ou 1 RPM 777 310/00180
• 1 Cabo RPM 777 01/001000
• 1 Cabo RPM 777 263/01000
• 1 Cabo RPM 777 279/01000

Scripts necessários
• (SITE)_RBS OAM ACCESS.XML
• (SITE)_RBS EXTERNAL HW.XML Scripts Convencionais
• (SITE)_RBS SITE COMPLETE.MO Liberados pelo RICC Scripts
• (SITE)_RBS RF CONFIGURATION.MO
• ADD_DUW_EXPAND AND MODIFY.XML Script Padrão para todos sites
a ser distribuído pelo ISDC

* Valores podem ser alterados de acordo com a configuração do Site

Conexões entre as DUWs

Ref Product No. Conections

1 RPM 777 01/00180 ou RPM 777 310/00180 DUW Master EC - SUP Master ECA
2 RPM 777 01/001000 DUW Master AUX - SUP Slave ECA
3 RPM 777 263/01000 DUW Master IDL - DUW Slave IDL
4 RPM 777 279/01000 DUW Master RI F - DUW Slave RI F

DUW SLAVE SUP SLAVE

DUW MASTER SUP MASTER

Conexões de Sistema Irradiante

X X X X X X
X X X X X X
X X X X X X
X X X X X X

RRUW 850 RRUW 2100

C B A C B A

DUW6601 DUW6601
MASTER SLAVE
 Procedimento
1. Através do EMAS, configurar a DUW Master até a execução do OAM Access, onde será
utilizado o script OAM_Access disponibilizado. É importante respeitar a versão de sw vigente
para a operadora.

2. Alimentar e cabear as RBS´s de acordo com o desenho mostrado. O cabo entre as portas IDL
tem posição correta para cada RBS, como mostrado abaixo:

DUW SLAVE

DUW MASTER
 Procedimento
3. Executar o script ADD_DUW_EXPAND AND MODIFY.XML via Tools/Modify RBS Equipment
Configuration. Além do cabeamento, não é necessário nenhuma configuração ou preparação
na DUW Slave.

4. Após o término do carregamento, salve um CV e dê um Restart Cold na RBS.

 Procedimento
5. Quando a conexão for restabelecida, verifique se a DUW Slave já foi reconhecida. Isto é
possível na guia Equipament selecionando a opção Subrack=1, como mostrado abaixo:

DUW MASTER

DUW SLAVE
 Procedimento
6. Neste momento inicia-se a sincronização entres as DUWs. Durante esta etapa a DUW Master
copia todos os arquivos para a DUW Slave. Este processo leva em torno de 15 minutos e
pode ser acompanhado via conexão Serial (Hyper Terminal) na DUW Master.

CM State: NormalActive (own), Undefined (peer), peer supa=0x20000

CM State: NormalActive (own), StandbyPassiveNotReady (peer), peer supa=0x20000
MIRRORDD: Starting complete sync of slave disk
MIRRORDD: Sync progress - 10 %
MIRRORDD: Sync progress - 20 %
MIRRORDD: Sync progress - 30 %
MIRRORDD: Sync progress - 40 %
MIRRORDD: Sync progress - 50 %
MIRRORDD: Sync progress - 60 %
MIRRORDD: Sync progress - 70 %
MIRRORDD: Sync progress - 80 %
MIRRORDD: Sync progress - 90 %
MIRRORDD: Sync progress - 100 %
MIRRORDD: Disks are synchronised
CM State: NormalActive (own), StandbyPassiveReady (peer), peer supa=0x20000

Após a exibição das informações acima, as RBSs estarão sincronizadas.

Procedimento
O processo também pode ser acompanhado via EMAS nas telas abaixo . As mesmas são exibidas na
guia Containment (MOM Based)

Quando o processo de sincronização estiver terminado, o status mudará de PassiveNotReady para

PassiveReady
Erros Conhecidos
Erro 1: Durante a execução do Site Equipment, o erro abaixo é exibido:

Solução: A DUW Slave não está configurada, provavelmente pela não execução do script
ADD_DUW_EXPAND AND MODIFY.XML via Modify RBS Equipment

Erro 2: Durante a execução do Modify RBS Equipment, o processo trava na tela abaixo:

Solução: A DUW Slave não foi reconhecida. Verificar a alimentação e o cabeamento entre as DUWs
