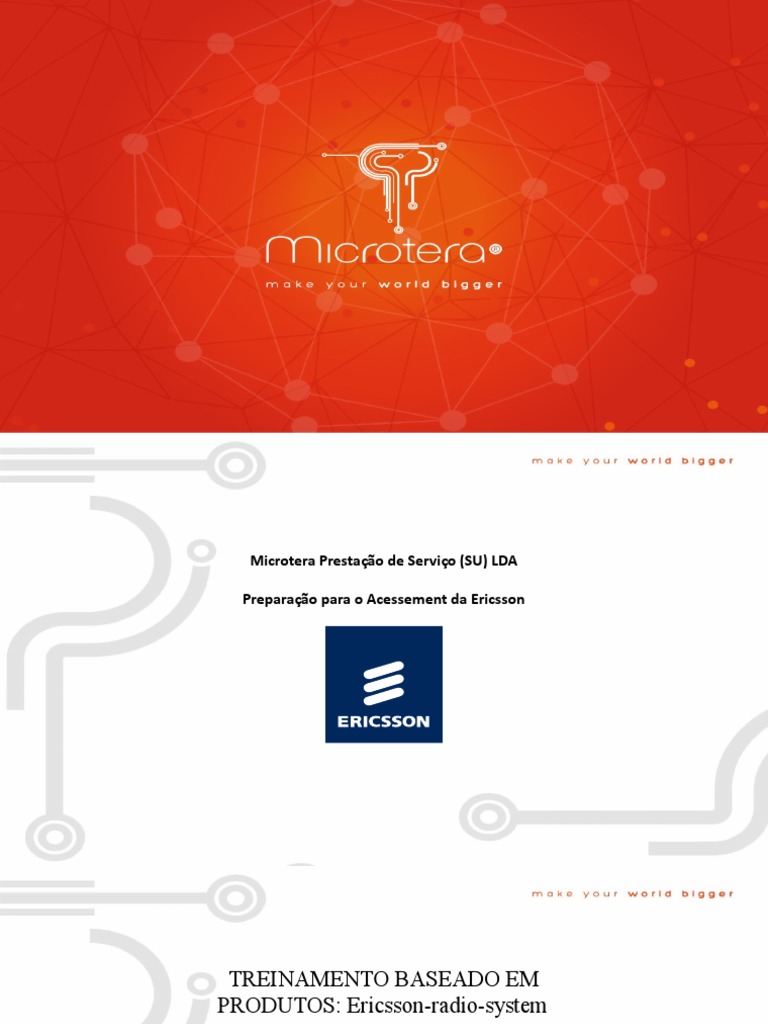

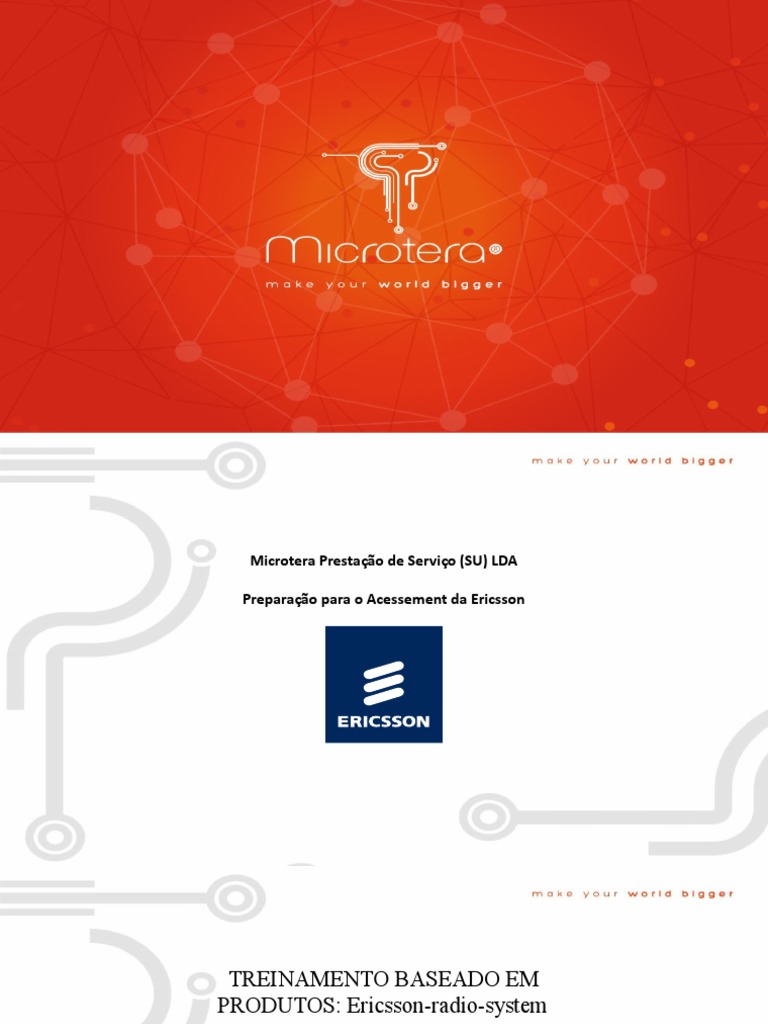

Microtera Prestação de Serviço (SU) LDA

Preparação para o Acessement da Ericsson

 TREINAMENTO BASEADO EM
PRODUTOS: Ericsson-radio-system
 Resultados de aprendizagem do módulo pretendido

Após a conclusão bem-sucedida deste módulo, UM TÉCNICO ENGENHEIRO deve ter:

1. Compreensão clara dos módulos ERS

2. Procedimentos de instalação
VISÃO GERAL DO ERS
 EVOLUÇÃ
O

COMPATIBILIDA
DE

RBS 6000 ERICSSON RÁDIO SYSTEM

BASEBAND BASEBAND

RBS 6000
ERICSSON RÁDIO SYSTEM BASEBAND
BASEBAND
O Ericsson Radio System é compatível com RBS 6000 HW e SW. A
banda base antiga funciona com novos rádios e vice-versa. Isso
protegerá os investimentos que as operadoras já fizeram na
implantação do RBS 6000. Pode reutilizar os existentes.
 6000 SERIES VS ERS
TODOS PRODUTOS NOVOS PRODUTOS
  6000 SERIES TECH ERICSSON RADIO SYSTEM (ERS)
TECH
    DIGITAL
RBS DIGITAL UNIT RADIO UNIT RBS RADIO UNIT
UNIT

GSM 6601, DUG RRUS, RRUW, RUS GSM

6101,6102, ENCLOSURE SERIES
WCDMA 6201 etc DUW WCDMA BASEBAND RADIO xxxx
LTE
LTE DUL/DUS
5G/NR

BAND FREQ (MHz

B20 800

B8 900

B3 1800

B1 2100
O portfólio inclui produtos nas áreas de rádio e soluções de sites RAN Compute

NOSSOS PRINCIPAIS
BENEFÍCIOS

O ERS foi projetado para atender a todos os tipos

de sites e cenários de tráfego (menor área ocupada
pelo site com o menor consumo de energia)
 ESPECIFICAÇÕES ERS 6320

Gabinete 630 BFM901591 / 1

O gabinete 6320 é um gabinete externo multi padrão para locais

remotos principais. Ele é projetado para suportar uma combinação
de GSM, WCDMA e LTE no mesmo gabinete, garantindo assim
uma transição suave entre as tecnologias de rádio.
O gabinete 6320 é a escolha ideal ao desafiar
implantações para evitar o esticamento e a fundação /
preparação do solo para o equipamento. Graças ao seu
pequeno formato, simplifica a aquisição e instalação do
local em um poste ou parede.
 ERS BASEBAND
Baseband 6630
 Basebande 6630 faz parte da Ericsson Radio Syste e tem uma prática de
construção de 1 HU de 19 polegadas. Possui as mesmas capacidades e
capacidades de modo misto do Baseband 5216. O Baseband 6630 é
independente e tem seu próprio controle de temperatura. Ele também tem
suporte para 15 portas CPRI.
 Baseband 6630 é normalmente recomendado para novas instalações onde
uma prática de construção de 19 polegadas é usada. Baseband 6630 é igual a
19 polegadas Baseband Mais Unit + Baseband 5216 + Baseband R503

Baseband 5216
 Baseband 5216 faz parte do ericsson Radio System e fornece os recursos de
processamento de banda base para a codificação e decodificação do
processamento de controle de rádio uplink e downlink, a sincronização da
rede de rádio, a interface IP e a interface O&M para o Ericsson Radio
System. Baseband 5216 reúne LTE FDD & TDD, WCDMA e GSM na
mesma arquitetura de hardware e software, fornecendo às operadoras
flexibilidade e escalabilidade incomparáveis .
 Baseband 5216 é a unidade de base de capacidade premium projetada para
lidar com locais de extrema capacidade e fornecer flexibilidade com operação
simultânea de três padrões em uma unidade de banda de base.
 Interfaces de conexão de rádio ERS

2219 interfaces de conexão e 2217 interfaces de conexão

4428 interfaces de conexão

Radio 2217
FGC1012845
O Radio 2217 é um rádio macro 2T / 2R externo com potência de saída de
2X40W. O Radio 2217 pode ser combinado com o Radio 0208 para aumentar a
quantidade de ramais do receptor de 2 para 4. Ele faz parte do portfólio do
Ericsson Radio com excelente desempenho de rádio para ampla área 3GPP
produtos de rádio.
O tamanho e peso do Radio 2217 são reduzidos em 50% em relação ao RRUS
11. Seu peso é de apenas 12 Kg e seu volume é de apenas 10 litros. A eficiência
de energia é melhorada em 50%. O rádio 2217 tem o menor consumo de
energia do setor.

O Rádio 2217 é um rádio multi-standar, compatível com WCDMA e LET. Suports

WCDMA corrier capacidade de até 6 operadoras ou até 40 MHz L ...
Radio 2219
FGC1013155
Rádio 2219 em um rádio macro T / 2R externo com potência de saída
de até 2x80W. O Radio 2219 pode ser combinado com o Radio 0208
para aumentar o portfólio do Ericsson Radio System.
O Rádio 2219 é pequeno (17 litros) e leve (17 Kg), suporta GSM,
WCDMA e LTE com até 7 operadoras de GSM, até 8 operadoras de
WCDMA e até 40 MHz LET. Uma combinação de dois padrões é
compatível com um IBW de até 40 MHz.
O sistema ferroviário da Ericsson oferece grande flexibilidade em
termos de instalação. O rádio 2219 pode ser montado verticalmente
nas posições de reboque de trilhos da Ericsson e usa a instalação de
um ...
Rádio 2219 e 2217
Radio 4428
FGC1013537

Rádio 4428 é um rádio macro 4T / 4R com potência de saída 4x40W. Ele faz
parte do portfólio do Ericsson Radio System com excelente desempenho de
rádio e eficiência de energia para produtos de rádio 3GPP de área ampla.

O Radio 4428 usa seu suporte de dimensões pequenas e inteligentes para

uma ampla variedade de cenários de montagem e fornece uma flexibilidade
pioneira em seu segmento de produção com a instalação de um parafuso.
Com o Radio 4428, a Ericsson evolui a parte do macro rádio do portfólio
para se tornar ainda mais flexível e as instalações de macro rádio
multibanda.
Radio 4428
FGC1013537
 ERS Radio

O rádio estende remotamente o alcance do Sistema de Rádio e é

projetado para ser localizado próximo à antena. O rádio faz parte de um
conceito de construção modular e que permite uma variedade de
alternativas de instalação que também são fáceis de expandir. O
pequeno tamanho do rádio, juntamente com as soluções de montagem
flexíveis, reduzem o volume do local.
 REQUISITO DE INSTALAÇÃO
Requisitos de instalação de postes de rádio
Para garantir um fluxo de ar adequado entre as unidades,
permita um mínimo de 400 mm
espaço livre entre rádios instalados verticalmente em um trilho
horizontal em um único
polo, ou uma instalação de polo duplo. Permitir uma distância
vertical mínima de 500 mm
entre o rádio e a antena, se instalado acima ou abaixo de uma
antena. O
a distância mínima da parte inferior do rádio ao chão é de 300
mm.
Deixe um espaço livre mínimo de 40 mm entre os rádios
instalados lado a
lado no trilho quando a temperatura ambiente deve estar acima
de + 45 ° C.

Nota: Um rádio não pode ser instalado na posição mais alta de

um poste ou
mastro.
 REQUISITO DE INSTALAÇÃO

Requisitos de instalação de parede externa de rádio

Para garantir um fluxo de ar adequado entre as

unidades, permitem um mínimo de 400 mm
espaço livre entre rádios instalados verticalmente em um trilho
horizontal em uma parede.
Deixe uma distância vertical mínima de 500 mm entre o rádio e
a antena, se instalado acima ou abaixo de uma antena. A
distância mínima do fundo
do rádio para o chão é de 300 mm. Deixe um espaço livre
mínimo de 9 mm (criado pelos blocos de distância).
 REQUISITO DE INSTALAÇÃO

Requisitos de instalação de parede interna de rádio

Para garantir um fluxo de ar adequado entre as unidades,

permita um mínimo de 400 mm
espaço livre entre rádios instalados verticalmente em um trilho
horizontal em uma parede.
A distância mínima da parte inferior do rádio ao chão é de 300
mm.
Deixe um espaço livre mínimo de 9 mm (criado pelos blocos de
distância)
entre rádios instalados lado a lado no trilho. Deixe um espaço
livre mínimo de 40 mm entre os rádios instalados lado a
lado no trilho quando a temperatura ambiente é
deverá estar acima de + 45 ° C.
Radio 2219
BASEBAND 6630 E 6620
 UNITEL / ERICSSON

CONFIGURAÇÃO DA INSTALAÇÃO E
PADRÃO DE QUALIDADE
