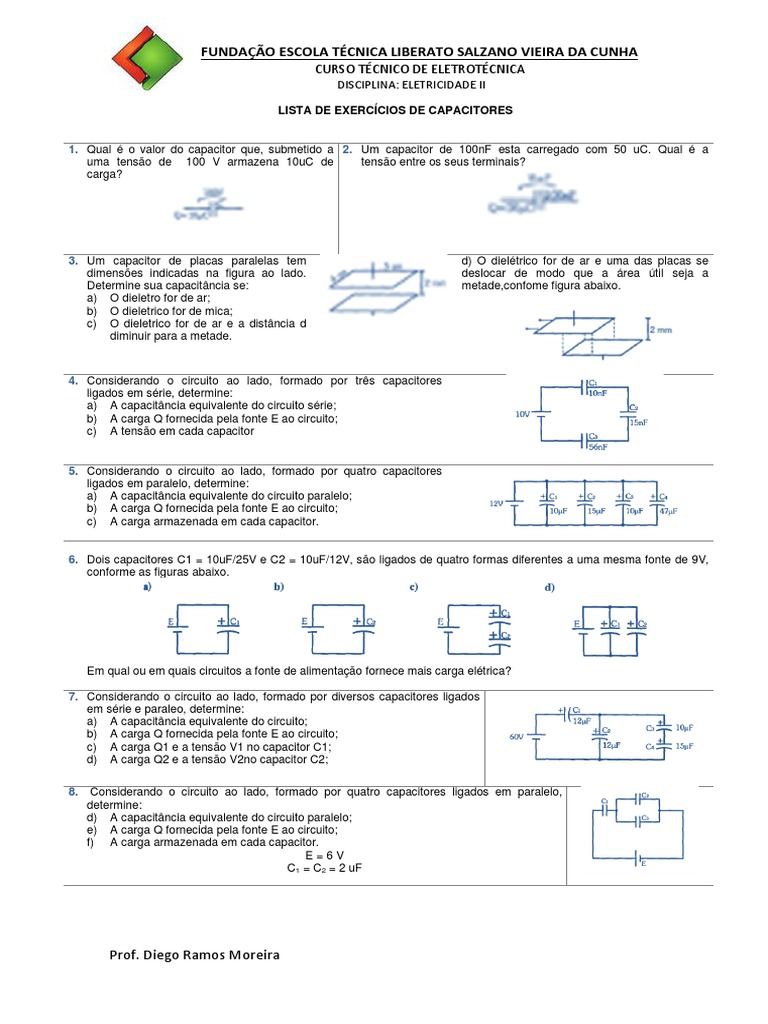

FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA

CURSO TÉCNICO DE ELETROTÉCNICA

DISCIPLINA: ELETRICIDADE II

LISTA DE EXERCÍCIOS DE CAPACITORES

1. Qual é o valor do capacitor que, submetido a 2. Um capacitor de 100nF esta carregado com 50 uC. Qual é a
uma tensão de 100 V armazena 10uC de tensão entre os seus terminais?
carga?

3. Um capacitor de placas paralelas tem d) O dielétrico for de ar e uma das placas se

dimensões indicadas na figura ao lado. deslocar de modo que a área útil seja a
Determine sua capacitância se: metade,confome figura abaixo.
a) O dieletro for de ar;
b) O dieletrico for de mica;
c) O dieletrico for de ar e a distância d
diminuir para a metade.

4. Considerando o circuito ao lado, formado por três capacitores

ligados em série, determine:
a) A capacitância equivalente do circuito série;
b) A carga Q fornecida pela fonte E ao circuito;
c) A tensão em cada capacitor

5. Considerando o circuito ao lado, formado por quatro capacitores

ligados em paralelo, determine:
a) A capacitância equivalente do circuito paralelo;
b) A carga Q fornecida pela fonte E ao circuito;
c) A carga armazenada em cada capacitor.

6. Dois capacitores C1 = 10uF/25V e C2 = 10uF/12V, são ligados de quatro formas diferentes a uma mesma fonte de 9V,
conforme as figuras abaixo.

Em qual ou em quais circuitos a fonte de alimentação fornece mais carga elétrica?

7. Considerando o circuito ao lado, formado por diversos capacitores ligados

em série e paraleo, determine:
a) A capacitância equivalente do circuito;
b) A carga Q fornecida pela fonte E ao circuito;
c) A carga Q1 e a tensão V1 no capacitor C1;
d) A carga Q2 e a tensão V2no capacitor C2;

8. Considerando o circuito ao lado, formado por quatro capacitores ligados em paralelo,

determine:
d) A capacitância equivalente do circuito paralelo;
e) A carga Q fornecida pela fonte E ao circuito;
f) A carga armazenada em cada capacitor.
E=6V
C1 = C2 = 2 uF

Prof. Diego Ramos Moreira

 FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA
CURSO TÉCNICO DE ELETROTÉCNICA
DISCIPLINA: ELETRICIDADE II
9. Um capacitor de 20 uF possui 450 uC de carga em suas placas. Determine a tensão sobre o
capacitor.

10. Aplicando 30 V sobre as placas de um capacitor de placas paralelas resulta em uma carga de 450 uC
sobre suas placas. Encontre a capacitância do capacitor.

11. Um capacitor de placas paralelas tem dimensões de 1,2 cm x 1,6 cm e separação entre as placas de
0,15 mm. Se as placas são separadas por mica, calcule a capacitância.

12. Encontre Ceq para o circuito

13. A chave na Figura é fechada em t =0. Desenhe as curvas de carga do capacitor: Vc e iC para t >0s,
calculando os valores para 𝑡 = 1𝜏, 𝑡 = 2𝜏, 𝑡 = 3𝜏, 𝑡 = 4𝜏, 𝑡 = 5𝜏, 𝑡 = 100𝜏.

14. A chave na Figura esteve na posição 1 por um longo tempo. Se a chave é movida para a posição 2
em t = 0. Desenhe as curvas de descarga do capacitor: Vc e ic para t >0s, calculando os valores para
𝑡 = 1𝜏, 𝑡 = 2𝜏, 𝑡 = 3𝜏, 𝑡 = 4𝜏, 𝑡 = 5𝜏, 𝑡 = 100𝜏.

Prof. Diego Ramos Moreira

 FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA
CURSO TÉCNICO DE ELETROTÉCNICA
DISCIPLINA: ELETRICIDADE II
Respostas:

1) C = 100nF
2) V= 500V
3)
a) C = 8,9pF
b) C = 53,4pF
c) C = 17,8pF
d) C = 4,45pF
4)
a) Ceq = 5,4 nF
b) Q = 54,2nC
c) V1= 5,42 V, V2 = 3,61 V e V3 = 0,97 V
5)
a) Ceq = 82uF
b) Ceq = 984uF
c)
Q1 = 120uC
Q2 = 180uC
Q3 = 120uC
Q4 = 564uC
6) Circuito d, pois a capacitância equivalente é maior.
7) a) Ceq=7,2uF
b) Q=432uC
c) Q1=432uC e V1=36V
d) Q2 = 288uF e V2=24V
8) a) Ceq = 1,33uF
b) Q=7,98uC
c) Q1 = 7,98uC Q2=3,99uC e Q3 = 3,99uC
9) 22.5 V
10) 15uF
11) 56,6 pF
12) 10 F

13) 14)
Tempo Vc Ic
0τ 0,0000 V 3,00000× 10−4 A
1τ 7,5854 V 1,10364× 10−4 A
2τ 10,3760 V 4,06006× 10−5 A
3τ 11,4026 V 1,49361× 10−5 A
4τ 11,7802 V 5,49469× 10−6 A
5τ 11,9191 V 2,02138× 10−6 A
100 τ 12,0000 V 1,11602× 10−47 A
