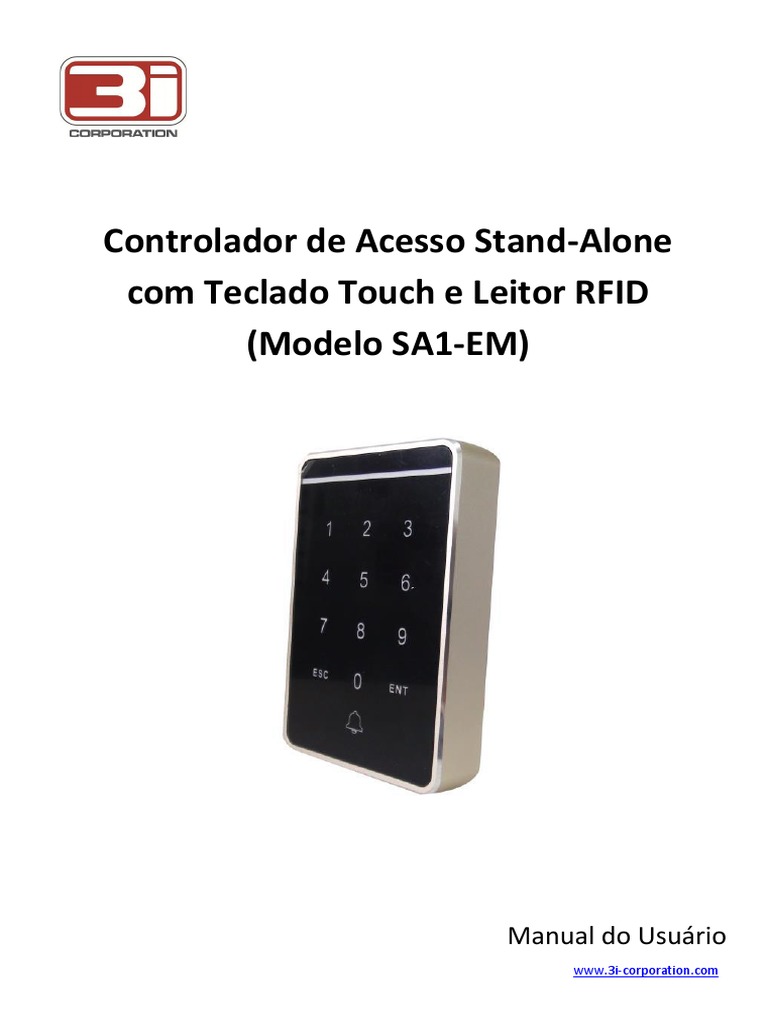

Controlador de Acesso Stand-Alone

com Teclado Touch e Leitor RFID

(Modelo SA1-EM)

Manual do Usuário
www.3i-corporation.com
 Controlador de Acesso Stand-Alone modelo SA1-EM

SUMÁRIO
1. Principais Características ................................................................................................................... 3

2. Diagrama de Conexões ...................................................................................................................... 3

3. Visão Geral ........................................................................................................................................ 4

4. Modos de Liberação de Acesso ......................................................................................................... 4

4.1 Modo “Cartão ou Senha” .................................................................................................................. 4

4.2 Modo “Cartão e Senha” .................................................................................................................... 5

4.3 Modo “Apenas Senha” ...................................................................................................................... 6

5. Entrando em Modo Programação ..................................................................................................... 6

6. Modificando a Senha de Administrador ............................................................................................ 7

7. Cadastrando Cartões Sequencialmente ............................................................................................. 7

8. Cadastrando Cartões e Associando a Números de Usuários Específicos ............................................ 7

9. Excluindo Cartões .............................................................................................................................. 8

10. Excluindo Cartões Através do Número de Usuário .......................................................................... 8

11. Excluindo Todos os Cartões Cadastrados ......................................................................................... 8

12. Configurando o Modo de Liberação de Acesso ................................................................................ 8

13. Configurando o Tempo de Abertura de Porta (Ativação do Relé) ..................................................... 9

14. Configurando/Alterando a Senha de Liberação de Acesso ............................................................... 9

15. Limpando a Senha de Liberação de Acesso ...................................................................................... 9

16. Retornando as Configurações aos Padrões de Fábrica .................................................................... 10

17. Sobre o SIM-Card Interno ............................................................................................................... 11

www.3i-corporation.com 2
 Controlador de Acesso Stand-Alone modelo SA1-EM

1. Principais Características

Material Gabinete metálico com frontal em acrílico

Dimensões (mm) 110 x 75 x 20
Alimentação DC 9~16V
Corrente < 80mA
Relé de Abertura de Porta 30V/1A
Temperatura de Operação -40°C ~ 70°C
Método de Configuração Via teclado
Padrão RFID EM-ID (125KHz)
Distância de Leitura dos Cartões 3~10cm
Métodos de Verificação Cartão RFID e/ou Senha
Capacidade de Armazenamento 6399 usuários

2. Diagrama de Conexões

O diodo 1N4007 em paralelo com a fechadura elétrica/eletromagnética ou eletroímã é de

fundamental importância para evitar danos à fonte de alimentação e, principalmente, ao
controlador de acesso SA1-EM.

Nota sobre as campainhas eletrônicas

Diferentemente das campainhas elétricas, as eletrônicas

possuem entradas separadas para alimentação (normalmente
12VDC) e para controle (uma entrada que necessita de apenas
um pulso de baixa corrente para acioná-la).

www.3i-corporation.com 3
 Controlador de Acesso Stand-Alone modelo SA1-EM

3. Visão Geral
O SA1-EM é um controlador de acesso autônomo (stand-alone) para uma única porta (single-
door) com capacidade de armazenamento de até 6399 usuários, sendo que cada usuário pode
possuir um cartão e uma senha de acesso personalizada.
A abertura de porta é feita através de um relé interno de contato seco que suporta até
30VDC/1A. Caso o eletroímã ou fechadura elétrica a ser comandada necessite de uma tensão
e/ou corrente superiores à capacidade desse relé interno, então um relé externo de maior
capacidade deverá ser utilizado.
O tempo de acionamento do relé de abertura de porta é configurável e vai de 0 (apenas um
pulso) a 98 segundos. Ele é acionado toda vez que um cartão cadastrado é lido e/ou uma
senha válida é digitada ou quando o botão de saída é pressionado. Esse botão deve ser do tipo
“Normalmente Aberto” e estar conectado entre o fio verde do dispositivo e o terra da fonte de
alimentação.
Toda vez que um acesso é liberado, a cor do LED frontal muda de azul para verde,
permanecendo nessa cor pelo tempo de acionamento do relé de abertura de porta.
O dispositivo possui um botão frontal para acionamento de campainha. Os contatos desse
botão estão disponibilizados através dos fios azul e amarelo (pinos 7 e 8). Ele possui baixíssima
capacidade de corrente, portanto só pode ser utilizado para controle de campainhas
eletrônicas.
O dispositivo possui 3 tipos de senhas com funções distintas:
 Senha de administrador: Utilizada para a configuração do dispositivo;
 Senha para liberação de acesso: Utilizada para a abertura de porta, quando o
dispositivo estiver operando nos modos “Cartão ou Senha” e “Somente Senha”;
 Senha de usuário: Utilizada para a abertura de porta, quando o dispositivo estiver
operando no modo “Cartão e Senha” (cada usuário possui sua própria senha de acesso
personalizada).
Por se tratar de um controlador de acesso básico, não há opção para configuração de turnos
ou restrição de horários de acesso para os usuários.

4. Modos de Liberação de Acesso

O dispositivo possui 3 modos de liberação de acesso: “Cartão ou Senha”, “Cartão e Senha” e
“Apenas Senha”. Nas seções a seguir detalharemos cada um desses modos.

4.1 Modo “Cartão ou Senha”

O acesso é liberado mediante apresentação de um cartão previamente cadastrado ou da
digitação da “Senha de Liberação de Acesso”. O dispositivo possui uma única senha desse tipo,
portanto não é possível fornecer senhas distintas para cada um dos usuários cujo acesso é
controlado.

www.3i-corporation.com 4
 Controlador de Acesso Stand-Alone modelo SA1-EM

Nesse modo, os LEDs frontais (azul e verde) e a buzina se comportam da seguinte forma:

LED Azul LED Verde Buzina

Dispositivo em repouso
Um cartão registrado é aproximado
ou a senha de liberação de acesso é
digitada
Um cartão não registrado é
aproximado ou uma senha de
liberação de acesso incorreta é
digitada
Aceso de forma contínua Apagado Desligada
Apagado enquanto durar o Aceso de forma contínua, 2 bips curtos
tempo de abertura de enquanto durar o tempo
porta de abertura de porta
Aceso de forma contínua Apagado 1 bip longo

4.2 Modo “Cartão e Senha”

O acesso é liberado mediante apresentação de um cartão previamente cadastrado e a
digitação de sua respectiva senha de acesso. Para cada cartão e, por conseguinte, para cada
usuário, é possível configurar uma senha personalizada, aumentando com isso o nível de
segurança no controle de acesso.
Quando um cartão é cadastrado (em modo programação), a senha padrão 888888 é atribuída
àquele usuário. Uma vez que o dispositivo esteja fora do modo programação e configurado
para liberação de acesso por “Cartão e Senha”, o próprio usuário poderá alterar sua senha,
bastando para isso executar os seguintes passos:
1. Digite 9. O LED verde se acenderá de forma contínua;
2. Aproxime o cartão. O dispositivo gerará um bip curto;
3. Digite os 6 dígitos da senha atual (a senha padrão é 888888);
4. Pressione a tecla ENT;
5. Digite os 6 dígitos da nova senha;
6. Pressione a tecla ENT;
7. Digite mais uma vez os 6 dígitos da nova senha;
8. Pressione a tecla ENT para finalizar a operação. Em caso de êxito, o dispositivo gerará
2 bips curtos.

O usuário, para liberar seu acesso, deverá aproximar seu cartão do dispositivo. Nesse
momento um bip curto será gerado e o LED verde passará a piscar mais rapidamente. O
usuário deverá então digitar sua senha e pressionar a tecla ENT. O acesso será liberado caso o
cartão esteja devidamente cadastrado e a senha correta tenha sido digitada.

www.3i-corporation.com 5
 Controlador de Acesso Stand-Alone modelo SA1-EM

Nesse modo, os LEDs frontais (azul e verde) e a buzina se comportam da seguinte forma:

LED Azul LED Verde Buzina

Dispositivo em repouso
Um cartão registrado é aproximado
Senha de usuário correta é digitada
(após cartão registrado ter sido
aproximado)
Um cartão não registrado é
aproximado
Senha de usuário incorreta é
digitada (após cartão registrado ter
sido aproximado)
Piscando a cada 0.5s Piscando a cada 0.5s Desligada
Piscando a cada 0.25s Piscando a cada 0.25s 1 bip curto
Apagado enquanto durar o Aceso de forma contínua, 2 bips curtos
tempo de abertura de enquanto durar o tempo
porta de abertura de porta
Aceso de forma contínua Apagado (enquanto o 1 bip longo
(enquanto o cartão estiver cartão estiver no campo
no campo de leitura RFID de leitura RFID do
do dispositivo) dispositivo)
Aceso de forma contínua Apagado por 1 segundo 1 bip longo
por 1 segundo

4.3 Modo “Apenas Senha”

O acesso é liberado mediante a digitação da “Senha de Liberação de Acesso”. O dispositivo
possui uma única senha desse tipo, portanto não é possível fornecer senhas distintas para
cada um dos usuários cujo acesso é controlado.
Nesse modo, os LEDs frontais (azul e verde) e a buzina se comportam da seguinte forma:

LED Azul LED Verde Buzina

Dispositivo em repouso
Senha de liberação de acesso
correta é digitada
Senha de liberação de acesso
incorreta é digitada
Aceso de forma contínua Piscando a cada 1s Desligada
Apagado enquanto durar o Aceso de forma contínua, 2 bips curtos
tempo de abertura de enquanto durar o tempo
porta de abertura de porta
Aceso de forma contínua Apagado por 2 segundos 1 bip longo

5. Entrando em Modo Programação

1. Pressione a tecla ENT quatro vezes seguidas;
2. Digite a senha de administrador (a senha padrão de fábrica é 123456);
3. Pressione a tecla ENT novamente. Em caso de êxito na operação, o dispositivo gerará 2
bips curtos.

Ao entrar no modo programação, o LED verde começará a piscar rapidamente, indicando que
o dispositivo está à espera de comandos. O tempo máximo de espera é de 15 segundos, após
isso o dispositivo sairá automaticamente do modo programação.
Ao iniciar um comando, o usuário terá até 15 segundos para completá-lo, caso contrário o
mesmo será abortado. Durante esse período, o LED verde permanecerá aceso de forma
contínua. Quando o comando é concluído ou abortado, o LED verde volta a piscar, indicando
que o dispositivo está novamente à espera de comandos.

www.3i-corporation.com 6
 Controlador de Acesso Stand-Alone modelo SA1-EM

O dispositivo informa o resultado da execução do procedimento de um comando através de

bips:
 2 bips curtos: Comando aceito (executado com sucesso);
 1 bip longo: Comando rejeitado.

Para sair do modo programação, digite 9 quando o dispositivo estiver à espera de comandos
(LED verde piscando).

6. Modificando a Senha de Administrador

A senha de administrador padrão é 123456. Para modificá-la, execute os seguintes passos:
1. Em modo programação, digite 0;
2. Digite a nova senha de 6 dígitos;
3. Pressione a tecla ENT;
4. Digite mais uma vez a nova senha de 6 dígitos;
5. Pressione a tecla ENT novamente, para finalizar o comando. O dispositivo gerará 2 bips
curtos caso a operação tenha sido concluída com sucesso.

7. Cadastrando Cartões Sequencialmente

O dispositivo permite cadastrar cartões de forma sequencial, associando o primeiro cartão
apresentado ao primeiro número de usuário disponível, e assim sucessivamente. Por exemplo,
caso nenhum cartão tenha sido cadastrado anteriormente, o número de usuário 0001 é
utilizado para o primeiro cartão apresentado. Caso 10 cartões tenham sido cadastrados
anteriormente, o número de usuário 0011 é utilizado para o primeiro cartão apresentado, e
assim por diante, até o número limite de usuários, que é de 6399.
Para efetuar esse procedimento, os seguintes passos devem ser executados:
1. Em modo programação, digite 1;
2. Aproxime o cartão a ser cadastrado. O dispositivo gerará 2 bips curtos caso o cadastro
ocorra com sucesso ou 1 bip longo caso o cartão já esteja cadastrado;
3. Repita o passo 2 caso deseje cadastrar outro cartão ou pressione a tecla ENT para
finalizar o comando.

8. Cadastrando Cartões e Associando a Números de Usuários Específicos

1. Em modo programação, digite 2;
2. Aproxime o cartão a ser cadastrado. O dispositivo gerará 2 bips curtos caso o cartão
seja aceito ou 1 bip longo caso o cartão já esteja cadastrado (nesse caso será
necessário apresentar outro cartão que ainda não tenha sido cadastrado no
dispositivo);
3. Digite o número do usuário (com 4 dígitos, de 0001 até 6399) ao qual se deseja
associar esse cartão;

www.3i-corporation.com 7
 Controlador de Acesso Stand-Alone modelo SA1-EM

4. Pressione a tecla ENT para confirmar. O dispositivo gerará 2 bips curtos caso o cartão
tenha sido cadastrado com sucesso;
5. Repita os passos 2, 3 e 4 caso deseje cadastrar outro cartão ou pressione a tecla ENT
novamente para finalizar o comando.

9. Excluindo Cartões
1. Em modo programação, digite 3;
2. Digite 0;
3. Aproxime o cartão que deseja excluir. O dispositivo gerará 2 bips curtos caso o cartão
tenha sido excluído com sucesso ou 1 bip longo caso o cartão não esteja cadastrado.
4. Repita o passo 3 caso deseje excluir outro cartão ou pressione a tecla ENT para
finalizar o comando.

10. Excluindo Cartões Através do Número de Usuário

1. Em modo programação, digite 3;
2. Digite 1;
3. Digite o número do usuário (com 4 dígitos, de 0001 a 6399) que deseja excluir;
4. Pressione a tecla ENT. O dispositivo gerará 2 bips curtos em caso de sucesso na
operação ou 1 bip longo em caso de falha;
5. Repita os passos 3 e 4 caso deseje excluir outro cartão/usuário ou pressione a tecla
ENT novamente para finalizar o comando.

11. Excluindo Todos os Cartões Cadastrados

1. Em modo programação, digite 3;
2. Digite 2;
3. Digite 9999;
4. Pressione a tecla ENT para finalizar o comando.

12. Configurando o Modo de Liberação de Acesso

Conforme explicado anteriormente, o dispositivo possui 3 modos de liberação de acesso:
“Cartão ou Senha”, “Cartão e Senha” e “Apenas Senha”. Para configurar em qual desses modos
o dispositivo irá operar, os seguintes passos devem ser executados:
1. Em modo programação, digite 4;
2. Digite 0 para o modo “Cartão ou Senha”, 1 para o modo “Cartão e Senha” ou 2 para o
modo “Apenas Senha”;
3. Pressione a tecla ENT para finalizar o comando.

www.3i-corporation.com 8
 Controlador de Acesso Stand-Alone modelo SA1-EM

13. Configurando o Tempo de Abertura de Porta (Ativação do Relé)

1. Em modo programação, digite 5;
2. Digite o tempo de abertura de porta com 2 dígitos (de 00 a 99);
3. Pressione a tecla ENT para finalizar o comando.

O relé se comportará de forma diferente, de acordo com os valores configurados para o tempo
de abertura de porta, conforme indicado na tabela a seguir:

Comportamento do relé de abertura de porta

Tempo configurado
(quando um acesso é liberado)
00 Gera apenas um pulso de curta duração (menor que 1 segundo)
De 01 a 98 Ativado pelo tempo configurado (de 01 a 98 segundos)
99 Alterna seu estado entre ativado e desativado, e vice-versa

14. Configurando/Alterando a Senha de Liberação de Acesso

A senha de liberação de acesso é utilizada nos modos “Cartão ou Senha” e “Somente Senha”.
Para configurá-la ou alterá-la, os seguintes passos devem ser executados:
1. Em modo programação, digite 6;
2. Digite a nova senha de 6 dígitos;
3. Pressione a tecla ENT;
4. Digite mais uma vez a nova senha de 6 dígitos;
5. Pressione a tecla ENT novamente, para finalizar o comando. O dispositivo gerará 2 bips
curtos caso a operação tenha sido concluída com sucesso.

15. Limpando a Senha de Liberação de Acesso

1. Em modo programação, digite 6;
2. Pressione a tecla ENT;
3. Pressione a tecla ENT novamente, para finalizar o comando. O dispositivo gerará 2 bips
curtos caso a operação tenha sido concluída com sucesso.

É muito importante destacar que, ao limpar essa senha, o modo de liberação de acesso
“Apenas Senha” deixará de funcionar, assim como o modo “Cartão ou Senha” passará a
funcionar como “Apenas Cartão”.

www.3i-corporation.com 9
 Controlador de Acesso Stand-Alone modelo SA1-EM

16. Retornando as Configurações aos Padrões de Fábrica

O dispositivo permite que suas configurações sejam retornadas aos padrões de fábrica, exceto
cartões e senhas de usuários, que se mantêm inalterados. Isso inclui também as senhas de
programação e de liberação de acesso. Para isso, os seguintes passos devem ser executados:
1. Desligue o dispositivo;
2. Abra-o, removendo o parafuso localizado na parte inferior de seu gabinete;
3. Localize J5 na placa:

Pino 3
Pino 2
Pino 1

Por padrão, um jumper estará conectado entre os pinos 1 e 2 de J5.

4. Mude a posição desse jumper, conectando-o entre os pinos 2 e 3 de J5:

Pino 3
Pino 2
Pino 1

5. Ligue o dispositivo. Nesse momento, 2 bips curtos serão gerados para indicar o retorno
das configurações ao padrão de fábrica;
6. Desligue o dispositivo novamente e retorne o jumper à sua posição original (conectado
entre os pinos 1 e 2 de J5);
7. Feche o gabinete do dispositivo.

www.3i-corporation.com 10
 Controlador de Acesso Stand-Alone modelo SA1-EM

17. Sobre o SIM-Card Interno

Ao abrir o dispositivo, você notará algo que, a princípio, parece com um SIM-Card daqueles
utilizados em celulares e modems 2G, 3G e 4G, mas na verdade não existe nenhuma relação.
Esse cartão é apenas uma memória utilizada para o armazenamento de todas as configurações
do dispositivo.
Os dados desse cartão poderão ser copiados para outros cartões, caso deseje que vários
dispositivos tenham a mesma configuração. Para efetuar essa cópia será necessário o uso de
um dispositivo chamado “SIM Cloner” ou “SIM Copier” (em português, “Clonador de SIM” ou
“Copiador de SIM”):

www.3i-corporation.com 11
