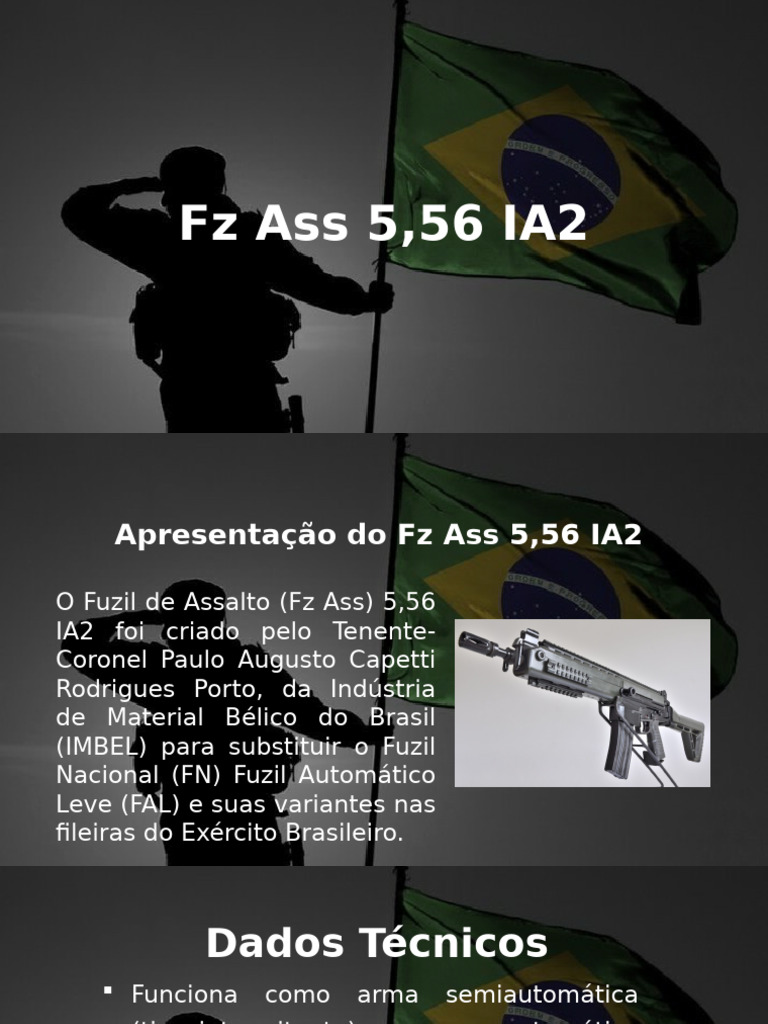

Fz Ass 5,56 IA2

Apresentação do Fz Ass 5,56 IA2

O Fuzil de Assalto (Fz Ass) 5,56

IA2 foi criado pelo Tenente-
Coronel Paulo Augusto Capetti
Rodrigues Porto, da Indústria
de Material Bélico do Brasil
(IMBEL) para substituir o Fuzil
Nacional (FN) Fuzil Automático
Leve (FAL) e suas variantes nas
fileiras do Exército Brasileiro.
 Dados Técnicos
 Funciona como arma semiautomática
(tiro intermitente) ou arma automática
(tiro contínuo), com trancamento por
ferrolho rotativo, sendo alimentada por
um carregador com capacidade para 30
(trinta) cartuchos que segue o padrão do
Draft Stanag 4179, que se encaixa no
receptor existente na parte inferior da
caixa da culatra.
 Dados Técnicos
 O ciclo de funcionamento (automático ou
semiautomático) é através da ação
indireta dos gases resultantes da queima
da carga de projeção. Para o
aproveitamento de tal força existe uma
tomada de gases em um ponto do cano.
 Dados Técnicos
 Possui cano com 6 raias, passo de 254
mm(10”) à direita e rosca para quebra-
chamas, que, por ocasião do disparo,
dispersa os gases e chamas na boca da
arma, além de permitir o lançamento de
granada de bocal e ter o efeito secundário
de compensador. A alma raiada e a câmara
recebem camada de cromo duro a fim de
aumentar a vida útil do cano e facilitar a
 Funcionamento
 E Situação inicial: Arma municiada
alimentada e carregada
 Municiar: inserir cartuchos no carregador
 Alimentar: inserir o carregador municiado na
arma
 Carregar: fazer o primeiro cartucho do
carregador alojar-se na câmara.
Desengatilhamento e percussão:
 Funcionamento
 Desengatilhamento e percussão: Quando a
tecla do gatilho é acionada o martelo é
liberado, e este, impulsionado por sua
mola, choca-se violentamente contra a
cauda do percussor.
 O percussor movimenta-se para a frente
até que sua ponta atinja a espoleta,
ocasionando a deflagração da mesma e
queima da carga propelente do cartucho.
 Funcionamento
 A expansão dos gases decorrente da queima
da carga propelente, expande o estojo, força
o ferrolho à retaguarda, enquanto
impulsiona o projétil à frente. Nessa situação
é necessário que o ferrolho esteja
“trancado”, ou seja, impedido o seu
movimento à retaguarda.
 Com a saída do projétil da boca do cano,
ocorre o destrancamento e abertura.
 Componentes
 Cano
 Bloco do cilindro de gases
 Obturador do cilindro de gases
 Cilindro de gases
 Êmbolo do cilindro de gases
 Mola do êmbolo do cilindro de gases
 Caixa da culatra
 Ferrolho
 Impulsor do ferrolho
 Armação
 Martelo
 Molas recuperadoras
 Características Gerais
Vo 780 m/s (SS109)
Raiamento 6 raias passo 254 mm (10") à
direita
Cadência > 730 tpm
Alcance útil 300 m
Alcance máximo 1800 m
Alcance de utilização > 600 m
 Características Gerais
Peso sem carregador e sem 3,38 kg
acessórios
Peso carregador vazio 0,12 Kg
Alumínio Aço 0,25 kg
Peso carregador com 30 tiros 0,50 Kg
Alumínio Aço 0,63 Kg

Comp. coronha aberta 0,85 m

Comp. coronha rebatida 0,64 m
Comp. Cano 0,35 m
Vida do cano > 6.000 tiros
 Desmontagem e Montagem
1. Medidas preliminares
a)Retirar o carregador: pressionar o retém do
carregador, situado na face direita da armação ou
pressionar para frente à alavanca do retém do
carregador, liberando o carregador para fora de seu
alojamento na caixa da culatra.
b)Executar dois golpes de segurança: recuar,
agindo na alavanca de manejo, o conjunto ferrolho
impulsor do ferrolho duas vezes (golpes de
segurança) examinar a câmara e deixá-lo voltar à sua
posição mais avançada, sem apertar o gatilho.
c)Travar a arma: posicionar o registro de tiro e
segurança na posição de segurança (letra “S”),
deixando o martelo em sua posição mais recuada.
 Desmontagem e Montagem

2. Pino da armação. Soltar o pino da

armação pressionando pelo lado direito
para fora de seu alojamento na armação,
até o limite de saída, observado pela
ação do retém do pino da armação (peça
259). Abrir a arma.
 Desmontagem e Montagem

3. Tampa da caixa da culatra e conjunto

ferrolho-impulsor do ferrolho. Puxar para
trás a tampa da caixa da culatra, que
deverá sair juntamente com o conjunto
ferrolho - impulsor do ferrolho, molas
recuperadoras e suporte da haste das
molas recuperadoras, tendo-se cuidado
em apoiar pela frente da tampa para
que o conjunto impulsor do ferrolho não se
solte e seja lançado à frente.
 Desmontagem e Montagem

4. Pino do percussor do impulsor do ferrolho

Retirar o pino do percussor com auxílio de
um toca-pino (ou a ponta de um cartucho),
tendo atenção em apoiar o percussor (50C)
para que este não se salte devido à ação
da mola do percussor (51C).
 Desmontagem e Montagem
5. Percussor e mola do percussor Deslizar o
percussor (peça 50C) para trás, retirando-
o para fora de seu alojamento, juntamente
com sua mola (peça 51C).

6. Pino do ferrolho Levar o ferrolho à frente e

retirar o pino do ferrolho. Atenção ao
posicionamento do pino do ferrolho.
 Desmontagem e Montagem
7. Ferrolho. Retirar o ferrolho do seu alojamento
no impulsor.

8. Guarda-mão

[Link] pino do guarda-mão Pelo lado

esquerdo acionar o pino do guarda-mão (275),
com auxílio de um toca pino ou ponta de
um cartucho, ou um dedo, retirando-o
completamente pelo lado direito e liberando-o,
então, do guardamão.
 Desmontagem e Montagem
8.2 Desencaixar guarda-mão da luva de
fixação do cano Movimentar todo o conjunto
do guarda-mão para frente fazendo com
que o mesmo se solte do encaixe da luva de
fixação do cano (220A).

8.3 Corpo do guarda-mão superior Apoiando

pelo corpo do guarda-mão inferior, desencaixar
o corpo superior do guarda-mão puxando-o para
trás e girando-o para fora
 Desmontagem e Montagem
8.4 Corpo do guarda-mão inferior Girar
em sentido anti-horário o corpo do guarda-
mão inferior para que o mesmo se solte do
conjunto do cano.

9. Isolador do guarda-mão Puxar para

cima o isolador, soltando-o do corpo
inferior do guarda-mão.
 Desmontagem e Montagem
10. Obturador do cilindro de gases
Comprimir o botão do retém do cilindro de
gases, com o dedo ou com auxílio de toca
pino ou ponta de cartucho, girando-o ¼ de
volta no sentido horário soltando todo
conjunto obturador pela frente.

11. Cilindro de gases, embolo e mola do

embolo Deslizar o cilindro de gases,
êmbolo e a mola do embolo a retaguarda.
Mantendo o êmbolo à retaguarda, retirar o
cilindro de gases, em seguida, retirar o
êmbolo e a mola, levando-os a frente e
para o lado.
Desmontagem e Montagem

Montagem - A montagem deve ser

realizada na ordem inversa da que foi
adotada par a desmontagem.
 Incidente de Tiro
Incidente de Causas Correção
tiro
Realizar desobstrução de
Falta de recuo ou insuficiência de gás: o ferrolho não recuou, ou o fez de possíveis resquícios de carga
Falha na modo incompleto, e não extraiu, ou não ejetou, ou não levou propelente nos orifícios
apresentação outro cartucho à câmara de carregamento. relacionados ao obturador do
ou no Excesso de gás: o ferrolho recua cilindro de gases.
carregamento violentamente. Carregador sujo ou defeituoso Limpeza e/ ou substituição do
e fora de posição. obturador do cilindro de
gases.
Câmara Limpar a
suja Arma câmara Limpar
Falha no
suja. a arma
carregament
Munição. Retirar o
o
Ruptura de cartucho
estojo. defeituoso
Extrair e ejetar o
Falha na Munição. cartucho defeituoso
percussã Defeito no trancamento da arma, por Limpar a arma
o sujeira. Percussor defeituoso. Substituir percussor
defeituoso.
 Incidente de Tiro
Incidente de Causas Correção
tiro
Insuficiência de
Falha na gás Câmara suja Substituição de extrator e /ou mola
extração Munição do extrator Limpar a arma
Extrator defeituoso
Limpar alojamento do ejetor
Insuficiência de
Trocar mola do ejetor e/ou trocar
Falha na gases Caixa da
ejetor
ejeção. culatra suja Ejetor
Limpar a arma lubrificando-a em
defeituoso
seguida
Limpar a arma lubrificando - a em
Insuficiência de
seguida.
gases Retém do
Falha no retém Limpeza e/ou substituição do
ferrolho sujo
do ferrolho. obturador do cilindro de gases.
Carregador
Examinar e/ou substituir o
defeituoso
carregador.
Dúvidas?
