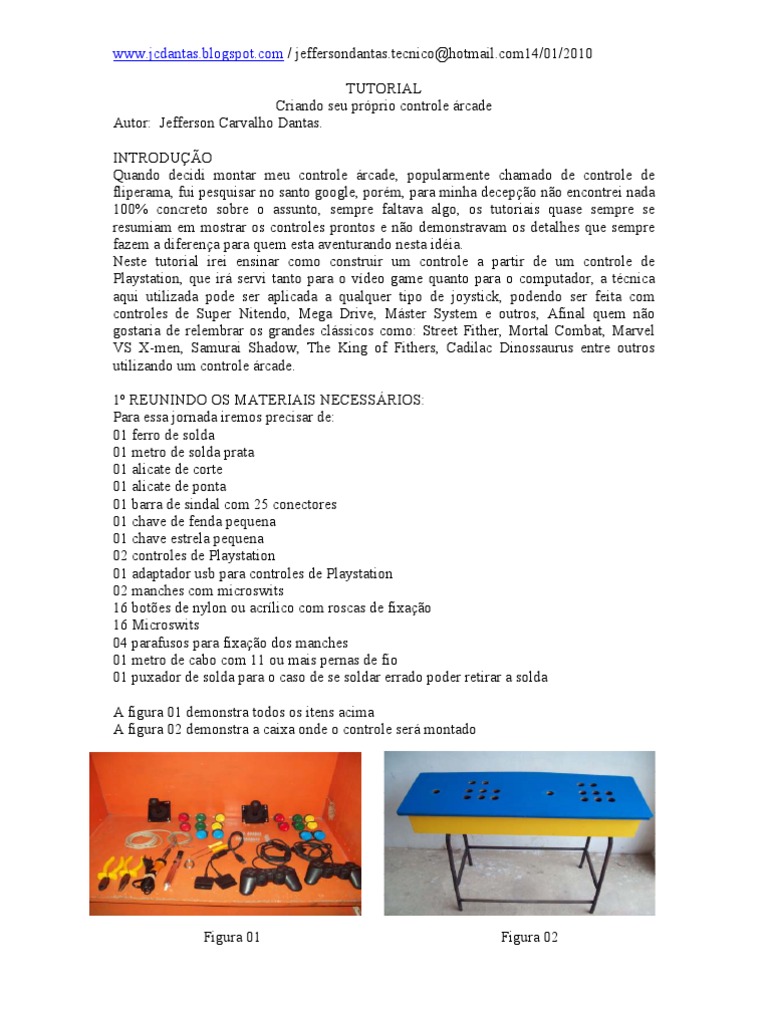

TUTORIAL
Criando seu próprio controle árcade
Autor: Jefferson Carvalho Dantas.

INTRODUÇÃO
Quando decidi montar meu controle árcade, popularmente chamado de controle de
fliperama, fui pesquisar no santo google, porém, para minha decepção não encontrei nada
100% concreto sobre o assunto, sempre faltava algo, os tutoriais quase sempre se
resumiam em mostrar os controles prontos e não demonstravam os detalhes que sempre
fazem a diferença para quem esta aventurando nesta idéia.
Neste tutorial irei ensinar como construir um controle a partir de um controle de
Playstation, que irá servi tanto para o vídeo game quanto para o computador, a técnica
aqui utilizada pode ser aplicada a qualquer tipo de joystick, podendo ser feita com
controles de Super Nitendo, Mega Drive, Máster System e outros, Afinal quem não
gostaria de relembrar os grandes clássicos como: Street Fither, Mortal Combat, Marvel
VS X-men, Samurai Shadow, The King of Fithers, Cadilac Dinossaurus entre outros
utilizando um controle árcade.

1º REUNINDO OS MATERIAIS NECESSÁRIOS:

Para essa jornada iremos precisar de:
01 ferro de solda
01 metro de solda prata
01 alicate de corte
01 alicate de ponta
01 barra de sindal com 25 conectores
01 chave de fenda pequena
01 chave estrela pequena
02 controles de Playstation
01 adaptador usb para controles de Playstation
02 manches com microswits
16 botões de nylon ou acrílico com roscas de fixação
16 Microswits
04 parafusos para fixação dos manches
01 metro de cabo com 11 ou mais pernas de fio
01 puxador de solda para o caso de se soldar errado poder retirar a solda

A figura 01 demonstra todos os itens acima

A figura 02 demonstra a caixa onde o controle será montado

Figura 01 Figura 02
www.jcdantas.blogspot.com / jeffersondantas.tecnico@hotmail.com14/01/2010

2º COLOCANDO OS BOTÕES E OS MANCHES NA MESA

Primeiro iremos colocar todos os botões na mesa cada botão possui uma rosca que o fixa
pela parte de dentro da mesa. A figura 03 demonstra a colocação dos botões.

Figura 03

03º COLOCAÇÃO DAS MICROSWITS

Após a colocação dos botões iremos colocar as microswits em cada botão. Esse
dispositivo é responsável por transmitir os pulsos quando os botões são pressionados. A
figura 04 demonstra uma microswit e a 05 demonstra a colocação.

Figura 04

Figura 05
www.jcdantas.blogspot.com / jeffersondantas.tecnico@hotmail.com14/01/2010

04º COLOCAÇÃO DOS MANCHES

A microswit dos manches ficam parafusadas neles, o que facilita a colocação, porém para
fixá-los na mesa é necessário desmonta-lo, na parte inferior do manche possui uma
presilha que deve ser retirada para que se possa desmonta-lo. A figura 06 mostra o
procedimento e afigura 07 a colocação.

Figura 06

Figura 07

Após a retirada da presilha é só retirar a manivela do manche e encaixar na mesa

recolocando a presilha no lugar para fixar e em seguida fixar o manche com os parafusos
na mesa as figuras 08 e 09 demonstram a operação.

Figura 08 Figura 09
www.jcdantas.blogspot.com / jeffersondantas.tecnico@hotmail.com14/01/2010

05º DESMONTANDO OS CONTROLES

Após a etapa da colocação dos botões e manches, é hora de desmontar com bastante
cuidado os controles, retire todos os parafusos e guarde-os, pois serão reutilizados mais
tarde, figura 10.

Figura 10

Após desmontado corte os fios dos motores, pois não serão utilizados e retire a placa de
circuito com cuidado da caixa do controle, Figura 11 e 12.

Figura 11 Figura 12

06º IDENTIFICANDO POSTOS DE CONEXÃO DO CONTROLE.

Esta etapa é mais importante, pois não pode haver erros, nos controles existem pontos
que serão ligados aos botões e manche, esse pontos são padrões em todos os controles,
são eles: , CIMA, BAIXO, ESQUEDA, DIREITA, START, SELECT, botões A,B,C e D,
Totalizando 11 botões. É preciso entender que cada item desses representa uma
microswit no controle árcade. E existe um ponto comum a todos os botões que se chama
NEUTRO. A figura 13 demonstra todos esses pontos respectivamente. Em cada ponto
desse deve ser soldado um fio que ira para a microswit e o ponto Neutro deve passar em
todos as micro swits.
www.jcdantas.blogspot.com / jeffersondantas.tecnico@hotmail.com14/01/2010

Figura 13

OBS. Cada bolinha vermelha na figura 13 representa um contato onde irá ser soldado um
fio, porém antes de ser efetuada a solda desse fio é preciso romper uma capa de plástico
que fica sobre o circuito, é importante lembrar que o ferro de solda não deve ficar mais
que 3 segundos sobre a placa, pois pode causar danos ao chip do controle, para romper a
capa de plástico basta colocar o ferro encima do contato por três segundo, dará um estalo.
Após romper o plástico deve-se colocar um pingo de solda em todos os pontos, a figura
14 demonstra os pontos já com os pingos de solda e os fios. Uma dica para soldagem é
encostar primeiro a ponta da solda no contato do controle depois o ferro, ira derreter
instantaneamente, daí tira-se o ferro primeiro e depois a solda, tudo em um movimento
rápido e uniforme. Fazendo dessa forma ira ficar um bolinha de solda no contato. Depois
coloque um pouco de solda na ponta do fio para facilitar a soldagem, desta forma não
será mais preciso o uso da solda, bastando apenas encostar o ferro na bolinha que esta na
placa e colocar o fio.

Figura 14
 www.jcdantas.blogspot.com / jeffersondantas.tecnico@hotmail.com14/01/2010

07º COLOCANDO O FIO NEUTRO EM TODOS OS MICROSWITS

As micros possuem dois contatos como mostra os círculos vermelhos na figura 04

escolha um dos contatos e solde um fio comum a todos eles como mostra a figura 15, este
fio será ligado ao contato NEUTRO do controle destacado na figura 13 na cor verde cana.
Nos outros contatos coloque um fio para cada microswits como mostra a figura 16.

Fio preto
Neutro passando
Em todos os micros

Figura 15

8º POSICIONAMENTOS DO RESTANTE DOS FIOS

Fios amarelos
e laranjas dos
botões

Figura 16
Obs. Esses fios deverão se encontrar com os fios que estão soldados no controle seguido
a ordem do manche e dos botões, para facilitar pode ser usada à barra de Sindal (figura
17).
www.jcdantas.blogspot.com / jeffersondantas.tecnico@hotmail.com14/01/2010

9º USO DA BARRA DE SINDAL

Barra de Sindal (Figura 17)

A figura 18 demonstra como deve ficar o controles com o uso da barra de sindal após a
montagem. A barra de sindal é opcional mas ajuda na manutenção dos controles para
prende-la a madeira use os parafusos retirados do controle.

Figura 18

A principal observação a respeito da conexão desses fios é que devem ser colocados na
ordem do controles, por exemplo, é preciso identificar no controles quem é quem. E ligar
exatamente os botões CIMA, BAIXO, ESQUERDA, DIREITA, START, SELECT, A,
B, C e D. como mostra a figura 19 e 20, após a montagem.
 www.jcdantas.blogspot.com / jeffersondantas.tecnico@hotmail.com14/01/2010

10º CONCLUSÃO DA MONTAGEM E DETALHES DAS SOLDAS

Figura 19 figura 20

As figura 21 demonstra o detalhe da soldagem dos fios no controle, é preciso tomar muito
cuidado nesta etapa para não criar as famosas teclas fantasmas, isso ocorre quando a
solda fica encostando na outra solda.

DIRECIONAIS BOTÕES A, B, C, D.

SELECT
STAR

NEUTRO
FIGURA 21
www.jcdantas.blogspot.com / jeffersondantas.tecnico@hotmail.com14/01/2010

A FIGURA 22 DEMONSTRA O DETALHE DO POSICIONAMENTO DO

CONTROLE ARCADE.

START

SELECT/CREDITO

FIGURA 22

POR FIM O ESQUEMA DA LIGAÇÃO COMPLETO
