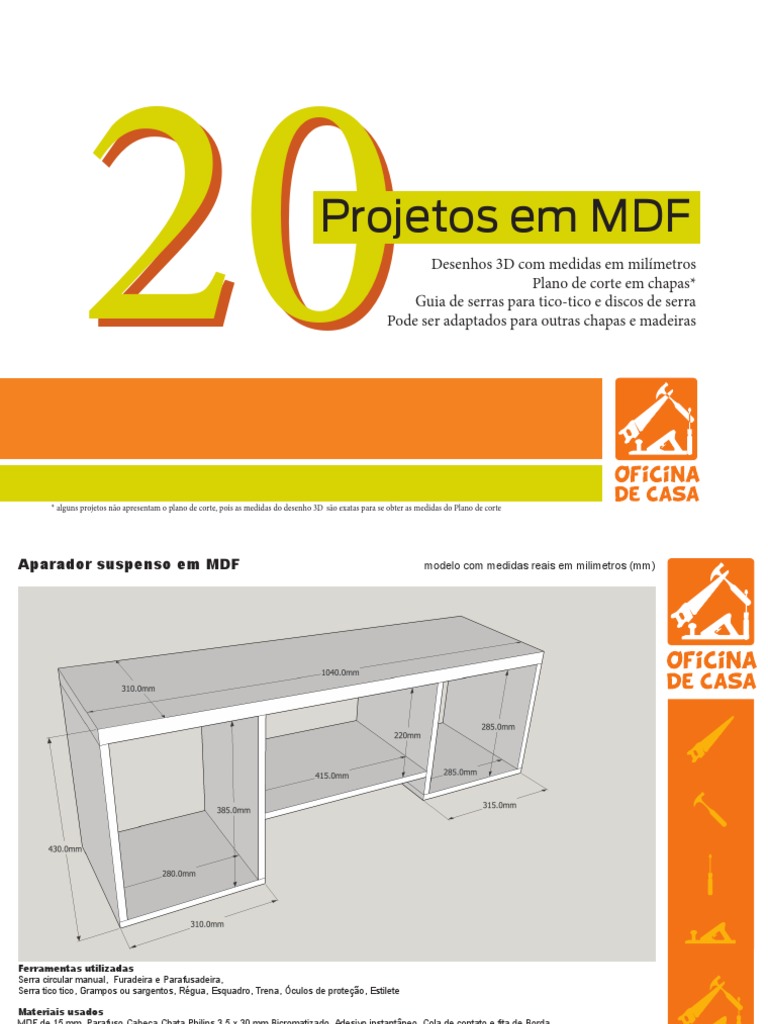

20 Projetos em MDF

Desenhos 3D com medidas em milímetros

Plano de corte em chapas*
Guia de serras para tico-tico e discos de serra
Pode ser adaptados para outras chapas e madeiras

* alguns projetos não apresentam o plano de corte, pois as medidas do desenho 3D são exatas para se obter as medidas do Plano de corte
Aparador suspenso em MDF modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Serra circular manual, Furadeira e Parafusadeira,
Serra tico tico, Grampos ou sargentos, Régua, Esquadro, Trena, Óculos de proteção, Estilete

Materiais usados
MDF de 15 mm, Parafuso Cabeça Chata Philips 3,5 x 30 mm Bicromatizado, Adesivo instantâneo, Cola de contato e fita de Borda
As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Armário para Banheiro modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Furadeira e parafusadeira, serra circular manual ou de bancada, tupia, trena, esquadro, sargentos,
martelo, espátula, estilete, EPI’s

Materiais usados
MDF BP padrão Citrino da linha Cristallo - Duratex, Adesivo Instantaneo, Parafusos, fita de borda nos padrões acima, cola de contato, fita crepe,
corrediça invisível com One Touch, cavilhas, rodinhas

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Criado mudo (sem gavetas) Plano de corte: modelo com medidas reais em milimetros (mm)

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
 521
DESENHOS E MEDIDAS oficinadecasa.com.br

siga esse Check list para montar o seu projeto

A
Embutido
Externo
Closet

BDimensões
C
Detalhes internos

D Portas

Padrões de MDF
E

F Ferragens
G
Acessórios

HPlano de corte
 521
LISTA DE MATERIAIS oficinadecasa.com.br

siga esse Check list para montar o seu projeto

A
Embutido
03 Chapas de MDF padrão Itapuã (linha Essencial Wood) - 15 mm - Duratex
01 Chapas de MDF padrão Itapuã (linha Essencial Wood) - 6 mm - Duratex
Externo
Closet 01 Chapa de MDF padrão Titânio (linha Trama) - 15 mm - Duratex
15 mts fita de borda padrão Itapuã - 35 mm - Rehal

BDimensões 35 mts fita de borda padrão Itapuã - 22 mm - Rehal

15 mts fita de borda padrão Titânio - 22 mm - Rehal
Adesivo de contato tradicional sem toluol - 195g
C
Detalhes internos Adesivo instantâneo Gasômetro 100g Mapa de
Parafuso cabeça chata philips 4,0 x 40 mm (50 un) montagem
D Portas Parafuso cabeça chata philips 4,0 x 25 mm (50 un)
Parafuso cabeça Chata Phillips 3,5 x 17 mm (50 un)

E
Padrões de MDF
Cavilha de madeira 08 x 40 mm (100 un)
07 Dobradiças 35 mm - M-Slide on - 110º alta (super curva)- FGV-TN
02 Corrediças oculta de extração One-Touch - 500 mm - FGV-TN

F Ferragens 02 Corrediças telescópicas (35 kg) zincada TN H45 - 500 mm - FGV-TN

01 Calceiro deslizante 10 varetas - CD 400 cromado - FGV-TN

G
Acessórios
01 Cabideiro extensível TN - Preto / Cromado - FGV-TN
02 pulsadores magnéticos TN - FGV-TN

HPlano de corte
 521
PLANO DE CORTE oficinadecasa.com.br

siga esse Check list para montar o seu projeto

A
Embutido
MDF padrão Itapuã (linha Essencial Wood) 6 mm (fundo) - 1 CHAPA
1 peça de 2110 mm x 1130 mm
MDF Itapuã 6mm MDF Titânio 15mm

Externo
Closet MDF padrão Titânio (linha Trama) 15 mm (portas e frente de gavetas) - 1 CHAPA
1 peça de 1675 mm x 545 mm
1 peça de 2075 mm x 545 mm
BDimensões 2 peças de 545 mm x 195 mm

MDF padrão Itapuã (linha Essencial Wood) 15 mm - 3 CHAPAS

C
Detalhes internos 2 peças de 2080 mm x 594 mm
4 peças de 2080 mm x 120 mm
2 peças de 1160 mm x 600 mm
D Portas 2 peças de 1160 mm x 594 mm
2 peças de 1100 mm x 574 mm
1 peça de 574 mm x 400 mm

Padrões de MDF
E 1 peça de 500 mm x 400 mm
1 peça de 400 mm x 40 mm
1 peça de 650 mm x 574 mm
1 peça de 574 mm x 542 mm
F Ferragens 4 peças de 470 mm x 150 mm
4 peças de 530 mm x 150 mm
2 peças de 476 mm x 470 mm
G
Acessórios 4 peças de 476 mm x 35 mm
4 peças de 470 mm x 20 mm
1 peça de 1100 mm x 60 mm
HPlano de corte 2 peças de 570 mm x 60 mm
1 peça de 1070 mm x 60 mm MDF Itapuã 15mm MDF Itapuã 15mm MDF Itapuã 15mm
Aparador Camarim modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Furadeira e parafusadeira, serra circular manual ou de bancada, Serra Tico-tico, tupia, trena, esquadro, sargentos, martelo, formão(goiva), espátula,
estilete, broca de madeira, broca fostner, EPI’s

Materiais usados
MDF BP padrão Mood da linha Essencial e padrão Santorini da linha Design - Duratex, Adesivo Instantaneo, Parafusos, fita de borda nos padrões acima,
cola de contato, fita crepe, dobradiças, Amortecedor de porta, fita de Led 5m, pézinhos para móveis

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Cavalete Multiuso
com regulagem
de altura
Modelo com medidas para corte em milimetros (mm)

Ferramentas utilizadas
Serra circular manual, guia paralela, guia para
cortes com serra circular, esquadro,
furadeira e parafusadeira, serra tico-tico,
trena, esquadro de carpinteiro, sargentos,
martelo, paquímetro, chave philips, estilete,
serra copo de 59mm e 35mm, broca para madeira,
broca chata, EPI’s

Materiais usados
3 chapa de MDF (105x59x1,5cm),
cola branca, parafusos para madeira,
parafuso com cabeça francesa, porca garra,
rodízio com travamento no eixo e nas rodas

As medidas do projeto podem sofrer alterações por virtude

do corte realizado. Os materais e ferramentas devem ser
adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao
demonstrado no vídeo.
Use sempre EPI’S (equipamentos de proteção
individuais)

www.oficinadecasa.com.br
Cavalete Multi
Plano de corte: modelo com medidas reais em milimetros (mm) e desenho em escala 10:1

OBS: Lembre-se de sempre descontar a medida da espessura da serra com que fará o corte da chapa

esta parte se refere a sobra de material, que poderá ser utilizado para fazer os acessórios que você preferir

chapa de MDF 1050x595mm

80 130 350
130
200 200 100

130

500 470

80 3 350
350 100 100

470
500 500

3 3

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Criado mudo modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Furadeira e parafusadeira, serra circular manual ou de bancada, tupia, trena, esquadro, sargentos, martelo, espátula, estilete, EPI’s

Materiais usados
MDF BP padrão Gianduia da linha Cristallo - Duratex (corpo do criado mudo), padrão Carvalho Munique da linha Design - Duratex (gavetas) ,
Adesivo Instantaneo, Parafusos, fita de borda nos padrões acima, cola de contato, fita crepe

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Criado mudo (sem gavetas) Plano de corte: modelo com medidas reais em milimetros (mm)

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Cabeceira de cama
Modelo com medidas para corte em milimetros (mm)

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Organizador para mesa Plano de corte: modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Furadeira e parafusadeira, serra tico-tico, Gabarito para Cavilhas Virutex, trena, esquadro, sargentos,
martelo, serra copo de 59mm, broca para madeira 8mm,EPI’s

Materiais usados
3 chapa de MDF (105x59x1,5cm), 1 chapa de 6mm, Adesivo Instantaneo, Cavilhas 8mm (8x25)

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Organizador para mesa Plano de corte: modelo com medidas reais em milimetros (mm)

OBS: Lembre-se de sempre descontar a medida da espessura da serra com que fará o corte da chapa

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Espelho de corpo inteiro
modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Furadeira e parafusadeira, serra circular manual ou de bancada, tupia laminadora, tupia de coluna
trena, esquadro, sargentos, espátula, estilete, fresa paralela dupla, EPI’s

Materiais usados
MDF BP padrão Mood da linha Essencial e padrão Rust da Essencial - Duratex, Adesivo Instantaneo,
Parafusos, fita de borda nos padrões acima, cola de contato, espelho de 4mm - 140x50cm

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas
devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo.
Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Armário porta bijouterias com porta de espelho
modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Furadeira e parafusadeira, serra circular manual ou de bancada, tupia laminadora, tupia de coluna
trena, esquadro, sargentos, espátula, estilete, fresa paralela dupla, EPI’s

Materiais usados
MDF BP padrão Savona da linha Design e padrão Rust da Essencial - Duratex, Adesivo Instantaneo,
Parafusos, fita de borda nos padrões acima, cola de contato, espelho de 4mm - 140x50cm,
corrediças telescópicas de 50cm

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas
devem ser adaptados conforme a sua necessidade. Projeto ilustrado, pode ter diferenças em relação
ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Escrivaninha - Mesa de estudo
Modelo com medidas para corte em milimetros (mm)

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Banco da escrivaninha
Modelo com medidas para corte em milimetros (mm)

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Estante infantil modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Furadeira e parafusadeira, serra circular manual ou de bancada, Serra Tico-tico, trena, esquadro, sargentos,
martelo, espátula, estilete, EPI’s

Materiais usados
MDF BP padrão Arena da linha Essencial Wood - Duratex, Adesivo Instantaneo, Parafusos, fita de borda nos padrões acima, cola de contato, fita crepe,
lâmina Dual-Cut da Starrett para Laminados

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Estante infantil - Kit modelo com medidas reais em milimetros (mm)

4 chapas de MDF BP de 15mm

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Mancebo Mais informações e detalhes http://oficinadecasa.com.br/criar/design/
Modelo com medidas para corte em milimetros (mm)

Ferramentas utilizadas: Serra tico-tico, Esquadro, régua, trena, lâmina de serra Dualcut (para MDF e laminados)
Materiais usados: MDF laminado nas 2 faces (mínimo de 15mm), papel

Modelo em escala do suporte

de fixação do painel à parede.

Painel

Parede

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Mancebo Mais informações e detalhes http://oficinadecasa.com.br/criar/design/
Modelo em escala 1:7

Custo médio do projeto*

Cotação de São Paulo, Capital - Agosto/2013

Itens inclusos
no custo
R$ 50,00
MDF de 15mm laminado nas 2 faces - 200x62 cm

*são considerados no custo só os produtos de uso específico

para a realização do projeto, itens que são de uso prolongado
não estão inclusos, por terem seus custos diluídos em outros projetos

www.oficinadecasa.com.br
Mesa dobrável com estante modelo com medidas reais em milimetros (mm)

Ferramentas utilizadas
Furadeira e parafusadeira, serra circular manual ou de bancada, tupia, trena, esquadro, sargentos,
martelo, espátula, estilete, EPI’s

Materiais usados
MDF BP padrão Albero da linha Cross - Duratex, Adesivo Instantaneo, Parafusos estruturais para móveis, fita de borda nos padrões acima, cola de contato, fita crepe,
fecho magnético, cavilhas

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Mesa Dobrável Plano de corte: modelo com medidas reais em milimetros (mm)

Chapa de 06mm Chapa de 15mm

Chapa de 15mm Chapa de 15mm

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Estante painel para livros
Plano de corte: modelo com medidas reais em milimetros (mm) e desenho em escala 10:1

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Estante painel para livros
Plano de corte: modelo com medidas reais em milimetros (mm) e desenho em escala 10:1

OBS: Lembre-se de sempre descontar a medida da espessura da serra com que fará o corte da chapa

esta parte se refere a sobra de material, que poderá ser utilizado para fazer os acessórios que você preferir

chapa de MDF 1050x595mm

35 50 30

800

960
540 1050
600

600

960

297 297 595

990

As medidas do projeto podem sofrer alterações por virtude do corte realizado. Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo. Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Painel TV Modular
Plano de corte: modelo com medidas
reais em milimetros (mm)

As medidas do projeto podem sofrer alterações

por virtude do corte realizado. Os materais e ferramentas
devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação
ao demonstrado no vídeo.
Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Poltrona
Plano de corte: modelo com medidas reais em milimetros (mm) e desenho
em escala 10:1

As medidas do projeto podem sofrer alterações por virtude do corte realizado.

Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo.
Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
Armário com dobradiça caneco
Modelo com medidas reais em milimetros (mm)

As medidas do projeto podem sofrer alterações por virtude do corte realizado.

Os materais e ferramentas devem ser adaptados conforme a sua necessidade.
Projeto ilustrado, pode ter diferenças em relação ao demonstrado no vídeo.
Use sempre EPI’S (equipamentos de proteção individuais)

www.oficinadecasa.com.br
 informacões técnicas - Discos para Serra Circular

TIPOLOGÍAS DE DIENTES APLICADOS EN LAS SIERRAS

TIPOLOGIA DOS DENTES APLICADOS NAS SERRAS DE CORTE

1 2 3
Diente plano Diente Diente cónico
Dente plano trapecio-trapecio Dente cónico
Dente
trapezoidal

MADERA MADERA DURA CORTE A TUBO PERFIL TUBO DE SECCIÓN LAMINADO BILAMINADO SIERRA
BLANDA MADEIRA LARGO VETA TUBO PERFIL CIRCULAR LAMINADO CONTRA- INCISORA
MADEIRA DURA CORTE AO TUBO DE PLACADO SERRA INCISORA
MACIA LONGO DO SECÇÃO
VEIO CIRCULAR

SIERRA PARA HIERRO

MÁQUINAS EN ÁNGULO
MÚLTIPLES FERRO EM
SERRA ÂNGULO
MÚLTIPLAS

4 5 6
Diente liso Diente “Trapecio” Diente inclinado
Dente Dente Dente inclinado
chanfrado trapezoidal -
plano

MADERA MADERA DURA AGLOMERADO LAMINADO BILAMINADO AGLOMERADO MADERA MADERA DURA LAMINADO
BLANDA MADEIRA AGLOMERADO LAMINADO BILAMINADO AGLOMERADO BLANDA MADEIRA LAMINADO
MADEIRA DURA MADEIRA DURA
MACIA MACIA

TABLERO CORTE A CORTE MDF TABLERO MOLDURAS BILAMINADO TABLERO CORTE A TRAVÉS
LAMINADO LARGO VETA A TRAVÉS MDF LAMINADO MOLDURAS BILAMINADO LAMINADO DE VETA
CONTRA- CORTE AO DE VETA CONTRA- CONTRA- CORTE CONTRA
PLACADO LONGO DO CORTE CONTRA PLACADO PLACADO VEIO
VEIO VEIO

CORTE DE PLEXIGLÁS ALUMINIO MATERIALES SIERRA

COMPUESTOS ACRÍLICO ALUMÍNIO PLÁSTICOS INCISORA
DE MADERA MATERIAIS SERRA INCISORA
CORTE DE PLÁSTICOS
COMPOSTOS DE
MADEIRA

METALES NO CORTE DE CORTE DE

FERROSOS COMPUESTOS LAMINADOS
Tabelas de Referência - Freud Brasil ®

METAIS NÃO DE MADERA CORTE DE

FERROSOS CORTE DE COMPOSTOS
COMPOSTOS DE DE MADEIRA
MADEIRA LAMINADO
www.oficinadecasa.com.br
 Guia de aplicacão - Lâminas para Serra Tico-tico
Modelo com medidas em milímetros (mm) Alumínio Compensado Fórmica

Corte rápido
Metais não ferrosos Madeira

Corte curvo
MDF/MDP Plástico

Referência

espessura

Corte reto
de dentes
Metal MDF/MDP

contorno
revestido

do corte
Número

Direção
Comp. x

Corte
0,9 a 1,6 a 3,2 a 4,8 a 6a 30 a 45 a 50 a

(mm)
Fibra Pisos Tubos e
1,6 3,2 4,8 6,4 Macia Dura 30 45 60 75 4 -20 mm 6 -30 mm 3 -12 mm 12 -25 mm Acrílico Cerâmica de vidro Gesso suspensos perfilados
mm mm mm mm mm mm mm mm

www.oficinadecasa.com.br
