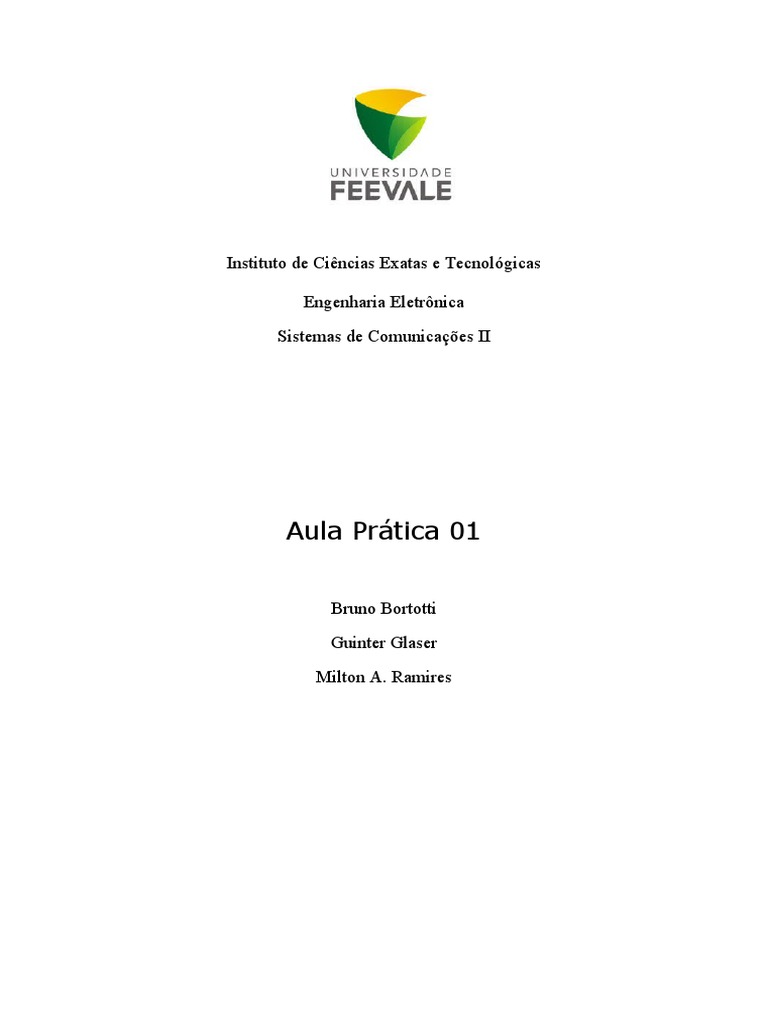

Instituto de Ciências Exatas e Tecnológicas

Engenharia Eletrônica

Sistemas de Comunicações II

Aula Prática 01

Bruno Bortotti

Guinter Glaser

Milton A. Ramires
 Novo Hamburgo, 28 de agosto de 2017

Introdução

Descrevemos a seguir o estudo pratico realizado no laboratório, com

dois diferentes circuitos montados em protoboard, para análise, com o uso do
osciloscópio, do período de amostragem de um sinal.

Objetivo

Montar e realizar as devidas medições para dois circuitos ....

Metodologia

Circuito 01

Montou-se o circuito da figura 01, para análise .....

Figura 1- Circuito proposto no Multisim

Aplicando 5 VCC como sinal de controle a saída permaneceu em zero conforme figura 02.
 Figura 2- Sinal de entrada canal 1 e saída em zero canal 2

Aplicando 0 VCC como sinal de controle, obteve-se na saída o sinal analógico, conforme
figura 03.
Figura 3- sinal saída no canal 2

Resumo: o chaveamento ocorre quando o sinal de controle está em 0 volts.

Tensão de controle Tensão na saída

0 VCC 1,99 V
5VCC 8,17 mV
Aplicou-se uma onda quadrada de 8KHz como controle, conforme figura 04.

Figura 4- sinal de controle 8Khz

Na figura 05, podemos observar o sinal analógico amostrado no canal 2.

Figura 5- sinal amostrado.

Circuito 02
 Montou-se o circuito da Figura 06, ...
Figura 6- circuito proposto no Multisim

Aplicando 5 VCC como sinal de controle, obteve-se na saída o sinal

analógico, conforme figura 07.
Figura 7- Sinal de saída
 Resumo: Para o circuito 2, o chaveamento ocorre quando o sinal de controle está
em 5 volts.

Tensão de controle Tensão na saída

0 VCC 160 mV
5VCC 2,08 V

Aplicou-se uma onda quadrada de 8KHz como controle, conforme figura 08.
Figura 8- Sinal de controle 8Khz

Na figura 09, podemos observar o sinal analógico amostrado no canal 2.

 Figura 9- sinal analógico amostrado.

Material utilizado

Circuito 1 Circuito 2
01- Transistor BC557
01- Transistor BC547 04- Diodo 1N4148
02- Resistor ¼ W 1k2 02- Resistor ¼ W 1k2

Conclusão

Como resposta dos dados obtidos e sinais medidos, ....
