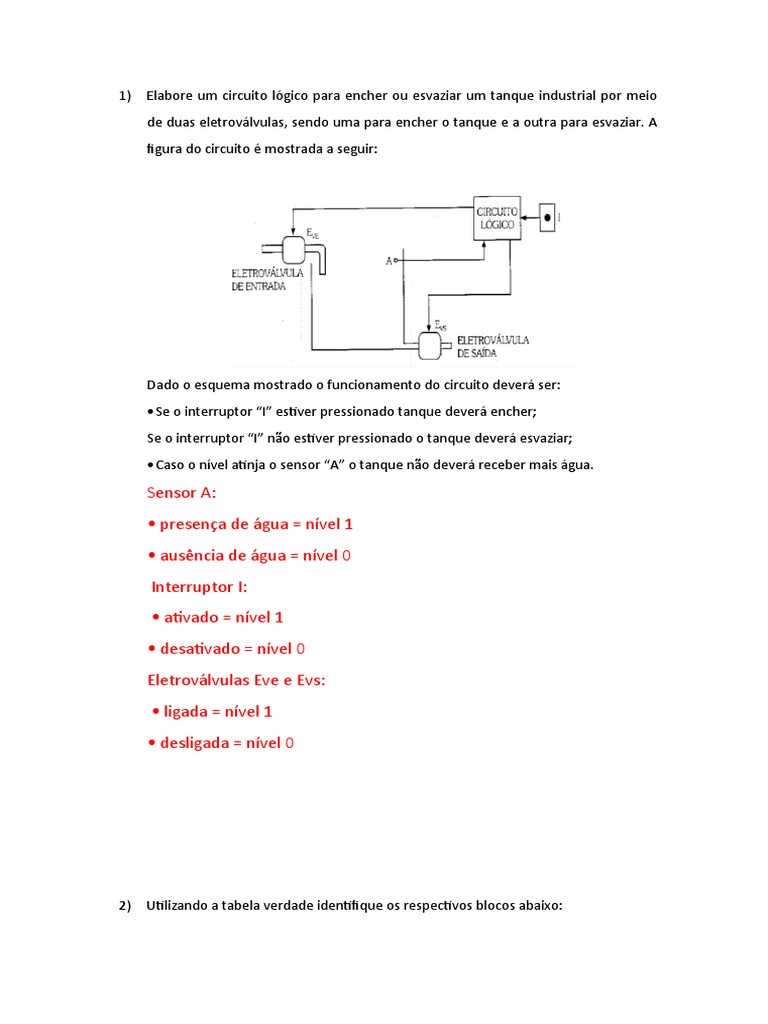

1) Elabore um circuito lógico para encher ou esvaziar um tanque industrial por meio

de duas eletroválvulas, sendo uma para encher o tanque e a outra para esvaziar. A
figura do circuito é mostrada a seguir:

Dado o esquema mostrado o funcionamento do circuito deverá ser:

•Se o interruptor “I” estiver pressionado tanque deverá encher;
Se o interruptor “I” não estiver pressionado o tanque deverá esvaziar;
•Caso o nível atinja o sensor “A” o tanque não deverá receber mais água.
Sensor A:
• presença de água = nível 1
• ausência de água = nível 0
Interruptor I:
• ativado = nível 1
• desativado = nível 0
Eletroválvulas Eve e Evs:
• ligada = nível 1
• desligada = nível 0

2) Utilizando a tabela verdade identifique os respectivos blocos abaixo:

A B rc S Ts
0 0 0 0 0
0 0 1 1 0
0 1 0 1 1
1 0 0 1 1
1 0 1 1 0
1 1 0 1 1
1 1 1 1 1

A B S Ts
0 0 0 0
0 1 1 0
1 0 1 0
1 1 0 1
A B S Ts

0 0 0 0

0 1 1 1

1 0 1 0

1 1 0 0
 A B Te S Ts

0 0 0 0 0

0 0 1 1 1

0 1 0 1 1

0 1 1 0 1

1 0 0 1 0

1 0 1 0 0

1 1 0 0 0

1 1 1 1 1

3) Projete um decodificador, a partir de um código binário, escrever a sequencia da

figura abaixo em um display de sete seguimentos.
4) Construa a expressão lógica da tabela verdade abaixo e depois simplifique a
expressão obtida utilizando os diagramas de Veitch-Karnaugh e monte o circuito
simplificado.

A B C D S
CD CD CD CD
0 0 0 0 1
AB 1 1 0 1
0 0 0 1 1 AB 1 1 0 1
0 0 1 0 1 AB 1 1 0 1
AB 1 1 0 1
0 0 1 1 0
0 1 0 0 1
0 1 0 1 1
0 1 1 0 1
0 1 1 1 0
1 0 0 0 1
1 0 0 1 1
1 0 1 0 1
1 0 1 1 0
1 1 0 0 1
1 1 0 1 1
1 1 1 0 1
1 1 1 1 0
