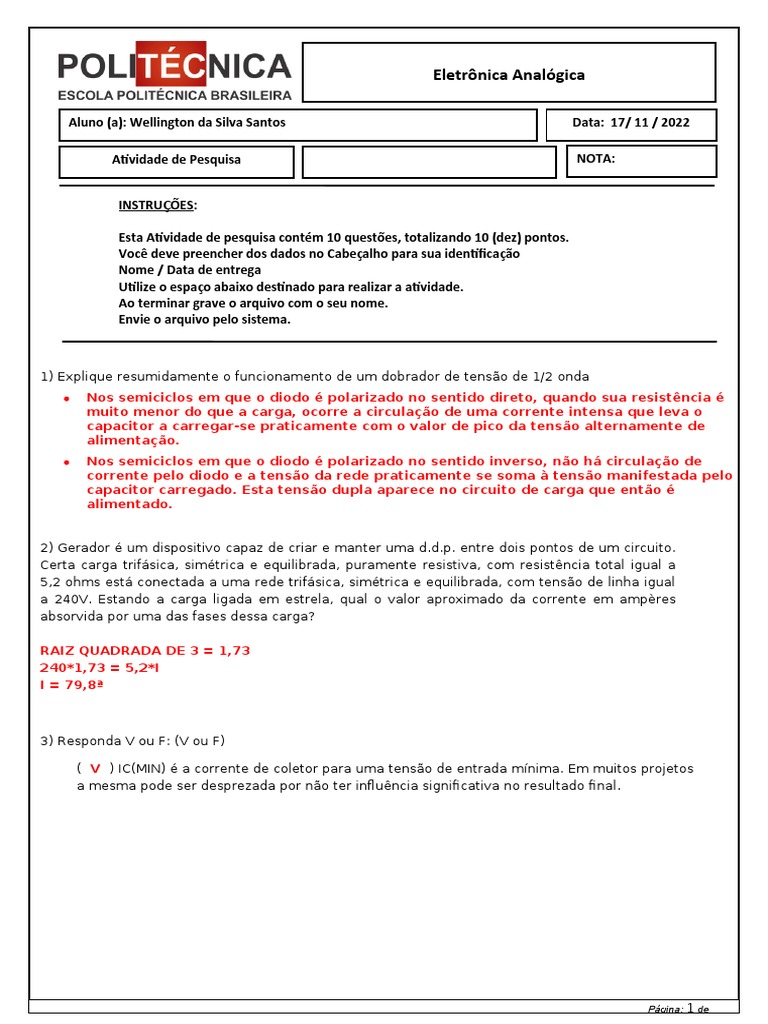

Eletrônica Analógica

Aluno (a): Wellington da Silva Santos Data: 17/ 11 / 2022

Atividade de Pesquisa NOTA:

INSTRUÇÕES:

Esta Atividade de pesquisa contém 10 questões, totalizando 10 (dez) pontos.

Você deve preencher dos dados no Cabeçalho para sua identificação
Nome / Data de entrega
Utilize o espaço abaixo destinado para realizar a atividade.
Ao terminar grave o arquivo com o seu nome.
Envie o arquivo pelo sistema.

1) Explique resumidamente o funcionamento de um dobrador de tensão de 1/2 onda

 Nos semiciclos em que o diodo é polarizado no sentido direto, quando sua resistência é
muito menor do que a carga, ocorre a circulação de uma corrente intensa que leva o
capacitor a carregar-se praticamente com o valor de pico da tensão alternamente de
alimentação.
 Nos semiciclos em que o diodo é polarizado no sentido inverso, não há circulação de
corrente pelo diodo e a tensão da rede praticamente se soma à tensão manifestada pelo
capacitor carregado. Esta tensão dupla aparece no circuito de carga que então é
alimentado.

2) Gerador é um dispositivo capaz de criar e manter uma d.d.p. entre dois pontos de um circuito.
Certa carga trifásica, simétrica e equilibrada, puramente resistiva, com resistência total igual a
5,2 ohms está conectada a uma rede trifásica, simétrica e equilibrada, com tensão de linha igual
a 240V. Estando a carga ligada em estrela, qual o valor aproximado da corrente em ampères
absorvida por uma das fases dessa carga?

RAIZ QUADRADA DE 3 = 1,73

240*1,73 = 5,2*I
I = 79,8ª

3) Responda V ou F: (V ou F)

( V ) IC(MIN) é a corrente de coletor para uma tensão de entrada mínima. Em muitos projetos
a mesma pode ser desprezada por não ter influência significativa no resultado final.

Página: 1 de
4) No circuito mostrado na figura a seguir, as resistências são dadas em ohms e o amplificador
operacional é ideal. Sendo assim, o valor de Vo é:

A) 0 V.

B) 1 V.

C) –2,5 V.

D) –1 V.

5) O teorema de Thévenin estabelece que qualquer circuito linear visto de um ponto pode ser
representado por uma fonte de tensão (igual à tensão do ponto em circuito aberto) em série com
uma impedância (igual à impedância do circuito vista deste ponto). Se o equivalente de Thévenin
de certo circuito for composto por uma fonte de tensão de 12 V em série com um resistor de 5 Ω, é
correto afirmar que o equivalente de Norton desse mesmo circuito será composto por uma fonte de

A) Corrente de 2,4 A, em série com um resistor de 5 Ω.

B) Corrente de 2,4 A, em paralelo com um resistor

de 5 Ω.

C) Tensão de 5 V, em paralelo com um resistor de 12 Ω.

D) Tensão de 12 V, em paralelo com um resistor de 5 Ω.

6) O circuito mostrado abaixo é muito usado em processos industriais, e os níveis de tensão de

entrada podem ser provenientes de um circuito contendo um transdutor específico.
Sabendo-se que os componentes do circuito são ideais, que os resistores R1 e R2 têm o
mesmo valor ôhmico e, ainda, que V2 = 6 mV e V1 = 2 mV, qual é o valor, em mV, da tensão de
saída Vo?

Página: 2 de
RESPOSTA: VOUT = v2-v1  VOUT = 6 – 2 = 4  ISSO PORQUE R1 = R2

7) calcular e corrente de operação de um diodo Zener 1N4744.

Dados:
Tensão de Zener: 15V
Potência de dissipação: 1W

P = E.I
I = P\E = 1\15 = 66,667
mA

8) Qual a característica principal do Amplificador Coletor Comum ou Seguidor de Emissor?

A) é que possui uma alta impedância de entrada e uma impedância de saída muito alta.

B) é que possui uma alta impedância de entrada alta e uma impedância de saída

muito baixa.

C) é que possui uma alta impedância de entrada e uma impedância de saída muito baixa.

D) NDA

9) Qual a corrente de um diodo zener de 6,2V com uma especificação de potência de 500mW?

RESPOSTA Izm = 500Mw \ 6,2 v = 80,6 mA

10) Responda V ou F: (V ou F)

( V ) Um transistor pode operar como chave eletrônica, bastando para tal polarizá-lo de
forma conveniente: corte ou saturação.
