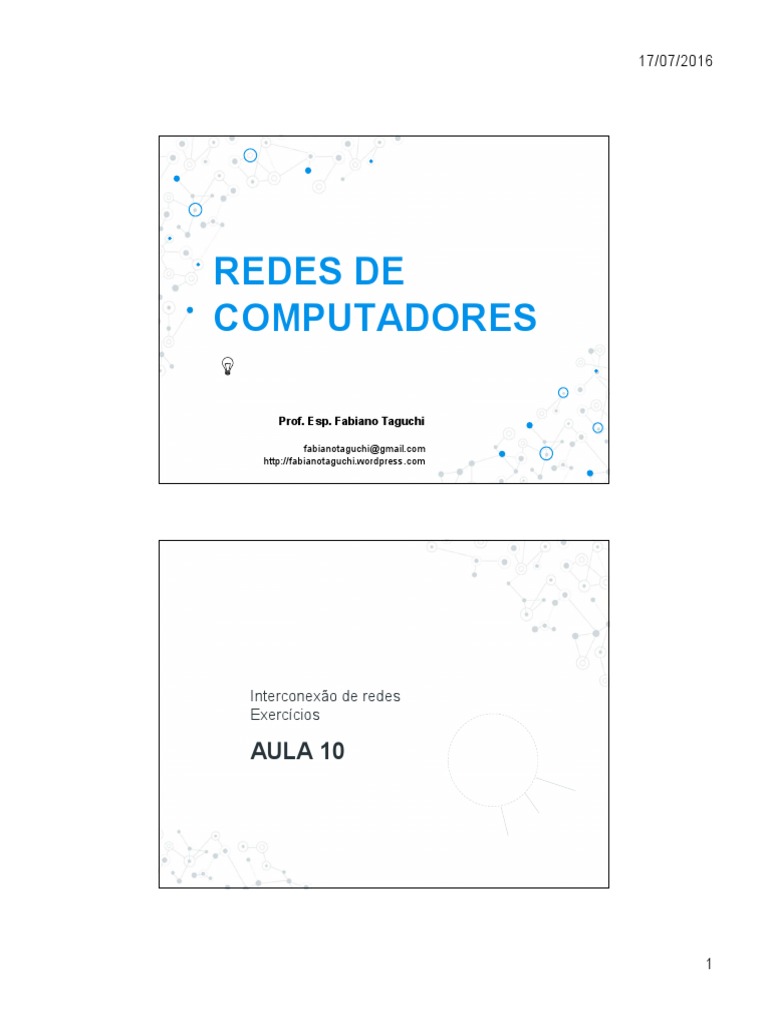

17/07/2016

REDES DE
COMPUTADORES

Prof. Esp. Fabiano Taguchi

fabianotaguchi@gmail.com
http://fabianotaguchi.wordpress.com

Interconexão de redes
Exercícios

AULA 10

1
 17/07/2016

Sub-redes

SUB-REDES

Sub-redes são usadas para dividir uma grande rede

em redes menores, criadas para os seguintes
propósitos:

• Conectar diferentes redes físicas;

• Distinção entre diferentes redes LAN;
• Isolamento de uma parte da rede.

2
 17/07/2016

SUB-REDES

Subdividir uma rede é o processo de dividir um

bloco de endereços IP atribuídos como redes Classe
A, B ou C, em vários blocos de endereços menores
para um uso ou mais de forma eficiente.

• Identificação de rede e de host

• Identificador adicional: Máscara

MÁSCARAS E SUB-REDES

Notação
Classe Padrão binário
Pontuada

A 255.0.0.0 11111111 00000000 00000000 00000000

B 255.255.0.0 11111111 11111111 00000000 00000000

C 255.255.255.0 11111111 11111111 11111111 00000000

3
 17/07/2016

MÁSCARAS E SUB-REDES

EXEMPLO DE CÁLCULO

Dado o endereço 143.107.1.45

Máscara 255.255.0.0
• Endereço de rede: 143.107.0.0
• Broadcast nesta rede: 143.107.255.255

Dado a máscara de rede 255.255.255.192

• Endereço de rede: 143.107.1.0
• Broadcast nesta rede: 143.107.1.63

4
 17/07/2016

SUB REDES – CLASSE B

Nº DE BITS MÁSCARA DECIMAL MÁSCARA HEXA

2 255.255.192.0 FFFFC000

3 255.255.224.0 FFFFE000

4 255.255.240.0 FFFFF000

5 255.255.248.0 FFFFF800

6 255.255.252.0 FFFFFC00

7 255.255.254.0 FFFFFE00

8 255.255.255.0 FFFFFF00

9 255.255.255.128 FFFFFF80

10 255.255.255.192 FFFFFFC0

11 255.255.255.224 FFFFFFE0

12 255.255.255.240 FFFFFFF0

13 255.255.255.248 FFFFFFF8

14 255.255.255.252 FFFFFFFC

SUB REDES – CLASSE C

Nº DE BITS MÁSCARA DECIMAL MÁSCARA HEXA

2 255.255.255.192 FFFFFFC0

3 255.255.255.224 FFFFFFE0

4 255.255.255.240 FFFFFFF0

5 255.255.255.248 FFFFFFF8

6 255.255.255.252 FFFFFFFC

5
 17/07/2016

SUB-REDES

Como determinar a validade de um endereço?

• CLASSE C
192.59.66.0 = 11000000.00111011.01000010.00000000

• MÁSCARA DE SUB-REDE

255.255.255.240 =

SUB-REDES

0 7 15 23 31
Octeto 1 Octeto 2 Octeto 3 Octeto 4

End. 11 00 10 00 00 01 00 10 10 10 00 00 10
XX XX XX XX
200. 18. 160 128 -191

Mask 11 11 11 11 11 11 11 11 11 11 11 11 11
00 00 00 00
255. 255. 255. 192

6
 17/07/2016

NOTAÇÃO CIDR

A notação CIDR é utilizada para abreviar o endereço

da máscara de rede.

Prefixo de Rede Bits da m áscara de sub-rede Máscara de sub-rede

/9 11111111 10000000 00000000 00000000 255.128.0.0

/18 11111111 11111111 11000000 00000000 255.255.192.0

/27 11111111 11111111 11111111 11100000 255.255.255.224

EXEMPLO – SUB-REDES

Neste endereço 200.18.160.X, a parte de rede possui

26 bits para identificar a rede e os 6 bits restantes
para identificar os hosts.

Desta forma o endereço 200.18.160.0 pode ser dividido em

quatro redes com as identificações abaixo. Esses quatro
endereços de rede são independentes entre si.

7
 17/07/2016

200.18.160.[00XXXXXX]
200.18.160.[01XXXXXX]
200.18.160.[10XXXXXX]
200.18.160.[11XXXXXX]

 Os endereços de broadcast nas redes são:

200.18.160.63
200.18.160.127
200.18.160.201 e
200.18.160.255
 Os possíveis endereços de estação em cada rede são:
200.18.160.[1-62]
200.18.160.[65-126]
200.18.160.[129-200] e
200.18.160.[203-254]

COMO ATIBUIR ENDEREÇOS

8
 17/07/2016

COMO ATIBUIR ENDEREÇOS

COMO ATIBUIR ENDEREÇOS

9
 17/07/2016

COMO ATIBUIR ENDEREÇOS

10
 17/07/2016

Exercício

11
 17/07/2016

EXERCÍCIO

Dado o IP 192.168.0.1/27 defina:

a) A submáscara em binário
b) O número de sub-redes
c) O número de máquinas
d) Construa a tabela de lista de endereços

RESPOSTA – LETRA A

Como o IP é /27, ou seja, possui 27 bits o endereço:

11111111.1111111.11111111.11100000

Convertendo todos os octetos em decimal, temos:

11111111 = 255
11111111 = 255
11111111 = 255
11100000 = 224

12
 17/07/2016

RESPOSTA – LETRA B

O número de sub-redes é calculado de fórmula 2m

Para isso contamos a quantidade de números 1 do

último octeto.

2³ = 8 sub-redes

RESPOSTA – LETRA C

Para calcular o número de máquinas, a fórmula

utilizada é 2u-2

O valor de u é o resultado da quantidade de zeros, a

partir do octeto onde foi contado o número de sub-
redes.

25-2 = 30 hosts por sub-rede

13
 17/07/2016

RESPOSTA – LETRA D

Mapeamento de endereçamentos

14
 17/07/2016

ENDEREÇAMENTOS

• Endereços IPs são temporários;

• O verdadeiro identificador de um host é o endereço

MAC.

EXERCÍCIO

Quantas redes distintas temos aqui?

15
 17/07/2016

Exercícios

EXERCÍCIOS

01 – Use o comando ipconfig e depois cole a tela da

saída do comando no arquivo desta atividade. Após
isto, cite, baseado no seu IP e na sua máscara qual o
endereço da sua rede, seu endereço de broadcast, à
qual classe seu endereço pertence e qual o gateway
padrão da sua rede.

02 – Crie seis sub-redes utilizando o endereço

200.10.10.0/24.

16
 17/07/2016

EXERCÍCIOS

03 – Qual o número de sub-redes em cada um dos

casos:
a) Classe B – Máscara: 255.255.224.0
b) Classe B – Máscara: 255.255.192.0
c) Classe C – Máscara: 255.255.255.240

04 – Usando o endereço 192.164.10.0/28 quantas

sub-redes e quantos hosts por sub-rede estão
disponíveis?

EXERCÍCIOS

05 – Qual a máscara que devemos utilizar para se

obter:
a) 1024 sub-redes
b) 256 sub-redes
c) 32 sub-redes
d) 4 sub-redes

06 – Se para a porta LAN do roteador for atribuído o

IP 172.16.112.1/20, qual o número máximo de hosts
será permitido nesta sub-rede?

17
 17/07/2016

EXERCÍCIOS
07 – Se um host em uma rede tiver o endereço
172.16.45.14/30, qual será o endereço da rede?

08 – Determine se os endereços abaixo são de Rede,

Host ou Broadcast:
a. 192.168.10.253/24
b. 172.16.1.32/27
c. 10.1.1.7/28

09 – Qual é o endereço de broadcast da rede

192.57.78.0/27?
