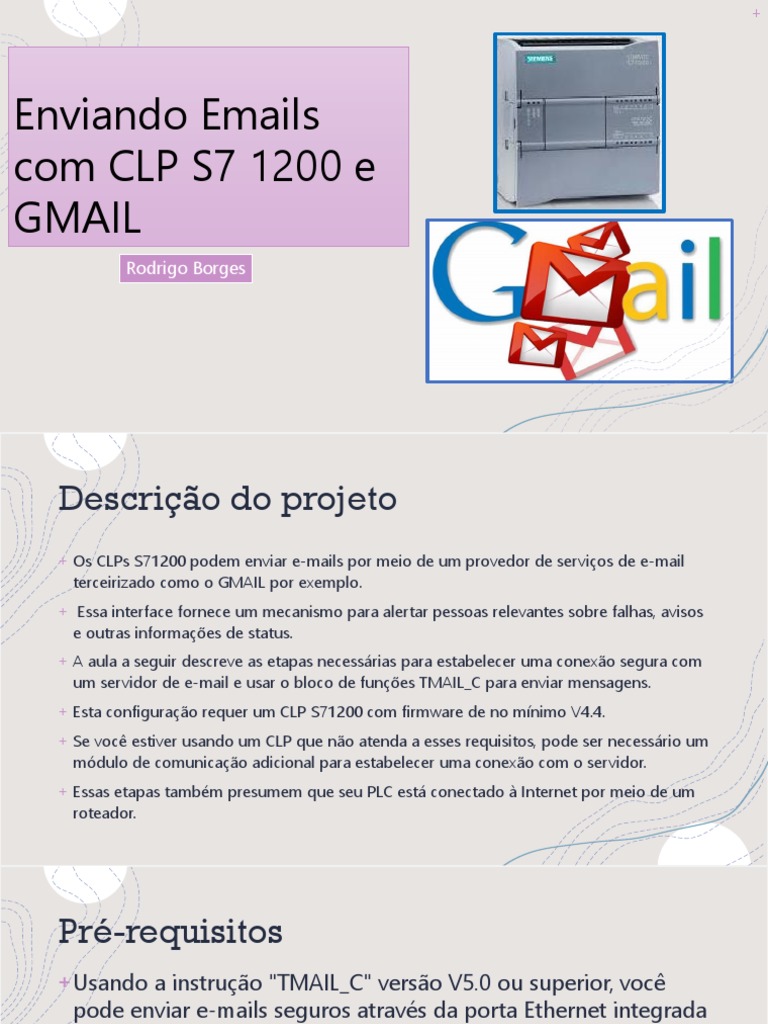

Enviando Emails

com CLP S7 1200 e

GMAIL
Rodrigo Borges
Descrição do projeto
+ Os CLPs S71200 podem enviar e-mails por meio de um provedor de serviços de e-mail
terceirizado como o GMAIL por exemplo.
+ Essa interface fornece um mecanismo para alertar pessoas relevantes sobre falhas, avisos
e outras informações de status.
+ A aula a seguir descreve as etapas necessárias para estabelecer uma conexão segura com
um servidor de e-mail e usar o bloco de funções TMAIL_C para enviar mensagens.
+ Esta configuração requer um CLP S71200 com firmware de no mínimo V4.4.
+ Se você estiver usando um CLP que não atenda a esses requisitos, pode ser necessário um
módulo de comunicação adicional para estabelecer uma conexão com o servidor.
+ Essas etapas também presumem que seu PLC está conectado à Internet por meio de um
roteador.
Pré-requisitos
+Usando a instrução "TMAIL_C" versão V5.0 ou superior, você
pode enviar e-mails seguros através da porta Ethernet integrada
de uma CPU S7-1500. A CPU S7-1500 precisa de pelo menos
status de firmware V2.5 para fazer isso.
+Usando a instrução "TMAIL_C" versão V6.0 ou superior, você
pode enviar e-mails seguros por meio da porta Ethernet
integrada de uma CPU S7-1200. A CPU S7-1200 precisa de pelo
menos status de firmware V4.4 para fazer isso.
+Este exemplo de aplicação demonstrará como configurar uma
conexão segura (SNMP sobre TLS) a um servidor de e-mail com
a porta Ethernet integrada de uma CPU.
CPs
+Os seguintes CPs enviam emails seguros através da instrução
"TMAIL_C" versão 4.0 ou superior.
 Etapas do projeto

Configurar Obter Importar

servidor de e- certificado de certificado para
mail criptografia o TIA Portal

Atualizando a Configure o
Use o bloco de
configuração de bloco de função
função TMAIL_C
hardware do PLC TMAIL_C
Etapa 1 - Configurando Servidor
de Email
Configurando Servidor de Email

+ Para este exemplo, criamos uma conta do Gmail dedicada para atuar
como servidor de e-mail.
+ Este servidor se comunica com o PLC via protocolo SMTP ( Simple
Mail Transfer Protocol ) e transmite emails para o destinatário final.
+ Para a maioria dos provedores, as configurações padrão precisarão
ser alteradas para permitir o envio de mensagens por meio de um
programa externo.
+ Se você estiver usando uma conta do Gmail, desative a verificação
em duas etapas e habilite o acesso ao aplicativo menos seguro nas
configurações da sua conta.
+ Sem este acesso, a conexão do PLC com o servidor será rejeitada.
Desativando a verificação em duas etapas e habilitando o
acesso ao aplicativo menos seguro no GMAIL
Permitir acesso à conta de e-mail
+ Em sua conta de e-mail, permita que a CPU ou CP acesse sua conta
de e-mail via SMTP ou SMTPS.
+ Este processo é configurado de forma diferente para cada provedor.
+ As instruções a seguir mostram como permitir o acesso de CPU ou
CP a uma conta de e-mail do Gmail:
+ 1. Clique no ícone "Configurações".
+ 2. Selecione o menu de contexto "Configurações".
+ 3. Abra a guia "Encaminhamento e POP / IMAP".
+ 4. Em "Baixar POP" habilite a função "Habilitar POP para todos os e-
mails".
+ 5. Em "Acesso IMAP" habilite a função "Habilitar IMAP".
Permitir acesso à conta de e-mail
 Etapa 2 -
Obtendo Certificado de
Criptografia
Obtendo Certificado de Criptografia
+ O protocolo Transport Layer Security (TLS) é usado para criptografar
as comunicações SMTP entre o cliente (CLP) e o servidor de e-mail
para garantir uma conexão segura.
+ Conseqüentemente, o CLP precisa do certificado associado ao
provedor de serviços de e-mail para assinar e criptografar
mensagens.
+ No navegador de internet como o Google Chrome ou o Internet
Explorer, o nome do certificado relevante pode ser obtido navegando
até a página da Web do seu provedor de serviços e abrindo o
relatório de segurança.
+ Neste passo a passo, o Gmail usou o certificado Google Trusted
Services - GlobalSign Root CA-R2.
Obtendo Certificado de Criptografia
Localizando o certificado
+ Depois de identificar o nome correto, localize
o certificado no gerenciador de certificados
do seu computador e exporte-o como
um arquivo * .cer no formato binário
codificado por DER.
+ Na próxima etapa, importaremos este
certificado para o TIA Portal antes de
adicioná-lo à configuração de hardware do
CLP.
+ Isso permite que o PLC se comunique com o
servidor de e-mail usando a segurança
adicional fornecida pelo protocolo TLS.
 Etapa 3 -
Importando Certificado para o
Portal TIA
Importando Certificado para o Portal TIA
+ Após configurar o servidor de e-mail e obter o arquivo de certificação correto, a configuração restante é realizada no Portal TIA.
+ Primeiro, um administrador de projeto deve ser especificado, fornecendo acesso aos recursos de segurança adicionais do projeto.
+ Esses recursos nos permitem adicionar um certificado de terceiros ao projeto.
+ Para criar um administrador, navegue até as configurações de segurança do projeto e defina as credenciais necessárias.
+ Observe que essas credenciais serão necessárias para acessar o projeto no futuro.
 + Depois de definir um administrador de segurança, as configurações de
segurança do projeto devem incluir recursos de segurança adicionais, incluindo

Importação do o gerenciador de certificados.

+ Para importar o arquivo de certificado, navegue até a autoridade de certificação
e clique com o botão direito para importar o arquivo.

certificado + Após a importação, o certificado contendo a chave pública necessária para a

conexão SMTP deve aparecer no gerenciador.
+ Observe a data de validade do certificado, pois pode ser necessário atualizá-lo
no futuro.
+ Além disso, certifique-se de que a hora do CLP esteja configurada
corretamente, pois o padrão de fábrica pode estar fora da faixa válida do
certificado.
 Etapa 4 - Atualizando a
configuração de hardware
do PLC
Atualizando a
configuração de
hardware do PLC
+ Após importar o certificado para o projeto, a
configuração de hardware do CLP deve ser atualizada
para estabelecer uma conexão com o servidor de e-mail.
+ Este processo envolve adicionar o certificado ao
dispositivo e definir as configurações do servidor DNS.
+ Primeiro, navegue até o gerenciador de certificados nas
configurações de Proteção e Segurança da configuração
do dispositivo.
+ Ative o uso das configurações de segurança globais para
fornecer funcionalidade total.
+ Em seguida, adicione o certificado como um dispositivo
parceiro.
 Configurações do
servidor DNS do CLP
+ Um servidor de Sistema de Nome de Domínio (DNS) é necessário
para associar nomes de domínio aos endereços IP necessários
para rotear informações entre o CLP e o servidor de e-mail.
+ Normalmente o roteador que conecta o CLP à internet atuará
como servidor DNS.
+ Consequentemente, o endereço do roteador deve corresponder
ao endereço do servidor DNS na configuração do hardware.
+ Após verificar o endereço do roteador na interface PROFINET do
CLP, navegue até a configuração DNS e adicione-o à lista de
endereços de servidores DNS.
+ Se não tiver certeza do endereço correto, você pode usar
o comando ipconfig em um PC conectado em rede ao CLP para
determinar o gateway padrão de sua rede local.
Etapa 5 - Configurando o
Bloco de Função
TMAIL_C
 Configurando o Bloco
de Função TMAIL_C

+ Depois que a configuração do hardware para o CLP

estiver concluída, a tarefa final envolve a
configuração do bloco de funções TMAIL_C para
enviar mensagens.
Atribuição de parâmetro
para tipo de dados do
sistema "TMail_QDN_SEC"

+ O servidor de e-mail é endereçado

por meio de seu nome de domínio
totalmente qualificado (FQDN)
com o tipo de dados do sistema
"TMail_QDN_SEC".
Etapa 6 - Usando o bloco
de funções TMAIL_C
+ Depois de configurar os parâmetros de endereço, o uso do bloco TMAIL_C é
relativamente simples.
+ O destinatário, o assunto e o corpo de uma mensagem são definidos usando as
respectivas entradas do FB.
+ Opcionalmente, um anexo pode ser definido, permitindo que matrizes de dados
sejam incluídas como um anexo do e-mail.
+ Um pedido de mensagem é disparado na borda ascendente da entrada REQ.
+ O bloco é executado de forma assíncrona em vários ciclos, durante os quais a
saída BUSY permanecerá alta.
+ Se o e-mail for enviado com sucesso, a saída DONE pulsará para uma única
varredura. Se falhar, a saída ERROR pulsará e o STATUS será atualizado com o
código de erro relevante.
