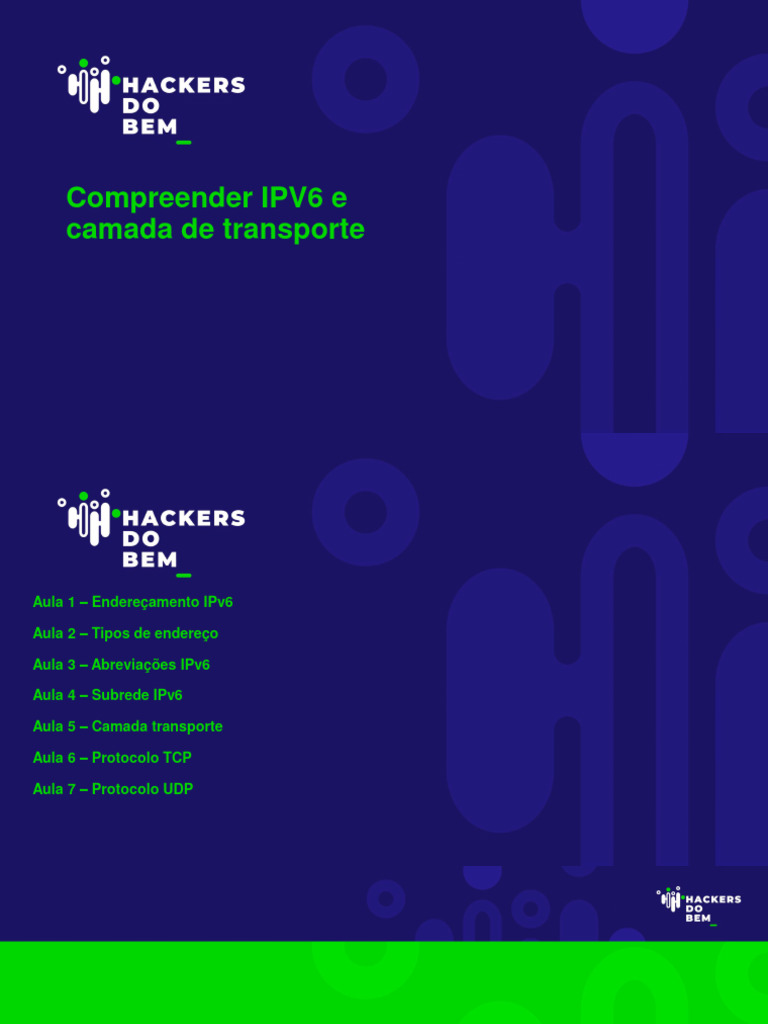

Compreender IPV6 e Camada de Transporte

Compreender IPV6 e
camada de transporte
Aula 1 – Endereçamento IPv6
Aula 2 – Tipos de endereço
Aula 3 – Abreviações IPv6
Aula 4 – Subrede IPv6
Aula 5 – Camada transporte
Aula 6 – Protocolo TCP
Aula 7 – Protocolo UDP

Aula 1 –
Endereçamento IPv6
Porque
precisamos de
endereços IP?
Porque precisamos de endereços IP?
Cada vez mais dispositivos conectados!
• Computadores;
• Câmeras de monitoramento;
• Dispositivos moveis;
• “Coisas” (famosa Internet das Coisas)

Estamos cada vez mais conectados!
Sensores em colares nos animais e nos

locais onde se alimentam e dormem,
enviando o peso do animal, controlando o
que e quanto comem...
fonte:
https://revistapesquisa.fapesp.br/inovacao-
no-campo/
fonte: https://revistapesquisa.fapesp.br/inovacao-no-campo
Veículos autônomos - tratores,

colheitadeiras, pulverizadores economizam
combustível, diminuem o deslocamento
Sensores terrestres - monitoramento de

chuvas,umidade, vento
Drones - enviam dados e imagens em

tempo real, monitorando gado ou
plantações, detectando pragas, falhas no
plantio, evolução da lavoura
Central de controle - centralizam todos os

dados da fazenda conectada para
gerenciamento
Lixeiras com sensores enviam em

tempo real se estão cheias.
O percurso dos caminhões coletores é

calculado com base nos dados das
lixeiras conectadas
fonte: https://https://www.la.logicalis.com/pt-br/article/ferrovial-aposta-em-solucao-de-iot-para-coleta-de-lixo-inteligente
Casa conectada:
• TV inteligente
• Geladeira
• Cafeteira
• Micro-ondas
• Lavadora de roupas
• Fogão Inteligente
• Luzes Inteligentes
• Aspirador
• Panela elétrica
• Lava louça
Você precisa de um IP!

Você precisa de um IP!
Nós precisamos de IP!
Para nosso acesso a internet precisamos de:
1 – Acesso a rede mundial (cabo ou wireless)
2 – Endereço de rede (IP)

Precisamos cada vez
mais de IPs, mas...
Você se lembra?
Cite algumas tecnologias que

necessitam cada vez mais de
conectividade.
Cite dois itens que você precisa para

ter acesso a rede mundial (internet)?
Esgotamento global do IPv4
Endereço IPv4 em bilhões

Fonte: https://www.ipxo.com/blog/ipv4-exhaustion-hosting/
Por que os endereços IP esgotam?
De onde vem os endereços?
Fonte: Adobe Stock

Coordenação global
de endereços IP
Endereço IPv4 em bilhões

Fonte: https://www.ipxo.com/blog/ipv4-exhaustion-hosting/
Fonte: https://www.iana.org
Fonte e distribuição
mundial de endereços
Fonte: https://www.iplocation.net/rir
Registros Regionais da Internet
Fonte: https://www.iplocation.net/rir
RIR
RIR –a e Caribe
América Latina e Caribe
Fonte: https://lacnic.net
Provedores de acesso a internet

Provedor leva o acesso a

sua casa (cabo ou wireless)
e te entrega um endereço IP
para conexão a rede
mundial!
Provedores de acesso a internet

Para acesso a internet o

provedor fornece ao cliente
um IP Publico.
Você se lembra porque esse

endereço é chamado de
Público?
Os últimos IPs públicos

foram distribuídos pela
IANA em 2011.
Os IPs privados privados

nunca se esgotam! Os IPs
públicos sim!
Fonte: https://www.avast.com/pt-br/c-ip-address-public-vs-private
Precisamos cada vez mais de IPs Públicos, mas...
Eles acabaram...
E agora?
Endereços IPv6
Solução definitiva para a

falta de endereços!
Você se lembra?
Qual estrutura de distribuição do

endereçamento mundial?
Qual o tipo de endereço que se

esgota? E qual não esgota?
O que foi feito para resolver isso

de forma definitiva?
Características do
IPv6
Características do IPv6
No total o endereço IPv4 é composto por

32 bits, sendo possível o total de mais de 4
bilhões de endereços!
IPv4 é composto por 4 octetos:
Decimal 192 . 168 . 0 . 1
Binário 11000000 . 10101000 . 00000000 . 00000001

IPv6 é composto por:
• 8 Hexadecatetos
• 16 bits cada hexadecateto
• 128 bits no total
2001:0002:0003:0004:0005:0006:0007:0008
IPv6 = 2^128 2001:cade:0000:cafe:0000:0000:0000:0099
340 undecilhões de endereços
0010000000000001:1100101011011110:0000000000000000:1100101011111110:0000000000000000:0000000000000000:0000000000000000:0000000010011001
128 bits usados para endereços
IPv4 = 2^32 10.190.50.1
4.3 bilhões de endereços

00001010.10111110.00110010.00000001

Estrutura do IPv6
Estrutura do IPv6
2001:f0f0:dad0:cafe:0005:0006:0007:0008
Cabeçalho ipv6
Cabeçalho IPv6
Comunicação entre computadores
Aplicação Dados Camada OSI Dados Aplicação
Apresentação Dados Dados Apresentação
Sessão Dados Dados Sessão
Transporte Segmentos Segmentos Transporte
Rede Pacotes Pacotes Rede
Enlace Quadros Quadros Enlace
Física Bits Bits Física

Cabeçalho IPv6
Aplicação São acrescentados Dados Aplicação

cabeçalhos com
informações da camada
Apresentação Dados Apresentação
Sessão Dados Sessão
Transporte Segmentos Transporte
Rede Pacotes Rede
Enlace Quadros Enlace
Física 0010110100 Bits Física

Características da camada de transporte
Web Acesso
remoto
Em cada salto na rede os

cabeçalhos são
Aplicação Aplicação
acrescentados e retirados
Apresentação Apresentação
Sessão Sessão
Transporte Transporte
Rede Rede Rede Rede
Enlace Enlace Enlace Enlace
Física Física Física Física

Cabeçalho IPv6
Versão
Tamanho
do Tipo de serviço Tamanho total Cabeçalho IPv4
cabeçalho
Deslocamento do 12 campos fixos

Identificação Flags
fragmento
20 a 60 Bytes de tamanho
Tempo de vida Some de verificação do cabeçalho
Protocolo
(ttl) (Checksum)
Endereço de origem
Endereço de destino
Opções e complementos
Cabeçalho IPv6
Versão
Tamanho
cabeçalho
Deslocamento do Tipos de informações nos cabeçalhos:

fragmento • Versão do protocolo
Tempo de vida Some de verificação do cabeçalho

Protocolo
(ttl) (Checksum)
Endereço de origem
Cabeçalho IPv6
Versão
Tamanho
cabeçalho

Tempo de vida Some de verificação do cabeçalho • Tempo de vida do pacote

Protocolo
(ttl) (Checksum)
Endereço de origem
Cabeçalho IPv6
Versão
Tamanho
cabeçalho


Protocolo
(ttl) (Checksum)
• Integridade dos dados
Endereço de origem
Cabeçalho IPv6
Versão
Tamanho
cabeçalho


Protocolo
(ttl) (Checksum)
• Integridade dos dados
Endereço de origem • Origem e destino do pacote
Cabeçalho IPv6
Versão
Classes de
tráfego
Identificador de fluxo Cabeçalho IPv6
Limite de 8 campos fixos
Tamanho dos dados Próximo cabeçalho
encaminhamento
40 Bytes de tamanho
Cabeçalhos de extensão que não são
Endereço de origem processados por roteadores intermediários
Cabeçalho IPv6
Versão
Classes de
tráfego
Limite de Tipos de informações nos cabeçalhos:
encaminhamento • Versão do protocolo
Endereço de origem
Cabeçalho IPv6
Versão
Classes de
tráfego
• Identifica as classes de serviço ou prioridade
Endereço de origem
Cabeçalho IPv6
Versão
Classes de
tráfego
• Numero máximo de saltos

Endereço de origem
Cabeçalho IPv6
Versão
Classes de
tráfego
• Numero máximo de saltos

Endereço de origem
• Endereço de origem e destino
Cabeçalho IPv6
Versão
Classes de
tráfego
Limite de
encaminhamento
Mais simples
Mais flexível
Endereço de origem
Mais eficiente
Aula 2 – Tipos de
Endereço
Tipos de endereços IPv6
GLOBAL UNICAST ADDRESS UNIQUE LOCAL ADDRESS
2000::/3 FC00::/7
Semelhante ao IPv4 Publico Semelhante ao IPv4 Privado
LOOPBACK
LINK LOCAL
::1
FE80::/3
Para auto teste ou acesso a um
serviço localmente, mesma função
do IPv4 127.0.0.1
Utilizando IPv6 na prática
Utilizando IPv6 em um servidor

e um roteador corporativo
Roteador corporativo Cisco

Cabos utilizados:
• Energia (preto)
• Rede (vermelho)
• Console (azul)
Cabos utilizados:
• Energia (preto)
• Rede (vermelho)
• Console (azul)
Cabos utilizados:
• Energia (preto)
• Rede (vermelho)
• Console (azul)
Cabos utilizados:
• Energia (preto)
• Rede (vermelho)
• Console (azul)
Software de virtualização
Oracle Virtual Box
Windows Server 2022

Virtualizado
Link local
Fe80::/64
Comunicação somente na conexão
entre os dois dispositivos
Endereços não alcançam outras redes

Prática com comunicação utilizando IPv6 link local

LINK LOCAL ADDRESS
Atribuído dinamicamente
Configurado manualmente FE80::/3
Comunicação somente no mesmo

enlace de rede
Tipos de
endereços IPv6
na pratica
GLOBAL UNICAST ADDRESS UNIQUE LOCAL ADDRESS
2000::/3 FC00::/7
Semelhante ao IPv4 Publico Semelhante ao IPv4 Privado
LOOPBACK
LINK LOCAL
::1
FE80::/3
do IPv4 127.0.0.1
Prática com comunicação utilizando IPv6 GUA

GLOBAL UNICAST ADDRESS
Configurado manualmente
2000::/3
Semelhante ao IPv4 Publico

MULTICAST
Prática com demonstração do IPv6 Multicast
FE00::/8
Um pacote enviado a um grupo de

interfaces, chega a todos do grupo.
LOOPBACK
::1

do IPv4 127.0.0.1
Fonte: https://www.alphr.com/paessler/paessler-prtg-network-monitor-124/32160/paessler-prtg-network-monitor-124-review/
Tipos de
comunicação
entre dispositivos
Tipos de comunicação entre dispositivos
Unicast
1 para 1
Um pacote enviado a um endereço

unicast é entregue a uma única
interface de rede.
Anycast
1 para um grupo de
interfaces próximas
190 Bahia Um pacote enviado a um endereço configurado em
Rio de Janeiro
varias interfaces, é recebido somente nas mais
próximas.
Usado em redundância, balanceamento de carga,

por exemplo.
Mato Grosso
Broadcast
1 para todas as
interfaces
Um pacote enviado para todos.
Esta opção só existe no IPv4.

Multicast
1 para um grupo
de interfaces
Um pacote enviado a um grupo de
interfaces, chega a todos do grupo.
IPv6 usa para importantes funções na

rede local.
Aula 3 – Abreviações IPv6
Redução do tamanho do endereço
Regras para abreviação do endereço
Fonte: https://www.networkacademy.io/ccna/ipv6/ipv6-address-representation
2001:0000:0000:0001:0000:0000:0000:0099 Vamos fazer juntos?

Cenário: Você foi configurar um
firewall de uma grande empresa, e
começou pela configuração do IPv6.
2001::1::99 Vamos fazer juntos?

2001:0000:0000:1::99 OK! Vamos fazer juntos?

Aula 4 – Subrede IPv6
Entendendo a
divisão em redes
no IPv6
Subredes IPv6
IPv6 = 2^128 2001:cade:0000:cafe:0000:0000:0000:0099
340 undecilhões de endereços
0010000000000001:1100101011011110:0000000000000000:1100101011111110:0000000000000000:0000000000000000:0000000000000000:0000000010011001
IPv4 = 2^32 10.190.50.1
4.3 bilhões de endereços

00001010.10111110.00110010.00000001

Entendendo a divisão em redes no IPv6
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /32
2 0 0 1
0010 0000 0000 0001
2001:
16 bits
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
2001: f0f0: dad0: cafe: 0005:0006:0007:0008
16 bits 16 bits 16 bits 16 bits 64 bits
Prefixo /64 Parte do endereço que identifica a

Parte do endereço que identifica a rede interface de um dispositivo
2001: f0f0: dad0: cafe:
16 bits 16 bits 16 bits 16 bits
Prefixo /64
Parte do endereço que identifica a rede
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
Vamos pensar um pouco...
Qual seria a próxima rede?
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
Uma dica...
rede atual em amarelo
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
2001:f0f0:dad0:caff:0005:0006:0007:0008 /64
Endereços dos dispositivos da próxima rede:
2001:f0f0:dad0:caff:0000:0000:0000:0001 /64
2001:f0f0:dad0:caff:0000:0000:0000:0002 /64
2001:f0f0:dad0:caff:0000:0000:0000:0003 /64
2001:f0f0:dad0:caff:0000:0000:0000:0004 /64
até
2001:f0f0:dad0:caff:ffff:ffff:ffff:ffff /64
Qual o próximo endereço de rede IPv6?

Desafio!
2001:f0f0:dad0:caff:0000:0000:0000:0000/64
Qual o próximo endereço de rede IPv6?

Desafio!
2001:f0f0:dad0:caff:0000:0000:0000:0000/64
Resposta:
Desafio!
2001:f0f0:dad0:cb00:0000:0000:0000:0000/64
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /32
2001: f0f0: dad0:cafe:0005:0006:0007:0008
16 bits 16 bits 96 bits

Prefixo /32
Parte do endereço que identifica a interface de um
Parte do endereço que
dispositivo
identifica a rede
Os computadores ao
lado estão na mesma
rede? Se comunicam?
Estão na mesma rede!
2001:f0f0::/32
Qual o primeiro e o ultimo endereço

Desafio! da rede 2001:f0f0::/32?

Primeiro endereço:
2001:f0f0:0000:0000:0000:0000:0000:0001
Ultimo endereço:
2001:f0f0:ffff:ffff:ffff:ffff:ffff:ffff
Entendendo a
divisão em
subredes no IPv6

Primeiro endereço:
2001:f0f0:0000:0000:0000:0000:0000:0001
Ultimo endereço:
2001:f0f0:ffff:ffff:ffff:ffff:ffff:ffff
Subredes IPv6
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
2001: f0f0: dad0: cafe: 0005:0006:0007:0008
Prefixo /64 Parte do endereço que identifica a

Parte do endereço que identifica a rede interface de um dispositivo
Subredes IPv6
2001: f0f0: dad0: cafe:
Prefixo /64
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
Subredes IPv6
Subredes IPv6!
Subredes IPv6
Prefixo
Sub
Endereço da rede da 2^16 bits = 65.536 possibilidades de subredes
rede rede
2001:f0f0:dad0: 0001:: /64 2001: f0f0: dad0: cafe:
2001:f0f0:dad0: 0002:: /64
2001:f0f0:dad0: 0003:: /64
2001:f0f0:dad0: ffff:: /64

Subredes IPv6
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
Preciso quebrar a rede /64 em duas subredes /65
Rede /64
Subrede /65 Subrede /65
Subredes IPv6
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
2001: f0f0: dad0: cafe: Preciso quebrar a rede /64 em duas subredes /65
Rede /64
Prefixo /64
Subredes IPv6
2001: f0f0: dad0: cafe: 0000: Preciso quebrar a rede /64
em duas subredes /65
Porção
Prefixo /64
para
hosts
Subredes IPv6
2001: f0f0: dad0: cafe: 0000: Preciso quebrar a rede /64 em 2 partes
Além dos 64 bits da porção da rede,
16 bits 16 bits 16 bits 16 bits 16 bits vamos pegar mais um caractere “emprestado”
da parte dos hosts!
Porção
Prefixo /64
para
hosts
Subredes IPv6
Alem dos 64 bits da porção da rede

0000:
Vamos pegar mais um caractere “emprestado”
da parte dos hosts!
16 bits
Porção
para
hosts
Subredes IPv6

0000:
da parte dos hosts!
16 bits
Porção
para
hosts
0000 0000 0000 0000

(Cada caractere representam 4
bits, lembra?)
Subredes IPv6

0000:
da parte dos hosts!
16 bits
Porção
para
hosts
0000 0000 0000 0000

(Não precisamos de um caractere
inteiro)
Subredes IPv6

0000:
1 caracter hexadecimal = 4 bits
16 bits 1 hexadecateto = 16 bits
Porção
para
hosts
0000 0000 0000 0000

(Vamos pegar só um bit
emprestado para rede!)
Subredes IPv6

0000:
1 caracter hexadecimal = 4 bits
16 bits 1 hexadecateto = 16 bits
Só precisamos de mais 1 bit

Porção
para
hosts
0000 0000 0000 0000

(Vamos pegar só um bit
emprestado para rede!)
Subredes IPv6

2001: f0f0: dad0: cafe: 0000:
da parte dos hosts!
Porção
Prefixo /64
para
hosts
0000 0000 0000 0000

(Vamos pegar um bit emprestado para rede!)
Subredes IPv6
2001: f0f0: dad0: cafe: 0000: Além dos 64 bits da porção da rede

da parte dos hosts!
Porção
Prefixo /65
para
hosts
0000 0000 0000 0000

(Vamos pegar um bit emprestado para rede!)
Subredes IPv6
Vamos pegar mais um bit

“emprestado” da parte dos hosts!
Porção
Prefixo /65
para
hosts
0000 0000 0000 0000

Subredes IPv6
16 bits 16 bits 16 bits 16 bits 16 bits “emprestado” da parte dos hosts!
Porção
Prefixo /65
para
hosts
0000 0000 0000 0000

Aquele caractere hexadecimal lá em cima
corresponde a estes 4 bits, lembra?
Subredes IPv6

16 bits 16 bits 16 bits 16 bits 16 bits “emprestado” da parte dos hosts!
Porção
Prefixo /65
para
hosts
0000 0000 0000 0000

Mas só precisamos de mais 1 bit
Subredes IPv6
2001: f0f0: dad0: cafe: 0000: Quais as SUBREDES

possíveis com um prefixo /65?
Porção
Prefixo /65
para
hosts
0000 0000 0000 0000

Subredes IPv6
Subrede 1 = 2001:f0f0:dad0:café:0000
2001: f0f0: dad0: cafe: 0000:
2001: f0f0: dad0: cafe: 1000: de 0000 até 7fff
2001: f0f0: dad0: cafe: 2000:
2001: f0f0: dad0: cafe: 3000:
2001: f0f0: dad0: cafe: 4000:
2001: f0f0: dad0: cafe: 5000:
2001: f0f0: dad0: cafe: 6000:
2001: f0f0: dad0: cafe: 7000:
2001: f0f0: dad0: cafe: 8000: Subrede 2 = 2001:f0f0:dad0:café:8000
2001: f0f0: dad0: cafe: 9000: de 8000 até ffff
2001: f0f0: dad0: cafe: A000:
2001: f0f0: dad0: cafe: B000:
2001: f0f0: dad0: cafe: C000:
2001: f0f0: dad0: cafe: D000:
2001: f0f0: dad0: cafe: E000:
2001: f0f0: dad0: cafe: F000:
Porção
Prefixo /65
para
hosts
Entendendo a
divisão em
subredes no IPv6
Subredes IPv6
Subredes IPv6
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
Preciso quebrar a rede /64 em duas subredes /65
Rede /64
Subredes IPv6
2001:f0f0:dad0:cafe:0005:0006:0007:0008 /64
2001: f0f0: dad0: cafe: Preciso quebrar a rede /64 em duas subredes /65
Rede /64
Prefixo /64
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:
2001: f0f0: dad0: cafe: 2000:
2001: f0f0: dad0: cafe: 3000:
2001: f0f0: dad0: cafe: 4000:
2001: f0f0: dad0: cafe: 5000:
2001: f0f0: dad0: cafe: 6000:
2001: f0f0: dad0: cafe: 7000:
2001: f0f0: dad0: cafe: A000:
2001: f0f0: dad0: cafe: B000:
2001: f0f0: dad0: cafe: C000:
2001: f0f0: dad0: cafe: D000:
2001: f0f0: dad0: cafe: E000:
2001: f0f0: dad0: cafe: F000:
Porção
Prefixo /65
para
hosts
Entendendo a divisão em subredes no IPv6
Os computadores ao lado
estão na mesma rede?
Se comunicam?
Os computadores ao lado
estão na mesma rede?
Se comunicam?
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:
2001: f0f0: dad0: cafe: 2000:
2001: f0f0: dad0: cafe: 3000:
2001: f0f0: dad0: cafe: 4000:
2001: f0f0: dad0: cafe: 5000:
2001: f0f0: dad0: cafe: 6000:
2001: f0f0: dad0: cafe: 7000:
2001: f0f0: dad0: cafe: A000:
2001: f0f0: dad0: cafe: B000:
2001: f0f0: dad0: cafe: C000:
2001: f0f0: dad0: cafe: D000:
2001: f0f0: dad0: cafe: E000:
2001: f0f0: dad0: cafe: F000:
Porção
Prefixo /65
para
hosts
Os servidores ao lado estão na

mesma rede?
Se comunicam?
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:
2001: f0f0: dad0: cafe: 2000:
2001: f0f0: dad0: cafe: 3000:
2001: f0f0: dad0: cafe: 4000:
2001: f0f0: dad0: cafe: 5000:
2001: f0f0: dad0: cafe: 6000:
2001: f0f0: dad0: cafe: 7000:
2001: f0f0: dad0: cafe: A000:
2001: f0f0: dad0: cafe: B000:
2001: f0f0: dad0: cafe: C000:
2001: f0f0: dad0: cafe: D000:
2001: f0f0: dad0: cafe: E000:
2001: f0f0: dad0: cafe: F000:
Porção
Prefixo /65
para
hosts
Subredes IPv6
Desafio
Subredes IPv6!
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:

Quais as SUBREDES
Porção
Prefixo /66
para
hosts
0000 0000 0000 0000

Agora vamos emprestar 2 bits que eram da porção dos hosts!
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:

2001: f0f0: dad0: cafe: 1000:
2001: f0f0: dad0: cafe: 2000:
2001: f0f0: dad0: cafe: 3000:
2001: f0f0: dad0: cafe: 5000:
2001: f0f0: dad0: cafe: 6000: possíveis com um prefixo /66?
2001: f0f0: dad0: cafe: 7000:
2001: f0f0: dad0: cafe: 8000:
2001: f0f0: dad0: cafe: 9000:
2001: f0f0: dad0: cafe: A000:
2001: f0f0: dad0: cafe: B000:
2001: f0f0: dad0: cafe: C000:
2001: f0f0: dad0: cafe: D000:
2001: f0f0: dad0: cafe: E000:
2001: f0f0: dad0: cafe: F000:
Porção
Prefixo /65
para
hosts
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:

Com 1 bit emprestado = as redes avançam de 8 em 8
8 4 2 1 Subrede 2 = 2001:f0f0:dad0:café:8000
0 0 0 0 :
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:

Com 2 bits emprestados = as redes avançam de 4 em 4
Subrede 4 = 2001:f0f0:dad0:café:c000
0 0 0 0 :
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:

Com 2 bits emprestados = as redes avançam de 4 em 4
Subrede 4 = 2001:f0f0:dad0:café:c000
0 0 0 0 : Essas são as SUBREDES possíveis com 2 bits!

Subredes IPv6
2001: f0f0: dad0: cafe: Subrede 1 = 2001:f0f0:dad0:cafe:0000

0000:
2001: f0f0: dad0: cafe: 1000:
2001: f0f0: dad0: cafe: 2000:
2001: f0f0: dad0: cafe: 3000: Subrede 2 = 2001:f0f0:dad0:cafe:4000
2001: f0f0: dad0: cafe: 4000:
2001: f0f0: dad0: cafe: 5000:
2001: f0f0: dad0: cafe: 6000:
2001: f0f0: dad0: cafe: 8000:
2001: f0f0: dad0: cafe: 9000:
2001: f0f0: dad0: cafe: A000: Subrede 4 = 2001:f0f0:dad0:cafe:c000
2001: f0f0: dad0: cafe: B000:
2001: f0f0: dad0: cafe: C000:
2001: f0f0: dad0: cafe: D000:
2001: f0f0: dad0: cafe: E000:
2001: f0f0: dad0: cafe: F000:
Porção
Prefixo /66
para
hosts
Vamos ver se você entendeu mesmo?
Ultimo desafio!
Subredes IPv6

Porção
Prefixo /67
para
hosts
0000 0000 0000 0000

Subredes IPv6
2001: f0f0: dad0: cafe: 0000:

Quais as SUBREDES possíveis
com um prefixo /67?
8 4 2 1
0 0 0 0 :
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:

com um prefixo /67?
Com 3 bits emprestados =

as redes avançam de 2 8 4 2 1
em 2
0 0 0 0 :
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:

com um prefixo /67? Subrede 1 = 2001:f0f0:dad0:cafe:0000
Subrede 2 = 2001:f0f0:dad0:cafe:2000
Com 3 bits emprestados = Subrede 3 = 2001:f0f0:dad0:cafe:4000

as redes avançam de 2
em 2
Subrede 6 = 2001:f0f0:dad0:cafe:a000
Subrede 7 = 2001:f0f0:dad0:cafe:c000
Subrede 8 = 2001:f0f0:dad0:cafe:e000
Subredes IPv6
2001: f0f0: dad0: cafe: 0000:
2001: f0f0: dad0: cafe: 2000:
2001: f0f0: dad0: cafe: 3000:
2001: f0f0: dad0: cafe: 4000:
2001: f0f0: dad0: cafe: 6000:
2001: f0f0: dad0: cafe: 8000:
2001: f0f0: dad0: cafe: 9000: Subrede 6 = 2001:f0f0:dad0:cafe:a000
2001: f0f0: dad0: cafe: A000:
Subrede 7 = 2001:f0f0:dad0:cafe:c000
2001: f0f0: dad0: cafe: B000:
2001: f0f0: dad0: cafe: C000: Subrede 8 = 2001:f0f0:dad0:cafe:e000
2001: f0f0: dad0: cafe: D000:
2001: f0f0: dad0: cafe: E000:
2001: f0f0: dad0: cafe: F000:
Porção
Prefixo /67
para
hosts
Aula 5 – Camada Transporte
Características da
camada de
transporte
Porque eu me interessaria
em camada de transporte?
Identificar conexões indevidas

Configuração de firewall
Segurança em nuvem
Fonte: https://bytefreaks.net/applications/docker/notes-on-how-to-connect-from-an-external-machine-to-a-docker-database-in-google-compute-engine/attachment/vpc-firewall-rules
Camada de transporte
• Mantem e monitora várias

comunicações entre aplicações.
• Identifica aplicações por meio de

portas
• Segmenta dados das camadas

superiores


portas

superiores
Mantem e monitora várias



IP 92.38.150.61
Porta 443
IP 10.107.133.4
Porta 57358

IP 92.38.150.61
Porta 443
IP 10.190.200.204
Porta 10123
IP 10.107.133.4
Porta 57358 IP 10.107.133.4
Porta 60134
Identificação das aplicações por

meio de portas
Web
443 Vídeo conferencia
3478 a 3481
E-mail
Aleatória 110
Aleatória
57358
44922
Aleatória
37123
Arquivo com exemplos:

C:\Windows\System32\drivers\etc\services
Web
443 Vídeo conferencia
3478 a 3481
E-mail
Aleatória 110
Aleatória
57358
44922
Aleatória
37123
Cada endereço de prédio = endereço IP

Cada apto do predio = porta de acesso a um serviço de rede
Apto Apto Apto Apto

443 161 443 161
Apto Apto
Apto Apto 25 80
25 80
Apto Apto
21 23
Apto Apto
21 23
Endereço: Rua da camada OSI, Endereço: Rua da camada OSI,

numero 192 numero 172
Entrega para:
Rua Camada OSI, 192 (endereço IP)
Apto. 443 (serviço WEB HTTPS)
Apto Apto Apto Apto

443 161 443 161
Apto Apto
Apto Apto 25 80
25 80
Apto Apto
21 23
Apto Apto
21 23

Cada endereço de prédio = endereço IP

Cada apto do predio = porta de acesso a um serviço de rede
Total de portas TCP: 65535
Total de portas UDP: 65535
Apto Apto Até a porta 1024: serviços mais comuns

Apto Apto
443 161 443 161
De 1025 a 65535: conhecidas como portas altas
Apto Apto
Apto Apto 25 80
25 80
Apto Apto
21 23
Apto Apto
21 23



portas

superiores
Vídeo
Web
conferencia
Funções da camada de transporte
• Segmentação dos dados

• Remonta segmentos no destino
• Multiplexação, varios aplicativos usam a Web
rede ao mesmo tempo Web
Vídeo
conferencia
Vídeo
conferencia
Vídeo Web
conferencia
Vídeo
conferencia
Transporte - Comunicação entre computadores
Aplicação Dados Dados Aplicação

Aplicação Dados Mantem e monitora Dados Aplicação

várias comunicações
entre aplicações.


entre aplicações.
Identificação das
Sessão Dados aplicações por meio Dados Sessão
de portas


entre aplicações.
Identificação das
de portas
Segmenta dados e
remonta segmentos
no destino


entre aplicações.
Identificação das
de portas
Segmenta dados e
remonta segmentos
no destino
Enlace Quadros Multiplexação, Quadros Enlace

varios aplicativos
usam a rede ao
Física Bits mesmo tempo Bits Física
TCP/UDP
Os protocolos são regras que regem como os dados são formatados e enviados por meio de uma rede.
PROTOCOLO UDP PROTOCOLO TCP
TELEFONIA VOIP E-MAIL

TCP/UDP
A camada de transporte trabalha com dois protocolos: TCP e UDP

Aula 6 – Protocolo TCP
Características do
protocolo TCP
TCP/UDP
PROTOCOLO TCP
Aplicação RDP HTTP SSH DNS TFTP SNMP
• Confiável;
• Orientado a conexão
• Confirma o recebimento dos dados;
Transporte TCP UDP
• Reenvia dados perdidos
• Reorganiza os dados segmentados
• Controle de fluxo
Internet IP
Acesso a rede ETHERNET

Funções do
protocolo TCP
Segmentar dados para envio
Remontar os dados segmentados
recebidos na ordem correta
Acesso
Web
remoto
• Segmenta dados
• Controle de fluxo Acesso
remoto
Acesso
remoto
Acesso Web
remoto
Acesso
remoto
Acesso
Web
remoto
• Segmenta dados
• Multiplexação, varios aplicativos usam a rede ao mesmo tempo
• Remonta segmentos no destino na ordem, mesmo que
cheguem fora de ordem
Web
Acesso
remoto
Web
Vídeo
conferencia
Web
Web
Acesso
Acesso remoto
remoto Acesso
remoto
Funções do
protocolo TCP
Confirma o recebimento dos segmentos
Reenvia segmentos perdidos

Acesso
Web
remoto
Funções do protocolo TCP
• Confirma o recebimento dos segmentos;

• Reenvia segmentos perdidos
Web
Web
Acesso
remoto
2 1
Encaminhando
3 segmentos
Acesso
remoto
1
Encaminhando
4 segmentos
3
Acesso Web 2
remoto
Acesso
3
remoto
4
Acesso
Web
remoto

Confirmo
Acesso
recebimento 1 e 2 remoto
Acesso
remoto
1
3
Acesso Web 2
remoto
Acesso
3
remoto
4
Acesso
Web
remoto

5
Acesso
remoto
Faltou confirmar
recebimento do 3! Acesso
Vou mandar de novo remoto
6
Acesso
Web
remoto

5
Acesso
Enviando remoto
segmento 3
novamente Acesso
remoto
Web 6
3
Acesso
Web
remoto

Confirmo Acesso
recebimento 3 remoto
Encaminhando
1 segmento
Acesso
remoto
5
Encaminhando 7
Acesso Web 6
4 segmentos
remoto
Acesso
4
remoto
8
Funções do
protocolo TCP
Estabelecimento de conexão TCP em 3 vias
(Three-way Handshake)
Servidor, estou enviando a mensagem 0 (numero de sequencia do

cliente). Dá pra sincronizar (SYN)?
1 WEB
CLIENTE
Claro, sincroniza a mensagem 0 (numero de sequencia do servidor)
que estou enviando (SYN). Prossiga com a mensagem 1 (ACK).
2
Ok, estou enviando a mensagem 1 (próxima mensagem na sequencia
do cliente). Pode mandar sua mensagem 1 tambem (ACK).
3
Estabelecimento de conexão TCP em 3 vias (Three-way Handshake)
CLIENTE WEB

Aplicação HTTP DNS
CLIENTE
Transporte TCP UDP WEB
Internet IP

CLIENTE WEB

CLIENTE WEB

CLIENTE WEB

Aplicação HTTP DNS
CLIENTE
Transporte TCP UDP WEB
Internet IP

WEB
CLIENTE
Servidor, estou enviando a mensagem 0 (numero de sequencia do
cliente). Dá pra sincronizar (SYN)?

WEB
CLIENTE
Claro, sincroniza a mensagem 0 (numero de sequencia do servidor)

que estou enviando (SYN). Prossiga com a mensagem 1 (ACK).

WEB
CLIENTE
Ok, estou enviando a mensagem 1 (próxima mensagem na sequencia

do cliente). Pode mandar sua mensagem 1 tambem (ACK).

Transporte - Comunicação entre computadores
Aplicação Dados Dados Aplicação
Estabelece conexão
3 vias

Funções do
protocolo TCP
Janelamento
Ataque Syn TCP
0
1
0
1
2
3
4
Perceba a relação
entre protocolo,
porta e serviço
de rede!
Fonte: https://bytefreaks.net/applications/docker/notes-on-how-to-connect-from-an-external-machine-to-a-docker-database-in-google-compute-engine/attachment/vpc-firewall-rules
TCP/UDP

TCP/UDP
Algumas aplicações utilizam os dois

protocolos: TCP e UDP
Porta TCP 443 = chat de texto

Porta UDP 45000-60000 = chat de voz
Fonte: https://support.discord.com/hc/en-us
TCP/UDP
PROTOCOLO TCP
• Confiável;
• Orientado a conexão
Transporte TCP UDP
• Reorganiza os dados segmentados
• Controle de fluxo
Internet IP

Acesso
Web
remoto
• Segmenta dados
remoto
Acesso
remoto
Acesso Web
remoto
Acesso
remoto
• Janelamento
0 Acesso
1 remoto
2
3
4
5
6
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2
3
4
5
6
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2 ack0
3
4
5
6
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2 ack0
3
4
5
6
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2 ack0
3
4 3
5
6
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2 ack0
3
4 3
5
6 ack2
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2 ack0
3
4 3
5
6 ack2
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2 ack0
3
4 3
5
6 ack2
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2 ack0
3
4 3
5
6 ack2
7

0
•
1 Janelamento
0 2 Acesso
1 remoto
2 ack0
3
4 3
5
6 ack2
7 4
5

3
• Janelamento
0 ack2 Acesso
1 remoto
4
2
5
3
4 ack5
5
6
7

3
• Janelamento
0 ack2 Acesso
1 remoto
4
2
5
3
4 ack5
5
6
7

3
• Janelamento
0 ack2 Acesso
1 remoto
4
2
5
3
4 ack5
5
6 6
7 7
8 8

3 ack5
4 6
• Janelamento
5 7 Acesso
remoto
6
7 8
8
Nack7
9
10
11

3 ack5
4 6
• Janelamento
5 7 Acesso
remoto
6
7 8
8
Nack7
9
10
11

3 ack5
4 6
• Janelamento
5 7 Acesso
remoto
6
7 8
8
Nack7
9
10
11

3 ack5
4 6
• Janelamento
5 7 Acesso
remoto
6
7 8
8
Nack7
9
10
11
Reenvia a janela toda

3 ack5
4 6
• Janelamento
5 7 Acesso
remoto
6
7 8
8
Nack7
9
10 7
11 8
9
Reenvia a janela toda

3 7
4 8 • Janelamento
5 9 Acesso
remoto
6
7 ack9
8
9
10
11
O destino determina
o tamanho da janela

3 7
4 8 • Janelamento
5 9 Acesso
remoto
6
7 Ack9 (manda 5)
8
9
10
11
O destino determina
o tamanho da janela
4 7 Funções do protocolo TCP

5 • Janelamento
6 8
7 9 Acesso
remoto
8
Ack9 (manda 5)
9
10 10
11 11
12 12
13 13
14 14
10 10
11 11
• Janelamento
12 12 Acesso
remoto
13 13
14 14
15
16 Ack14 (manda só 4)
17
18 A janela é ajustada de
acordo com o destino
19
10 10
11 11
• Janelamento
12 12 Acesso
remoto
13 13
14 14
15
17
18 A janela é ajustada de
acordo com o destino
19
10 10
11 11
• Janelamento
12 12 Acesso
remoto
13 13
14 14
15
17 15
18 16
19 17
18
Acesso
Web
remoto
• Segmenta dados
remoto
Acesso
remoto
Acesso Web
remoto
Acesso
remoto
Aula 7 – Protocolo UDP
Características do
protocolo UDP
TCP/UDP

TCP/UDP
PROTOCOLO UDP
• Não confiável;
• Não orientado a conexão
• Não confirma o recebimento dos dados;
Transporte TCP UDP
• Não reenvia dados perdidos
• Não reorganiza os datagramas enviados
Internet IP

TCP/UDP
Transporte TCP UDP
Internet IP

TCP/UDP
Transporte TCP UDP
Internet IP

Protocolo UDP
Anúncio enviado aos

passageiros do trem
(sem garantia de entrega).
UDP envia mensagem sem

garantia de entrega.
Protocolo UDP
Para que serve então???
• Não orientado a conexão;
PROTOCOLO • Não confirma o recebimento dos dados;
UDP • Não reenvia dados perdidos;
• Não reorganiza os datagramas enviados.
Protocolo UDP
PROTOCOLO
UDP
• Não confirma o recebimento dos dados;
• Não reenvia dados perdidos;
Protocolo UDP
PROTOCOLO
UDP
www.nomedosite.com.br
200.0.0.1 • Não confirma o recebimento dos dados;
• Não reenvia dados perdidos;
www.nomedosite.com.br
Protocolo UDP
PROTOCOLO
TCP
• Precisa estabelecer conexão confiável

Atualizações de registros
Protocolo UDP
Comunicação com Comunicação com

protocolo TCP protocolo UDP
• Relativamente lento; • Relativamente rápido; Comparativo

• Requer conexão; • Sem conexão;
• Garantia de entrega; • Sem garantia de entrega (menos
• Retransmissão de dados; sobrecarga);
• Utilizado em: • Dados perdidos não são reenviados;
• Serviços Web; • Utilizado em:
• E-mail; • Transmissões ao vivo;
• FTP. • Jogos on-line;
• Videoconferências.
Protocolo UDP

Comparativo
Unicast Unicast Multicast Broadcast

Protocolo UDP

Cabeçalho variável: 20 a 80 Bytes / 12 campos Cabeçalho fixo: 8 Bytes / 4 campos
Comparativo
Protocolo UDP
Portas TCP = 65536
Portas UDP = 65536
Porta
3389
Porta
80
Porta
53
Endereço: 172.16.0.77 Endereço: 200.0.0.1

Protocolo UDP
Demonstração de funcionamento
dos protocolos TCP/UDP
Camada de transporte na prática
Cenário para testes
Capturar comunicação TCP e UDP
Endereço: 10.0.0.1/24
Endereço: 10.0.0.2/24
Capturar comunicação
TCP e UDP
Cenário para testes

Teste 1: Comunicação com protocolo SSH
Conexão via Putty

TCP/UDP

TCP ou UDP?
TCP/UDP

TCP ou UDP?
Aplicação Dados SSH Dados Aplicação
Porta Porta
Transporte Segmentos TCP Segmentos Transporte
origem destino

VAMOS PARA PRÁTICA!

Conexão via Putty

Teste 2: Comunicação com protocolo TFTP
Backup das configurações do

switch para o notebook
TCP/UDP

TCP ou UDP?
TCP/UDP

TCP ou UDP?
Aplicação Dados TFTP Dados Aplicação
Transporte Segmentos UDP Segmentos Transporte

VAMOS PARA PRÁTICA!

Backup das configurações do

switch para o notebook
Acesso remoto SSH
Backup das configurações com TFTP
Acesso remoto ao switch por terminal com SSH = TCP
Copia das configurações do switch para o notebook com TFTP = UDP

Referências
IPv6. Disponível em: https://ipv6.br/, acesso em ago. 2023

IPv6. Disponível em: https://www.lacnic.net/5527/3/lacnic/ Acesso em
ago. 2023
Camada de transporte e TCP/IP. Disponível em:
https://www.dcce.ibilce.unesp.br/~aleardo/cursos/fsc/cap08.php
Acesso em set. 2023
INFORMAÇÕES DR SP
SENAI – DEPARTAMENTO REGIONAL DE SÃO

PAULO
Ricardo Figueiredo Terra
Diretor Regional
Cassia Regina Souza da Cruz

Gerente de Educação
Felipe Siqueira Martins Braga

Jose Jorge de Andrade
Allan Poletti de Sousa
Mauricio Bonabitacola de Almeida
Andressa Dominicheli
Osvaldo Luiz Padovan
Barbara Cruz Caruso
Diretores das Escolas SENAI
Carolina Correa Araujo
Giovanni Correa Campara
Adilson Moreira Damasceno
Guilherme Cavallini Duarte
Audrey Castellani Aldecoa
Lais de Castro Fiorentini
Melissa Rocha Gabarrone
Vinicius Ribeiro Dos Santos
Bruno Araujo de Sousa
Produção Audiovisual
Marcos Antonio Arruda
Oliver Guerino da Silva
Adriana de Souza Farias
Rodrigo Vieira Dos Santos
Bruno Padovan Pinelli
Thiago Leite de Almeida
Fernanda Moreira
Wilson Rogerio Carneiro
Karine Vale Ribeiro Alcantara
Coordenação
Paloma da Silva Coelho
Rodrigo Cesar Barreto Dos Santos
Aline Larroza Nery
Escritório de Projetos e Processos
Diego de Morais
Igor Rodrigues Assumpcao
Jose Roberto Dos Santos
Luyra Benini
Matias Fernandes Silva Lopes
Miguel Bozer da Silva
Paulo Manoel Alves Sant Anna
Raphael Lima Marques do Nascimento
Regis Cisotto
Tulio Rafael Eiji Saji
Conteudista

Compreender IPV6 e Camada de Transporte

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Compreender IPV6 e Camada de Transporte

Enviado por

Direitos autorais:

Formatos disponíveis

Compreender IPV6 e

Aula 2 – Tipos de endereço

Aula 3 – Abreviações IPv6

Aula 4 – Subrede IPv6

Aula 5 – Camada transporte

Aula 6 – Protocolo TCP

Aula 7 – Protocolo UDP

Cada vez mais dispositivos conectados!

• “Coisas” (famosa Internet das Coisas)

Sensores em colares nos animais e nos

Veículos autônomos - tratores,

Sensores terrestres - monitoramento de

Drones - enviam dados e imagens em

Central de controle - centralizam todos os

Lixeiras com sensores enviam em

O percurso dos caminhões coletores é

Você precisa de um IP!

Para nosso acesso a internet precisamos de:

1 – Acesso a rede mundial (cabo ou wireless)

2 – Endereço de rede (IP)

Cite algumas tecnologias que

Cite dois itens que você precisa para

Esgotamento global do IPv4

Endereço IPv4 em bilhões

Por que os endereços IP esgotam?

De onde vem os endereços?

Fonte: Adobe Stock

Endereço IPv4 em bilhões

Registros Regionais da Internet

Provedores de acesso a internet

Provedor leva o acesso a

Provedores de acesso a internet

Para acesso a internet o

Você se lembra porque esse

Os últimos IPs públicos

Os IPs privados privados

Solução definitiva para a

Qual estrutura de distribuição do

Qual o tipo de endereço que se

O que foi feito para resolver isso

No total o endereço IPv4 é composto por

IPv4 é composto por 4 octetos:

Decimal 192 . 168 . 0 . 1

Binário 11000000 . 10101000 . 00000000 . 00000001

IPv6 é composto por:

• 16 bits cada hexadecateto

• 128 bits no total

IPv6 = 2^128 2001:cade:0000:cafe:0000:0000:0000:0099

340 undecilhões de endereços

128 bits usados para endereços

IPv4 = 2^32 10.190.50.1

4.3 bilhões de endereços

32 bits usados para endereços

Comunicação entre computadores

Aplicação Dados Camada OSI Dados Aplicação

Apresentação Dados Dados Apresentação

Sessão Dados Dados Sessão

Transporte Segmentos Segmentos Transporte

Rede Pacotes Pacotes Rede

Enlace Quadros Quadros Enlace

Física Bits Bits Física

Aplicação São acrescentados Dados Aplicação

Sessão Dados Sessão

Transporte Segmentos Transporte
