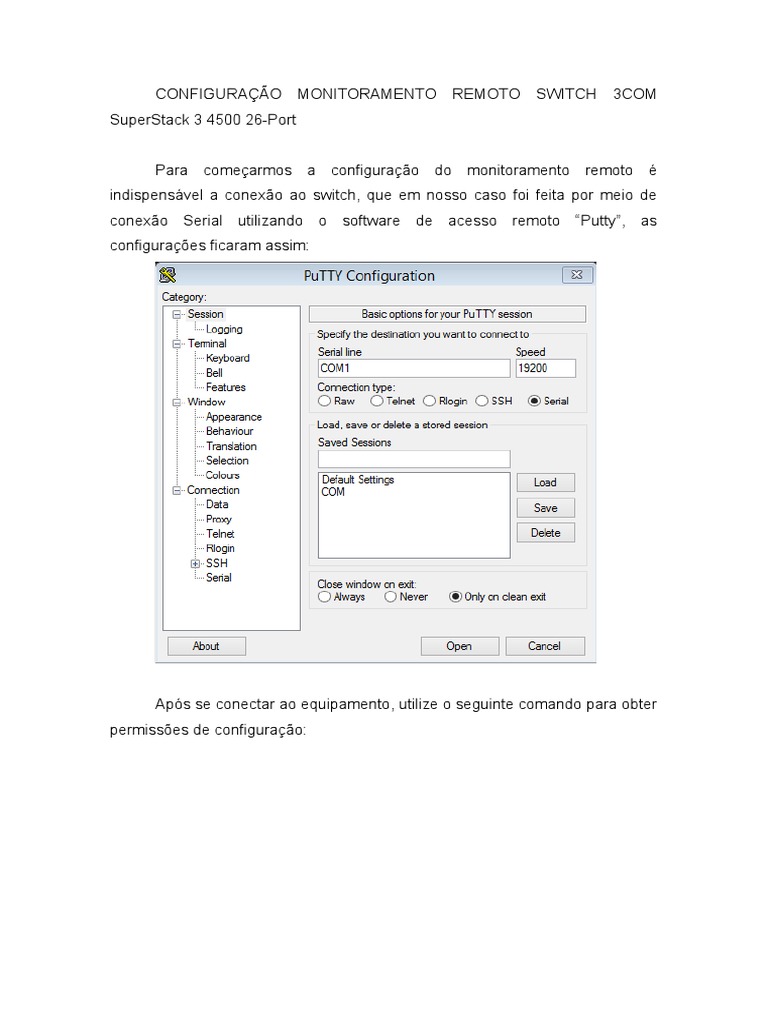

CONFIGURAÇÃO MONITORAMENTO REMOTO SWITCH 3COM

SuperStack 3 4500 26-Port

Para começarmos a configuração do monitoramento remoto é

indispensável a conexão ao switch, que em nosso caso foi feita por meio de
conexão Serial utilizando o software de acesso remoto “Putty”, as
configurações ficaram assim:

Após se conectar ao equipamento, utilize o seguinte comando para obter

permissões de configuração:
 Após estar em modo de configuração será necessário configurar um IP
para a VLAN1 (default) pois utilizará este IP quando for acessar via Web
Browser:
 Agora especifique o IP e a Mascara desejada:
Ip address [ip] [mascára] [enter]

O acesso remoto já está disponível atavés do IP, porém é necessário a

criação de um usuário com permissão para tal:
Utilize o seguinte comando para criar um usuário:
Local-user[usuário]:
 Dê permissão level 3 para o usuário, que é a permissão mais alta e que
permite gerenciamento por meio de web Browser

Atribua uma senha ao usuário criado :

Password simple [senha]
 Seu usuário web está criado, acesse através de um web Browser da
seguinte maneira, acesse o web Browser e coloque o IP do switch na URL:

Abrirá uma tela igual a essa onde você deve colocar usuário e senha:
 Após o login e senha, você terá o acesso as configurações do Switch:

Na imagem acima é possível ver as portas que estão sendo utilizadas, e

também algumas informações sobre o Switch usado, como sua descrição,
Versão do software e endereço MAC.
Em “Administração” é possível fazer o backup e a restauração das
configurações no Switch, também há as opções de resetar e reinicia-lo. A aba
“System Access” permite alterar e criar usuários e senhas para acesso.

Em Dispositivo (Device) você pode criar e configurar VLANS.

Nesta aba pode-se ver as VLANS existentes, modifica-las ou remove-las.

Em “IP Route” podemos criar ou remover rotas de maneira remota.

Tal como é possível gerenciar as VLAN’s também nos é possível gerenciar as
portas que nelas estão das mais diversas maneiras, desde a visualização de
quais estão UP ou DOWN, tipo de transmissão e até mesmo configurar Link
Aggregation.

Na opção “Setup” é possível alterar algumas configurações nas portas do

Switch, como tipo de link, estado da porta, velocidade e etc.
Em “Estatísticas” você verá as informações detalhadas sobre as portas.
Na aba de Segurança (Security), você pode adicionar, assim como modificar e
remover, IP’s para acesso VTY via Telnet, SSH ou WEB.
Em Ferramentas (Tools), temos a opção do “ping” para testar conectividade.
