ELETRICIDADE II

FINAL
Aluno(a): Data:

Atividade Prática
INSTRUÇÕES:
 Esta Atividade contém questões totalizando 10 (dez) pontos;
 Você deve preencher dos dados no Cabeçalho para sua identificação:
 Nome / Data de entrega.
 As respostas devem ser digitadas abaixo de cada pergunta;
 Ao terminar salve o arquivo no formato PDF ou DOC;
 Envio o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.

Atenção: informe a resolução com os cálculos .

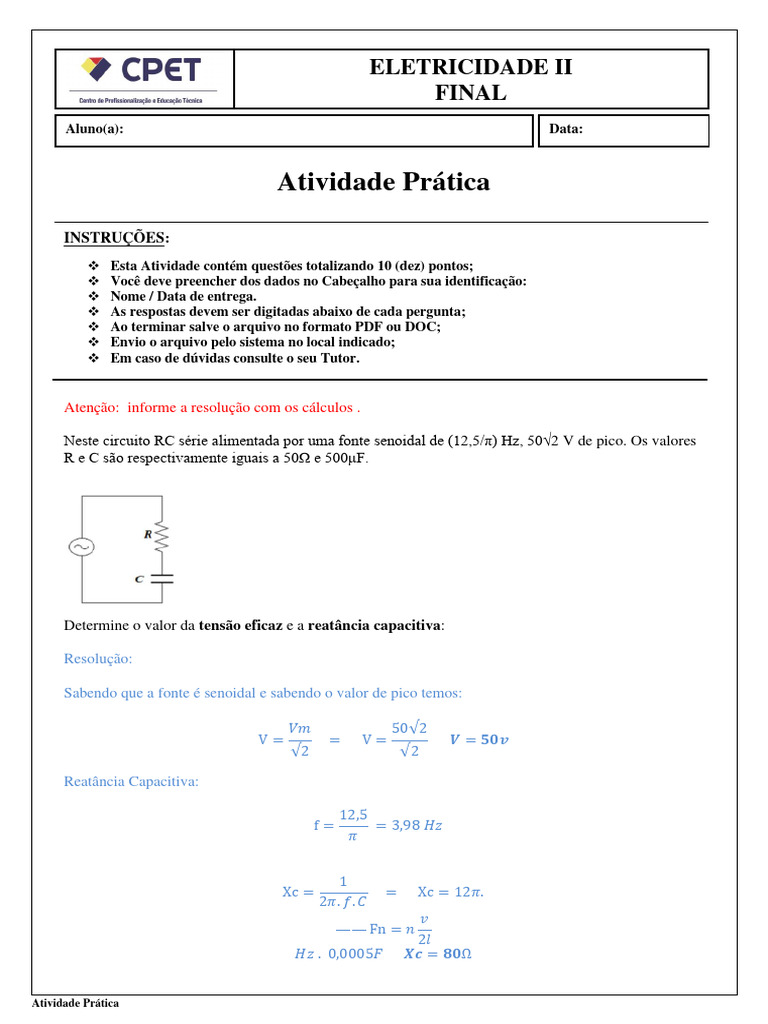

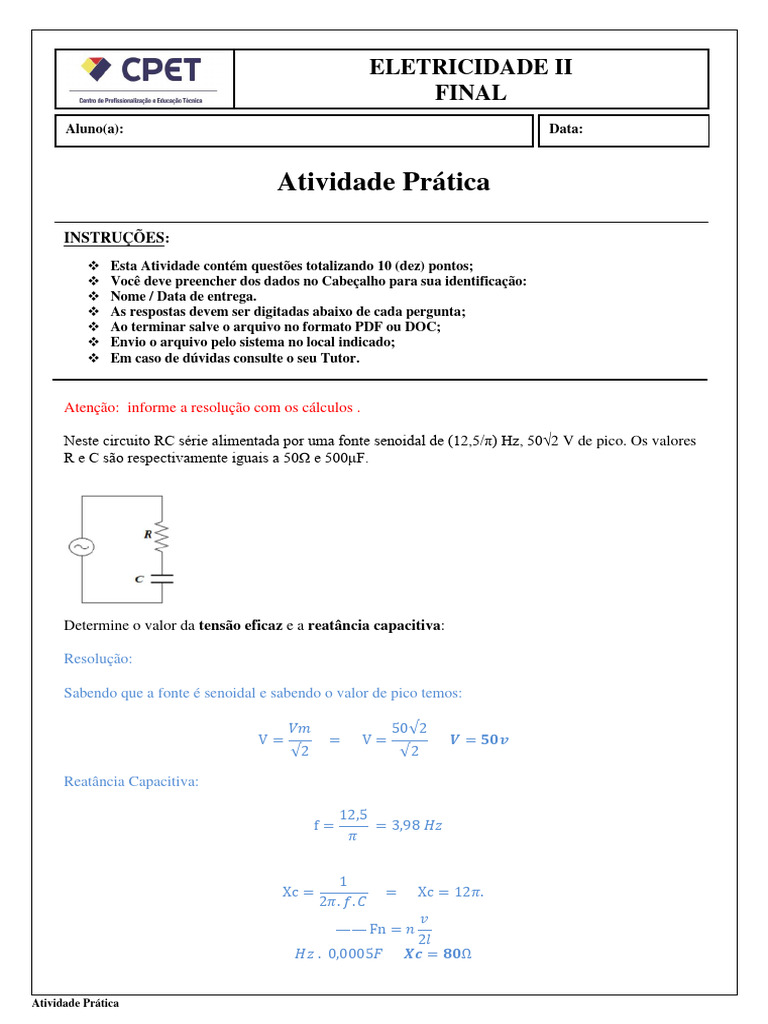

Neste circuito RC série alimentada por uma fonte senoidal de (12,5/π) Hz, 50√2 V de pico. Os valores
R e C são respectivamente iguais a 50Ω e 500μF.

Determine o valor da tensão eficaz e a reatância capacitiva:

Resolução:

Sabendo que a fonte é senoidal e sabendo o valor de pico temos:

𝑉𝑚 50√2
V= = V= 𝑽 = 𝟓𝟎𝒗
√2 √2

Reatância Capacitiva:

12,5
f= = 3,98 𝐻𝑧
𝜋

1
Xc = = Xc = 12𝜋.
2𝜋. 𝑓. 𝐶
𝑣
Fn = 𝑛
2𝑙
𝐻𝑧 . 0,0005𝐹 𝑿𝒄 = 𝟖𝟎Ω

Atividade Prática
