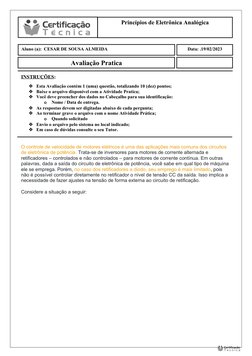

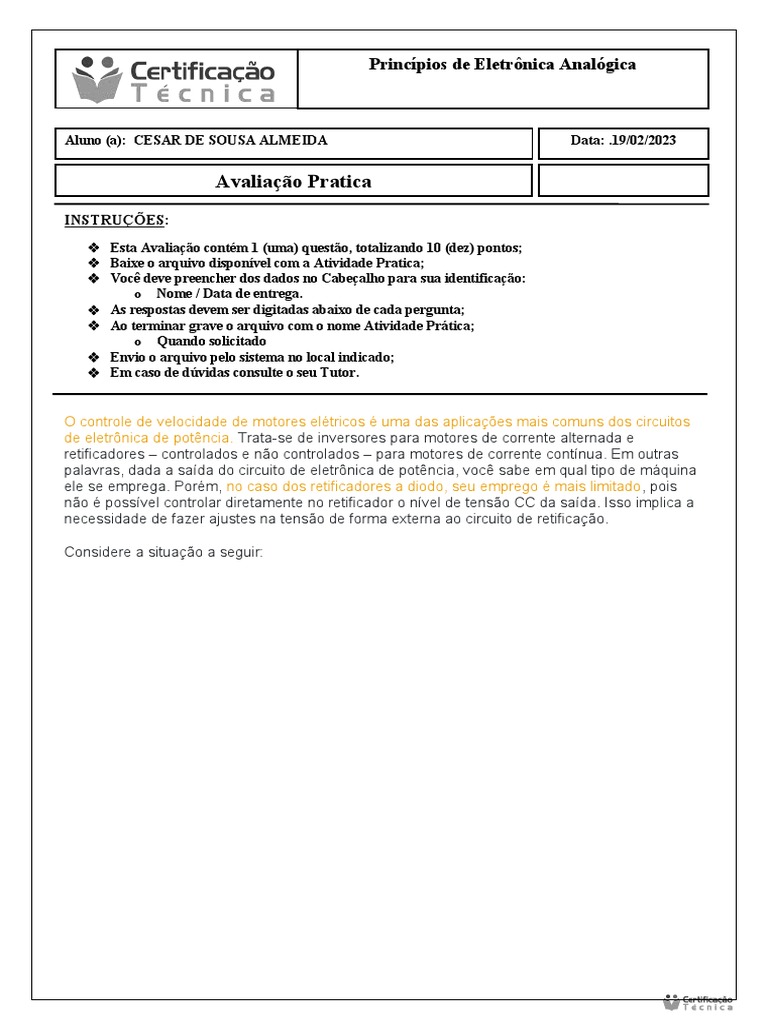

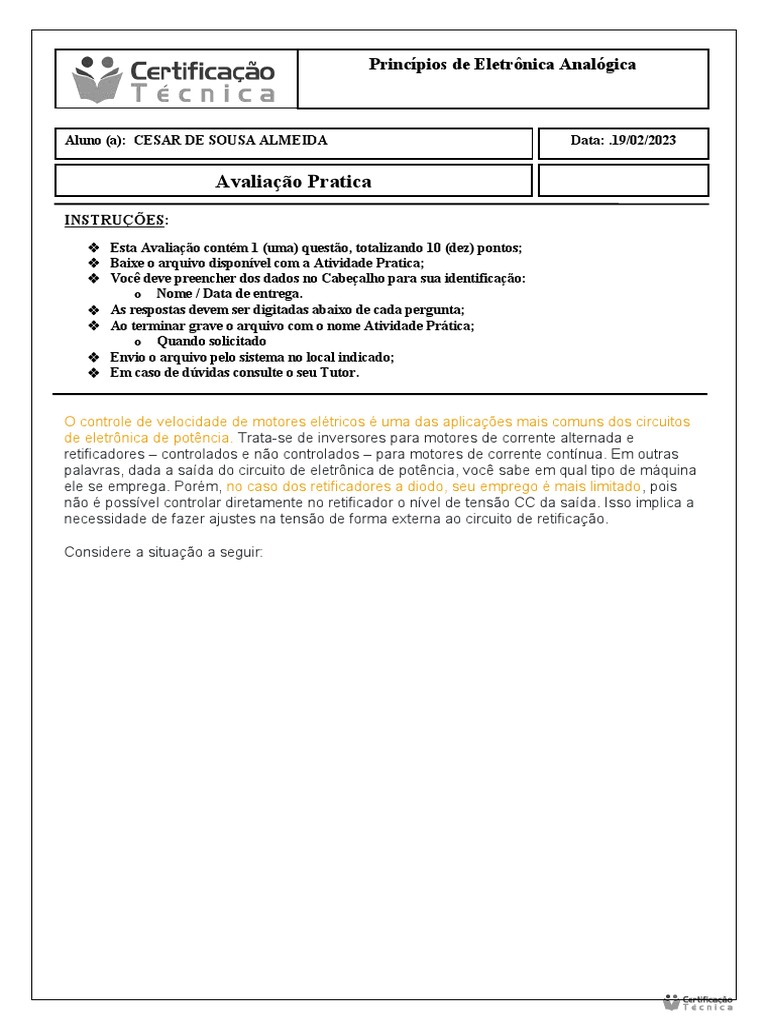

Princípios de Eletrônica Analógica

Aluno (a): CESAR DE SOUSA ALMEIDA Data: .19/02/2023

Avaliação Pratica
INSTRUÇÕES:
 Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;
 Baixe o arquivo disponível com a Atividade Pratica;
 Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
 As respostas devem ser digitadas abaixo de cada pergunta;
 Ao terminar grave o arquivo com o nome Atividade Prática;
o Quando solicitado
 Envio o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.

O controle de velocidade de motores elétricos é uma das aplicações mais comuns dos circuitos
de eletrônica de potência. Trata-se de inversores para motores de corrente alternada e
retificadores – controlados e não controlados – para motores de corrente contínua. Em outras
palavras, dada a saída do circuito de eletrônica de potência, você sabe em qual tipo de máquina
ele se emprega. Porém, no caso dos retificadores a diodo, seu emprego é mais limitado, pois
não é possível controlar diretamente no retificador o nível de tensão CC da saída. Isso implica a
necessidade de fazer ajustes na tensão de forma externa ao circuito de retificação.

Considere a situação a seguir:

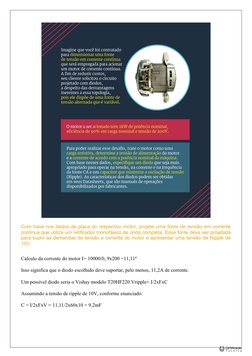

Com base nos dados de placa do respectivo motor, projete uma fonte de tensão em corrente
contínua que utiliza um retificador monofásico de onda completa. Essa fonte deve ser projetada
para suprir as demandas de tensão e corrente do motor e apresentar uma tensão de Ripple de
10V.

Calculo da corrente do motor I= 10000/0, 9x200 =11,11ª

Isso significa que o diodo escolhido deve suportar, pelo menos, 11,2A de corrente.

Um possível diodo seria o Vishay modelo T20HF220.Vripple= I/2xFxC

Assumindo a tensão de ripple de 10V, conforme enunciado:

C = I/2xFxV = 11,11/2x60x10 = 9,2mF
