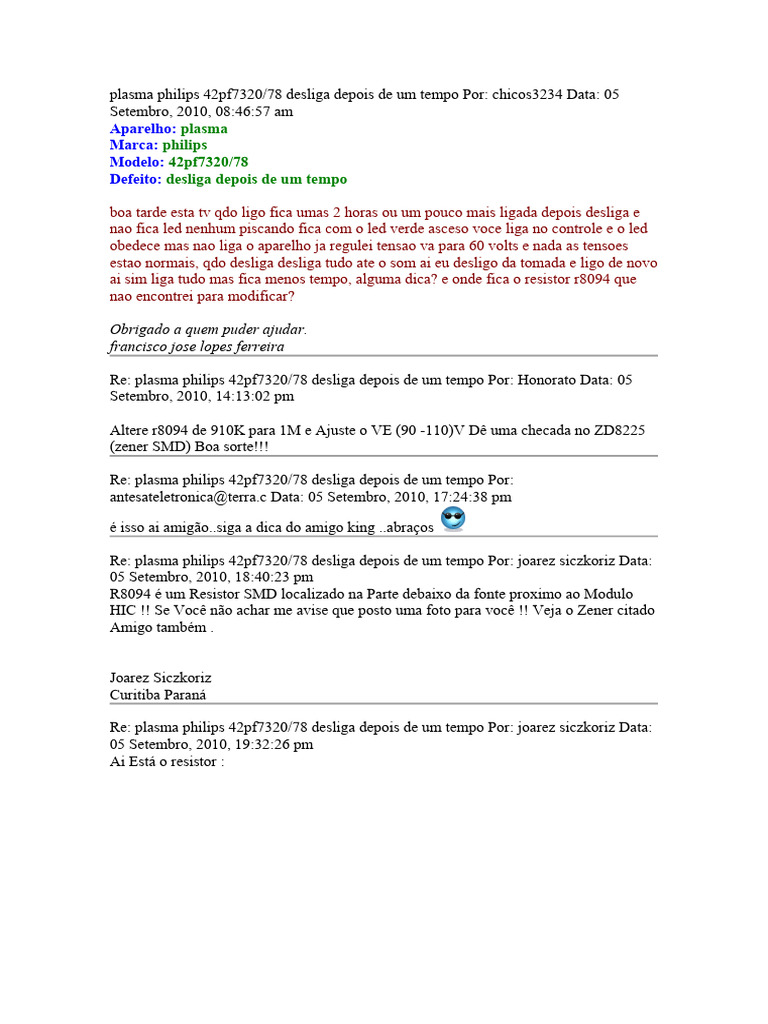

plasma philips 42pf7320/78 desliga depois de um tempo Por: chicos3234 Data: 05
Setembro, 2010, [Link] am
Aparelho: plasma
Marca: philips
Modelo: 42pf7320/78
Defeito: desliga depois de um tempo
boa tarde esta tv qdo ligo fica umas 2 horas ou um pouco mais ligada depois desliga e
nao fica led nenhum piscando fica com o led verde asceso voce liga no controle e o led
obedece mas nao liga o aparelho ja regulei tensao va para 60 volts e nada as tensoes
estao normais, qdo desliga desliga tudo ate o som ai eu desligo da tomada e ligo de novo
ai sim liga tudo mas fica menos tempo, alguma dica? e onde fica o resistor r8094 que
nao encontrei para modificar?
Obrigado a quem puder ajudar.
francisco jose lopes ferreira
Re: plasma philips 42pf7320/78 desliga depois de um tempo Por: Honorato Data: 05
Setembro, 2010, [Link] pm
Altere r8094 de 910K para 1M e Ajuste o VE (90 -110)V Dê uma checada no ZD8225
(zener SMD) Boa sorte!!!
Re: plasma philips 42pf7320/78 desliga depois de um tempo Por:
antesateletronica@terra.c Data: 05 Setembro, 2010, [Link] pm
é isso ai amigão..siga a dica do amigo king ..abraços
Re: plasma philips 42pf7320/78 desliga depois de um tempo Por: joarez siczkoriz Data:
05 Setembro, 2010, [Link] pm
R8094 é um Resistor SMD localizado na Parte debaixo da fonte proximo ao Modulo
HIC !! Se Você não achar me avise que posto uma foto para você !! Veja o Zener citado
Amigo também .
Joarez Siczkoriz
Curitiba Paraná
Re: plasma philips 42pf7320/78 desliga depois de um tempo Por: joarez siczkoriz Data:
05 Setembro, 2010, [Link] pm
Ai Está o resistor :
Joarez Siczkoriz
Curitiba Paraná
Re: plasma philips 42pf7320/78 desliga depois de um tempo Por: joarez siczkoriz Data:
05 Setembro, 2010, [Link] pm
Além disso a Tensão no Modulo HIC8001 pino 4 deve ser de 2,8V a 2,9V se estiver
acima de 3,1v a 3,2v você tem uma Instabilidade de Tensão VE ai tera que ver com
atenção está etapa .
Visualizar Versão Completa de: TV PLASMA
PHILIPS 42PF7320/78 FONTE AS VEZES NAO
FUNCIONA
Registre-se | Ajuda | Pesquisa | Lista de Membros
Tectonny Eletrônica e Informática Defeitos Resolvidos!
Páginas: 1, 2
TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
EMERSON452 Data: 13 Setembro, 2010, [Link] pm
Aparelho: TV PLASMA
Marca: PHILIPS
Modelo: 42PF7320/78
Defeito: FONTE AS VEZES NAO FUNCIONA
Amigos esta tv nao liga,porem insistindo bastante ela funciona.O que eu já fiz :
Substitui os capacitores de 3300 x 10v ,porem nao estavam [Link] os
capacitores maiores de entrada,estao ok.
Quando voçe liga,ela acende os dois leds em baixo perto dos reles,em seguida
desarma(eles apagam) e o led de monitoramento da plaquinha em pé(em cima perto dos
soquetes) fica piscando direto,sem parar.
Retirei a placa da fonte,coloquei jumper em J8003/8004 e tambem fechei os dois
jumpers da plaquina em pé(conforme orientaçao que vi na net),a fonte libera todas as
tensoes,porem vs demora aparecer e fica com 183v(parece estar baixa).Uma vez que ela
funcionou,conferi as outras tensoes e estavam ok.O QUE EU PODERIA FAZER
AGORA?
Obrigado a quem puder ajudar.
Emerson
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
joarez siczkoriz Data: 13 Setembro, 2010, [Link] pm
Altere o Rsistor R8094 de 910k Para 1M este resistor e um SMD está proximo ao
Módulo HIC na Parte Inferior da PCI !!
Joarez Siczkoriz
Curitiba Paraná
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
Protek Data: 13 Setembro, 2010, [Link] pm
Amigo confere as tensoes vs e va observando seus valores na etiqueta no painel lcd ou
na tampa trazeira. e confere tamben se não tem mal contato na y sus.
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
EMERSON452 Data: 13 Setembro, 2010, [Link] pm
Amigos vou verificar as dicas e posto em [Link].
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
EMERSON452 Data: 13 Setembro, 2010, [Link] pm
Amigo Joarez,alterei o resistor,porem nao [Link],mau contato na y-sus nao
[Link] aos valores que voçe me disse,na placa marca vs de 190 a [Link] ela
funciona ela dá [Link] coloquei os jumpers,e ela nao funcionava,estava com
[Link] outras tensoes estao [Link] o caso de tentar ajustar?
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
joarez siczkoriz Data: 13 Setembro, 2010, [Link] pm
Com certeza pós qualquer alteração de tensão nela Faz desligar também !!
Principalmente Tensão VE .
Joarez Siczkoriz
Curitiba Paraná
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
EMERSON452 Data: 13 Setembro, 2010, [Link] pm
Joarez,vou dar uma conferida melhor nos valores desta fonte,depois [Link].
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
joarez siczkoriz Data: 13 Setembro, 2010, [Link] pm
Ok Aguardaremos !!
Joarez Siczkoriz
Curitiba Paraná
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
EMERSON452 Data: 14 Setembro, 2010, [Link] am
Joarez bom dia,fiz mais alguns [Link] tensoes estao assim:
VA 68.8v VS 198v VSCAN -175v VSET 194v VE 113v ,medi com a fonte fora da tv e
com os jumpers nos pontos [Link] a tensao VE para 100V,105V,95V,90V
porem nao [Link] colocar a fonte na tv com os jumpers(já que nao há curto),a
tv funciona normal,só que se voçe deixa a fonte VE mais baixa a imagem dá algumas
granulaçoes [Link] teste feito:deixando tudo original,sem os jumpers,voçe liga
a tv e em seguida ela desliga,porem as tensoes altas como vs,vscan,vset,ve nao
aparecem em momento algum,ficando só as tensoes baixas e VA,os dois leds perto do
rele se apagam e o led de erro pisca sem [Link] o que pude testar.
Em tempo: a tensao +18v e -18v está com +16v e -16v,nao sei se isso prejudica.
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
joarez siczkoriz Data: 14 Setembro, 2010, [Link] am
Amigo veja com atenção a Tensão no Modulo HIC8001 pino 4 deve ser de 2,8V a 2,9V
se estiver acima de 3,1v a 3,2v você tem uma Instabilidade de Tensão VE ai tera que ver
com atenção está etapa não esquece de conferir se não existe alguma fuga no ZD8225.
Joarez Siczkoriz
Curitiba Paraná
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
antesateletronica@terra.c Data: 14 Setembro, 2010, [Link] am
amigão..você esta com problemas na fonte alta.....troque os aclopadores ic8300,8037 e
8030...capas c8098,c8099 c8010 c8007...veja o pino 4 do hic8001, tera que aparecer
os2v8 ai ok?...ajuste a tensão do Ve até 5,6 e torne a ajustar o Vs.. note que esta tensão
do vs , se estiver baixo demais a tv se desligara e aparecera pigmentos ou manchas na
tela.....
mas este procedimento é realizado junto as informações dos colegas citados
ok?..abraços...
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
EMERSON452 Data: 14 Setembro, 2010, [Link] am
Agradeço as dicas e vou verificar.
Joarez no pino 4 do HIC nao aparece tensao alguma,monitorando até desarmar,as fontes
altas tambem nao aparecem em momento [Link] ao zener ZD8225 no corpo dele
marca 1N5227B50B(se entendi,está meio apagado)seria 50v ou voçe teria o valor
dele,estou sem o esquema da fonte.
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
joarez siczkoriz Data: 14 Setembro, 2010, [Link] am
1N5227 1/2W 3.6V !!
Joarez Siczkoriz
Curitiba Paraná
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
EMERSON452 Data: 14 Setembro, 2010, [Link] am
Joarez o zener está [Link] a tensao no pino 4 do hic está com 2.89v só que eu
consigo medir somente com a fonte fora e os jumpers liberando as fontes [Link] a
placa no lugar e sem os jumppers a tv fica com o defeito citado,voçe liga ela desarma
em seguida,nao dá fontes altas em momento algum e nem a tensao de 2.89v no pino 4
do [Link] na luta,vou ver tambem as dicas do amigo Ale.
Re: TV PLASMA PHILIPS 42PF7320/78 FONTE AS VEZES NAO FUNCIONA Por:
joarez siczkoriz Data: 14 Setembro, 2010, [Link] am
E como Disse nosso Amigo MAX possivelmente você está com Falhas no Circuito PFC
da fonte ( Primário ) vai ter que dar uma Boa Atenção nela
Joarez Siczkoriz
Curitiba Paraná
Distribuido por Tectonny
2006 - 2011
Placa Fonte Tv Plasma Philips 42PF7320/78 -
42PF7321/78
DICAS TVS PLASMA PHILIPS 42PF7320/28 42PF7320/78
42PF7321/78 CHASSIS LC4.9U AA
Códigos de erro.
Erro 8--Verificar a resistência R8094 (910k) alterar para 1M para modelos de 42".
Erro 11--Veja informação no boletim TS06-011.
Erro 13--Verificar a resistência R8094 (910k) alterar para 1M para modelos de 42".
Erro 13--Na fonte de alimentação verificar: IC8014, 8019, 8027, 8094 e T8006.
Erro 13--Desligar o painel SSB, fechar curto nos Jumpers J8003 no painel eléctrico Fonte. A
finalidade é desativar a proteção e tentar localizar mais painéis com defeito. Caso continue a indicar o
erro 13 o problema deve estar na própria fonte, neste caso, os diodos 8001 e 8002 permanecem
apagados.
Fechar o jumper CN2012 no painel eléctrico lógico deve apresentar uma tela inteiramente branca.
O led 8903 não pisca, a fonte deve estar Ok, e portanto deve ser verificado o display.
Código de piscadas do led 8903
1---Verificar tensão Va.
2---Verificar tensão 12V.
3---Verificar tensão Vscan.
4---Verificar tensão D3V3.
5---Verificar tensão Vs.
6---Verificar tensão Vg.
7---Verificar tensão Vset.
8---Verificar tensão Ve--Verifique a fonte (9965 000 29210) ou painel X-MAIN (9965 000 32628).
9---Verificar tensão PFC.
11--Verificar tensão 5V2 (Veja também Painel Audio).
13--Verificar tensão D5VL.
