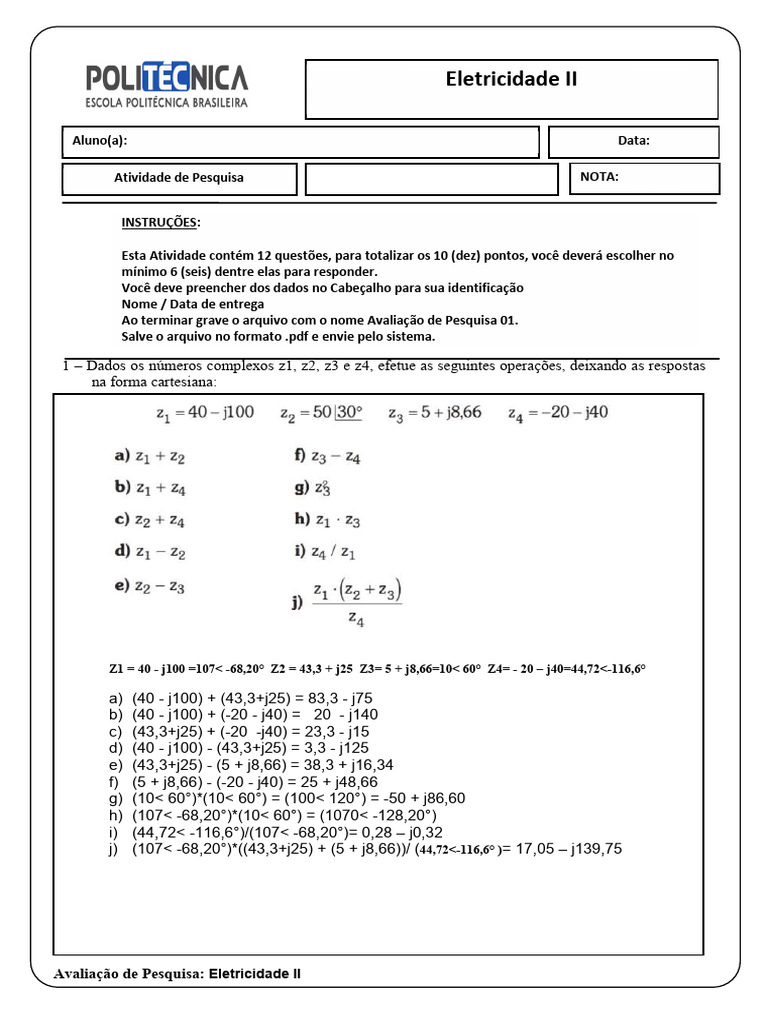

Eletricidade II
Aluno(a): Data:
Atividade de Pesquisa NOTA:
INSTRUÇÕES:
Esta Atividade contém 12 questões, para totalizar os 10 (dez) pontos, você deverá escolher no
mínimo 6 (seis) dentre elas para responder.
Você deve preencher dos dados no Cabeçalho para sua identificação
Nome / Data de entrega
Ao terminar grave o arquivo com o nome Avaliação de Pesquisa 01.
Salve o arquivo no formato .pdf e envie pelo sistema.
1 – Dados os números complexos z1, z2, z3 e z4, efetue as seguintes operações, deixando as respostas
na forma cartesiana:
Z1 = 40 - j100 =107< -68,20° Z2 = 43,3 + j25 Z3= 5 + j8,66=10< 60° Z4= - 20 – j40=44,72<-116,6°
a) (40 - j100) + (43,3+j25) = 83,3 - j75
b) (40 - j100) + (-20 - j40) = 20 - j140
c) (43,3+j25) + (-20 -j40) = 23,3 - j15
d) (40 - j100) - (43,3+j25) = 3,3 - j125
e) (43,3+j25) - (5 + j8,66) = 38,3 + j16,34
f) (5 + j8,66) - (-20 - j40) = 25 + j48,66
g) (10< 60°)*(10< 60°) = (100< 120°) = -50 + j86,60
h) (107< -68,20°)*(10< 60°) = (1070< -128,20°)
i) (44,72< -116,6°)/(107< -68,20°)= 0,28 – j0,32
j) (107< -68,20°)*((43,3+j25) + (5 + j8,66))/ (44,72<-116,6° )= 17,05 – j139,75
Avaliação de Pesquisa: Eletricidade II
2-
V1= 30< 0° V2=20< 0°
a) V3=V1+V2=30∠0∘+20∠0∘=(30+20)∠0∘=50∠0∘ V
b) V3=(30+j0)+(20+j0)=50+j0
c) v3(t)=30⋅cos(ωt)+20⋅cos(ωt)=(30+20)⋅cos(ωt)=50⋅cos(ωt)
d)
e) V4=V1−V2=30∠0∘−20∠0∘=(30−20)∠0∘=10∠0∘ V
f) V4=(30+j0)−(20+j0)=10+j0
g) v4(t)=30⋅cos(ωt)−20⋅cos(ωt)=(30−20)⋅cos(ωt)=10⋅cos(ωt)
h)
Avaliação de Pesquisa: Eletricidade II
3-
b)
d)
Avaliação de Pesquisa: Eletricidade II
4-
Avaliação de Pesquisa: Eletricidade II
5-
Avaliação de Pesquisa: Eletricidade II
6-
Avaliação de Pesquisa: Eletricidade II
7-
Avaliação de Pesquisa: Eletricidade II
8-
Avaliação de Pesquisa: Eletricidade II
9-
Avaliação de Pesquisa: Eletricidade II
10 -
Avaliação de Pesquisa: Eletricidade II
11 -
1. Impedâncias:
o Resistor: Z=500 Ω
o Indutor (ω=2π×60): ZL≈j12 Ω
o Capacitor: ZC = -j500
2. Impedância Equivalente:
Zeq≈ 0.302−12.29j Ω
3. Corrente Total:
Itotal=(10∠0°) / (0.302−12.29j) ≈ 0.81∠87.97∘ A
Resultado: O circuito tem uma corrente de aproximadamente 0.81 A com um ângulo de quase 88
graus, indicando um comportamento reativo indutivo.
Avaliação de Pesquisa: Eletricidade II
12 -
Cálculo da Potência de Cada Lâmpada:
Cada lâmpada consome 0,5 A com uma tensão de 220 V.
Potência de cada lâmpada P=220⋅0,5=110 W
Cálculo do Número Total de Lâmpadas:
Potência total da carga: 13,2 kW=13.200 W13,2 \, kW = 13.200 \, W.
Número total de lâmpadas N=Ptotal/Plamp= 13.200/110=120 lâmpadas
