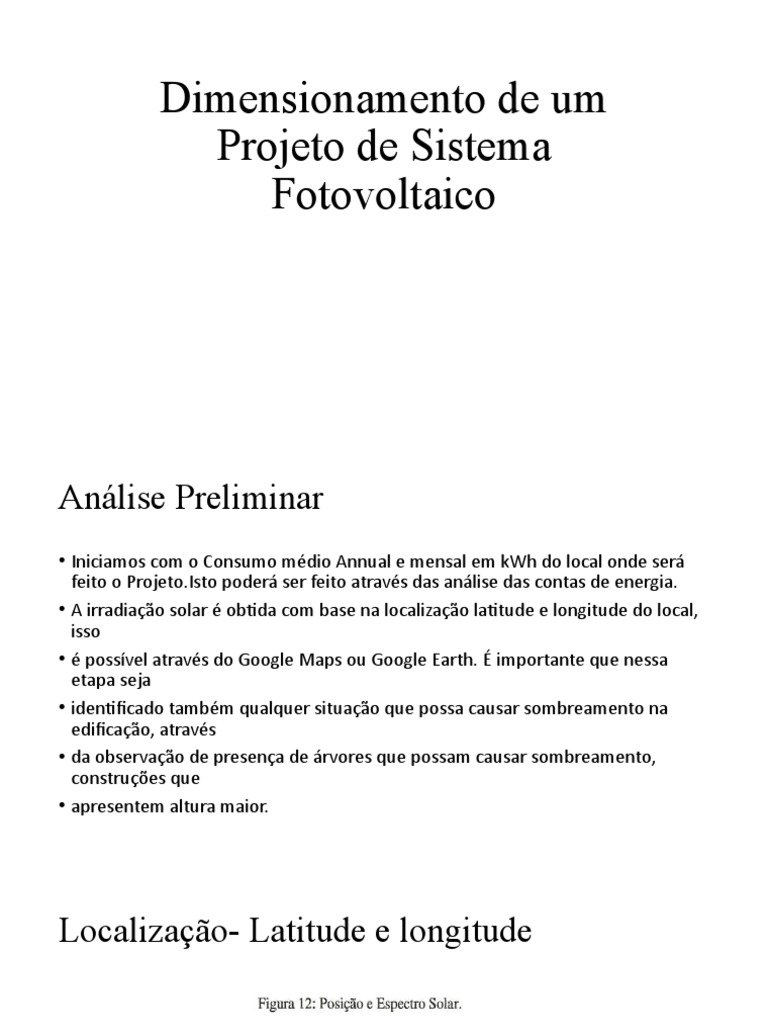

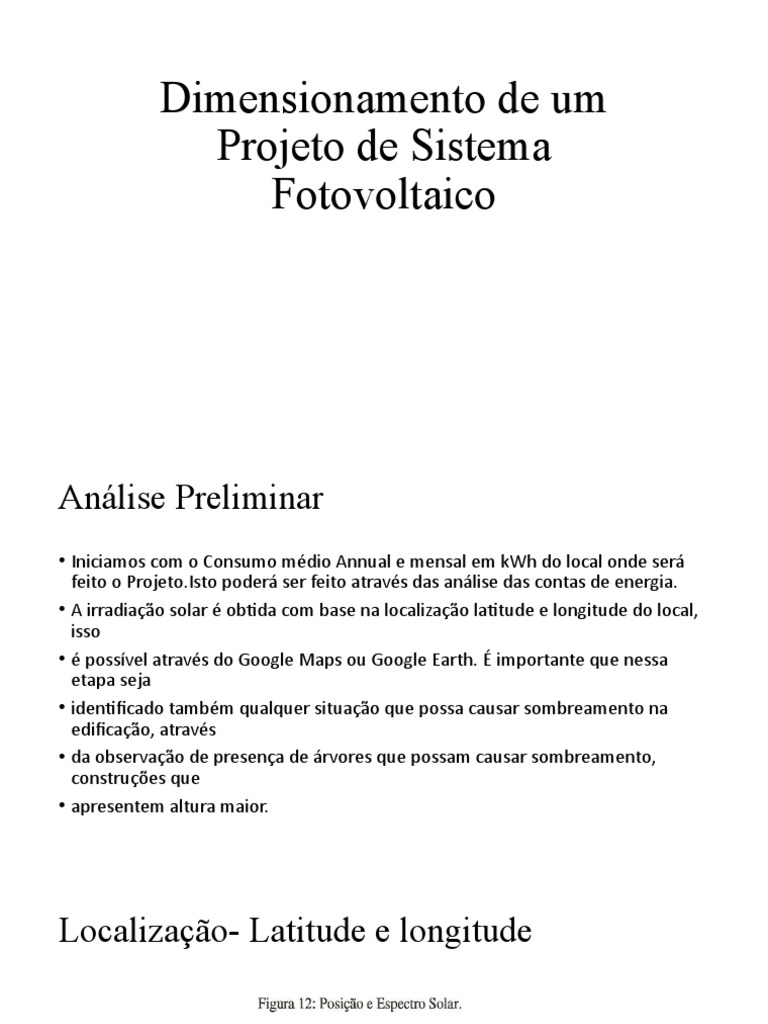

Dimensionamento de um

Projeto de Sistema
Fotovoltaico
Análise Preliminar
• Iniciamos com o Consumo médio Annual e mensal em kWh do local onde será
feito o Projeto.Isto poderá ser feito através das análise das contas de energia.
• A irradiação solar é obtida com base na localização latitude e longitude do local,
isso
• é possível através do Google Maps ou Google Earth. É importante que nessa
etapa seja
• identificado também qualquer situação que possa causar sombreamento na
edificação, através
• da observação de presença de árvores que possam causar sombreamento,
construções que
• apresentem altura maior.
Localização- Latitude e longitude
• É de suma importância sabermos a latitude e logitude para sabermos
a inclinação do telhado ou a inclianção ideal do local para podermos
obter a MÁXIMA RADIAÇÃO SOLAR.
• O local escolhido na cidade de Catanduva apresenta orientação do
telhado LESTE-OESTE.
• LATITUDE:  -21,1283957 Graus e LONGITUDE:  -49,0089808 Graus.
• Com isto a inclinação ideal está em torno de 22 graus
IRRADIAÇÃO SOLAR.
• É um termo utilizado para se referir à forma de transferência da
Energia vinda do Sol através da propagação de ondas
Eletromagnéticas. A quantidade de radiação solar que chega a cada
ponto da terra depende dos obstáculos que tais ondas encontram na
atmosfera. Porém, a radiação que chega a qualquer ponto do topo da
atmosfera é constante e conhecida como "Constante Solar". Esta
constante é estimada em 1.366 Watts/m2. Ao chgar a superfície da
terra alcança no máximo 1000 W/m2. Então se a eficiência de um
determinado painel solar for de 10% , significa que o mesmo poderá
captar no máximo 100W/m2.
Irradiação Solar
• O termo irradiação se refere à radiação captada em uma determinada
superfície terrestre durante um determinado tempo. Por exemplo; ao
falarmos em 100kWh/m2 de irradiação significa que foram captados
100 KW em 01 hora por metro quadrado.
• Fonte:-  INPE/SWERA
Irradiação Solar
Irradiação Solar
Cálculos envolvidos
• Seja o consumo médio Mensal da Indústria no valor de 43.150,25 kWh.
Consideremos que o sistema possa gerar de maneira estimada 5% acima
do valor médio mensal. Temos então Energia ser gerada = 45500kWh.
• Escolha do módulo Solar. Cada placa com 2,032 m2. Potência de cada
placa = 345 Watts.
• Para a região susdeste 1KWpico = 145 kWh/mês;considerando a
inclinação e a Taxa de Demanda então 1 KWpico = 117,33 kWh/mês na
Região de Catanduva.
• Então temos : total de 387,78 KWpico; pois 45500/117,33 =387,79KWp
Cálculos Envolvidos
• Se cada placa tem potência de 345 W; então precisaremos de  1124
unidades(placas). Considerando cada placa com área de 2.032 m2
então precisamos de uma área de 2284 m2.
• Cálculos do Inversores de Frequência:
• Para dimensionarmos os Inversores; necessitamos saber a Demanda
média anual da Empresa que deve corresponder entre 30 a 40% do
valor de KWpico das placas.
• Neste caso optamos por 04 Inversores marca Weg de potência 60 KW
mais um Inversor de potência 40 KW tensão 380 V ; totalizando 280
KW; 387,79/280= 1,38
Cálculos envolvidos
• Painel Solar Trina Solar modelo TSM – PE 15H.
• Potência : 345 W.
• Potência no ponto máximo de potência - 400W
Tensão no ponto máximo de potência - 40,3V
Corrente no ponto máximo de potência - 9,92A
Tensão em Circuito Aberto - 49,0V
Corrente de Curto Circuito - 10,45A
Eficiência = 19,7%
Tolerância de potencias +5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25
°C, espectro AM 1,5 G)
Painel solar Trina modelo TSM
Inversor Solar
Outro Exemplo
• Vejamos agora este exemplo onde temos um consumo médio annual
de 78981,25 kWh. Energia a ser gerada = 1,058 x consumo annual=
aproximadamente 83600 kWh mensal.
• Escolhendo o mesmo módulo Solar anteriormente descrito temos:
• Para a região de Catanduva : 1 KWpico = 117,33 kWh/mês.
• Temos então 83600/117,33 = 712,52 KWpico.
• Cada placa Trina Solar de 345 W de potência e área de 2,032 m2;
então precisaremos de 712520/345 = 2065 placas para uma área de
4196 m2
Cálculo dos Inversores
• Temos 712,52 KWpico . A potência fica entre 30 a 40% do total da
Potência de Pico.
• Então consideramos 32% ; temos então 712,53/1,32 = 540 KW.
• Colocamos 09 Inversores de 60 KW na tensão 380 V ; Trifásico.
Mesmo exemplo anterior escolhendo outro
modelo de placa
• Placas fotovoltaicas modelo CANADIAN ; Potência = 330 W
• Potência máxima: 335Wp
• Tolerância da potência: ±5%
• Tensão de potência máxima: 37,4 V
• Corrente de potência máxima: 8,96A
• Tensão de Circuito aberto: 45,8 V
• Corrente de curto-circuito: 9,54 A
• Tensão máxima do sistema: 1000,00V
• Eficiência do módulo: 17,23%
• Células por módulo: 72
• Tipo de células: Silício Policristalino
• Tamanho do painel: 1960x992x35mm
• Coeficiente de Temperatura do Isc: +0,05%/ ºC
• Coeficiente de Temperatura do Voc: -0,31%/ ºC
• Coeficiente de Temperatura da potência: -0,40%/ ºC
• Temperatura da operação: -40 ~ +85 ºC
Placas modelo Canadian
• Para um consumo de 78981,25 kWh . Energia ser gerada = 83600 kWh.
• Potência de cada placa = 330 W. Temos então:
• 83600/117,33 =712,52 KWpico.
• Cada placa tem área de  1,96x0,992 metros ; portanto ; a área'de
cada placa é: 1,94432 m2.  Número de placas = 712520/330 = 2160 placas.
• Área total = 2160x1,94432 = 4200 m2


Inversor Fronius modelo Eco 25 K
• Potência 25 KW ; corrente = 44,2 A.
• Como precisamos de 540 KW; então necessitamos de 540/25 = 22
Inversores.
Inversor Fronius 25K
Utilizando Inversor SOFAR
• Inversor SOFAR 60000TL-LV - 60kW trifásico 220 V
• DADOS DE ENTRADA
• Numero de rastreadores MPPTs 3
Numero de entrada CC por MPPT 4/4
Max. corrente de entrada por MPPT 40.0 A
Min. tensão de entrada 250 V
Feed-in tensão de entrada 350 V
Tensão nominal de entrada 600 V
Max. tensão de entrada 1000 V
Faixa de tensão MPP 250 – 960 V

• DADOS DE SAÍDA
Potência nominal de saída 60.000 W
Max.potência de saída: 60.000 VA
Número de fases: 3
Max. corrente de saída (Iac max): 160 A
Faixa de tensão: 180 V – 270 V
Frequência: 50/60 hZ
Distorção harmônica total: < 3 %
Fator de potência (cos fac,r): 0.8 – 1 ind. / cap.
• Neste caso necessitamos de 540/60 = 9 Inversores
Acessórios
• Cabo Solar 6 mm2 cores preto e vermelho
• Conector MC4 Multi contact UR PV-KBT4/6II-UR macho e fêmea
• Junção para perfil em alumínio
MonitoramentoWEB da Geração de energia
• Possibilidade de acesso remoto via WEB.
• Aplicativo para sistema Android ou IOS(iphone) para acesso remoto.
Itens para instalação de sistema fotovoltaico
• Projeto Elétrico padronizado que defina o sistema de aterramento, apresente o layout
• da instalação e indique os dispositivos de proteção;
• b) A Anotação de Responsabilidade Técnica – ART deve acompanhar o projeto;
• c) Memorial Descritivo do projeto, que contempla a finalidade do projeto; a
• localização; especificações dos componentes; nome e assinatura do proprietário;
• d) Cronograma de Implantação;
• e) Diagrama Unifilar, apresentando seção e características de todo e qualquer condutor;
• dispositivos de proteção e suas características; indicação das cargas;
• f) Certificados dos Inversores;
• g) Formulário de informações para registro na ANEEL;
• h) Cópia de instrumento jurídico que comprove o compromisso de solidariedade entre
• os integrantes (para o caso de geração compartilhada
Diagrama Unifilar
Referências Biográficas
• ALVARENGA, Carlos Alberto. Energia Solar. Lavras: UFLA / FAEPE, 2001.
• MACEDO. W. N. Análise do fator de dimensionamento do inversor
aplicado a sistemas
• fotovoltaicos conectados à rede. São Paulo, Brasil: Tese de Doutorado,
Universidade de São
• Paulo. Brasil, 2006. 183 p.
• CHUCO B. Otimização de operação em sistema isolado fotovoltaico
utilizando técnicas
• de inteligência artificial. UFMS, Campo Grande, 2007.
