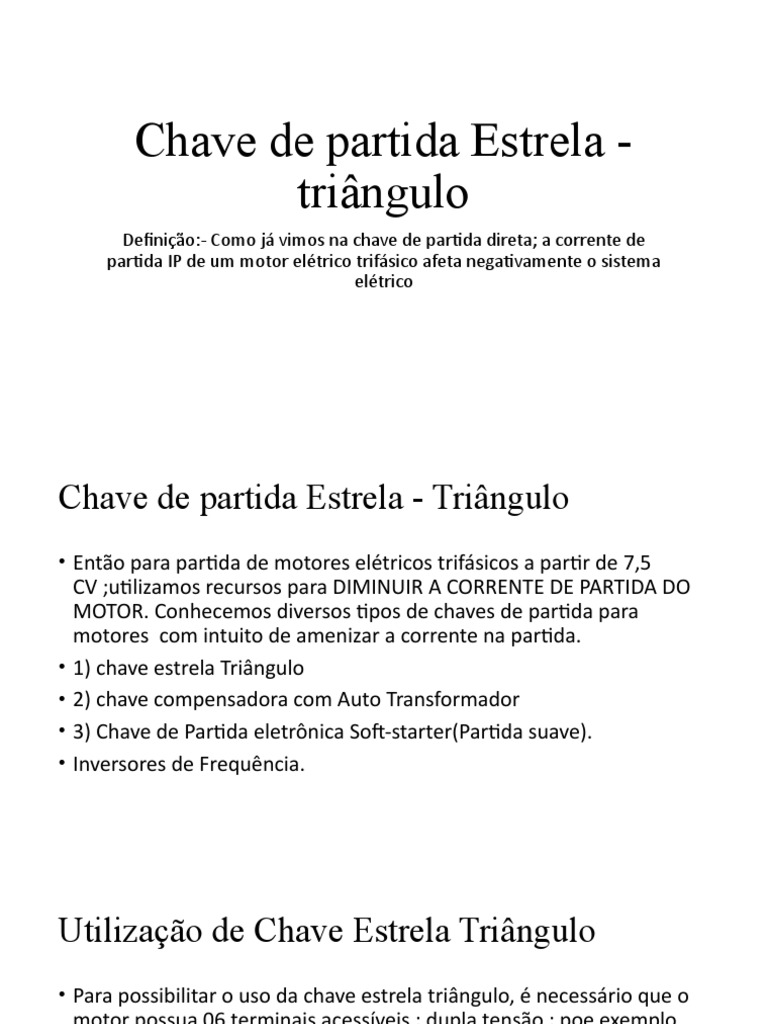

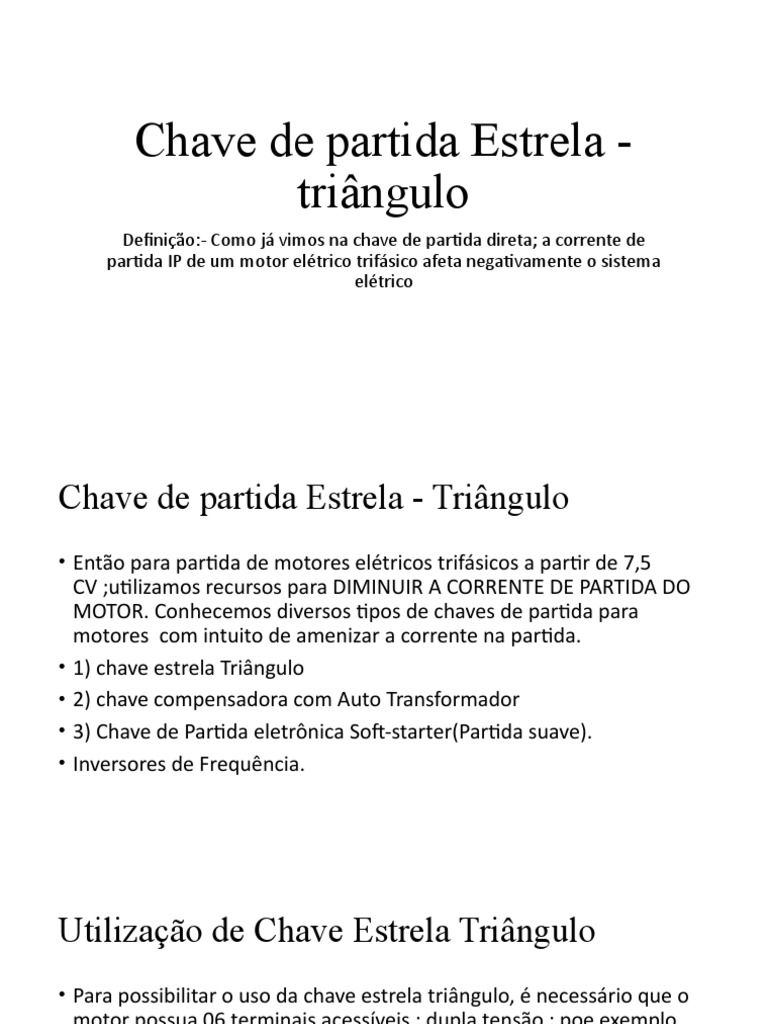

Chave de partida Estrela -

triângulo
Definição:- Como já vimos na chave de partida direta; a corrente de
partida IP de um motor elétrico trifásico afeta negativamente o sistema
elétrico
Chave de partida Estrela - Triângulo
• Então para partida de motores elétricos trifásicos a partir de 7,5
CV ;utilizamos recursos para DIMINUIR A CORRENTE DE PARTIDA DO
MOTOR. Conhecemos diversos tipos de chaves de partida para
motores  com intuito de amenizar a corrente na partida.
• 1) chave estrela Triângulo
• 2) chave compensadora com Auto Transformador
• 3) Chave de Partida eletrônica Soft-starter(Partida suave).
• Inversores de Frequência.
Utilização de Chave Estrela Triângulo
• Para possibilitar o uso da chave estrela triângulo, é necessário que o
motor possua 06 terminais acessíveis ; dupla tensão ; poe exemplo
220/380 V e que a tensão na ligação triângulo(menor tensão) ;
coincida com a tensão da rede.
• Objetivo:- Fechar o motor em estrela que é a ligação para a maior
tensão injetando a menor tensão. Então com a velocidade já próxima
da nominal; comutar a para a tensão nominal(triângulo).
• Com isto a corrente de partida do motor se reduz 1/3 na partida.
Entretanto como o TORQUE do motor é proporcional a corrente ; este
também cai 1/3 do seu valor na partida.
• Portanto esta chave não é indicada para motores que partem com
carga.
• Neste
• caso, um motor só pode partir através de chave estrela-triângulo
quando o seu conjugado, na ligação em estrela, for superior ao
• conjugado da carga do eixo. Devido ao baixo conjugado de partida a
que fica submetido o motor, as chaves estrela-triângulo são
• mais adequadamente empregadas em motores cuja partida se dá em
vazio.
• Na partida executa-se a ligação estrela no motor (apto a
• receber tensão de estrela – UY), porém ele é alimentado com
• tensão de triângulo (U), ou seja, com a tensão da rede (fig. 4
• (a)). Assim, as bobinas do motor recebem 58% () da tensão
• que deveriam receber.
• No instante em que o motor atinge aproximadamente 90% da
• sua velocidade nominal é feito a comutação, passando o motor
• a ser ligado em triângulo, assim as bobinas passam a receber a
• tensão nominal (fig. 4 (b)).
Figura 4.a
Figura 4.b
Vantagens no uso desta chave

• → custo reduzido;
• → elevado número de manobras;
• → corrente de partida reduzida a 1/3 da nominal;
• → dimensões relativamente reduzidas
Desvantagens
• → aplicação específica a motores com dupla tensão(220/380V ou
380/760V) nominal e que disponham de seis terminais acessíveis; .
conjugado de partida
• reduzido a 1/3 do nominal;
• → a tensão da rede deve coincidir com a tensão em triângulo do
motor;
• → o motor deve alcançar, pelo menos, 90% de sua velocidade de
regime para que, durante a comutação, a corrente de pico não
• atinja valores elevados, próximos, portanto, da corrente de partida com
acionamento direto
Caso em que a chave (Y-Δ) NÃO é
recomendada
• Vejamos na figura que quando  o conjugado Resistente da Carga (Cr) é
igual ao conjugado de Partida Em estrela (Cy) com a RPM ainda em
85% da nominal a corrente IP/IN= 300%. Portanto nenhuma
vantagem.
Opção recomendada
• Vejamos que quando A Rotação é 90% da nominal. E o conjugado em
estrela for igual ao conjugado resitente CR; IP/IN = 200 %
• Aplicações: serras de fita circular,
• ventiladores, furadeiras e esmeris; Prensas Excêntricas.
Dimensionamento dos Componentes
• Chave de Partida Direta
Dimensionamento apenas do Contator.
• Fusíveis e Relés veremos posteriormente.O Contator K1 é
dimensionado para  IContator = 1,15x In ; onde In é a corrente
nominal do motor.
• Exemplo:-Dimensione o Contator K1 também calcule a corrente
Nominal (In) e a corrente de partida de um Motor trifásico de
potência P = 30 CV ;Tensão V = 380 Volts ; Fator de Potência ; FP= 0,85
e  Rendimento ; N = 94%; sabendo-se que Ip/In = 7,5.
• Utilizamos a Equação: P = 1,732xVxInxFPxN ; sabendo que 1 CV = 736
Watts.
Dimensionamento do contator
• Então temos : 30x736 = 1,732x380xInx0,85x0,94; Fazendo as contas
temos :- 22080 = 525,869xIn; Então In = 42,00 A. então a corrente
nominal do contator a ser comprado será IContator = 1,15xIn = 48,30
Amperes. Compramos um contator com Icontator = 50 A.
B) Ip/In = 7,5 ; então Ip = 7,5x42 = 315 A
Dimensionamento dos Contatores para a
chave de Partida estrela ; triângulo
• Na chave estrela - triângulo temos 03 contatores ; K1; K2 e K3.
• IL = IN onde IL é a corrente de linha e IN a corrente nominal do motor.
• IΔ = IL/1,732; então; IΔ = IK1= IK2= In/1,732= 0,58xIn.

• Para o Contator K3 ; temos  IY = 0,33xIn = IK3

Exemplo de Aplicação
• No exemplo anterior do motor; efetuar os cálculos dos contatores
K1;K2 e K3;

• Sabendo-se que IN = 42,00 A; então IK1 = Ik2 = 0,58x1,15x42 = 28 A.

• Para o contator K3 ; temos IK3 = 0,33x1,15x42 = 16 A.
Esquema de Potência para chave Estrela
triângulo
Esquema de Comando para Chave Estrela
Triângulo
