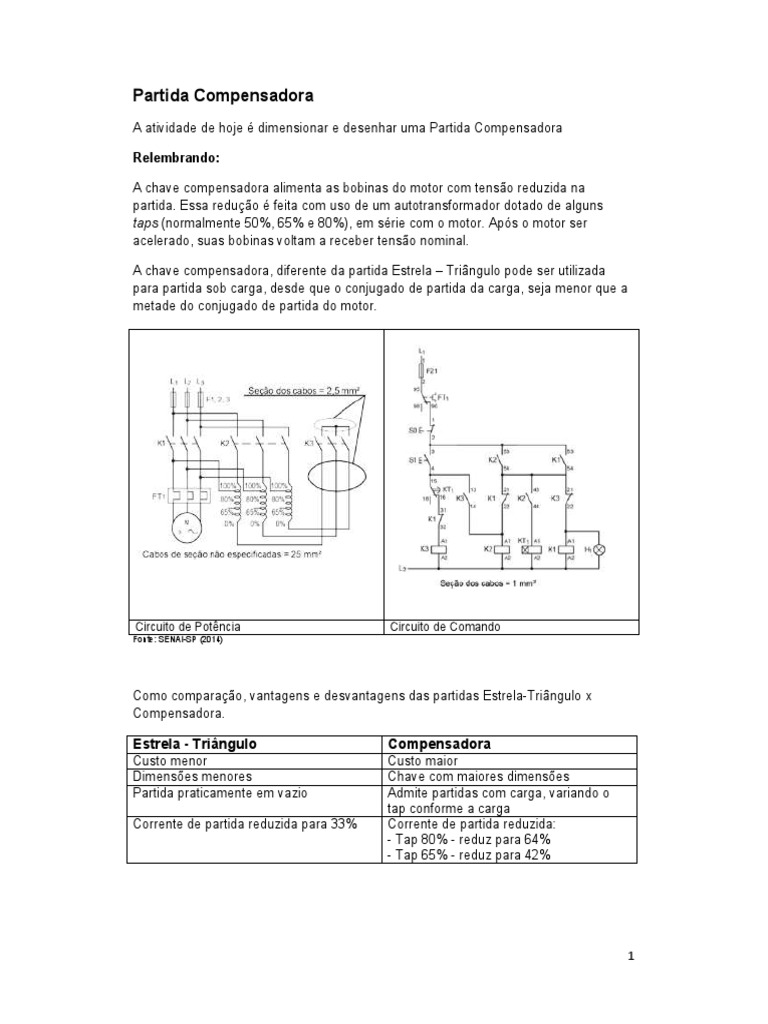

Partida Compensadora

A atividade de hoje é dimensionar e desenhar uma Partida Compensadora

Relembrando:

A chave compensadora alimenta as bobinas do motor com tensão reduzida na

partida. Essa redução é feita com uso de um autotransformador dotado de alguns
taps (normalmente 50%, 65% e 80%), em série com o motor. Após o motor ser
acelerado, suas bobinas voltam a receber tensão nominal.

A chave compensadora, diferente da partida Estrela – Triângulo pode ser utilizada

para partida sob carga, desde que o conjugado de partida da carga, seja menor que a
metade do conjugado de partida do motor.

Circuito de Potência Circuito de Comando

Fonte: SENAI-SP (2014)

Como comparação, vantagens e desvantagens das partidas Estrela-Triângulo x

Compensadora.

Estrela - Triângulo Compensadora

Custo menor
Dimensões menores
Partida praticamente em vazio
Corrente de partida reduzida para 33%
Custo maior
Chave com maiores dimensões
Admite partidas com carga, variando o
tap conforme a carga
Corrente de partida reduzida:
- Tap 80% - reduz para 64%
- Tap 65% - reduz para 42%

1
Dados para cálculo dos componentes da Partida Compensadora.

A especificação técnica para o projeto de c) Requisitos de projeto:

comando elétrico da Laminadora • botão de partida;
contém: • botão de parada de emergência;
• proteção contra curto-circuito e
a) Sistema de alimentação:
sobrecarga;
• sistema trifásico a quatro fios e terra (PE),
• desligamento automático na
tensão de fase-fase de 220 V.
condição de sobrecarga;
• em caso de desacionamento por
b) Motor utilizado:
sobrecarga, o acionamento seguinte
• motor de indução trifásico, modelo W21;
deve ser manual.
• potência: 20 cv;
• tensão/frequência: 220 V - 60 Hz;
• quatro polos;
• tempo de partida: 6 s;
• fator de serviço (FS): 1,15;
• corrente nominal (In): 52,6 A;
• Ip/In: 6,3;
• tap de partida = 80%.

Dimensionar o contator K1
Como pode ser observado pelo diagrama, o contator recebe a corrente nominal,
quando está em regime pleno. Dessa forma, a corrente mínima para especificar o
contator é:

Ictm = 1,1 x In

Para dimensionar e codificador o contator de acordo com o código do fabricante,

vamos utilizar sua corrente mínima, Ictm , e seguir o mesmo procedimento utilizado no
acionamento de partida direta, como você já aprendeu.

Dimensionar o contator K2
Como pode ser observado no diagrama, o contator recebe a corrente proporcional ao
tap (K) do autotransformador. Dessa forma, a corrente mínima para especificar o
contator é:

Ictm = 1,1 x In x (K²)

Onde:
• In = corrente nominal do motor; e
• K = índice de redução de tensão associado ao tap do autotransformador.
Para dimensionar e codificar o contator de acordo com o código do fabricante,
utilize sua corrente mínima, e seguir o mesmo procedimento utilizado no acionamento
de partida direta.

2
Dimensionar o contator K3.

Como podemos constatar pelo diagrama, o contator recebe a corrente proporcional ao

tap (K) do autotransformador. Dessa forma, a corrente mínima para especificar o
contator é:

Ictm = 1,1 x In x (K – K²)

Onde:
• In = corrente nominal do motor;
• K = índice de redução de tensão associado ao tap do autotransformador.

Vamos calcular a corrente mínima do contator K3, Ictm e seguir o mesmo

procedimento utilizado no acionamento de partida direta.

Dimensionar o Disjuntor Motor

Como podemos observar no diagrama, o disjuntor motor (Q1) opera quando o sistema
está à plena carga. Dessa forma, deve ser dimensionado de acordo com a corrente
nominal do motor (In = 52,6 A).

A corrente de ajuste é determinada em função do fator de serviço do motor, (FS) e é

obtida pela fórmula a seguir, exatamente como feito nos exercícios anteriores:

Para o FS < 1,15, a corrente de ajuste do relé térmico vale: IFRT = 1,15 * In
Para o FS ≥ 1,15, a corrente de ajuste do relé térmico vale: IFRT = 1,25 * In

A partir daqui, faça:

- Diagrama utilizando o CADESIMu.
- Relacione os componentes utilizando os modelos de lista de materiais já
fornecidos anteriormente.
