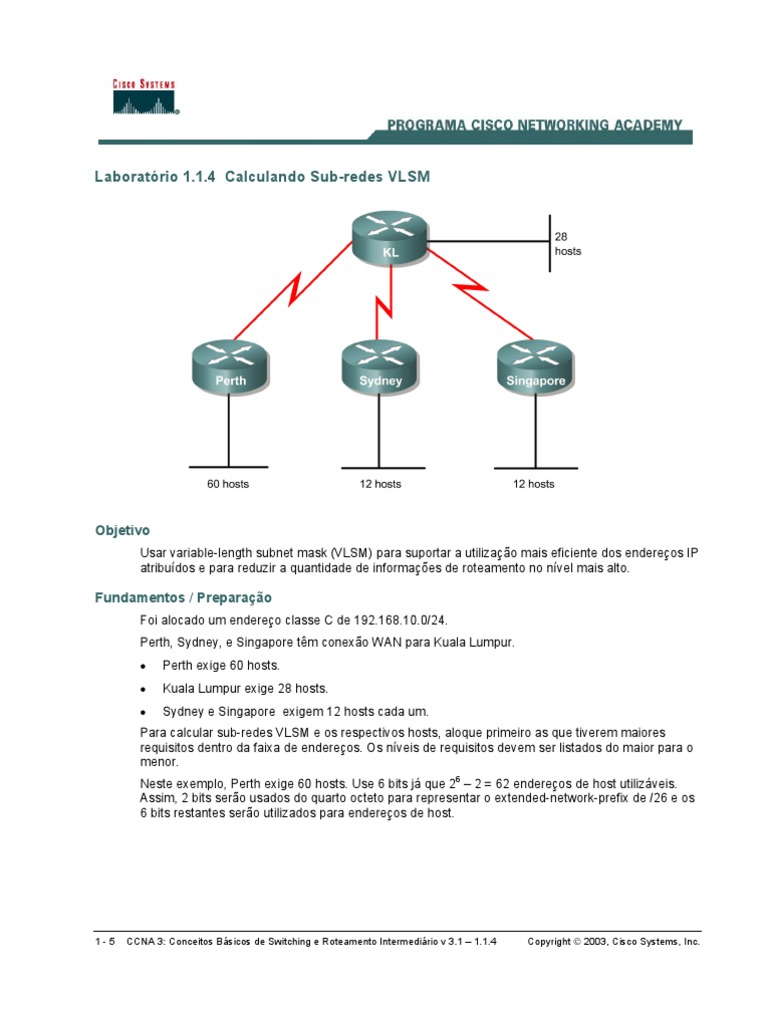

Laboratório 1.1.

4 Calculando Sub-redes VLSM

Objetivo
Usar variable-length subnet mask (VLSM) para suportar a utilização mais eficiente dos endereços IP
atribuídos e para reduzir a quantidade de informações de roteamento no nível mais alto.

Fundamentos / Preparação
Foi alocado um endereço classe C de 192.168.10.0/24.
Perth, Sydney, e Singapore têm conexão WAN para Kuala Lumpur.
• Perth exige 60 hosts.
• Kuala Lumpur exige 28 hosts.
• Sydney e Singapore exigem 12 hosts cada um.
Para calcular sub-redes VLSM e os respectivos hosts, aloque primeiro as que tiverem maiores
requisitos dentro da faixa de endereços. Os níveis de requisitos devem ser listados do maior para o
menor.
6
Neste exemplo, Perth exige 60 hosts. Use 6 bits já que 2 – 2 = 62 endereços de host utilizáveis.
Assim, 2 bits serão usados do quarto octeto para representar o extended-network-prefix de /26 e os
6 bits restantes serão utilizados para endereços de host.

1-5 CCNA 3: Conceitos Básicos de Switching e Roteamento Intermediário v 3.1 – 1.1.4 Copyright  2003, Cisco Systems, Inc.
Etapa 1
A primeira etapa no processo de sub-rede é dividir o endereço alocado de 192.168.10.0/24 em
2
quatro blocos de endereços de tamanhos iguais. Já que 4 = 2 , 2 bits são necessários para
identificar cada uma das 4 sub-redes.
Em seguida, tome a sub-rede #0 (192.168.10.0/26) e identifique cada um de seus hosts.

Endereço Alocado Sub-redes 62 hosts/sub-redes utilizáveis (sub-rede #0)

192.168.10.0/24 192.168.10.0/26 192.168.10.0/26 (Endereço de rede)
192.168.10.64/26 192.168.10.1/26
192.168.10.128/26 192.168.10.2/26
192.168.10.192/26 192.168.10.3/26
até
192.168.10.61/26
192.168.10.62/26
192.168.10.63/26 (Endereço Broadcast)
Eis aqui a faixa para a máscara /26.

Perth Faixa de endereços no último octeto

192.168.10.0/26 De 0 a 63, 60 hosts exigidos.

Hosts 0 e 63 não podem ser utilizados porque
são os endereços da rede e de broadcast para
sua sub-rede.

Etapa 2
Faça a alocação do próximo nível depois de serem satisfeitos todos os requisitos para o nível ou
níveis mais altos.
Kuala Lumpur exige 28 hosts. O próximo endereço disponível depois de 192.168.10.63/26 é
192.168.10.64/26. Note, da tabela acima, que esta é a sub-rede número 1. Já que 28 hosts são
5
exigidos, serão necessários 5 bits para o endereço de host, 2 –2 = 30 endereços de host
utilizáveis. Assim, serão necessários 5 bits para representar os hosts e 3 bits serão utilizados para
representar o extended-network-prefix de /27. A aplicação de VLSM no endereço 192.168.10.64/26
dá:

Sub-rede #1 Sub-sub-redes 30 hosts utilizáveis

192.168.10.64/27 (Endereço de Rede)
192.168.10.64/26 192.168.10.64/27 192.168.10.65/27
192.168.10.96/27 192.168.10.66/27
192.168.10.67/26
até
192.168.10.93/27
192.168.10.94/27
192.168.10.95/27 (Endereço de Broadcast)

2-5 CCNA 3: Conceitos Básicos de Switching e Roteamento Intermediário v 3.1 – 1.1.4 Copyright  2003, Cisco Systems, Inc.
 Eis aqui a faixa para a máscara /27.

Kuala Lumpur Faixa de endereços no último octeto

192.168.10.64/27 Entre 64 e 95, 28 hosts exigidos.

Os hosts 64 e 95 não podem ser usados
porque são os endereços da rede e de
broadcast para sua sub-rede. Trinta
endereços utilizáveis estão disponíveis nesta
faixa para os hosts.

Etapa 3
Agora, Sydney e Singapore cada um exige 12 hosts. O próximo endereço disponível inicia em
192.168.10.96/27. Note da Tabela 2 que esta é a próxima sub-rede disponível. Já que 12 hosts são
4
exigidos, 4 bits serão necessários para os endereços de host, 2 = 16, 16 – 2 = 14 endereços
utilizáveis. Assim, serão necessários 4 bits para representar os hosts e 4 bits para o extended-
network-prefix de /28. A aplicação de VLSM no endereço 192.168.10.96/27 dá:

Sub-rede Sub-sub-redes 14 hosts utilizáveis

192.168.10.96/27 192.168.10.96/28 192.168.10.96/28 (Endereço de Rede)

192.168.10.112/28 192.168.10.97/28

192.168.10.98/28

192.168.10.99/28

até

192.168.10.109/28

192.168.10.110/28

192.168.10.111/28 (Endereço de
Broadcast)

Eis aqui a faixa para a máscara /28.

Sydney Faixa de endereços no último octeto

192.168.10.96/28 Entre 96 e 111, 12 hosts exigidos.

Os hosts 96 e 111 não podem ser usados porque são
os endereços da rede e de broadcast para sua sub-
rede. Quatorze endereços utilizáveis estão disponíveis
nesta faixa para os hosts.

3-5 CCNA 3: Conceitos Básicos de Switching e Roteamento Intermediário v 3.1 – 1.1.4 Copyright  2003, Cisco Systems, Inc.
Etapa 4
Já que Singapore também exige 12 hosts, o próximo conjunto de endereços de host pode ser
derivado da próxima sub-rede disponível (192.168.10.112/28).

Sub-sub-redes 14 hosts utilizáveis

192.168.10.96/28 192.168.10.112/28 (Endereço de Rede)

192.168.10.112/28 192.168.10.113/28

192.168.10.128/28 192.168.10.114/28

192.168.10.224/28 192.168.10.115/28

até

192.168.10.240/28 192.168.10.125/28

192.168.10.126/28

192.168.10.127/28 (Endereço de Broadcast)

Eis aqui a faixa para a máscara /28.

Singapore Faixa de endereços no último octeto

192.168.10.112/28 Entre 112 e 127, 12 hosts exigidos.

Os hosts 112 e 127 não podem ser usados
porque são os endereços da rede e de
broadcast para sua sub-rede. Quatorze
endereços utilizáveis estão disponíveis nesta
faixa para os hosts.

4-5 CCNA 3: Conceitos Básicos de Switching e Roteamento Intermediário v 3.1 – 1.1.4 Copyright  2003, Cisco Systems, Inc.
Etapa 5
Agora faça a alocação de endereços para os links WAN. Lembre-se de que cada link WAN exigirá
dois endereços IP. A próxima sub-rede disponível é 192.168.10.128/28. Já que 2 endereços de rede
2
são necessários para cada link WAN, 2 bits serão necessários para endereços de host, 2 –2 = 2
endereços utilizáveis. Assim, serão necessários 2 bits para representar os links e 6 bits para o
extended-network-prefix de /30. A aplicação de VLSM no endereço 192.168.10.128/28 dá:

Sub-sub-redes 14 hosts utilizáveis

192.168.10.128/30 192.168.10.128/30 (Endereço de Rede)

192.168.10.129/30

192.168.10.130/30

192.168.10.131/30 (Endereço de Broadcast)

192.168.10.132/30 192.168.10.132/30 (Endereço de Rede)

192.168.10.133/30

192.168.10.134/30

192.168.10.135/30 (Endereço de Broadcast)

192.168.10.136/30 192.168.10.136/30 (Endereço de Rede)

192.168.10.137/30

192.168.10.138/30

192.168.10.139/30 (Endereço de Broadcast)

Os endereços disponíveis para os links WAN podem ser obtidos dos endereços disponíveis em
cada uma das sub-redes /30.
