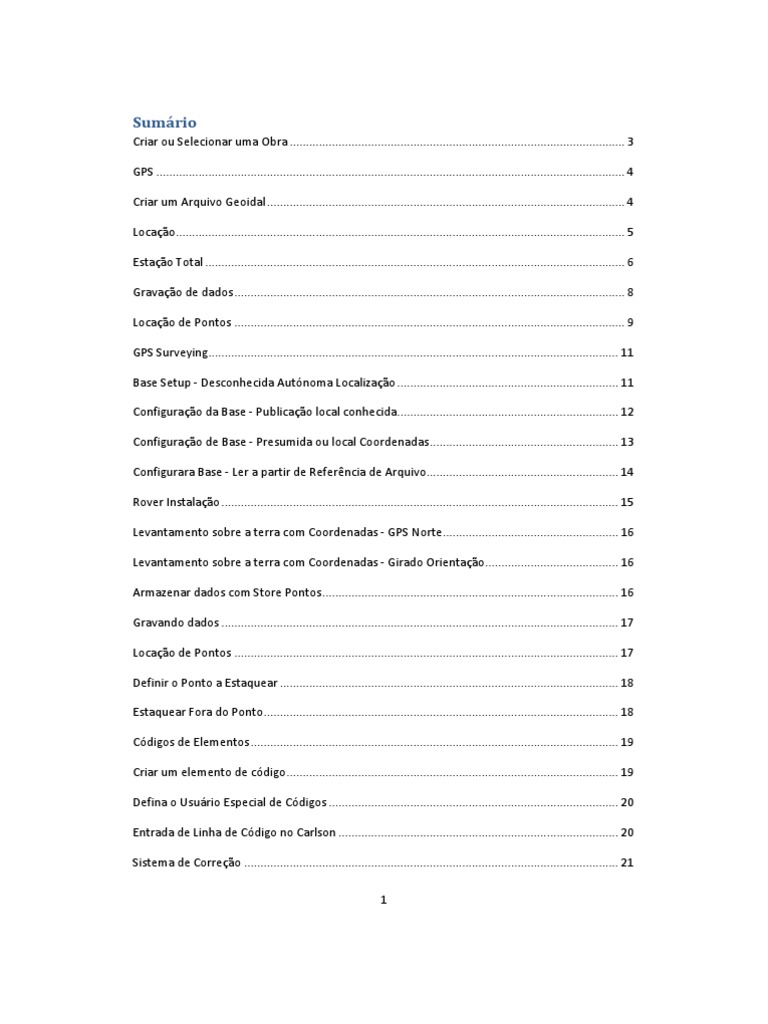

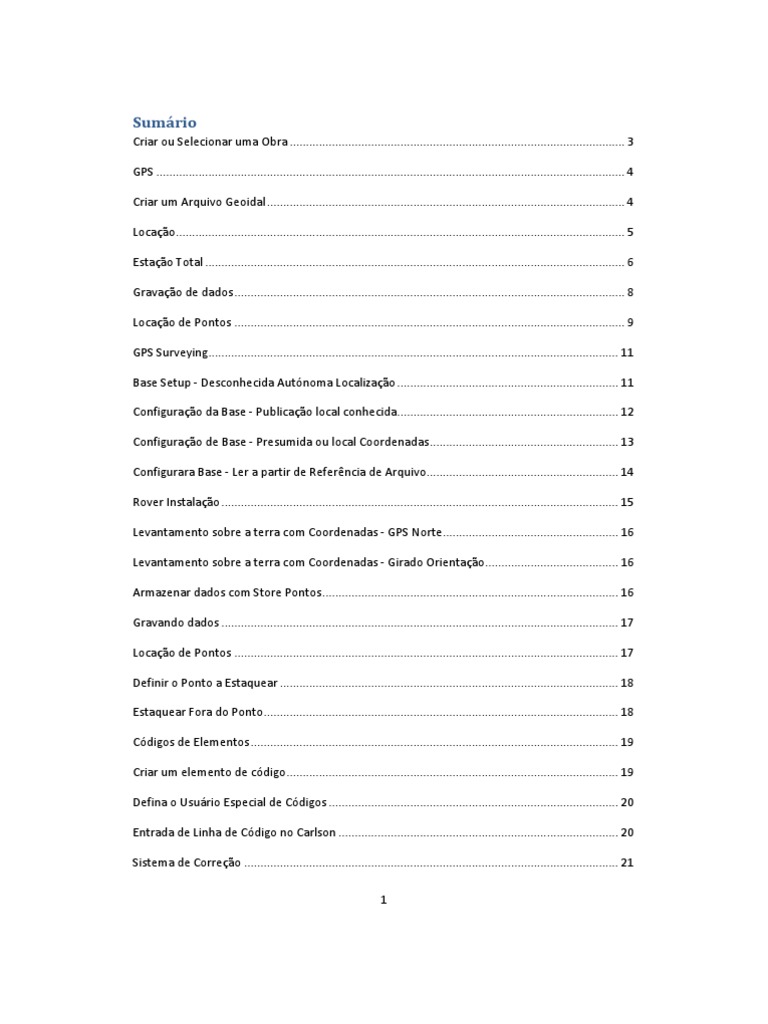

Sumário

Criar ou Selecionar uma Obra ....................................................................................................... 3

GPS ................................................................................................................................................ 4

Criar um Arquivo Geoidal .............................................................................................................. 4

Locação.......................................................................................................................................... 5

Estação Total ................................................................................................................................. 6

Gravação de dados ........................................................................................................................ 8

Locação de Pontos ........................................................................................................................ 9

GPS Surveying .............................................................................................................................. 11

Base Setup - Desconhecida Autónoma Localização .................................................................... 11

Configuração da Base - Publicação local conhecida.................................................................... 12

Configuração de Base - Presumida ou local Coordenadas .......................................................... 13

Configurara Base - Ler a partir de Referência de Arquivo........................................................... 14

Rover Instalação .......................................................................................................................... 15

Levantamento sobre a terra com Coordenadas - GPS Norte...................................................... 16

Levantamento sobre a terra com Coordenadas - Girado Orientação......................................... 16

Armazenar dados com Store Pontos ........................................................................................... 16

Gravando dados .......................................................................................................................... 17

Locação de Pontos ...................................................................................................................... 17

Definir o Ponto a Estaquear ........................................................................................................ 18

Estaquear Fora do Ponto ............................................................................................................. 18

Códigos de Elementos ................................................................................................................. 19

Criar um elemento de código ...................................................................................................... 19

Defina o Usuário Especial de Códigos ......................................................................................... 20

Entrada de Linha de Código no Carlson ...................................................................................... 20

Sistema de Correção ................................................................................................................... 21

1
COGO ........................................................................................................................................... 21

Armazenar Estação (Compute pela Estação e Offset) ................................................................ 22

Ponto de Direção (Manual Poligonal) ......................................................................................... 22

Caixa de Entrada Math Funções .................................................................................................. 23

Formatado Distância / Altura Entries .......................................................................................... 23

Expressões matemáticas ............................................................................................................. 24

Pontos Ranges ............................................................................................................................. 24

Survey Data Display Controls ...................................................................................................... 24

ESTAÇÃO...................................................................................................................................... 25

MAPA........................................................................................................................................... 25

2
Criar ou Selecionar uma Obra

Uma obra no SurvCE Carlson é composta de vários arquivos, no entanto, os dois

principais são o arquivo de coordenadas (arquivo *. CRD) e os dados brutos
(arquivo *. rw5). Para criar uma tarefa:

1. Selecione a guia Arquivo e item do menu 1,Obra.

2. Digite o nome do trabalho (por exemplo, Tutorial1).
Nota: Abrindo um trabalho existente é realizado da mesma maneira exceto que
você escolha um nome como trabalho oposição ao introduzir um.

Definir e Configurar Obras

Por padrão do software estará pronto para o trabalho nas unidades de criação
de obra através da apresentação do Trabalho Caixa de diálogo Configurações.
Essa configuração é opcional e pode ser encontrado no novo emprego separador.

Para aceder ao trabalho depois de fechar a caixa de diálogo Configurações,

selecione o arquivo e na guia menu item 2 Configurações de Obras.

Opções
Selecione a guia Opções se você gostaria de usar um arquivo controle ou mudar
as ordens de coordenadas . O resto das definições abaixo indicado deve ser
típica para a maioria dos projetos.

Unidades
As Unidades guia é onde o trabalho inicial unidades devem ser especificadas.
Ele também tem várias opções para
especificando o modo como os dados serão apresentados ao usuário.
1. Selecione a guia Unidades de Trabalho Configurações se já não existe.
3
2. Defina o trabalho para unidades Feet, E.U. Pés ou Metros como exigido pela
obra.
3. Ligar C & R. Esta é a curvatura e refração opção e é recomendado para a
total estação onde estão elevações são importantes.
Você não pode mudar o trabalho distância unidades uma vez um ponto foi
registrado (ou seja, converter -lo a partir de pés para metros).

GPS
O GPS é a guia do trabalho no sistema de coordenadas e localização
configurações estão definidas.
Antes de localizar em qualquer trabalho que você deve selecionar a projeção. É
também recomendado Geoidal para selecionar um arquivo.

1. Selecione a guia de GPS Configurações de Obras.

2. Selecione o botão Editar Lista Projeção.
3. Selecione o botão Adicionar predefinidos.
4. Escolha o sistema de coordenadas para Grid área do projeto.
5. Selecione OK para fechar a Coordenada Projeção diálogos.
6. Selecione o projeto de projeção para torná-lo atual.
Se você pretende usar o GPS e ter menos de 4 pontos para o controle do
projeto, recomenda-se Geoidal um arquivo que deve ser aplicada.
1. Criar e transferir um ficheiro para SurvCE Geoidal usando Carlson X-Port
(ver Criar um Arquivo Geoidal seção).
2. Selecione o arquivo Separação Geoidal botão.
3. Selecione o arquivo criado Geoidal e selecione OK.

Criar um Arquivo Geoidal

X-Port Carlson e Carlson Geoidal Grids são instalados separadamente. Eles são

4
ambos localizados na Carlson SurvCE CD ou podem ser descarregados a partir de:

http://update.carlsonsw.com/public/CarlsonGeoidGrids.exe

1. Instale Carlson X-porta (XportSetup.exe). Utilize o número de série

listados na parte de trás do seu SurvCE manual (que devem ser listados como X-
porta serial # fora e começar assim: "133 ..."). Você também pode utilizar a
transferência de dados na opção Carlson Survey ou Carlson SurvCadd em vez de
Carlson X-Port.

2. Instale o Carlson Geoidal Grids (CarlsonGeoidGrids.exe).

Depois de ter acabado de instalar Carlson X-porto e do Geoidal grelha arquivos
que você pode agora criar uma Geoidal arquivo e transferi-la para o coletor de
dados da seguinte forma:
1. Ligue o coletor de dados para o computador com o 9pin ou cabo USB.
2. Ligue o Explorer lançamento SurvCE.
3. Sobre o coletor de dados selecionar menu item 6, Transferência de dados a
partir da guia Arquivo.
4. Selecione Carlson Transferência (ele deveria dizer aguardando conexão).
5. No computador pessoal, o lançamento Carlson X-porta e selecione menu item
Transferência de Dados menu Ferramentas.
6. Selecione Transferência de dados sub-item do menu SurvCE/G2/FastSurvey ...
para lançar o SurvCOM diálogo.
7. Geoidal Selecione o botão no canto inferior direito da janela SurvCOM.
8. Clique no botão selecionar e navegar até o diretório que você instalou o
Geoidal para Grids.
9. Introduza a latitude e longitude aproximada para o centro do seu projeto, a
Grelha Tamanho e nome do arquivo que você deseja armazenar o arquivo como
Geoidal. Normalmente, você iria querer fazer um 100-150 milhas grelha arquivo
ou 2 graus (2 º = 124 milhas) para um melhor desempenho.
10. Selecione OK para fazer o Geoidal arquivo e copiá-lo para o coletor de
dados.
11. Quando a transferência estiver concluída, feche-X Porto e desligar a
partir dos dados colecionador.
12. Feche a janela de transferência de dados sobre o coletor de dados e
definir o Geoidal arquivo, selecionando a GPS guia Configurações do Trabalho
localizado no menu Arquivo 2 sobre o separador.

Locação
A guia de Locação é onde você define a precisão dos valores que são relatados
durante a Locação e onde cutsheet (aka grade folha) arquivo pode ser
configurado.

1. Selecione a guia de Configurações de Obras e Locação.

2. Selecione o desejado a precisão decimal.
3. Selecione o botão Definir Cutsheet Formato.
4. Selecione o Set Point Cutsheet botão Formato.
5. Selecione o botão Selecione Arquivo.
6. Digite um nome para o cutsheet (por exemplo, Tutorial1_Pts).
7. Selecione OK para salvar o nome do arquivo.
8. Toggle On a opção Armazena Pt Cutsheet Arquivo.
9. Selecione OK para fechar a caixa de diálogo Configurações cutsheet ponto.
10. Instalação cutsheets o restante, se aplicável.

5
Estação Total
Por padrão o software estará pronto para criar o primeiro ponto do projeto.
Esta definição é opcional e podem ser encontrados no novo emprego separador.
Esta opção é útil para usuários que tendem a iniciar projetos a partir do zero
e pretendem entrar na coordenadas iniciais para o instrumento para ocupar.
Você deve primeiro configurar o seu equipamento para se comunicar com o
coletor de dados, selecionando o Instrumento tipo Equip guia sobre a
comunicação e definir os parâmetros de seleção menu item 4, da Comissão sobre
a configuração Equip guia. Uma vez que o tipo de instrumento e de comunicação
que foram selecionados, escolha menu item 2, Definições para especificar modos
operacionais para a estação total .Para mais informações sobre um instrumento
específico, consulte o Manual do Usuário.

Equipamento,definições podem ser encontradas na seção Configurações do

Equipamento tutorial.

Digite Ocupados Ponto Coordenadas

Para a estação total inquéritos, SurvCE exige que haja pelo menos um ponto no
trabalho. Se o prompt para entrar em ver coordenadas foi desligado e / ou se
você quiser inserir mais de um ponto, selecione item 3, Lista Pontos, a partir
da guia Arquivo. Ou você pode simplesmente tentar entrar em qualquer medição
rotina e se não existem pontos no trabalho, você será solicitado a digitar um.

1. Selecione Lista de Pontos do Arquivo guia.

2. Selecione o botão Adicionar.
3. Digite o ponto de coordenadas.
4. Selecione OK para salvar o ponto.
5. Escolha Fechar para sair da Lista Points.

6
Configuração do Instrumento
A primeira vez que você entra com uma medição rotina você será solicitado para
a configuração do instrumento e informação necessários para realizar uma
medição backsight. Cada vez que posteriormente será pedido para confirmar que
a informação é correta e pode selecionar o botão OK para entrar na rotina ou
de optar por modificar a orientação dados e executar outro backsight.
Se o backsight ponto é desconhecido, o software permitirá a entrada do
backsight direcção. Se backsight o ponto é desconhecido e um prisma backsight
é medido, o ponto será computado e armazenados para o projeto.

1. Digite o Ponto Ocupados ID.

2. Digite o Instrumento Altura.
3. Digite o ID Backsight Point (mesmo se o ponto não existe, é necessário um
ID).
4. Digite o Backsight Alvo Altura.
5. Selecione o botão Backsight.

Backsight
O backsight diálogo permite ao utilizador definir ou verificar o círculo
backsight do instrumento. Se backsighting um ponto para o primeiro tempo,
sempre definir o círculo. Se voltando para verificar o backsight sempre usar o
cheque opções.
1. Vista a backsight prisma e selecione Definir Angulo e Leitura. Se o
backsight não pode ser medido para, selecione Definir Angulo.
2. Selecione OK para guardar a backsight ponto se o ponto for desconhecido.
3. Selecione OK para entrar na rotina.

7
Armazenar os dados com os dados armazenados com Sideshot-Traverse
A rotina utilizada para a coleta de dados através de um levantamento com
estação é chamado Sideshot / Traverse e se encontrar no separador Surv do menu
principal.

Gravação de dados
A visualização gráfica dos Sideshot / Traverse é mostrado abaixo. O usuário
pode configurar a ser solicitado para a altura e descrição após a leitura é
tomada, ou optar por introduzir os dados antes da leitura. Opcionalmente, o
usuário pode selecionar o botão TEXTO para usar uma interface gráfica para não
- coleta de dados.

1. Selecione Introduzir ou R para ler.

2. Selecione Introduzir ou S para Store.

8
Dicas:
1. Digite o botão pode ser usado para ler e Store.
2. Para introduzir a descrição após a leitura, a ligar o Hgt / Desc Perguntar
sobre Guardar opção utilizando
C para configurar o ícone ou selecionando item 4, Configurar guia de leitura
do arquivo.
3. Você deve selecionar a R Ler antes de utilizar a T Traverse.
4. Todas as leituras off-center são acessadas através do Ó para Offset ícone.
5. Para mudar o comportamento da tecla Enter, selecione o ícone C para
Configurar.
6. Para ver somente linework eo último ponto medido, selecione o ícone Exibir
Opções ou ALT-F.
7. Para desenhar linework você deve ter fieldcodes estabelecido na Feature
Código Lista encontrados no Guia Arquivo.

Locação de Pontos
A rotina utilizada para apostar no pré-calculados pontos é chamado de Locação
de pontos e é encontrado em Surv o separador do menu principal.

Definir o Ponto de Estaqueamento

No fim de um jogo pré-calculado local que você deve digitar o ponto ID ou
coordenadas para o diálogo que é apresentada quando você entra em Locação
Pontos.
1. Digite Locação de Ponto ID.
2. Selecione OK para Estaquear o Ponto.

9
Dicas:
1. Ponto pela Direção pode ser usado para entrar rapidamente um local de
compensar o jogo Ponto ID.
2. Funções matemáticas podem ser realizadas no sentido de resolver inversos
caixas de entrada, etc .. (por exemplo, 1,2 no azimute domínio retornaria ao
azimute entre os pontos 1 e 2).
3. Math funções também podem ser utilizados para rapidamente calcular
distâncias na distância caixas de entrada (por exemplo, 1,2 / 2 retornaria 1 /
2 da distância entre os pontos 1 e 2).
4. Múltiplos pontos podem ser selecionados utilizando a Lista ícone à direita
do ponto ID caixa de entrada ou por introduzi-los separados por vírgulas.
5. O botão Adicionar à lista irá adicionar todos os pontos inseridos no Ponto
ID caixa de entrada para a locação Ponto Lista.

Estaquear Fora do Ponto

Estaquear Pontos de vista no gráfico é mostrado abaixo. Opcionalmente, o
usuário pode selecionar o TEXTO botão para não utilizar uma interface gráfica
para locar o ponto. O software irá mostrar o Turn-To ângulo no início salvo
executando robotically. Se correr robotically ou após cada leitura, as
informações sobre navegação serão apresentadas.

1. Selecione Introduzir ou R para ler.

2. Selecione Introduzir ou S para armazenar.

Dicas:
1. Use M para Modificar para introduzir ou ajustar o jogo localização.
2. Use N para Seguinte para avançar para o próximo ponto ID.
3. Para mudar o comportamento da tecla Enter, selecione o ícone C para
configurar.
4. Para ver somente linework eo último ponto medido, selecione o ícone Exibir
Opções ou ALT-F.
5. Para alterar o método que as informações de navegação são relatada,
selecione C para configurar e em seguida, na guia de referência. Este é o

10
lugar onde a perspectiva de locação pode ser alterada a partir de haste
instrumento, por exemplo.

GPS Surveying
Antes de iniciar um inquérito GPS, você deve definir as configurações de GPS
no Trabalho Definições localizada no Arquivo guia como item do menu 2.
Você também deve selecionar o tipo de equipamento, selecionando item 1, sobre
o Instrumento Equip na guia e estabelecer as definições de comunicação,
selecionando menu item 8, sobre a configuração Comm Equip guia.

Uma vez que o tipo de instrumento tem sido selecionado, configurações

operacionais devem ser definidas utilizando quer item 2, Configurar Base ou
item do menu 3, Configurar Rover Equip sobre o separador. Para mais detalhes
sobre um instrumento específico, consulte o Manual do Usuário.

Menu item 2, sobre a Base Configurar Equip tab permite ao utilizador definir
as definições operacionais da estação base e também oferece várias opções para
iniciar o inquérito.

Menu item 1, apenas estabeleceu a Rover Configurar definições operacionais da

Rover.
Equipamento definições podem ser encontradas na seção Configurações do
Equipamento no tutorial.

Base Setup - Desconhecida Autónoma Localização

Esta seção aborda como configurar a base de um local desconhecido com o
pressuposto de que a localização do site será criado usando o Rover.

1. Escolha menu item 2, Configurar Base sobre o separador Equip.

2. Estabelecer as definições operacionais.
3. Digite a Base Altura da antena.
4. Selecione OK.
5. Na base de diálogo Configuração, selecione Leitura do GPS a partir de nova
posição separador.
6. Na média GPS diálogo, introduza o número de amostras (Épocas) para medir e
médio.
7. Escolha OK para começar a medir.
8. Selecione OK para fechar a janela resultados se os resultados são
aceitáveis.
9. Digite a base de referência ID se for solicitado. Para Trimble usuários,
este é o ID e Difusão deve ser entre 0 e 31 para a CMR e entre 0 e 1023 para
RTCM.
10. Quando solicitado para salvar o arquivo de referência, responder Sim no
caso de você precisa para definir a base deste local novamente.
11. Desligue a partir da estação base. Neste ponto, a base tem uma posição
estabelecida com base na média das leituras autônomas tomadas na etapa 6 e
deve ser radiodifusão correções a partir desta localização. Para configurar
neste local novamente: Utilizar a leitura de Referência Arquivo processo.

11
Configuração da Base - Publicação local conhecida
Esta seção aborda como configurar a base em um local conhecido publicados (por
exemplo: Governo Controle de Pontos), com a suposição de que o site está a
basear-se publicados no coordenados sistema.
Se Publicado Valores são Latitude e Longitude:

1. Escolha menu item 2, Configurar Base sobre o separador Equip.

2. Estabelecer as definições operacionais.
3. Digite a Base Altura da antena.
4. Selecione OK.
5. Na base de diálogo Configuração, selecione Introduzir Lat / Lon Da nova
posição a partir do separador.
6. Na Digite Lat / Lon diálogo, digite publicado latitude, longitude e
elipsóide ou ortometrica altura. Note que se um Geoidal arquivo não foi
aplicada no Trabalho Configurações que o elipsóide altura é a única opção.
7. Quando solicitado a continuar, verifique as coordenadas e selecione Sim.
8. Digite a base de referência ID se for solicitado. Para Trimble usuários,
este é o ID e Difusão deve ser entre 0 e 31 para a CMR e entre 0 e 1023 para
RTCM.
9. Quando solicitado para salvar o arquivo de referência, responder Sim no
caso de você precisa para definir a base de este local de novo e não tem as
coordenadas calhar.
10. Desligue a partir da estação base.
Neste ponto, a posição publicada foi enviada para o receptor e da base devem
ser radiodifusão correções a partir desta localização. Para configurar neste
local novamente: Utilizar a leitura de Referência Arquivo processo.

12
Publicado Se os valores são Sistema coordenadas:

1. Escolha menu item 2, Configurar base no guia Equip.

2. Estabelecer as definições operacionais.
3. Digite a Base Altura da antena.
4. Selecione OK.
5. Na base de diálogo Configuração, selecione Introduzir rede de Coordenadas.
6. Na Grelha Coordinate diálogo, introduza as coordenadas e publicadas
elipsóide ou orthometric altura. Note que se um Geoidal arquivo não foi
aplicada no Trabalho Configurações que o elipsóide é a altura
única opção.
7. Quando solicitado a continuar, verifique as coordenadas e selecione Sim.
8. Digite a base de referência ID. Para Trimble usuários, esta é a
identificação e difusão devem ser entre 0 e 31 para a CMR e entre 0 e 1023
para RTCM.
9. Quando solicitado para salvar o arquivo de referência, responder Sim no
caso de você precisa para definir a base de este local de novo e não tem as
coordenadas calhar.
10. Desligue a partir da estação base.
Neste ponto, a posição publicada foi enviada para o receptor e da base devem
ser radiodifusão correções a partir desta localização. Para configurar neste
local novamente: Usar o processo de Leitura de Referência Arquivo.

Configuração de Base - Presumida ou local Coordenadas

Esta seção aborda como configurar a base de um local onde as coordenadas são
assumidas ou ter sido criado como um sistema local.
1. Escolha menu item 2, Configurar Base sobre o separador Equip.
2. Estabelecer as definições operacionais.
3. Digite a Base Altura da antena.
4. Selecione OK.
5. Na base de diálogo Configuração, selecione Usar Coordenadas local a partir
de posição conhecida
separador.
6. No local Ponto diálogo, introduza as coordenadas locais de trabalho ou
selecione ponto. Note que uma Geoidal
arquivo deve ser aplicada no Trabalho Configurações.
7. Quando solicitado a salvar um arquivo localização, selecione OK.
8. Quando solicitado a continuar, selecione Sim.
9. Digite a base de referência ID se for solicitado. Para Trimble usuários,
este é o ID e Difusão deve ser entre 0 e 31 para a CMR e entre 0 e 1023 para
RTCM.
10. Quando solicitado para salvar o arquivo de referência, responder Sim no
caso de você precisa para definir a base de este local novamente.
11. Desligue a partir da estação base.

13
Neste momento uma localização foi criada por emparelhar o local entrou
coordenar e uma leitura de GPS a partir da estação base. A base deve ser agora
radiodifusão correções a partir desta localização. Para configurar neste local
novamente: Utilizar a leitura de Referência Arquivo processo.

Configurara Base - Ler a partir de Referência de Arquivo

Esta seção aborda como configurar a base de um local que era anteriormente
ocupada pela base da estação de referência e arquivo foi salvo.

1. Escolha menu item 2, Configurar Base sobre o separador Equip.

2. Estabelecer as definições operacionais.
3. Digite a Base Altura da antena.
4. Selecione OK.
5. Na base de diálogo Configuração, selecione Leitura do Arquivo a partir da
posição conhecida guia.
6. Quando solicitado, selecione o arquivo guardado anteriormente referência e
selecione OK.
7. Quando solicitado a continuar, selecione Sim.
8. Digite a base de referência ID se for solicitado. Para Trimble usuários,
este é o ID e Difusão
deve ser entre 0 e 31 para a CMR e entre 0 e 1023 para RTCM.
9. Selecione OK quando se apresenta com a Base Instalação Sucesso mensagem.
10. Desligue a partir da estação base.
Neste ponto o original posição GPS na referência arquivo foi enviado para o
receptor e da base radiodifusão deve ser correções a partir desta localização.

Configuração Base - Anteriormente inquiridas Rover Point

Esta seção aborda como configurar a base num local que foi previamente
fiscalizada pelo corsário o GPS e gravar os dados em bruto existe no arquivo.
1. Escolha menu item 2, Configurar Base sobre o separador Equip.
2. Estabelecer as definições operacionais.
3. Digite a Base Altura da antena.
4. Selecione OK.
5. Na base de diálogo Configuração, selecione previamente pesquisados a partir
do Ponto da Conhecida Posição guia.
6. Quando solicitado, selecione a inquirir Point e selecione OK.
7. Quando solicitado a continuar, selecione Sim.
8. Digite a base de referência ID se for solicitado. Para Trimble usuários,
este é o ID e Difusão deve ser entre 0 e 31 para a CMR e entre 0 e 1023 para
RTCM.
9. Quando solicitado para salvar o arquivo de referência, responder Sim no
caso de você precisa para definir a base de este local outra vez e não ter os
dados brutos arquivo.
10. Desligue a partir da estação base.

14
Neste ponto, a posição GPS original foi enviada para o receptor e da base
devem ser radiodifusão correções a partir desta localização.

Para configurar neste local novamente: Use este método de leitura ou de

Referência Arquivo processo se já não têm o arquivo de dados brutos.

Rover Instalação
Selecionar item do menu 1, Configurar Rover simplesmente determinou a
definições operacionais da Rover. Você também pode selecionar menu item 4,
Utilitários de Receptor de rádio para estabelecer vários parâmetros.

Sugestão:
1. Verifique se você tem uma posição fixa, antes de deixar a estação base,
selecionando menu
6, Monitor / SkyPlot. Se você é autônomo, você não está recebendo base
correção e susceptíveis ter problemas com o rádio configurações.

Localização
Localização é um processo que permite ao usuário mudar o GPS medições para um
local coordenar o sistema. Recomenda-se que um arquivo Geoidal ser aplicadas
em configurações de obras antes de localizar. Ele recomenda também que se a
localização, se vai ter algum inferior a 4 horizontal e vertical controle dos
pontos que um arquivo Geoidal ser aplicada.

Para ajustar-se o controle local:

1. Selecionar item do menu 3, Configurar Rover Equip sobre o separador e
estabelecer as definições operacionais
da Rover.
2. Verifique se você tem uma posição fixa, selecionando menu item 6, Monitor /
SkyPlot. Se você estiver autônoma, você não está recebendo base correção e
provavelmente tem problemas com o rádio definições.
3. Selecionar item 5, Localização sobre o separador Equip.
4. Selecione o botão Adicionar.
5. Introduza as coordenadas locais ou selecionar um ponto a partir do local de
trabalho. Note que você não entra um ID ponto a ponto, se não existir no atual
trabalho.
6. Selecione Leitura do GPS, quando perguntado sobre as Coordenadas GPS.
7. Na média GPS diálogo, introduza o número de amostras (Épocas) para medir e
médio.
8. Escolha OK para começar a medir.
9. Na média diálogo Resultados, selecione OK se todas as amostras foram OK. Se
não, cancele e medir novamente.
10. Para adicionar mais de um ponto, repita os passos 1 a 9.
11. Selecione OK para salvar o arquivo localização. Se o fator de escala é de
1,0 é Configurações de obras e, em seguida, as coordenadas serão coordenadas
Grid. Se um valor é digitado, o vetor de distância do primeiro ponto na
localização arquivo para a posição atual será dividido pelo valor inscrito. Se

15
a localização determina um fator de escala, porque mais do que um ponto é
mantida na horizontal, então, o fator de escala de trabalho Definições é
cinzento e reflete o fator local para o grid.

Levantamento sobre a terra com Coordenadas - GPS Norte

Para levantamento de terreno com coordenadas GPS e Norte:
1. Selecionar item do menu 3, Configurar Rover Equip sobre o separador e
estabelecer as definições operacionais da Rover.
2. Verifique se você tem uma posição fixa, selecionando menu item 6, Monitor /
SkyPlot. Se você estiver autônoma, você não está recebendo base correção e
provavelmente tem problemas com o rádio definições.
3. Localize a um único ponto, se você não usar a Base Setup - Presumido ou
local das Coordenadas opção. Se você usar esta opção, vá para o passo 4.
4. Escolha menu item 2,Configurações de obras da guia Arquivo.
5. Selecione a guia Unidades.
6. Selecione Ler a partir de GPS para penetrar no interior fator que irá
chegar as coordenadas. Neste ponto você está pesquisando em um sistema local
de coordenadas que corresponde a uma estação total.

Levantamento sobre a terra com Coordenadas - Girado Orientação

Para levantamento de terreno com coordenadas utilizando um projeto que se
enquadra orientação dois locais coordenadas:
1. Selecionar item do menu 3, Configurar Rover Equip sobre o separador e
estabelecer as definições operacionais da Rover.
2. Verifique se você tem uma posição fixa, selecionando menu item 6, Monitor /
SkyPlot. Se você estiver autônoma, você não está recebendo base correção e
provavelmente tem problemas com o rádio definições.
3. Localize a um único ponto, se você não usar a Base Setup - Presumido ou
local Coordenadas
opção. Se você usar esta opção, vá para o passo 4.
4. Localize a um segundo ponto que tem conhecido locais coordenadas.
5. Toggle sobre o 2 Pt Rodar Apenas opção.
6. Selecione OK para salvar a localização.
7. Escolha menu item 2,Configurações de obra da guia Arquivo.
8. Selecione a guia Unidades.
9. Selecione Ler a partir de GPS para penetrar no interior fator que irá
chegar as coordenadas.

Armazenar dados com Store Pontos

A rotina utilizada para a coleta de dados dos inquéritos utilizando GPS é
chamado Sideshot / Traverse e é encontrado em Surv o separador do menu
principal.

16
Gravando dados
Armazena Pontos gráficos é mostrado abaixo. O usuário pode configurar a ser
solicitado para altura e descrição após a leitura é tomada, ou optar por
introduzir os dados antes da leitura. Opcionalmente, o usuário pode selecionar
o botão TEXTO para usar uma interface gráfica para não - coleta de dados.
1. Selecione Introduzir ou S para Armazenar ou selecionar para uma média
leitura.

Dicas:
1. Digite o botão pode ser usado para ler e Store.
2. Para introduzir a descrição após a leitura, a ligar o Hgt / Desc Prompt em
Guardar opção utilizando C para configurar o ícone ou selecionando item 4,
Configurar guia de leitura do arquivo.
3. Todas as leituras off-center são acessadas através do Ó para Offset ícone.
4. Para mudar o comportamento da tecla Enter, selecione o ícone C para
Configurar.
5. Para alterar o número de épocas que entram e S irão ler, selecione C para
configurar e alterar o número de medidas a médio opção.
6. Para ver somente linework eo último ponto medido, selecione o ícone Exibir
Opções ou ALT-F.
7. Para desenhar linework você deve ter fieldcodes estabelecido na Feature
Código Lista encontrados no Guia Arquivo.

Locação de Pontos
A rotina utilizada para apostar pré-calculados pontos é chamado de locação
pontos e é encontrado em Surv o separador do menu principal.

17
Definir o Ponto a Estaquear
No fim de um jogo pré-calculado local que você deve digitar o ponto ID ou
coordenadas para o diálogo que é apresentado quando você entra em Locação de
Pontos.
1. Digite Locação de Ponto ID.
2. Selecione OK para Estaquear o Ponto.

Dicas:
1. Ponto pela Direção pode ser usado para entrar rapidamente um local de
compensar o jogo Ponto ID.
2. Funções matemáticas podem ser realizadas no sentido de resolver inversos
caixas de entrada, etc .. (por exemplo, 1,2 no azimute domínio retornará ao
azimute entre os pontos 1 e 2).
3. Math funções também podem ser utilizados para rapidamente calcular
distâncias na distância caixas de entrada (por exemplo, 1,2 / 2 retornaria 1 /
2 da distância entre os pontos 1 e 2).
4. Múltiplos pontos podem ser selecionados utilizando a Lista ícone à direita
do ponto ID caixa de entrada ou por introduzi-los separados por vírgulas.
5. O botão Adicionar à lista irá adicionar todos os pontos inseridos no Ponto
ID caixa de entrada para Locação de Ponto na Lista.

Estaquear Fora do Ponto

Estaquear Pontos de vista gráfico é mostrado abaixo. Opcionalmente, o usuário
pode selecionar o TEXTO botão para não utilizar uma interface gráfica para
locar o ponto .
1. Selecione Introduzir ou S para Armazenar.

18
Dicas:
1. Use M para Modificar para introduzir ou ajustar o jogo localização.
2. Use N para Seguinte para avançar para o próximo ponto ID.
3. Para mudar o comportamento da tecla Enter, selecione o ícone C para
Configurar.
4. Para alterar o número de épocas que entram e S irão ler, selecione C para
configurar e alterar o número de medidas a médio opção.
5. Para ver somente linework eo último ponto medido, selecione o ícone Exibir
Opções ou ALT-F.
6. Para alterar o método que as informações de navegação é relatado, selecione
C para configurar e
em seguida, na guia de referência. Este é o lugar onde a perspectiva de
locação pode ser alterada a partir de haste do instrumento, por exemplo.

Códigos de Elementos
Carlson SurvCE tem a capacidade para desenhar linhas ao vivo no campo baseada
na funcionalidade códigos estabelecido no item 5, Código de Elementos Lista
dos autos guia. Cada código pode ser definido como um ponto ou uma linha 2D ou
3D (polyline). Além da funcionalidade código, adicional especial pode Códigos
ser utilizado para especificar a forma como a linha está a ser desenhado.

Criar um elemento de código

Para criar um código:

1. Selecione o botão Adicionar o código de diálogo Lista.
2. Especifique o código curto, para a camada de linha, texto completo para a
lista e se ou não a linha é 2D ou 3D. Note que a camada 2D/3D e opções não se
aplica o código não é uma linha (polígono).
3. Selecione OK para guardar o código para a biblioteca.
Nota: Os Novos Atributos botão no estilo perguntar onde todos SIG é definido
por código.

19
Defina o Usuário Especial de Códigos
Para modificar os códigos especiais para que a linha atual desenho comandos
próprios códigos:
1. Selecione o botão Especial Códigos do Código Lista diálogo.
2. Selecione a ação que requer um código diferente.
3. Digite o código na caixa de entrada do código e selecione o botão Aceitar.

Entrada de Linha de Código no Carlson

Carlson SurvCE requer apenas uma linha de código seja definida uma vez e
permite sufixo números para determinar o que obter pontos ligados entre si.
Exemplo, código TC pode ser inscrito como TC1 ou TC2 e assim por diante. Todos
TC1 ligados entre si e com a vontade do TC2's será uma linha separada. Carlson
também SurvCE permite ao usuário linhas iniciar e parar a qualquer momento,
que permite ao usuário a reutilização qualquer linha código depois de ter sido
encerrado.

Dicas:
1. Todos os códigos são entrados em campo de descrição.
2. Todos os códigos, incluindo os códigos especiais, estão separados por um
espaço (por exemplo, PC TC).
3. Todos os códigos permitem o uso de sufixos numéricos. Exemplo, código TC
pode ser utilizada várias vezes
simultaneamente por adicionar um sufixo numérico para o fim (por exemplo, TC
ou TC1 ou TC2). Isto vem em
útil quando se faz seções transversais de uma estrada.
20
4. Várias linhas podem ser codificadas em um único ponto, simplesmente
digitando os códigos como FeatureCode espaço SpecialCode espaço FeatureCode
espaço SpecialCode e assim por diante (por exemplo, TC1 -7 EP1 7).

Sistema de Correção
Carlson SurvCE tem a Carlson Field-to-Finish linha desenho rotina para a
atualização e reprocessamento da linha códigos que foram inscritas no campo de
descrição. Se o usuário faz uma codificação errada, eles podem simplesmente
corrigir a descrição na lista Pontos diálogo Campo e execute-a-Concluir para
corrigir a linha trabalho.Para redesenhar as linhas e atualizar o desenho:

1. Selecione o botão MAPA a partir do menu principal, ou, se atualmente em uma

medição tela, selecione ALT-M.
2. Selecione Campo-a-Concluir a partir do menu Ferramentas.
3. Pressione a tecla Enter quando a linha de comando prompt mostra Fld2Fin --
Atualização / Select / revista / <Redraw>

Dicas:
1. Enquanto em uma tela medição, ALT-P irá levá-lo para os pontos para a
edição da lista descrições.
2. Se apenas a sua descrição editado, o arquivo de dados brutos descrição
também será corrigido para assegurar processamento de dados brutos irá
refletir sua codificação correções.

COGO
Carlson SurvCE tem várias COGO rotinas, muitas das quais estão localizadas no
separador COGO. Veja MAPA seção deste tutorial para uma breve panorâmica do
adicional COGO CAD e comandos que o motor gráfico suporta.

Ponto Projeção (Resolva a Estação e Offset)

Ponto Projeção (Inverse ou pela Linha Perpendicular Intersecção) é a rotina
que COGO irá calcular a estação (ou seja, uma distância ao longo alinhamento)
e perpendicular ou radial para compensar um ponto ou o objetivo atual posição.
A rotina também permite ao usuário calcular a perpendicular ou radiais de
locação de intersecção a atual localização e coordenadas.

Para resolver o perpendicular ou radial offset e estação:

1. Selecionar item 5, a partir do Ponto Projeção COGO guia.
2. Defina o alinhamento com o ponto de projeto.
3. Digite o ID do Ponto consulta da estação e offset. Opcionalmente, pode
introduzir as coordenadas ou ler o objetivo atual posição.
Para resolver a perpendicular de radiais interseção ou ponto sobre o
alinhamento:
1. Execute os passos acima.
2. Selecione o botão intersect.

21
Armazenar Estação (Compute pela Estação e Offset)
A rotina de Armazenar Estação é sempre que um usuário pode digitar a estação
(ou seja, uma distância ao longo alinhamento) e perpendicular ou radial offset
para armazenar um ponto no trabalho.

Para armazenar um ponto definido pela estação e perpendiculares ou radial

offset:
1. Selecione Menu item 6,Armazenar Estação COGO guia.
2. Definir ou selecionar o alinhamento.
3. Digite a estação, compensados e elevação para o ponto.
4. Selecione o botão Armazenar.

Ponto de Direção (Manual Poligonal)

O Ponto de Direção rotina permite ao usuário digitar manualmente sideshot ou
traverse dados. A queda de listas do lado direito da caixa de diálogo permite
ao utilizador definir o formato dos dados de entrada.

1. Selecionar item do menu 0, ponto na direção da COGO guia.

2. Digite o sideshot ou cruzar dados.
3. Selecione o botão Calcular.
4. Selecione o botão Guardar para guardar o ponto.

22
Dicas:
1. Selecione Ângulo Direito (AR), ângulo esquerdo (AL), Deflexão Direito (DR)
ou Deflexão Esquerda (LD) para utilizar um backsight ponto.
2. Utilize o Modo TR alternar para atravessar e avançar para o ponto
calculado.
3. Utilize o El / Off alternar para ser perguntado sobre o ponto elevação e /
ou uma perpendicular compensar.
4. Utilize Conhecida Elevação (Z) opção para percorrer em 2D e introduza a
elevação sem prompt.
5. Para visualizar graficamente o ponto computado antes de armazenamento,
selecione o botão Mapa.
6. Utilizar funções matemáticas nas caixas de entrada (por exemplo, 500 / 2
entrar 250). Veja a caixa de entrada Math Funções seção deste tutorial.

Caixa de Entrada Math Funções

Carlson SurvCE permite ao usuário digitar funções matemáticas e de diferentes

unidades em uma caixa de entrada para o software calcular o resultado final.
Ao ponto ID's são usados para determinar um valor, o programa de pesquisa para
a identificação do ponto no emprego atual e se não for encontrado na pesquisa
de controle emprego, se ativo.

Formatado Distância / Altura Entries

Entradas para distâncias ou alturas que incluem certas ou comumente entendida
"Medição" extensões são automaticamente interpretadas como uma unidade de
medição e convertidos para o "trabalho" unidades. Por exemplo, uma meta altura
de 2m entrada é convertida em 6,5617 pés, se as unidades estão configuradas
para os pés. A "extensão" pode aparecer após o número separados por um espaço
ou pode ser diretamente apensas ao número como em 2m. Para os pés e polegadas
conversão, o segundo ponto decimal informa o software que o usuário entrar em
frações (Ver Abaixo). Reconhecida texto e as respectivas unidades são
mostradas abaixo:

Estas extensões podem ser maiúsculas ou minúsculas, ou qualquer combinação

(entradas não são sensíveis a maiúsculas e minúsculas). Essas extensões são
automaticamente reconhecidas para alturas alvo e instrumento alturas e
dentro de certa distância entrada diálogos. Formatado Rumo / Azimute de
Entrada
A maioria dos comandos dentro SurvCE direcional para permitir a entrada de
ambos azimutes e Rumos. Azimute entradas são na forma 350,2531 (DDD.MMSS),

23
representando 350 graus, 25 minutos e 31 segundos. Mas essa mesma direção pode
ser inscritas como N9.3429W ou alternadamente como NW9.3429. SurvCE irá
aceitar as duas formas. Outras opções direcional entrada, o que poderia
se aplica aos comandos como Intersecção sob Cogo, são descritos abaixo:
Se estiver definido para Configurações Obra Rumo e Graus (360 círculo), o
usuário pode digitar o quadrante número antes do ângulo valor.
Exemplo
120.1234

No caso de Trabalho Settings é definida para o usuário Rumo e gostaria de

introduzir um azimute, ou uma carta pode ser colocado antes do azimute valor e
o programa irá converter para um rumo.

Exemplo
A20.1234
O resultado é N20 ° 12'34''E.
No caso de Trabalho Settings é definida para o usuário Azimute e gostaria de
introduzir um suporte, o quadrante letras pode ser utilizado antes do mancal
valor.

Exemplo
NW45.0000
O resultado é 315 ° 00'00 ".
Formatado Ângulo de entrada
Ângulo Interior: O utilizador pode calcular um ângulo definido por três
alíneas, digitando o ponto ID » s como <Point ID>, <Point ID>, Point ID>. O
programa vai retornar ao interior ângulo criado por três pontos com o AT-de-a
lógica. Essas entradas pode se aplicar ao ângulo direito caixa de entrada
em Sideshot / Traverse quando configurado para Manual Estação Total.

Exemplo
1,2,3
Usando as coordenadas abaixo, o resultado é de 90 ° 00'00 ". Ponto 2 seria o
vértice ponto.

Expressões matemáticas
Math expressões podem ser utilizados em quase todos os ângulos e distâncias
editar caixas. Por exemplo, dentro de intersecção de rotina, um azimute pode
ser inscrito na forma 255,35-90, o que significa 255 graus, 35 minutos menos
90 graus. Além disso, o ponto-definido distâncias e direções podem ser
introduzido com vírgula como separador, como em 4,5. Se o ponto 4 ao ponto 5
tem um azimute de 255 graus, 35 minutos e, em seguida, a mesma expressão acima
poderia ser inscrito como 4,5-90. Para a matemática, o programa lida com "/",
"*", "-" e "+". Para ir a metade da distância de 103-10, introduza 103,10 / 2.

Pontos Ranges
Quando gamas de pontos estão envolvidas, tais como em listas de locação, um
traço é usado. Você pode entrar com varia em sentido inverso (por exemplo, 75-
50), que iria criar uma lista de pontos de 75 para 50 no verso pedido.

Survey Data Display Controls

ANGLE
O ângulo controle exibirá o ângulo, conforme definido pelo configurações
atuais do Arquivo de Trabalho definições.
Opções estão disponíveis para Azimute (Norte ou do Sul) ou Tendo combinado com
a opção de Graus ou formandos.
24
O Formato do visor utiliza o formato de graus grau, minuto, segundo símbolos.
Para o caso de um tendo que apresentar o quadrante utilizando os caracteres N,
S, W, E.
Exemplo Rumo
N7 ° 09'59 "E
Exemplo Azimute
7 ° 09'59"
Todos os angulares valores digitados pelo usuário deveria estar no formato
DD.MMSS.
Exemplo
7,0959
O resultado é 7 °09'59".
Fórmulas
O usuário pode usar fórmulas para trabalhar com ângulos. O modelo deve ter o
operador após o ângulo valor.
Exemplo
90,0000 * 0,5
O resultado seria 45 ° 00'00"
DISTÂNCIA
A distância controle irá exibir o valor atual usando o arquivo de trabalho
Definições unidade. O usuário
pode introduzir uma fórmula utilizando os operadores matemáticos, como
descritos acima.
Inverse
O usuário pode calcular a distância de um ponto a ponto inverso, inserindo
<Point ID>, <Point
ID>.
Exemplo
1,2
Usando as coordenadas listadas abaixo, o resultado é 500 ".

ESTAÇÃO
A estação de controle irá mostrar o valor atual usando o arquivo de trabalho
Definições formato as mesmas opções descritas acima para aplicar distância
caixas de entrada.
SLOPE
O declive controle irá exibir o valor atual usando o arquivo de trabalho
Definições formato.

MAPA
Adicional COGO rotinas pode ser localizado, vá para o MAP tela, especialmente
quando são CAD baseados rotinas (por exemplo, Offset Polyline 2D ou 3D).

Para chegar na tela de mapa:

1. Vá ao menu principal.
2. Selecione o MAP ícone no canto superior direito. Se uma medição na tela,
selecione ALT-M MAPA menus principais são mostrados abaixo:

25
26
27
