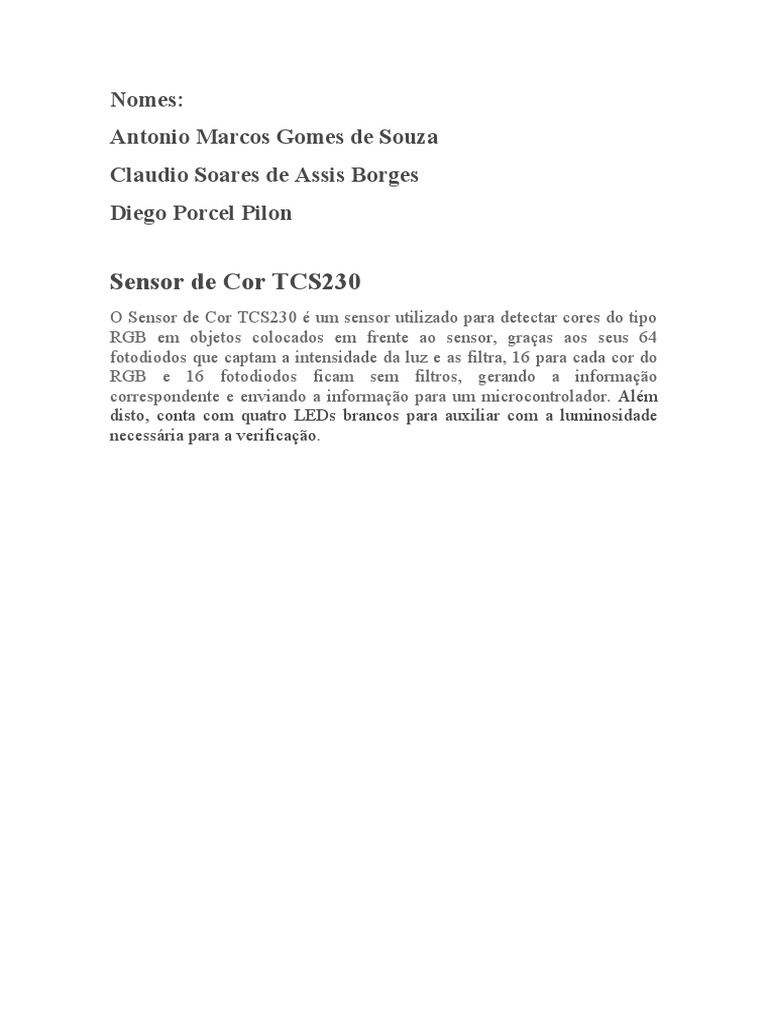

Nomes:

Antonio Marcos Gomes de Souza

Claudio Soares de Assis Borges
Diego Porcel Pilon

Sensor de Cor TCS230

O Sensor de Cor TCS230 é um sensor utilizado para detectar cores do tipo
RGB em objetos colocados em frente ao sensor, graças aos seus 64
fotodiodos que captam a intensidade da luz e as filtra, 16 para cada cor do
RGB e 16 fotodiodos ficam sem filtros, gerando a informação
correspondente e enviando a informação para um microcontrolador. Além
disto, conta com quatro LEDs brancos para auxiliar com a luminosidade
necessária para a verificação.
Um dos fatores mais importantes para o desenvolvimento de um projeto é a
identificação dos pinos de nosso módulo, por isto, segue abaixo uma
imagem completa do sensor com o Chip TCS230 ao centro e suas
respectivas extensões para pinos de instalação.
O chip TCS230 é um conversor programável de luz para frequência com
uma saída de conda quadrada e de Duty Cycle de 50% cuja frequência é
proporcional à intensidade de luz.

O chip é mais sensível à cores específicas através de seus filtros. O

TCS230, por exemplo, possui um total de 64 fotodiodos, dos quais são
agrupados da seguinte maneira: 16 fotodiodos com filtro vermelho, 16 com
filtro verde, 16 com filtro azul e 16 fotodiodos sem filtragem para uma
análise mais ampla.
Estes filtros citados acima podem ser escolhidos através da configuração
dos pinos S2 e S3, possibilitando uma melhor verificação. Para alterar os
filtros basta variar os seus respectivos estados de nível lógico de acordo
com a tabela abaixo:

Outra configuração possível através dos pinos de comunicação do Sensor

de Cor TCS230 é a configuração da frequência de saída através dos pinos
S0 e S1. Reduzir a frequência pode auxiliar na leitura de altas frequências,
mas a precisão é consequentemente reduzida.
Mesmo que não necessário, para alterar as frequências de saída basta variar
também, os seus respectivos estados de nível lógico, assim como mostra a
tabela abaixo:
// Projeto Arduino Sensor de Cor TCS 230 com RGB

#define pinoS0 4   // Define o pino pinoS0 como pino Digital 4

#define pinoS1 5   // Define o pino pinoS1 como pino Digital 5

#define pinoS2 6   // Define o pino pinoS2 como pino Digital 6

#define pinoS3 7   // Define o pino pinoS3 como pino Digital 7

#define pinoOut 8  // Define o pino pinoOut como pino Digital 8

#define azul 9        // Define LED azul como pino digital 9

#define verde 10      // Define LED verde como pino digital 10

#define vermelho 11   // Define LED vermelho como pino digital 11

void setup() {

pinMode(pinoS0, OUTPUT);    // Configula pinoS0 como saída

pinMode(pinoS1, OUTPUT);    // Configula pinoS1 como saída

pinMode(pinoS2, OUTPUT);    // Configula pinoS2 como saída

pinMode(pinoS3, OUTPUT);    // Configula pinoS3 como saída

pinMode(azul, OUTPUT);      // Configula LED azul como saída

pinMode(verde, OUTPUT);     // Configula LED verde como saída

pinMode(vermelho, OUTPUT);  // Configula LED vermelho como saída

pinMode(pinoOut, INPUT);    // Configura sensorOut como entrada

// Configura a escala de frequência para 20%

digitalWrite(pinoS0,HIGH);

digitalWrite(pinoS1,LOW);

void loop() {

// Armazena as frequências lida pelos fotodiodos

int ValorVermelho, ValorVerde, ValorAzul;

// Configura a leitura para os fotodiodos Red (Vermelho)

digitalWrite(pinoS2,LOW);

digitalWrite(pinoS3,LOW);

delay(50);

// Lê a frequencia de saída do fotodiodo vermelho

ValorVermelho = pulseIn(pinoOut, LOW);

// Configura a leitura para os fotodiodos Green (Verde)

digitalWrite(pinoS2,HIGH);

digitalWrite(pinoS3,HIGH);

delay(50);

// Lê a frequencia de saída do fotodiodo verde

ValorVerde = pulseIn(pinoOut, LOW);

// Configura a leitura para os fotodiodos Blue (Azul)

digitalWrite(pinoS2,LOW);

digitalWrite(pinoS3,HIGH);

delay(50);

// Lê a frequencia de saída do fotodiodo azul

ValorAzul = pulseIn(pinoOut, LOW);

// Analisa se a menor frequencia é vermelha e liga o led vermelho

if (ValorVermelho < ValorVerde && ValorVermelho < ValorAzul) {

analogWrite(vermelho, 255);

analogWrite(verde, 0);

analogWrite(azul, 0);

// Analisa se a menor frequencia é verde e liga o led verde

if (ValorVerde < ValorVermelho && ValorVerde < ValorAzul) {

analogWrite(verde, 255);

analogWrite(vermelho, 0);

analogWrite(azul, 0);

// Analisa se a menor frequencia é azul e liga o led azul

if (ValorAzul < ValorVermelho && ValorAzul < ValorVerde) {

analogWrite(azul, 255);

analogWrite(vermelho, 0);

analogWrite(verde, 0);

delay(1000);  // Aguarda 1 segundo e reinicia leitura
