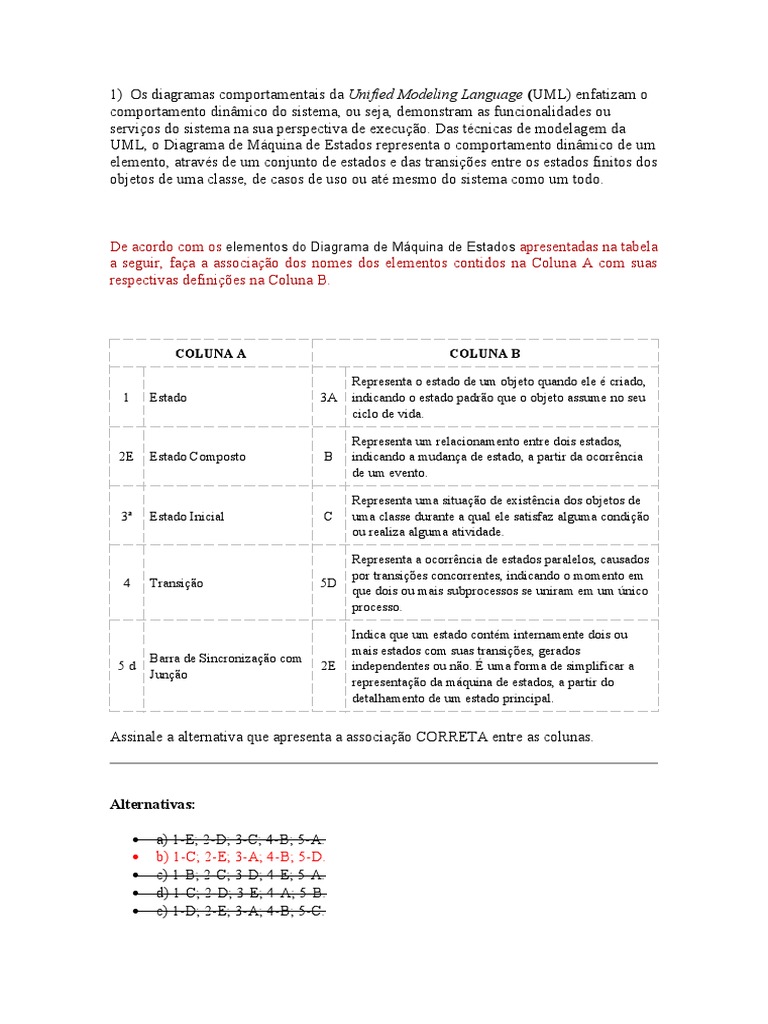

1) Os diagramas comportamentais da Unified Modeling Language (UML) enfatizam o
comportamento dinâmico do sistema, ou seja, demonstram as funcionalidades ou
serviços do sistema na sua perspectiva de execução. Das técnicas de modelagem da
UML, o Diagrama de Máquina de Estados representa o comportamento dinâmico de um
elemento, através de um conjunto de estados e das transições entre os estados finitos dos
objetos de uma classe, de casos de uso ou até mesmo do sistema como um todo.
De acordo com os elementos do Diagrama de Máquina de Estados apresentadas na tabela
a seguir, faça a associação dos nomes dos elementos contidos na Coluna A com suas
respectivas definições na Coluna B.
COLUNA A COLUNA B
Representa o estado de um objeto quando ele é criado,
1 Estado 3A indicando o estado padrão que o objeto assume no seu
ciclo de vida.
Representa um relacionamento entre dois estados,
2E Estado Composto B indicando a mudança de estado, a partir da ocorrência
de um evento.
Representa uma situação de existência dos objetos de
3ª Estado Inicial C uma classe durante a qual ele satisfaz alguma condição
ou realiza alguma atividade.
Representa a ocorrência de estados paralelos, causados
por transições concorrentes, indicando o momento em
4 Transição 5D
que dois ou mais subprocessos se uniram em um único
processo.
Indica que um estado contém internamente dois ou
mais estados com suas transições, gerados
Barra de Sincronização com
5d 2E independentes ou não. É uma forma de simplificar a
Junção
representação da máquina de estados, a partir do
detalhamento de um estado principal.
Assinale a alternativa que apresenta a associação CORRETA entre as colunas.
Alternativas:
a) 1-E; 2-D; 3-C; 4-B; 5-A.
b) 1-C; 2-E; 3-A; 4-B; 5-D.
c) 1-B; 2-C; 3-D; 4-E; 5-A.
d) 1-C; 2-D; 3-E; 4-A; 5-B.
e) 1-D; 2-E; 3-A; 4-B; 5-C.
2) Como os demais diagramas da Unified Modeling Language (UML), a notação
gráfica do Diagrama de Máquina de Estados (DME) consiste em elementos simples,
sendo os principais elementos os estados e suas transições. Assim, o DME pode ser
representado em uma perspectiva simplificada ou em uma perspectiva mais detalhada
com a indicação das atividades internas de cada estado, também denominadas de ações
de estado, representadas pelas cláusulas predefinidas “entry, exit e do” no interior do
retângulo do estado.
Considerando o significado das atividades internas dos estados de um objeto, julgue as
afirmativas a seguir em (V) Verdadeiras ou (F) Falsas.
( V ) Uma atividade interna está associada ao estado que o objeto assumiu, ou seja,
correspondente aos métodos executados pelo objeto, contudo não causam alteração na
situação do estado.
(F ) A atividade interna do tipo “Do” representa uma atividade realizada durante o
tempo em que se inicia uma transição de estado até o objeto assumir o estado.
( V ) A atividade interna do “Entry” representa as ações realizadas no momento em que
o objeto assume o novo estado.
( F ) A atividade interna do “Exi” representa as ações executadas quando o objeto está
mudando de estado.
Assinale a alternativa que apresenta a sequência CORRETA.
Alternativas:
a) V – V – V – V.
b) V – F– V – F.
c) V – F– F – F.
d) F – V– F – F.
e) V – F– V – V.
3) O Diagrama de Máquina de Estados é fundamental para demostrar o comportamento
do conjunto de estados e transições de estados dos objetos das classes especificados no
Diagrama de Classes, para assim compor a documentação da atividade de análise de um
sistema orientado a objetos.
No contexto do sistema de hotelaria – módulo recepção, considere que os objetos da
classe “Hospede” assumem os estados relevantes de “Ativo, Preferencial, Inadimplente
e Encerrado”, sendo ilustrado pelo Diagrama de Máquina de Estados a seguir.
Considerando o diagrama com a indicação dos estados e suas transições, julgue as
afirmativas a seguir.
V I. Todo objeto hóspede ao ser cadastrado assume o estado de ativo (Ativando).
V II. Todo objeto hóspede ativo (Ativando) torna-se preferencial
(TornandoPreferencial) ao acumular 10.000 pontos.
V III. Todo objeto hóspede ativo (Ativando) torna-se inadimplente
(TornandoInadimplente) ao ter débitos não quitados no prazo superior a 60 dias.
V IV. Todo objeto hóspede preferencial (TornandoPreferencial) torna-se
inadimplente (TornandoInadimplente) ao ter débitos não quitados no prazo superior a
120 dias.
V V. Todo objeto hóspede inadimplente (TornandoInadimplente) volta a ser ativo
(Ativando) ao ter seus débitos quitados, contudo ao deixar de ser inadimplente é zerada
a sua pontuação atual (entry/zerarPontuacao).
É correto o que se afirma em
Alternativas:
a) I e II, apenas.
b) III e IV, apenas.
c) II, IV e V, apenas.
d) I, II, III e IV, apenas.
e) I, II, III, IV e V.
4) Uma das formas mais utilizadas de especificar a interação entre os objetos é
enfatizando à ordenação temporal das mensagens, representando a sequência lógica da
troca de mensagens formada por um conjunto de objetos e seus relacionamentos, a partir
da adoção do Diagrama de Sequência, o qual é uma forma de representar a ordem
temporal em que as mensagens são trocadas entre os objetos envolvidos na execução de
um processo, ou seja, na realização de um caso de uso.
Sobre as possíveis trocas de mensagens que podem acontecer entre os elementos do
Diagrama de sequência, julgue as afirmativas a seguir:
V I. Ator e Ator: indica uma comunicação entre os atores envolvidos na realização
de um caso de uso.
V II. Ator e Objeto: geralmente o ator provoca um evento, enviando uma mensagem
que dispara uma operação, contudo o ator pode simplesmente transmitir uma
informação sem disparar uma operação.
V III. Objeto e Ator: indica o retorno de uma mensagem com a resposta que transmite
uma mensagem reflexiva para o Ator.
V IV. Objeto e Objeto: indica o envio de uma mensagem, disparando uma operação,
sendo que um objeto pode enviar uma mensagem para si mesmo, denominada de
mensagem reflexiva.
É correto o que se afirma em
Alternativas:
a) I e II, apenas.
b) III e IV, apenas.
c) I, II e IV, apenas.
d) II, III e IV, apenas.
e) I, II, III e IV.
