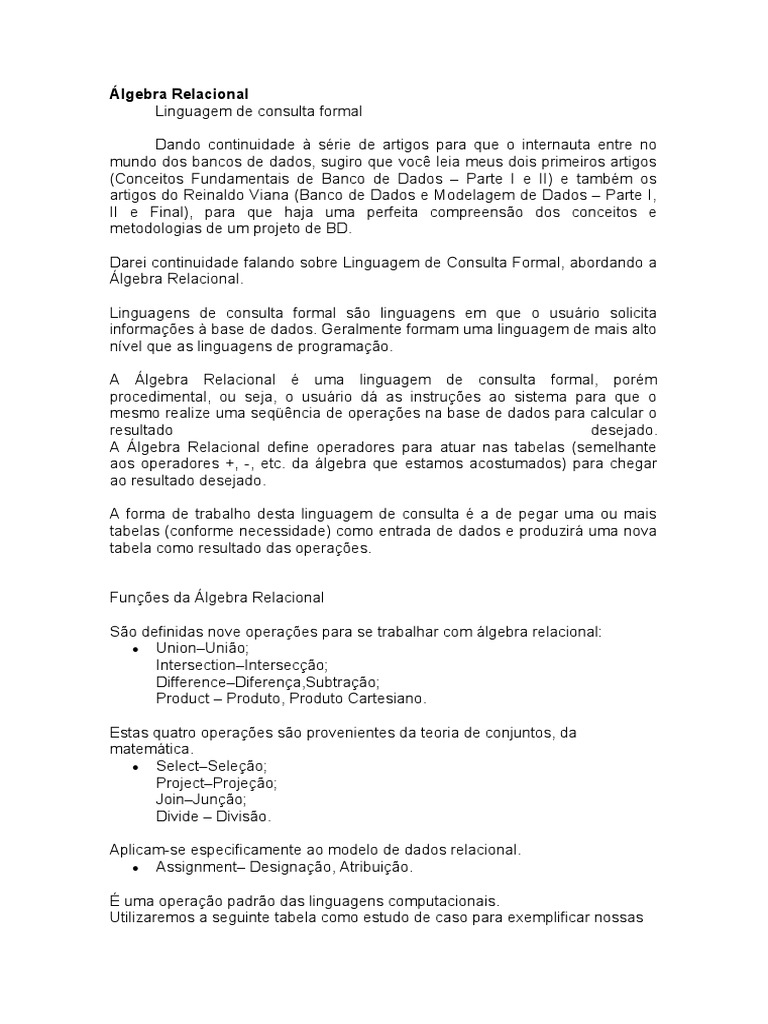

Álgebra Relacional

Linguagem de consulta formal

Dando continuidade à série de artigos para que o internauta entre no

mundo dos bancos de dados, sugiro que você leia meus dois primeiros artigos
(Conceitos Fundamentais de Banco de Dados – Parte I e II) e também os
artigos do Reinaldo Viana (Banco de Dados e Modelagem de Dados – Parte I,
II e Final), para que haja uma perfeita compreensão dos conceitos e
metodologias de um projeto de BD.

Darei continuidade falando sobre Linguagem de Consulta Formal, abordando a

Álgebra Relacional.

Linguagens de consulta formal são linguagens em que o usuário solicita

informações à base de dados. Geralmente formam uma linguagem de mais alto
nível que as linguagens de programação.

A Álgebra Relacional é uma linguagem de consulta formal, porém

procedimental, ou seja, o usuário dá as instruções ao sistema para que o
mesmo realize uma seqüência de operações na base de dados para calcular o
resultado desejado.
A Álgebra Relacional define operadores para atuar nas tabelas (semelhante
aos operadores +, -, etc. da álgebra que estamos acostumados) para chegar
ao resultado desejado.

A forma de trabalho desta linguagem de consulta é a de pegar uma ou mais

tabelas (conforme necessidade) como entrada de dados e produzirá uma nova
tabela como resultado das operações.

Funções da Álgebra Relacional

São definidas nove operações para se trabalhar com álgebra relacional:

 Union–União;
Intersection–Intersecção;
Difference–Diferença,Subtração;
Product – Produto, Produto Cartesiano.

Estas quatro operações são provenientes da teoria de conjuntos, da

matemática.
 Select–Seleção;
Project–Projeção;
Join–Junção;
Divide – Divisão.

Aplicam-se especificamente ao modelo de dados relacional.

 Assignment– Designação, Atribuição.

É uma operação padrão das linguagens computacionais.

Utilizaremos a seguinte tabela como estudo de caso para exemplificar nossas
operações:
EMPREGADO.

Atribuindo um valor a uma nova tabela

O objetivo do operador de designação/atribuição é atribuir o resultado de uma
operação a uma nova relação.
Simbologia: <-------- Ex.: R <----- A B
Sintaxe: <tabela_resposta> := <operação> Ex.: R := union(B, C)
Operação de Seleção (Select)
É utilizada para selecionar um subconjunto de tuplas numa relação que
satisfaça uma condição de seleção predefinida.
Representação gráfica:

Simbologia:
Sintaxe: <condição de seleção> (Relação)
Exemplo: sal>=2500 (EMPREGADO)
A seleção acima nos apresentará como resultado as informações
abaixo:

Operação de Projeção (Project)

A operação de projeção é utilizada para selecionar determinadas
colunas de uma relação. A operação é executada em apenas uma
relação e o resultado é uma nova relação contendo apenas os
atributos selecionados, eliminando-se as duplicidades.
Simbologia:
Sintaxe: <lista de atributos> (Relação)
Exemplo: NOME, SOBRENOME, SAL (EMPREGADO)
Teremos o seguinte resultado a partir da consulta acima:
NOME SOBREN SAL
José da Silva 7000
Cecília Ortiz Rezende 3200
Pedro Silvestre 2800
Felipe Guilhermino 1800
 Luciana Feitosa 1500
Fabio Santos Silva 1500
Elaine Cristina 2500
Cleiton Fernandes 2200
Aninhar de operações e renomear de atributos

Podemos aninhar as operações e produzir novos resultados sem a

necessidade de sucessivas operações. Imaginem se nos interessa apenas o
nome, sobrenome e salário dos funcionários do departamento número 3.
Vejamos como ficaria a expressão em álgebra relacional:
1 =>Relação = Tabela, entidade, na terminologia formal de banco de dados.
2 =>Tupla = Linha da tabela, registro, na terminologia formal de banco de
dados.
NOME, SOBRENOME, SAL ( DEPTO=3 (EMPREGADO)), que nos
produziria o seguinte resultado:

NOME SOBREN SAL

Cecília Ortiz Rezende 3200
Felipe Guilhermino 1800
Elaine Cristina 2500
Cleiton Fernandes 2200
Podemos ainda, criar relações intermediárias, dando um nome para
cada uma delas e finalmente chegando ao resultado desejado:

R1 <---- DEPTO=3 (EMPREGADO)

E logo após:
RESULT <----- NOME, SOBRENOME, SAL (R1), onde RESULT
produziria o mesmo resultado da expressão aninhada.

E finalmente, ainda podemos renomear os atributos que aparecerão

na relação resultante, para isso, basta identificar o novo nome para
os atributos:
RESULT(Nome, Sobrenome, Salário) <----- NOME, SOBRENOME,
SAL ( DEPTO=3 (EMPREGADO))
Result:
NOME SOBREN SAL
Cecília Ortiz Rezende 3200
Felipe Guilhermino 1800
Elaine Cristina 2500
Cleiton Fernandes 2200
Revendo a teoria dos conjuntos
Vamos descrever as funções da álgebra relacional pelas operações
que vieram da teoria dos conjuntos:
União (Union)
O operador de união cria uma relação partindo de duas outras,
levando as tuplas comuns e não comuns a ambas, desta forma
aparecerão no resultado somente linhas únicas de uma ou outra
relação e as informações duplicadas aparecerão somente uma vez.
Uma característica é que somente é possível utilizar este operador
caso as tabelas de origem possuam compatibilidade de união, ou
seja, as tabelas devem ser equivalentes e gerem o mesmo tipo de
resultado.
Representação gráfica:

Simbologia:
Sintaxe: (Relação 1) (Relação 2)
Exemplo: Imagine que precisemos recuperar A identificação de todos
os empregados que trabalham no departamento 3 ou supervisione
diretamente um empregado que trabalhe no departamento 3.
Faremos as seguintes operações:
DEPTO3 <---- DEPTO=3 (EMPREGADO)
DEPTO3

RESULT1 <---- ID_EMP (DEPTO3)

RESULT1
ID_EMP
12584-7
17987-5
16257-2
15234-1
RESULT2 <---- ID_GER (DEPTO3)
RESULT2
ID_GER
17206-2
12584-7
RESULT(ID) <----- (RESULT1) (RESULT2)
RESULT
ID
12584-7
17987-5
16257-2
 15234-1
17206-2
Somente foi possível realizar a união entre RESULT1 e RESULT2, pois,
apesar dos atributos serem diferentes, o número e o tipo de atributos
são os mesmos, possibilitando uma compatibilidade de união.
Intersecção (Intersection)

A relação criada pela operação de intersecção será o resultado de

todas as tuplas que pertençam a ambas as relações presentes na
operação.
Representação gráfica:
Simbologia:
Sintaxe: (Relação 1) (Relação 2)
Como exemplo, considere as seguintes relações:
ALUNOS
NOME SOBRENOME
Cecília Ortiz Rezende
João da Silva
Laura Nogueira
Elaine Cristina
Paulo Vidigal
Pedro Teodoro
Sandra Oliveira
Marcio Santos
Elisabeth de Souza
INSTRUTORES
NOME SOBRENOME
Joel Nunes
Marcio Santos
Paula Andrade
Reinaldo Fagundes
Cecília Ortiz Rezende
Desta forma, uma operação de intersecção entre as duas relações,
seria executada da seguinte forma:
RESULTADO <---- (ALUNOS) (INSTRUTORES) e produziria a
seguinte relação:
RESULTADO
NOME SOBRENOME
Marcio Santos
Cecília Ortiz Rezende
Uma observação extremamente relevante a ser feita é que ambas as
operações de união ou intersecção são:

 Comutativas, ou seja, A B = B A e A B = B A;
Aplicadas a qualquer número de relações;

 Associativas, ou seja, A (B C) = (A B) C e A (B C) =
(A B) C

Operação de Diferença (Difference)

A operação de diferença consiste em obter uma relação a partir da diferença da

primeira pela segunda relação.

É importante salientar que a diferença entre a primeira e segunda relação não

é o mesmo do inverso, ou seja, da segunda pela primeira. Com isso podemos
dizer que a operação de diferença não é comutativa.

Exemplificando, poderíamos dizer que A – B é diferente de B – A.

Simbologia: –
Sintaxe: (Relação 1) – (Relação 2)
Como exemplo, considere as relações vistas no artigo anterior:
ALUNOS
NOME SOBRENOME
Cecília Ortiz Rezende
João da Silva
Laura Nogueira
Elaine Cristina
Paulo Vidigal
Pedro Teodoro
Sandra Oliveira
Marcio Santos
Elisabeth de Souza
INSTRUTORES
NOME SOBRENOME
Joel Nunes
Marcio Santos
Paula Andrade
Reinaldo Fagundes
Cecília Ortiz Rezende
Exemplo 1:
Result1 <----- ALUNOS – INSTRUTORES
RESULT1
NOME SOBRENOME
João da Silva
 Laura Nogueira
Elaine Cristina
Paulo Vidigal
Pedro Teodoro
Sandra Oliveira
Elisabeth de Souza
Exemplo 2:
Result2 <----- INSTRUTORES – ALUNOS
RESULT2
NOME SOBRENOME
Joel Nunes
Paula Andrade
Reinaldo Fagundes
Operação de Produto Cartesiano (Product)
O Produto Cartesiano é a combinação de tuplas das duas relações em
questão.
O resultado é que, para cada tupla da primeira relação, haverá a
combinação com todas as tuplas da segunda relação, e vice-versa.
Simbologia: x
Sintaxe: (Relação 1) x (Relação 2)
Como exemplo, considere as relações abaixo:
ALUNOS
NOME SOBRENOME
Cecília Ortiz Rezende
João da Silva
Laura Nogueira
Elaine Cristina
DISCIPLINA
COD_DISC DESCRICAO
1 Fundamentos de Bando de Dados
2 Linguagem de Programação
3 Introdução aos Sistemas Operacionais
RESULT <----- ALUNOS X INSTRUTORES
RESULT
NOME SOBRENOME COD_DISC DESCRICAO
Fundamentos de
Cecília Ortiz Rezende 1
Bando de Dados
Linguagem de
Cecilia Ortiz Rezende 2
Programação
Introdução aos
Cecilia Ortiz Rezende 3
Sistemas Operacionais
Fundamentos de
João da Silva 1
Bando de Dados
Linguagem de
João da Silva 2
Programação
Introdução aos
João da Silva 3
Sistemas Operacionais
 Fundamentos de
Laura Nogueira 1
Bando de Dados
Linguagem de
Laura Nogueira 2
Programação
Introdução aos
Laura Nogueira 3
Sistemas Operacionais
Fundamentos de
Elaine Cristina 1
Bando de Dados
Linguagem de
Elaine Cristina 2
Programação
Introdução aos
Elaine Cristina 3
Sistemas Operacionais
Operação de Junção (Join)
Veremos agora as duas últimas operações que interagem com o
modelo relacional.

A operação de junção é utilizada para combinar tuplas de duas

relações partindo dos atributos comuns a ambas.

O resultado conterá as colunas das duas relações que estão

participando da junção.

Esta operação é de extrema importância em bancos de dados

relacionais, pois é através dela que nos é permitido fazer
relacionamento.
Simbologia: |x|
Sintaxe: (Relação 1) |x| <condição de junção> (Relação 2)
Uma condição de junção pode ser formada por mais de uma condição
simples, apenas aplicando os operadores relacionais AND ou OR.

Vejamos um exemplo, considerando as seguintes tabelas:

ALUNOS
NOME SOBRENOME TURMA
Ortiz
Cecília 2TI
Rezende
João da Silva 1TI
Laura Nogueira 2TI
Elaine Cristina 2TI
TURMAS
COD_TURMA DESCRICAO
1TI 1º Módulo - Informática
2TI 2º Módulo - Informática
1º Módulo -
1TA
Administração
2º Módulo -
2TA
Administração
ALU_TUR <----- ALUNOS |x| TURMA=COD_TURMA TURMAS
ALU_TUR
 NOME SOBRENOME TURMA COD_TURMA DESCRICAO
Ortiz 2º Módulo -
Cecília 2TI 2TI
Rezende Informática
1º Módulo -
João da Silva 1TI 1TI
Informática
2º Módulo -
Laura Nogueira 2TI 2TI
Informática
2º Módulo -
Elaine Cristina 2TI 2TI
Informática
E finalmente, podemos usar um conjunto de operações para trazer,
por exemplo, apenas os alunos que cursam o 2º módulo de
Informática:
RESULT <----- COD_TURMA>=2TI ( NOME, SOBRENOME,
DESCRICAO (ALUNOS |x| TURMA=COD_TURMA TURMAS))
RESULT
NOME SOBRENOME DESCRICAO
Cecilia Ortiz Rezende 2º Módulo - Informática
Laura Nogueira 2º Módulo - Informática
Elaine Cristina 2º Módulo - Informática

Operação de Divisão (Divide)

É uma operação adicional que produz como resultado a projeção de
todos os elementos da primeira relação que se relacionam com todos
os elementos da segunda relação.

Não é um operador primitivo, mas pode ter o resultado obtido por

uma combinação de operadores primitivos.
Simbologia:
Sintaxe: (Relação 1) (Relação 2)

Vejamos no exemplo abaixo:

EQUIPE
ID_EMP COD_PROJ
17206-2 001
12584-7 002
16764-6 001
17206-2 002
15698-3 003
17206-2 003
PROJETOS
COD_PROJ DESCRICAO
Sistema
001
IRPF
002 Sistema RH
Sistema
003
Banco
FUNCIONARIO
 ID_EMP NOME CARGO
17206-2 Jorge Analista
12584-7 Paula Programadora
16764-6 Frederico DBA
15698-3 Heloisa Web Master
Imagine a situação de querermos saber quais os funcionários que
trabalham em todos os projetos:
RESULT <----- ( COD_PROJ (PROJETOS)) ( ID_EMP, COD_PROJ
(EQUIPE))
RESULT
ID_EMP
17206-2

SÍMBOLO OPERAÇÃO SINTAXE TIPO

Variável <-----
<----- Atribuição Primitiva
Relação
<condicao de
Seleção (Select) Primitiva
elecao>(Relação)
<lista de
Projeção (Project) Primitiva
atributos>(Relação)

(Relação 1)
União (Union) Primitiva
(Relação 2)
Interseção (Relação 1)
Adicional
(Intersection) (Relação 2)
Diferença Sintaxe: (Relação 1)
– Primitiva
(Difference) – (Relação 2)

X
Produto (Relação 1) X Primitiva
Cartesiano (Product) (Relação 2)

|x| Junção (Join) (Relação 1) |x| <condição de Adicional

junção> (Relação 2)

Divisão (Divide) (Relação 1) Adicional

(Relação 2)
