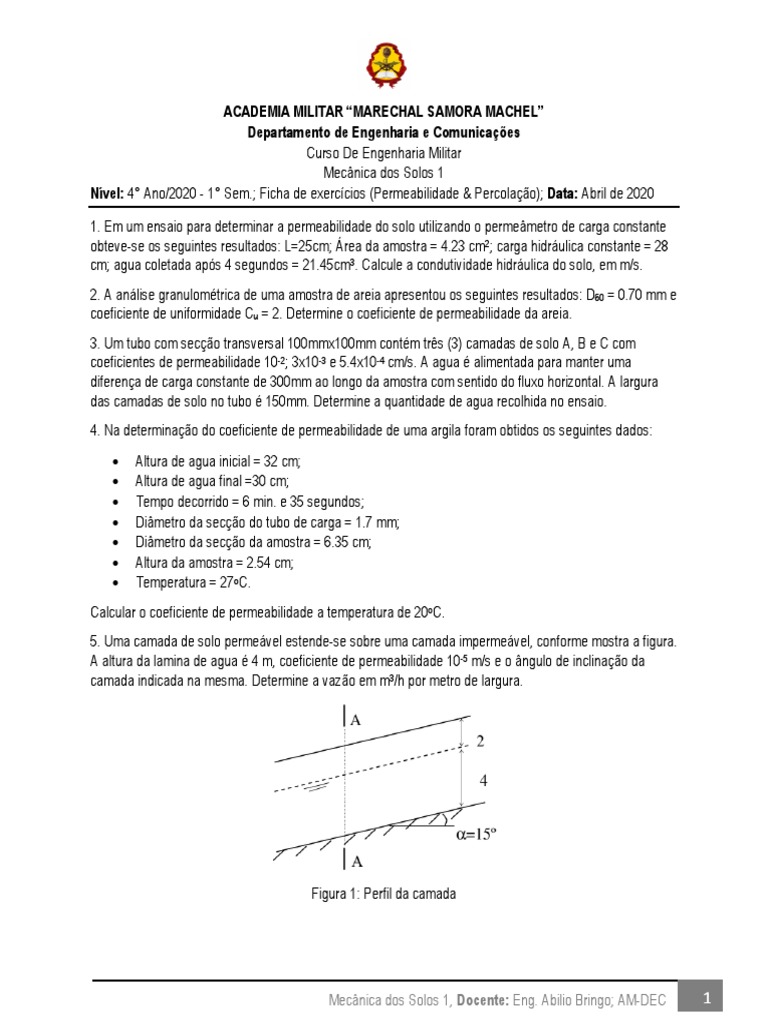

ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

Departamento de Engenharia e Comunicações

Curso De Engenharia Militar
Mecânica dos Solos 1
Nível: 4° Ano/2020 - 1° Sem.; Ficha de exercícios (Permeabilidade & Percolação); Data: Abril de 2020

1. Em um ensaio para determinar a permeabilidade do solo utilizando o permeâmetro de carga constante

obteve-se os seguintes resultados: L=25cm; Área da amostra = 4.23 cm2; carga hidráulica constante = 28
cm; agua coletada após 4 segundos = 21.45cm3. Calcule a condutividade hidráulica do solo, em m/s.
2. A análise granulométrica de uma amostra de areia apresentou os seguintes resultados: D60 = 0.70 mm e
coeficiente de uniformidade Cu = 2. Determine o coeficiente de permeabilidade da areia.
3. Um tubo com secção transversal 100mmx100mm contém três (3) camadas de solo A, B e C com
coeficientes de permeabilidade 10-2; 3x10-3 e 5.4x10-4 cm/s. A agua é alimentada para manter uma
diferença de carga constante de 300mm ao longo da amostra com sentido do fluxo horizontal. A largura
das camadas de solo no tubo é 150mm. Determine a quantidade de agua recolhida no ensaio.
4. Na determinação do coeficiente de permeabilidade de uma argila foram obtidos os seguintes dados:
 Altura de agua inicial = 32 cm;
 Altura de agua final =30 cm;
 Tempo decorrido = 6 min. e 35 segundos;
 Diâmetro da secção do tubo de carga = 1.7 mm;
 Diâmetro da secção da amostra = 6.35 cm;
 Altura da amostra = 2.54 cm;
 Temperatura = 27oC.
Calcular o coeficiente de permeabilidade a temperatura de 20oC.
5. Uma camada de solo permeável estende-se sobre uma camada impermeável, conforme mostra a figura.
A altura da lamina de agua é 4 m, coeficiente de permeabilidade 10-5 m/s e o ângulo de inclinação da
camada indicada na mesma. Determine a vazão em m3/h por metro de largura.

Figura 1: Perfil da camada

Mecânica dos Solos 1, Docente: Eng. Abilio Bringo; AM-DEC 1

6. Na Figura 2 está representada a rede de escoamento no maciço de fundação da barragem de
Crestuma. Considere o coeficiente de permeabilidade do solo, k=5x10-3m/s. Tome γ =19 KN/m3.
a) Estime o volume de água que passa por dia sob a barragem tomando para esta um
desenvolvimento de 250m.
b) Calcule o coeficiente de segurança relativamente ao "piping" ou erosão interna.
c) Determine a pressão da água no ponto A da base da barragem.
d) Estime o volume de água que passaria por dia sob a barragem caso não existissem as cortinas
corta-águas representadas na figura (isto é, se toda a parte enterrada da barragem fosse plana
situando-se à cota do ponto A).

Figura 2: Rede de fluxo na barragem

7. A Figura 3 representa a rede de escoamento bidimensional em torno de uma ensecadeira de grande
desenvolvimento longitudinal, realizada num maciço granular cuja curva granulométrica se ilustra na
Figura 4. Considere: γ = 20 KN/m3 e k = 5x10-3m/s.
a) Determine o volume de água escoado diariamente por metro de desenvolvimento da
ensecadeira.
b) Calcule a pressão neutra e as tensões total e efectiva vertical nos pontos A e B.
c) Avalie a segurança em relação ao levantamento hidráulico do bloco subjacente à escavação
contido entre as duas cortinas que formam a ensecadeira.
d) Determine o factor de segurança em relação ao "piping" ou erosão interna.
e) Caso se considerasse insuficiente o valor deste factor de segurança e se se pretendesse colocar
um filtro (constituído por um material bem graduado de partículas subarredondadas) no fundo
da escavação, indique na Figura 7 a zona onde se deveria situar a curva granulométrica do
mesmo.

Mecânica dos Solos 1, Docente: Eng. Abilio Bringo; AM-DEC 2

 Figura 4: curva granulométrica
8. Para a rede de fluxo na fundação da barragem de gravidade em betão da Figura 3.5, obter o diagrama de
sub-pressões. Calcular também o caudal e o gradiente de saída. A permeabilidade do solo de fundação é
de 5×10-9 m/s.

Bom trabalho!
Docente: Eng. Abilio Bringo
