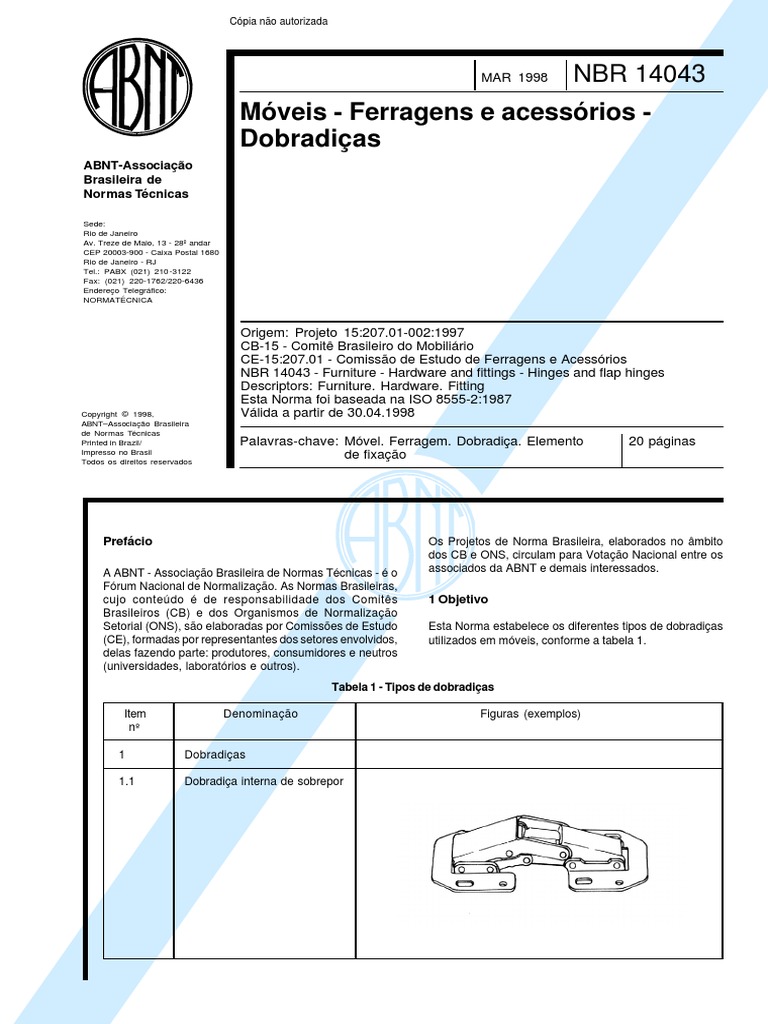

Cópia não autorizada

MAR 1998 NBR 14043

Móveis - Ferragens e acessórios -
Dobradiças
ABNT-Associação
Brasileira de
Normas Técnicas

Sede:
Rio de Janeiro
Av. Treze de Maio, 13 - 28º andar
CEP 20003-900 - Caixa Postal 1680
Rio de Janeiro - RJ
Tel.: PABX (021) 210 -3122
Fax: (021) 220-1762/220-6436
Endereço Telegráfico:
NORMATÉCNICA

Origem: Projeto 15:207.01-002:1997

CB-15 - Comitê Brasileiro do Mobiliário
CE-15:207.01 - Comissão de Estudo de Ferragens e Acessórios
NBR 14043 - Furniture - Hardware and fittings - Hinges and flap hinges
Descriptors: Furniture. Hardware. Fitting
Esta Norma foi baseada na ISO 8555-2:1987
Copyright © 1998, Válida a partir de 30.04.1998
ABNT–Associação Brasileira
de Normas Técnicas
Printed in Brazil/ Palavras-chave: Móvel. Ferragem. Dobradiça. Elemento 20 páginas
Impresso no Brasil de fixação
Todos os direitos reservados

Prefácio Os Projetos de Norma Brasileira, elaborados no âmbito

dos CB e ONS, circulam para Votação Nacional entre os
A ABNT - Associação Brasileira de Normas Técnicas - é o associados da ABNT e demais interessados.
Fórum Nacional de Normalização. As Normas Brasileiras,
cujo conteúdo é de responsabilidade dos Comitês 1 Objetivo
Brasileiros (CB) e dos Organismos de Normalização
Setorial (ONS), são elaboradas por Comissões de Estudo Esta Norma estabelece os diferentes tipos de dobradiças
(CE), formadas por representantes dos setores envolvidos, utilizados em móveis, conforme a tabela 1.
delas fazendo parte: produtores, consumidores e neutros
(universidades, laboratórios e outros).
Tabela 1 - Tipos de dobradiças

Item Denominação Figuras (exemplos)

nº

1 Dobradiças

1.1 Dobradiça interna de sobrepor

Cópia não autorizada

2 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.2 Dobradiça invisível com furo

guia

1.3 Dobradiça invisível de embutir

1.4 Dobradiça tipo caneca

NOTA - Para uso com calço de montagem 1.5.1 e 1.5.3, dobradiças tipo caneca podem ser ajustadas em dois
planos; para uso com calços de montagem 1.5.2 e 1.5.4, dobradiças tipo caneca podem ser ajustadas em três
planos.

1.4.1 Dobradiças tipo caneca, interna

1.4.1.1 Ângulo de abertura 90°,

corpo reto:
Cópia não autorizada

NBR 14043:1998 3

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

a) sem fecho

b) com fecho

c) parafusar

d) estriada
(fixável sob pressão)

e) com engate rápido

Cópia não autorizada

4 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.4.1.2 Ângulo de abertura 90°,

corpo curvo:

a) sem fecho

b) com fecho

c) de parafusar

d) estriada (fixável sob pressão)

Cópia não autorizada

NBR 14043:1998 5

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

e) com engate rápido

1.4.1.3 Ângulo de abertura 120°,

corpo reto:

a) sem fecho

b) com fecho
Cópia não autorizada

6 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

c) de parafusar

d) estriada (fixável sob pressão)

e) com engate rápido

1.4.1.4 Ângulo de abertura 120°,

corpo curvo:

a) sem fecho
Cópia não autorizada

NBR 14043:1998 7

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

b) com fecho

c) de parafusar

d) estriada (fixável sob pressão)

e) com engate rápido

Cópia não autorizada

8 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.4.1.5 Ângulo de abertura 180°,

corpo reto:

a) sem fecho

b) com fecho
Cópia não autorizada

NBR 14043:1998 9

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

c) de parafusar

d) estriada (fixável sob pressão)

e) com engate rápido

1.4.1.6 Ângulo de abertura 180°,

corpo curvo:
Cópia não autorizada

10 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

a) sem fecho

b) com fecho

c) de parafusar
Cópia não autorizada

NBR 14043:1998 11

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

d) estriada (fixável sob pressão)

e) com engate rápido

1.4.2 Dobradiças tipo caneca,

semi-internas

1.5 Calços de montagem para

dobradiças tipo caneca
Cópia não autorizada

12 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.5.1 Calços de montagem,

não ajustáveis:

a) de parafusar

b) com buchas

1.5.2 Calços de montagem,

ajustáveis:

a) de parafusar

b) com buchas
Cópia não autorizada

NBR 14043:1998 13

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.5.3 Calços de montagem

com asas, não
ajustáveis:

a) de parafusar

b) com buchas

1.5.4 Calços de montagem

com asas, ajustáveis

a) de parafusar

b) com buchas
Cópia não autorizada

14 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.6 Dobradiças para porta de vidro

1.6.1 Dobradiça reta para porta de

vidro

a) com fecho

b) sem fecho

1.6.2 Dobradiça curva para porta

de vidro

a) com fecho
Cópia não autorizada

NBR 14043:1998 15

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

b) sem fecho

1.6.3 Dobradiça para porta de

vidro, com pivô:

1.7 Dobradiças de giro horizontal

1.7.1 Dobradiças de abertura

descendente de embutir:

a) ajustável

b) não ajustável
Cópia não autorizada

16 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.7.2 Dobradiças de abertura

descendente estriada
(fixável sob pressão):

a) ajustável

b) não ajustável

1.7.3 Dobradiças de abertura

ascendente

1.8 Dobradiças tipo piano

Cópia não autorizada

NBR 14043:1998 17

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.8.1 Dobradiça tipo piano, não

desmontável

1.8.2 Dobradiça tipo piano,

desmontável

1.9 Dobradiça vaivém

1.10 Dobradiças de folha

Cópia não autorizada

18 NBR 14043:1998

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

1.10.1 Dobradiça de folha, reta:

a) desmontável

b) não desmontável

1.10.2 Dobradiça de folha, dobrada:

a) desmontável
Cópia não autorizada

NBR 14043:1998 19

Tabela 1 (continuação)

Item Denominação Figuras (exemplos)

nº

b) não desmontável

1.11 Dobradiça pivô

1.11.1 Dobradiça pivô com dois pinos

roscados

1.11.2 Dobradiça pivô com pino

roscado e outro com furo de
bloqueio
Cópia não autorizada

20 NBR 14043:1998

Tabela 1 (conclusão)

Item Denominação Figuras (exemplos)

nº

1.11.3 Dobradiça pivô com três furos

roscados

1.11.4 Dobradiça pivô com fixação

sobreposta
