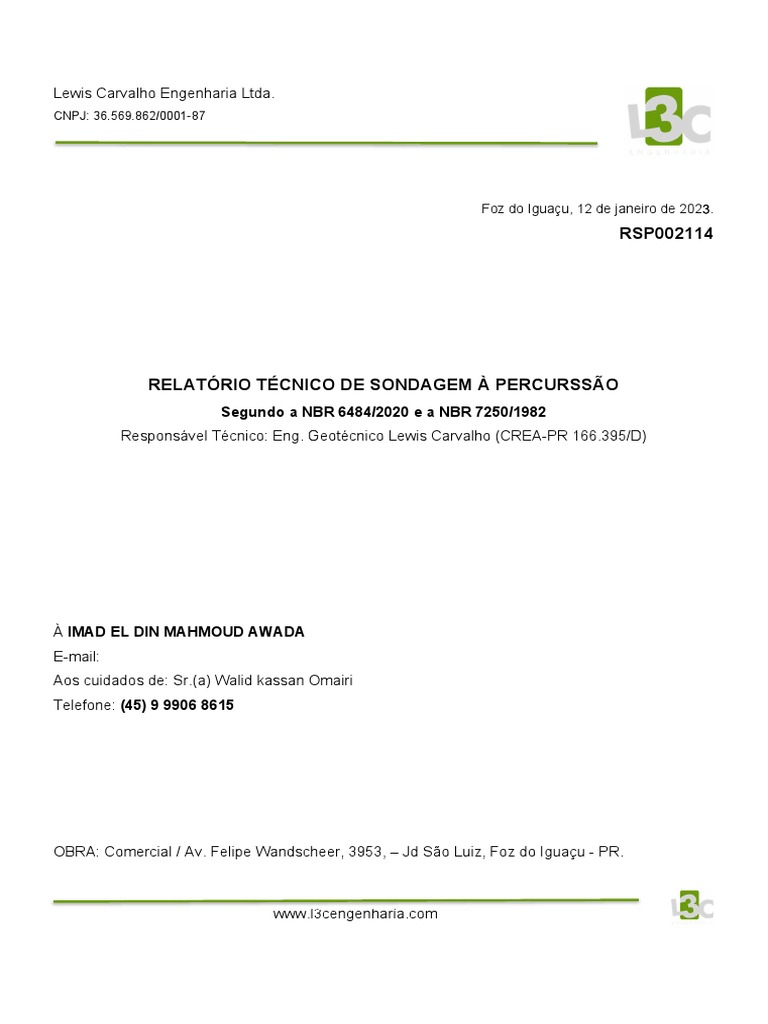

Lewis Carvalho Engenharia Ltda.

CNPJ: 36.569.862/0001-87

Foz do Iguaçu, 12 de janeiro de 202 .

RSP002114

RELATÓRIO TÉCNICO DE SONDAGEM À PERCURSSÃO

Segundo a NBR 6484/2020 e a NBR 7250/1982
Responsável Técnico: Eng. Geotécnico Lewis Carvalho (CREA-PR 166.395/D)

À IMAD EL DIN MAHMOUD AWADA

E-mail:
Aos cuidados de: Sr.(a) Walid kassan Omairi
Telefone: (45) 9 9906 8615

OBRA: Comercial / Av. Felipe Wandscheer, 3953, – Jd São Luiz, Foz do Iguaçu - PR.

www.l3cengenharia.com
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

DESCRIÇÃO DOS SERVIÇOS

A Resistência à penetração - SPT É medida pela quantidade de golpes (percussão)

necessários à penetração do amostrador padrão Terzaghi, em 45cm (3 séries sucessivas de 15cm).
O amostrador Terzaghi possui diâmetro nominal interno de 34,9mm e externo de 50,8mm,
penetrando sob a ação de um peso de 65Kg, em queda livre de 75cm.
A Coleta de Amostras ocorre (quando solicitado) simultaneamente ao processo de
penetração, a cada metro, e nas vezes em que ocorrem mudanças de camada de solo.
As sondagens foram executadas de acordo as diretrizes estabelecidas na Norma Técnica
Brasileira NBR-6484/2020 - “Solo - Sondagens de simples reconhecimento com SPT - Método de
Ensaio”.

A baixo segue tabela dos estados de compacidade e de consistência dos solos:

Índice de Resistência à
Solo Designação
Penetração – Nspt
4 Fofa (o)
5a8 Pouco Compacta (o)
Areias e Siltes Arenosos 9 a 18 Mediamente Compacta (o)
19 a 40 Compacta (o)
>40 Muito Compacta
2 Muito Mole
3a5 Mole
6 a 10 Média (o)
Argilas e Siltes Argilosos
11 a 19 Rija (o)
20 a 30 Muito Rija (o)
> 30 Dura (o)

www.l3cengenharia.com
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

Obs.: As expressões empregadas para a classificação da compacidade das areias (fofa,

compacta, etc.), referem-se à deformabilidade e resistência destes solos, sob o ponto de vista de
fundações, e não devem ser confundidas com as mesmas denominações empregadas para a
designação da compacidade relativa das areias ou para a situação perante o índice de vazios
críticos, definidos na Mecânica dos Solos.

SERVIÇOS EXECUTADOS

Atendendo ao solicitado por V. Sas., o presente relatório apresenta os resultados obtidos em

sondagem à percussão realizada no endereço Av. Felipe Wandscheer, 3953, – Jd São Luiz, Foz do
Iguaçu - PR.
Os resultados são mostrados de acordo as normas técnicas ABNT NBR 6484/2020 e a ABNT
NBR 7250/1982, ambas de cunho normativo e de observância obrigatória. Assim, atendendo-as, o
presente é apresentado em forma de seções geológicas geotécnicas indicando as características
do solo estudado, juntamente com os níveis do lençol freático presente. Desta forma, obteve-se
através dos QUATRO (04) PERFURAÇÕES DE SONDAGEM À PERCUSSÃO, o total de 5,24
METROS DE PROSPECÇÃO, assim como mostrado na tabela abaixo.

SONDAGEM Á PERCUSSÃO
Sondagem Profundidade (m) Nível de água (m)
SP 01 3,06 NA
SP 02 1,45 NA
SP 03 0,50 NA
SP 04 0,23 NA
Total 7,40

www.l3cengenharia.com
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

LOCAÇÃO DAS PERFURAÇÕES

Através da Figura 1, descreve-se o local de realização da campanha de sondagem de acordo

com o endereço e a confirmação do solicitante, culminando na coordenada geográfica ilustrada, de
acordo com a escala mostrada. Quanto a locação das perfurações de sondagem da campanha de
investigação geotécnica solicitada, encontra-se na sequência (Figura 2), sem escala e com a
referência de nível (RN) na cota 100,00 (m).

Figura 1 Coordenadas Geográficas

www.l3cengenharia.com
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

Figura 2 Locação de Perfurações

www.l3cengenharia.com
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

Registro Fotográfico

www.l3cengenharia.com
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

www.l3cengenharia.com
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

www.l3cengenharia.com
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

www.l3cengenharia.com
 LAUDO DE SONDAGEM À PERCUSSÃO SPT-T
Lewis Carvalho Engenharia Ltda. Cliente: Imad El Din Mahmoud Awada Furo SP - 01

A Escolha Certa Desde a Fundação Obra: Comercial / Jd São Luiz Cota 99,80

(45) 3027 2293 (45) 99118 2293 Local: Av. Felipe Wandscheer, 3953 - Jd São Luiz, Foz/PR N.A. NA

Data: 12/01/2023

Relatório de Sondagem: N° SP002114

---- 1°+2° - 30 cm ÍNICIAIS Amostrador: Revestimento:
N° de Golpes ____ 2°+3° - 30 cm FINAIS Ø Interno Ø 1 3/8" Ø 2 1/2"
Penetração Ø Externo Ø 2"

Gráfico NSPTxProf. Peso 65 kg Altura Queda 75 cm

TIPO DE SOLO
15cm 30cm 45cm 0 10 20 30 40 50 60 70 80
Max Res Descrição - Classificação do Solo
0
0 AVANÇO AVANÇO
ARGILA POUCO SILTOSA COR MARROM, COM CARACTERÍSTICA DE
1 1 1 2
3
ATERRO. CONSISTÊNCIA MOLE
16 18 12 2,10
2 7 15 22
37 ARGILA SILTOSA COR AMARELA, COM FEIXES CINZAS E MARRONS.
15 15 15 3,06 CONSISTÊNCIA DURA.
3 33
Limite de Sondagem - Impenetrável ao amostrador.
6
4 Nota: Furo paralisado conforme descrito no item 5.2.3.11 da norma
6484:2020 - Solo - Sondagem de Simples Reconhecimento com SPT,
5 salientando-se à observancia do item 5.2.4.7 da mesma norma.
5

9
10
10

11

12

13

14
15
15

16

17

18

19
20
20

21

22

23

24
25
25

26

27

28

29
30
2+3 1+2

OBS: Data da Execução: RESPONSÁVEL TÉCNICO:

Sondagem paralisada em: 3,06 metros Início: 11/0 /2023 N.A. Inicial: NA
Final: 11/0 /2023 N.A. Final: NA
Sondagem realizada durante período sazonal climático: ensolarado

C. = Cavadeira C.H. = Trado Helicoidal Eng. civil geot. Lewis Carvalho

T.C. = Trado Concha C.A. = Circulação de Água CREA-PR: 166.395/D
 LAUDO DE SONDAGEM À PERCUSSÃO SPT-T
Lewis Carvalho Engenharia Ltda. Cliente: Imad El Din Mahmoud Awada Furo SP - 02

A Escolha Certa Desde a Fundação Obra: Comercial / Jd São Luiz Cota 99,26

(45) 3027 2293 (45) 99118 2293 Local: Av. Felipe Wandscheer, 3953 - Jd São Luiz, Foz/PR N.A. NA

Data: 12/01/2023

Relatório de Sondagem: N° SP002114

---- 1°+2° - 30 cm ÍNICIAIS Amostrador: Revestimento:
N° de Golpes ____ 2°+3° - 30 cm FINAIS Ø Interno Ø 1 3/8" Ø 2 1/2"
Penetração Ø Externo Ø 2"

Gráfico NSPTxProf. Peso 65 kg Altura Queda 75 cm

TIPO DE SOLO
15cm 30cm 45cm 0 10 20 30 40 50 60 70 80
Max Res Descrição - Classificação do Solo
0
0 AVANÇO AVANÇO ARGILA POUCO SILTOSA COR MARROM, COM CARACTERÍSTICA DE
ATERRO. CONSISTÊNCIA DURA.
1 17 21 33 1,45
54
15 15 15
Limite de Sondagem - Impenetrável ao amostrador.
2

4
5
5

9
10
10

11

12

13

14
15
15

16

17

18

19
20
20

21

22

23

24
25
25

26

27

28

29
30
2+3 1+2

OBS: Data da Execução: RESPONSÁVEL TÉCNICO:

Sondagem paralisada em: 1,45 metros Início: 11/01/2023 N.A. Inicial: NA
Final: 11/01/2023 N.A. Final: NA
Sondagem realizada durante período sazonal climático: ensolarado

C. = Cavadeira C.H. = Trado Helicoidal Eng. civil geot. Lewis Carvalho

T.C. = Trado Concha C.A. = Circulação de Água CREA-PR: 166.395/D
 LAUDO DE SONDAGEM À PERCUSSÃO SPT-T
Lewis Carvalho Engenharia Ltda. Cliente: Imad El Din Mahmoud Awada Furo SP - 03

A Escolha Certa Desde a Fundação Obra: Comercial / Jd São Luiz Cota 99,16

(45) 3027 2293 (45) 99118 2293 Local: Av. Felipe Wandscheer, 3953 - Jd São Luiz, Foz/PR N.A. NA

Data: 12/01/2023

Relatório de Sondagem: N° SP002114

---- 1°+2° - 30 cm ÍNICIAIS Amostrador: Revestimento:
N° de Golpes ____ 2°+3° - 30 cm FINAIS Ø Interno Ø 1 3/8" Ø 2 1/2"
Penetração Ø Externo Ø 2"

Gráfico NSPTxProf. Peso 65 kg Altura Queda 75 cm

TIPO DE SOLO
15cm 30cm 45cm 0
Max Res Descrição - Classificação do Solo
0
, 0 AVANÇO AVANÇO NÃO HOUVE RECUPERAÇÃO DE AMOSTRA

1 Nota: Furo paralisado devido à impenetrabilidade através de todos os

métodos de perfuração presentes na norma 6484:2020 - Solo - Sondagem
2 de Simples Reconhecimento com SPT, salientando-se à observancia do
item 5.2.4.7 da mesma norma.

4
5
5

9
10
10

11

12

13

14
15
15

16

17

18

19
20
20

21

22

23

24
25
25

26

27

28

29
30
2+3 1+2

OBS: Data da Execução: RESPONSÁVEL TÉCNICO:

Sondagem paralisada em: 0,50 metros Início: 11/01/2023 N.A. Inicial:
Final: 11/01/2023 N.A. Final: NA
Sondagem realizada durante período sazonal climático: ensolarado

Obedecendo ao disposto no item 5.2.4.7, deslocou-se o furo 3 vezes, C. = Cavadeira C.H. = Trado Helicoidal Eng. civil geot. Lewis Carvalho
adotando-se a perfuração de maior profundidade. T.C. = Trado Concha C.A. = Circulação de Água CREA-PR: 166.395/D
 LAUDO DE SONDAGEM À PERCUSSÃO SPT-T
Lewis Carvalho Engenharia Ltda. Cliente: Imad El Din Mahmoud Awada Furo SP - 04

A Escolha Certa Desde a Fundação Obra: Comercial / Jd São Luiz Cota 99,55

(45) 3027 2293 (45) 99118 2293 Local: Av. Felipe Wandscheer, 3953 - Jd São Luiz, Foz/PR N.A. NA

Data: 12/01/2023

Relatório de Sondagem: N° SP002114

---- 1°+2° - 30 cm ÍNICIAIS Amostrador: Revestimento:
N° de Golpes ____ 2°+3° - 30 cm FINAIS Ø Interno Ø 1 3/8" Ø 2 1/2"
Penetração Ø Externo Ø 2"

Gráfico NSPTxProf. Peso 65 kg Altura Queda 75 cm

TIPO DE SOLO
15cm 30cm 45cm 0
Max Res Descrição - Classificação do Solo
0
0 AVANÇO AVANÇO NÃO HOUVE RECUPERAÇÃO DE AMOSTRA

1 Nota: Furo paralisado devido à impenetrabilidade através de todos os

métodos de perfuração presentes na norma 6484:2020 - Solo - Sondagem
2 de Simples Reconhecimento com SPT, salientando-se à observancia do
item 5.2.4.7 da mesma norma.

4
5
5

9
10
10

11

12

13

14
15
15

16

17

18

19
20
20

21

22

23

24
25
25

26

27

28

29
30
2+3 1+2

OBS: Data da Execução: RESPONSÁVEL TÉCNICO:

Sondagem paralisada em: 0,23 metros Início: 11/01/2023 N.A. Inicial: NA
Final: 11/01/2023 N.A. Final: NA
Sondagem realizada durante período sazonal climático: ensolarado

Obedecendo ao disposto no item 5.2.4.7, deslocou-se o furo 3 vezes, C. = Cavadeira C.H. = Trado Helicoidal Eng. civil geot. Lewis Carvalho
adotando-se a perfuração de maior profundidade. T.C. = Trado Concha C.A. = Circulação de Água CREA-PR: 166.395/D
Lewis Carvalho Engenharia Ltda.
CNPJ: 36.569.862/0001-87

PARECER TÉCNICO

No presente relatório final de sondagem à percussão, realizaram-se 04 (QUATRO)

perfurações de sondagem à percussão, observando-se a presença de litologias homogêneas
entre si, e descritas da seguinte forma:
A primeira camada, possui argila pouco siltosa com coloração marrom e característica de
aterro, e com consistência variando entre mole e dura;
Já a segunda camada, possui argila siltosa de cor amarelada, e ocasionalmente, com a
presença de feixes acinzentados e marrons. Sua consistência é definhada como dura;
Apesar de sua homogeneidade, nem todas as camadas descritas foram alcançadas em
todas as perfurações executadas, pois o impenetrável ao equipamento (limitados por rocha ou
matacão) foi atingido em cotas superiores às camadas observadas por outras perfurações.
No que tange à fundação a ser executada para a obra localizada na Av. Felipe
Wandscheer, 3953, – Jd São Luiz, Foz do Iguaçu - PR, baseando-se nas informações descritas
pelo relatório de sondagem e com o nível do lençol freático não atingido, assim como a obra a
ser executada, recomenda-se:
A EXECUÇÃO DE NOVA CAMPANHA DE SONDAGEM, PORÉM COM O INCREMENTO
DE EQUIPAMENTO ROTATIVO, E POSTERIORMENTE, CASO NECESSÁRIO, O RETORNO
DO EQUIPAMENTO PERCUSIVO.
Salienta-se que qualquer tomada de decisão sobre o tipo de fundação à ser adotado, deve
ser feita por um engenheiro de fundações através de projeto específico.
A equipe L3C Engenharia se põe à disposição de V.S.as para possíveis dúvidas e/ou
esclarecimentos.
Atenciosamente;

L3C ENGENHARIA LTDA.

Eng. Geot. William Lewis Carvalho
CREA/PR: 166.395-D
