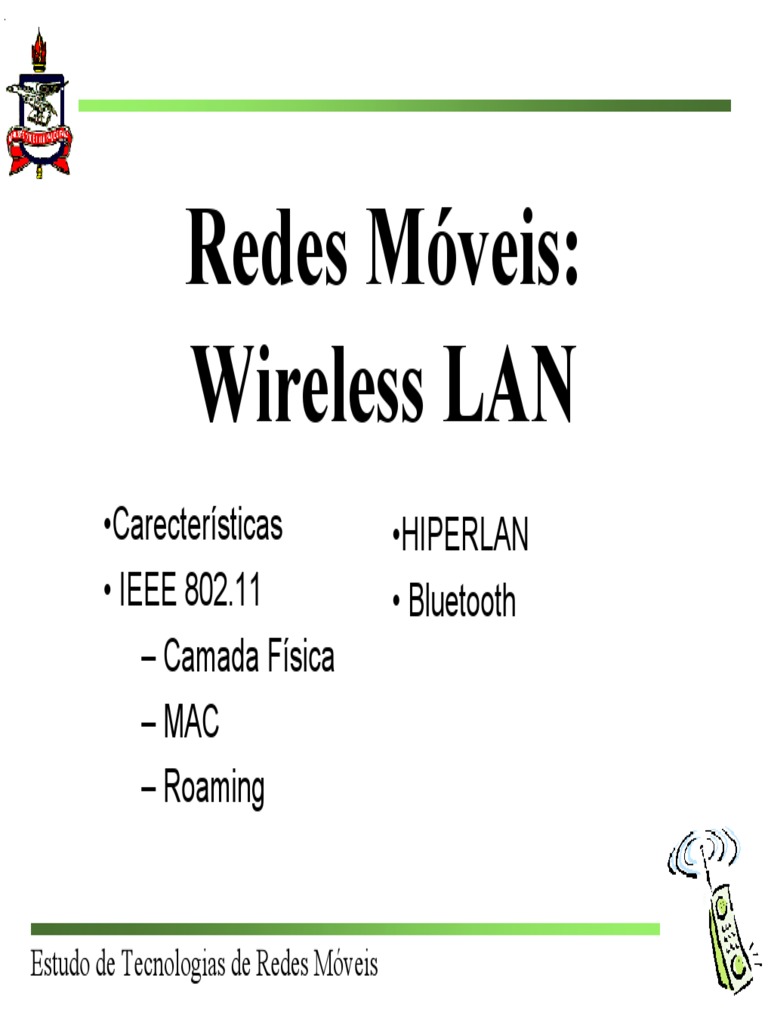

Redes Móveis:

Wireless LAN
•Carecterísticas •HIPERLAN
• IEEE 802.11 • Bluetooth
– Camada Física
– MAC
– Roaming

Estudo de Tecnologias de Redes Móveis

 Características da WLANs

• Vantagens
– muito flexíveis dentro da área de recepção
– redes ad hoc não precisam de prévio planejamento
– usado em lugares de difícil cabeamento (prédios históricos)
– uso imediato para prestar assistência (terremotos, enchentes...)
• Desvantagens
– taxa mais baixa se comparadas às redes cabeadas (1-10 Mbits/s)
– muitas soluções proprietárias, demora na padronização
– existem regras nacionais para uso do espectro de frequências
– energia das baterias limitadas
– maior atraso
– menor QoS (BER = 10-4)

Estudo de Tecnologias de Redes Móveis

 Outras Características das WLANs

– Operação em todos os países devido a padronização

– não necessita de permissão especial para operar
– tecnologia de transmissão mais robusta devido ao meio agressivo
– fácil de usar por todos, gerenciamento simples
– proteção do investimento já feito em redes cabeadas
– segurança (criptografia de dados), privacidade (ocultar identidade
do usuário), baixa potência irradiada

Estudo de Tecnologias de Redes Móveis

 Comparação: infravermelho X rádio transmissão
• Infravermelho • Rádio
– usa diodos/lasers, difusão de – uso da faixa de frequência livre
luz ou visada direta, reflexões ISM a 2.4 GHz
múltiplas (paredes, móveis etc.) • Vantagens
• Vantagens – antiga experiência das WANs e
– simples, barato, disponível em enlaces de microondas,
dispositívos móveis telefonia celular
– não é necessária licença – cobertura de grandes áreas,
– blindagem simples penetração em pequenos
• Desvantagens obstáculos
– interferência pela luz solar, • Desvantagens
fontes de calor. – banda de frequência muito
– Fácil bloqueio do Infravermelho limitada
– pequena largura de banda – difícil blindagem da onda
devido a irradiação, causando e
• Exemplo recebendo interferências de
– IrDA (Infrared Data Association) outros aparelhos elétricos
interface de infravermelho em • Exemplo
dispositivos móveis
– HIPERLAN, Bluetooth

Estudo de Tecnologias de Redes Móveis

 Rede com Infra-estrutura X Rede Ad hoc
Infra-Estrutura
de rede

AP : Ponto de acesso
AP

AP Rede cabeada
AP

Rede ad-hoc

Estudo de Tecnologias de Redes Móveis

 802.11 - Arquitetura de uma Rede de Infra-estrutura

•Estação (STA)
802.11 LAN – terminal com mecanismo de
802.x LAN
acesso ao meio wireless e contato
via rádio ao AP
STA1 •Grupo de Serviço Básico (BSS)
BSS1 – grupo de estações usando a
Access Portal mesma frequência de rádio
Point •Ponto de Acesso
Distribution System – interface do meio wireless para
sistema de distribuição
Access •Portal
ESS Point
– bridge para outra rede
BSS2 •Sistema de Distribuição
– interconexão entre os APs
formando o Grupo de Serviço
Estendido (ESS) formado por
muitas BSSs
STA2 802.11 LAN STA3

Estudo de Tecnologias de Redes Móveis

 802.11 - Arquitetura de uma Rede Ad hoc

802.11 LAN
• Comunicação direta entre os terminais
de uma mesma BSS
STA1 – Estação (STA):
BSS1 STA3 terminal com mecanismos de
acesso para o meio wireless
– Grupo de Serviço Básico(BSS):
STA2 grupo de estações usando a
mesma frequência

BSS2

STA5

STA4 802.11 LAN

Estudo de Tecnologias de Redes Móveis

 Padrão IEEE 802.11

Terminal
Terminal móvel fixo

servidor

Rede cabeada

Ponto de acesso

aplicação aplicação
TCP TCP
IP IP
LLC LLC LLC
802.11 MAC 802.11 MAC 802.3 MAC 802.3 MAC
802.11 PHY 802.11 PHY 802.3 PHY 802.3 PHY

Estudo de Tecnologias de Redes Móveis

 802.11 - Camadas e Funções

• MAC • PLCP (Physical Layer Convergence

Protocol)
– mecanismos de acesso,
fragmentação, criptografia – detecção de portadora (CCA)
• Gerência de MAC • PMD (Physical Medium Dependent)
– sincronização, roaming, base – modulação/demodulação, codificação
de dados (MIB), gerenciamento • Gerência de PHY
de potência – sintonia de canal, manutenção da MIB
• Gerência de Estação
– coordenação de todas as funções de
gerenciamento

Gerência de Estação
LLC
DLC

MAC Gerência de MAC

PLCP
PHY

Gerência de PHY
PMD

Estudo de Tecnologias de Redes Móveis

 802.11 - Camada Física

• 3 versões: 2 rádio (em 2.4 GHz), 1 Infravermelho

– taxas de 1 (obrigatório) ou 2 Mbit/s (opcional)
• FHSS (Frequency Hopping Spread Spectrum)
– salto em frequência, 79 canais de salto EUA/Europa e 23 no Japão. Para 1 Mbits/s
usa-se GFSK 2 níveis
– 2 Mbits/s usa-se GFSK 4 níveis
• DSSS (Direct Sequence Spread Spectrum)
– Código único por usuário. DBPSK para 1 Mbits/s e DQPSK para 2 Mbits/s
– PLCP transmitido em 1 Mbits/s, payload em 1 ou 2 Mbits/s
– sequência de chip: +1, -1, +1, +1, -1, +1, +1, +1, -1, -1, -1 (Código de Barker)
– potência máxima de 1 W (USA), 100 mW (Europa)
• Infravermelho
– 850-950 nm, difusão de luz, alcance de aprox. 10 m
– detecção de portadora, sincronização e controle de energia

Estudo de Tecnologias de Redes Móveis

 Formato de Frame FHSS PHY

• Sincronização
– sequência padrão 010101... (80 bits)
• SFD (Start Frame Delimiter) - Marca início, ajuda na sincronização
– 0000 1100 1011 1101 (padrão)
• PLW (PLCP_PDU Length Word) - Comprimento do payload
– o payload tem no máximo 4096 bytes, mais 32 bits de CRC
• PSF (PLCP Signaling Field) - Informa taxa usada para o payload
– taxa do payload (1 ou 2 Mbits/s)
• HEC (Header Error Check) - Checagem do cabeçalho por polinômio
– CRC com x16+x12+x5+1

80 16 12 4 16 variável bits
sincronização SFD PLW PSF HEC payload

PLCP preâmbulo PLCP cabeçalho

Estudo de Tecnologias de Redes Móveis

 Formato de Frame DSSS PHY

• Sincronização - 128 não somente para sincronização

– sincronização, ajuste de ganho, controle de energia, compensação por
correção de frequência
• SFD (Start Frame Delimiter) - Marca início, ajuda na sincronização
– 1111 0011 1010 0000
• Sinal - Define a taxa de envio do payload (folga para taxas futuras)
– 0x0A para 1 Mbit/s DBPSK; 0x14 para 2 Mbit/s DQPSK)
• Serviço - Reservado para uso futuro Length
– o valor 0x0 indica frame IEEE 802.11 ‰ comprimento do payload
• HEC (Header Error Check) - Checagem do cabeçalho por polinômio

128 16 8 8 16 16 variável bits

sincronização SFD sinal serviço length HEC payload

PLCP preâmbulo PLCP cabeçalho

Estudo de Tecnologias de Redes Móveis

 802.11 - Camada MAC 1 - DFWMAC

• Serviços
– Transferência de dados em modo assíncrono (obrigatório)
• suporte de broadcast e multicast
– Transferência em modo Time-Bounded (opcional)
• implementado usando PCF (Point Coordination Function) com AP
• Métodos de acesso
– DFWMAC-DCF CSMA/CA (obrigatório)
• impedimento de colisão por mecanismo de atraso aleatório (“back-off“)
• tempo mínimo de canal livre para acesso (DIFS)
• não define tempo máximo para acesso
– DFWMAC-DCF com RTS/CTS (opcional)
• evita problema com terminais ocultos
• pode usar fragmentação de dados
• Envio de reconhecimento ACK
– DFWMAC- PCF (opcional)
• o AP controla estações que acessam o meio por uma lista pré-definida

Estudo de Tecnologias de Redes Móveis

 802.11 - Camada MAC 2

• Prioridades
– são definidos diferentes tempos de espera entre frames

– SIFS (Short Inter Frame Spacing) - Curto

• maior prioridade, menor espera, usado para pacotes ACK, CTS
– PIFS (PCF IFS) - Médio
• prioridade média, para serviços time-bounded usando PCF
– DIFS (DCF, Distributed Coordination Function IFS) - Longo
• menor prioridade, para serviços assíncronos (Ex: Ad hoc)

DIFS DIFS
PIFS
SIFS
Meio ocupado contenção Próximo frame
t
Acesso direto se o meio
estiver livre por tempo ≥ DIFS

Estudo de Tecnologias de Redes Móveis

 802.11 - Método de Acesso CSMA/CA 1
Janela de contenção
DIFS DIFS (mecanismo de back-off
aleatório)

Meio ocupado Próximo frame

Acesso direto se o meio t

estiver livre por tempo ≥ DIFS slot time

– A estação pronta para enviar “ouve” o meio para verificar

ociosidade pelo (CCA - Clear Channel Assessment)
– se meio livre por DIFS, a estação inicia transmissão
– se o meio ocupado, a estação deve esperar até que esteja livre por
DIFS mais um atraso aleatório múltiplo de slot, para evitar colisão
– se outra estação ocupa o meio durante a tentativa de acesso, o
back-off time vai sendo decrementado, garantindo uma relativa
prioridade em relação as outras estações

Estudo de Tecnologias de Redes Móveis

 802.11 - Competição entre Estações - CSMA/CA
DIFS DIFS DIFS DIFS
boe bor boe bor boe busy
estação1

boe busy
estação2

busy
estação3

boe busy boe bor

estação4

boe bor boe busy boe bor

estação5
t

busy meio ocupado (frame, ack etc.) boe backoff time aleatório

tentativa de envio de bor backoff time residual

pacote pela MAC

Estudo de Tecnologias de Redes Móveis

 802.11 - Método de Acesso CSMA/CA 2

• Envio de pacotes de reconhecimento

– a estação espera por DIFS antes de enviar os dados
– depois de esperar por SIFS, o receptor envia reconhecimento
(ACK) informando que os dados foram recebidos corretamente
– retransmissão automática no caso de erros
– As outras estações esperam por DIFS depois do ACK para tentar
acesso dentro da janela de contenção

DIFS
dados
transmissor
SIFS
ACK
receptor
DIFS
outras dados
estações t
tempo de espera
contenção

Estudo de Tecnologias de Redes Móveis

 802.11 - DFWMAC com RTS/CTS

• Envio de pacotes unicast

– as estações podem enviar RTS depois de esperar DIFS, reservando o meio
para envio dos dados. O RTS inclui duração da transmissão
– reconhecimento pelo receptor via CTS após SIFS. Novamente contém a
duração da transmissão para que os terminais ocultos reservem o meio.
– O transmissor então envia os dados de uma vez e espera ACK
– Outras estações aguardam o fim da transmissão
DIFS
RTS dados
transmissor
SIFS SIFS
CTS SIFS ACK
receptor

NAV (RTS) DIFS

outras NAV (CTS) dados
estações t
defer access contention

Estudo de Tecnologias de Redes Móveis

 Fragmentação com RTS/CTS

• Usado devido a alta taxa de erro (BER = 10-4).

• Envio de pacotes menores (fragmentos)
• possibilidade de perder menos dados
• reconhecimento de cada dado chegado no receptor
• reserva do meio para a transmissão sem interferência de outras estações
DIFS
transmissor RTS frag1 frag2

SIFS SIFS SIFS

CTS SIFS ACK1 SIFS ACK2
receptor

NAV (RTS)
NAV (CTS)
NAV (frag1) DIFS
outras NAV (ACK1) data
estações t
contention

Estudo de Tecnologias de Redes Móveis

 DFWMAC-PCF 1 (AP Coordenador)

Super Frame
t0 t1

meio ocupado PIFS SIFS SIFS

D1 D2
ponto
coordenador SIFS SIFS
U1 U2
Estações
wireless
estações NAV
NAV

Estudo de Tecnologias de Redes Móveis

 DFWMAC-PCF 2 (AP Coordenador)

t2 t3 t4

PIFS SIFS
D3 D4 CFend
ponto
coordinator SIFS
U4
estações
wireless
estações NAV
NAV Período livre de contenção t
Período
de contention

Estudo de Tecnologias de Redes Móveis

 802.11 - Formato de Frame MAC

• Frame Control - versão de protocolo, tipo de frame

– frames de controle, gerenciamento e dados
• Duration ID: informa duração do fragmento, importante para reserva do meio
• Addresses 1-4 - depende dos bits “to/from DS”
– receptor, transmissor (físico), identificador de BSS, transmissor (lógico)
• Controle de Sequência - filtra frames duplicados devido a perda de ACK
• Dados - Tamanho máximo de 2.312 bytes
• CRC: checagem de erros no frame

bytes 2 2 6 6 6 2 6 0-2312 4
Frame Duration Address Address Address Sequence Address
Data CRC
Control ID 1 2 3 Control 4

Versão do protocolo, tipo de frame, bits to/from DS, fragmentação

Estudo de Tecnologias de Redes Móveis

 Formato de Endereçamento MAC

Cenário to DS from DS address 1 address 2 address 3 address 4

rede ad-hoc 0 0 DA SA BSSID -
rede infra-estrutura, 0 1 DA BSSID SA -
dados do AP
rede infra-estrutura, 1 0 BSSID SA DA -
dados para o AP
rede infra-estrutura, 1 1 AP-RX AP-TX DA SA
dentro do DS

DS: Sistema de Distribuição

AP: Ponto de Acesso
DA: Endereço de Destino
SA: Endereço de Remetente
BSSID: Identificador de BSS
AP-RX: AP Receptor
AP-TX: AP Transmissor

Estudo de Tecnologias de Redes Móveis

 802.11 - Gerenciamento de MAC

• Sincronização
– ajuste de clock interno com outras STAs ou AP
– envio periódico de informações sobre clock

• Gerenciamento de Energia
– modos sleep/awake para economia de energia
– sleep periódico, armazenamento de frames quando sleep

• Associação/Reassociação
– roaming, troca de um AP para outro sem interrupção do serviço
– modos de busca: passiva e ativa

Estudo de Tecnologias de Redes Móveis

 Sincronização Usando Frame Beacon (Infra-estrutura)

Intervalo beacon

B B B B
ponto de
acesso
busy busy busy busy
meio
t
clock atual B envio do frame beacon

busy meio ocupado

Estudo de Tecnologias de Redes Móveis

 Sincronização Usando Frame Beacon (Ad hoc)

intervalo beacon

B1 B1
estação1

B2 B2
estação2

busy busy busy busy

meio
t
clock atual B frame beacon atraso aleatório

busy Meio ocupado

Estudo de Tecnologias de Redes Móveis

 Gerenciamento de Energia

• A idéia é tornar uma estação OFF enquanto ela não for necessária
• Estados de uma estação: sleep e awake
• Timing Synchronization Function (TSF)
– sincronismo que permite as estações estarem awake juntas
• Infra-estrutura
– Traffic Indication Map (TIM): lista enviada pelo AP informando os
receptores de dados armazenados nele. A estação se identifica
receptora e fica awake até o fim da transmissão e volta p/ sleep.
– Delivery Traffic Indication Map (DTIM): envio de informações em
broadcast/multicast “periódicas” para as estações
• Ad hoc: sem elemento coordenador, as estações devem “despertar”
periodicamente, necessário armazenamento em buffers
– Ad hoc Traffic Indication Map (ATIM):
• lista de quais estações devem receber dados
• possível colisão de ATIMs
• após envio, as estações voltam para sleep

Estudo de Tecnologias de Redes Móveis

 Gerenciamento de Energia (Infra-estrutura)

interval TIM intervalo DTIM

D B T T d D B
ponto de
acesso
busy busy busy busy
meio

p d
estação
t
T TIM D DTIM awake

B broadcast/multicast p PS poll d transmissão de dados

de/para a estação

Estudo de Tecnologias de Redes Móveis

 Gerenciamento de Energia (Ad hoc)

janela
ATIM intervalo beacon

B1 A D B1
estação1

B2 B2 a d
estação2

t
B frame beacon atraso aleatório A transmissão do ATIM D Transmissão de dados

awake a ACK de ATIM d ACK de dados

Estudo de Tecnologias de Redes Móveis

 802.11 - Roaming

• Opção quando a qualidade do serviço está muito baixa:

• Busca
– “escuta” do meio em busca de outro AP que ofereça melhor sinal.
Busca de beacon de outros APs
• Pedido de Associação (Association Request)
– a estação envia um pedido para um ou muitos APs
• Resposta de Associação
– com sucesso: o AP respondeu com uma permissão para
associação, e a estação passa a ser servida por ele (novo BSS)
– sem sucesso: a busca por APs continua
• Após o AP aceitar a estação:
– o AP sinaliza ao DS sobre a nova estação
– o DS atualiza as bases de informações (localização)
– o DS informa ao AP antigo que este pode liberar os recursos de
rede que eram destinados àquela estação

Estudo de Tecnologias de Redes Móveis

 Desenvolvimentos Futuros

• IEEE 802.11a
– MAC compatível, mas operando em 5 GHz
– taxas de até 20 Mbits/s
– interconexão com BRAN (ETSI Broadband Radio Access Network)
• IEEE 802.11b
– taxas mais altas em 2.4 GHz
– soluçoes proprietárias já oferecem 10 Mbits/s
• IEEE WPAN (Wireless Personal Area Networks)
– mercado em potencial
– compatibilidade com IEEE 802.x
– baixo custo, menor consumo, tamanho reduzido
– Î um passo para a Bluetooth

Estudo de Tecnologias de Redes Móveis

 HIPERLAN (Higher Performance LAN)
• Padronizada pelo ETSI
– Padrão europeu como o GSM, DECT, ...
– Melhoras nas redes locais e interconexão com redes cabeadas
• Família HIPERLAN
– one standard cannot satisfy all requirements
• alcance, largura de banda, QoS
– A HIPERLAN 1 está padronizada desde 1996

camadas superiores

camada de controle camada de conrole

camada de rede
de acesso ao meio enlace lógico
camada de controle camada de controle
enlace de dados
de acesso ao canal de acesso ao meio

camada física Camada física camada física

Camadas HIPERLAN Camadas OSI Camadas IEEE 802.x

Estudo de Tecnologias de Redes Móveis

 Família HIPERLAN

HIPERLAN 1 HIPERLAN 2 HIPERLAN 3 HIPERLAN 4

Aplicação wireless LAN acesso a redes Wireless Local Conexões
fixas ATM Loop (WLL) Wireless ATM
ponto-a-ponto
Frequência 5.1-5.3GHz 17.2-17.3GHz
Topologia descentralizada centralizado, Ponto-a- Ponto-a-ponto
ad hoc / celular multiponto
infra-estrutura
Antena omnidirecional Direcional
Alcance 50 m 50-100 m 5000 m 150 m
QoS estatística classes de tráfego ATM (VBR, CBR, ABR, UBR)
Mobilidade < 10 m/s Estacionário
Interface LAN comum redes ATM
Taxa 23.5 Mbits/s >20 Mbits/s 155 Mbits/s
Economia de sim não necessária
energia

Estudo de Tecnologias de Redes Móveis

 HIPERLAN 1 - Características

• Transmissão de dados
– ponto-a-ponto, ponto-a-multiponto, não orientado a conexão
– 23.5 Mbits/s, 1 W, pacote de no máximo 2.383 bytes
• Serviços
– assíncrono e time-bounde com hierarquia de prioridade
– compatibilidade com ISO MAC
• Topologia
– infra-estrutura ou ad hoc
– alcance de bem maior que a cobertura de um simples nó devido ao
repassamento de pacotes
• Mecanismos adicionais
– monitoramento de energia, criptografia, checagem de erros

Estudo de Tecnologias de Redes Móveis
