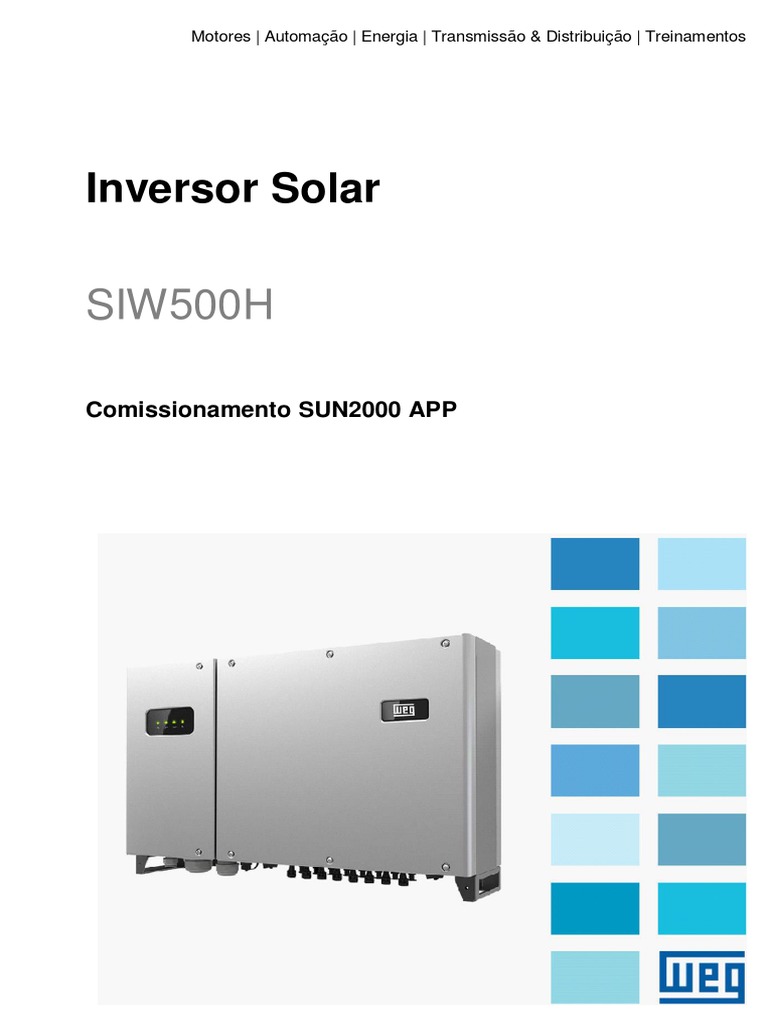

Motores | Automação | Energia | Transmissão & Distribuição | Treinamentos

Inversor Solar

SIW500H

Comissionamento SUN2000 APP

1. INFORMAÇÕES PRELIMINARES

1.1 OBJETIVO

Configurar o inversor SIW500H (SUN2000), modelos TRIFÁSICOS, para operar na

norma brasileira ABNT NBR 16149.

1.2 APARELHOS ATENDIDOS

SIW500H ST013 (SUN2000L-12-KTL);
SIW500H ST018 (SUN2000L-17-KTL);
SIW500H ST022 (SUN2000L-20-KTL);
SIW500H ST030 (SUN2000L-33-KTL-A);
SIW500H ST036 (SUN2000L-36-KTL);
SIW500H ST040 (SUN2000L-36-KTL);
SIW500H ST050 (SUN2000L-50-KTL);
SIW500H ST060 (SUN2000L-60-KTL-M0);
SIW500H ST100 (SUN2000L-100-KTL-
M0).

1.3 REQUISITOS

 Smartphone ANDROID (preferencialmente a versão mais atual de sistema) ou IOS

(também preferencialmente a versão mais atual de sistema);

 O aplicativo SUN2000 APP baixado no smartphone diretamente do PLAY STORE do

seu ADROID ou da APPLE STORE do seu IPHONE;

 Cabo USB de smartphone, Dongle Bluetooth HUAWEI (pen-drive Bluetooth) ou

Dongle WLAN HUAWEI (pen-drive WIFI).

2. CONEXÃO AO INVERSOR

NOTA!
Para IOS o acesso só é possível através de Bluetooth, via Dongle
Bluetooth HUAWEI, ou WIFI via Dongle WLAN.
 2.1 Conecte o cabo USB no seu
smartphone e no inversor...

ou...

2.2 Se for Dongle Bluetooth, ligar o

Bluetooth do celuar, e se for
Dongle WLAN, ligar o WIFI do
smartphone.

NOTA!
Se for utilizado método Bluetooth, lembre-se de parear com o inversor
antes de abrir o APP, assim como se for WLAN, lembrar de conectar o
smartphone na WIFI do inversor, a senha do WIFI do inversor é
“Changeme”.

2.3 Indicação da localização da

porta USB:
3. PROCEDIMENTO NO SUN2000 APP

3.1 Abra o aplicatico SUN2000 APP em

seu smartphone, e clique em
CONNECTION MODE:

3.2 Selecione o método de conexão com o

aparelho, se for USB, Bluetooth, ou
WLAN conforme o meio fisico
disponivel:
3.3 Exemplo... conectando via Bluetooth...

3.4 Selecione usuário nivel ADVANCED, a

senha é 00000a:
3.5 Você esta no menu principal do APP,
clique em SETTINGS:

3.6 Clique em GRID PARAM:

 3.7 No campo GRID CODE, selecionar a
norma brasileira ABNT NBR 16149, e
no campo ISOLATION, selecionar
conforme abaixo:

 Inputungrounded, withoutTF
“parte CC não aterrada;
SEM trafo na parte CA.”

 Inputungrounded, withTF
“parte CC não aterrada;
COM trafo na parte CA.”

NOTA!
Inversores de versões mais antigas podem não possuir a norma
ABNT NBR 16149, neste caso entrar em contato com a
Assitencia Técnica WEG e solicitar o procedimento adequado.

3.8 Voltar no menu de LOGIN e selecionar

o nível de usuário como SPECIAL USER:
3.9 Entrar novamente em SETTINGS:

3.10 Novamente entrar em GRID PARAM:

 3.11 No campo OUTPUT MODE,
selecionar uma das opções, conforme a
instalação:

 Three-phase three-wire
“3 fases de entrada
SEM neutro.”

 Three-phase four-wire
“3 fases de entrada
COM neutro.”

Pronto, esta selecionada a norma de operação ABNT NBR 16149, também selecionado
o ISOLATION MODE, e por fim o OUTPUT MODE.
