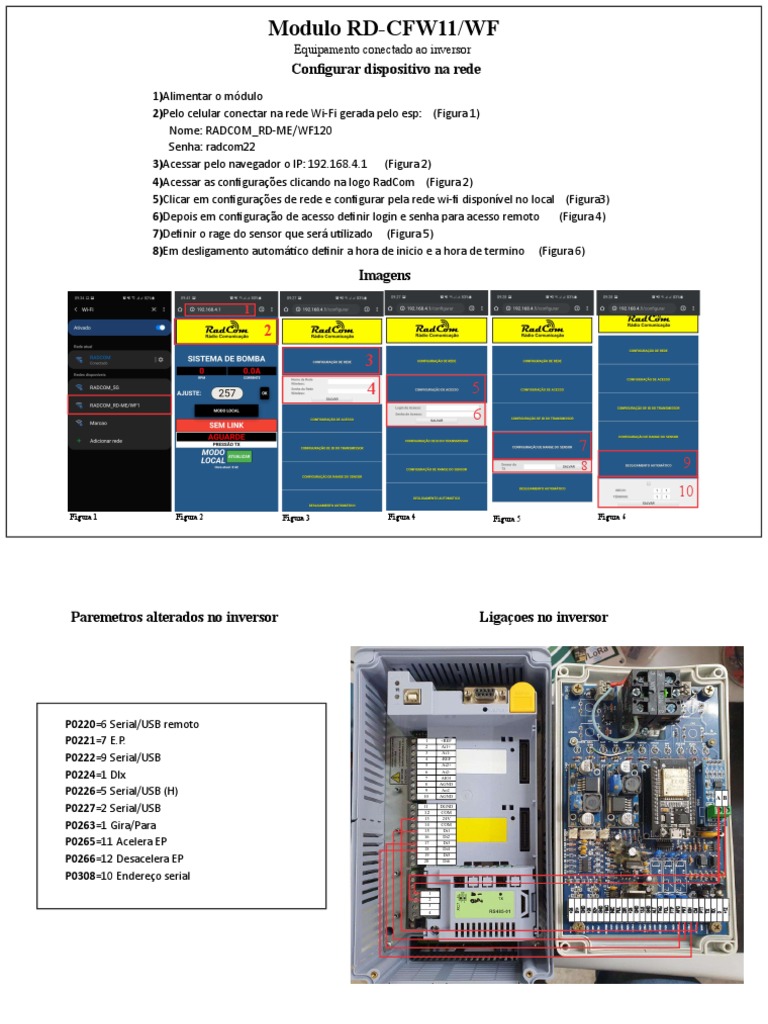

Modulo RD-CFW11/WF

Equipamento conectado ao inversor


Configurar dispositivo na rede
1)Alimentar o módulo
2)Pelo celular conectar na rede Wi-Fi gerada pelo esp: (Figura 1)
Nome: RADCOM_RD-ME/WF120
Senha: radcom22
3)Acessar pelo navegador o IP: 192.168.4.1 (Figura 2)
4)Acessar as configurações clicando na logo RadCom (Figura 2)
5)Clicar em configurações de rede e configurar pela rede wi-fi disponível no local (Figura3)
6)Depois em configuração de acesso definir login e senha para acesso remoto (Figura 4)
7)Definir o rage do sensor que será u lizado (Figura 5)
8)Em desligamento automá co definir a hora de inicio e a hora de termino (Figura 6)

Imagens

2
3
4 5
6
7
8 9
10
Figura 1 Figura 2 Figura 3 Figura 4 Figura 5 Figura 6
Paremetros alterados no inversor Ligaçoes no inversor

P0220=6 Serial/USB remoto


P0221=7 E.P. 1
2
+REF
Ai1+

P0222=9 Serial/USB
3 Ai1-
4 -REF
5 Ai2+

P0224=1 DIx 6
7
Ai2-
AIO1
8 AGND

P0226=5 Serial/USB (H) 9


10
Ao2
AGND A B
P0227=2 Serial/USB 11
12
DGND
COM
13 24V
P0263=1 Gira/Para 14
15
COM
Di1

P0265=11 Acelera EP
16 Di2
17 Di3
18 Di4

P0266=12 Desacelera EP 19
20
Di5
Di6

P0308=10 Endereço serial


1
2
3
4
Modulo RD-2EA-ID/LR
Equipamento com painel solar conectado no sensor
Configurar dispositivo
1)Alimentar o módulo
2)Pelo celular conectar na rede Wi-Fi gerada pelo esp: (Figura 1)
Nome: TX2SAV6ESP-120
Senha: radcom22
3)Acessar pelo navegador o IP: 192.168.4.1 (Figura 2)
4)Acessar as configurações clicando na logo RadCom (Figura 2)
5)Definir o rage do sensor que será u lizado (Figura3)
6)Em segurança sobre pressão definir a pressão máxima e tempo de sobre pressão (Figura 4)

Imagens

3
4
5

1 6

Figura 1 Figura 2 Figura 3 Figura 4


Esquema de ligação do modulo 4a20 com painel solar

Painel solar

Bateria 12V

Controlador
de carga

0 127 220 12VAC12VAC


Operação
+ normal

5000 2000

Ptt Sinal 0 +12

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15

VAC 0 VAC +24V +EA+EV Gnd +24V +EA +EV Gnd SINAL 0V +12V

Amar.
+24 +EA Azul
Marrom

Sensor Antena
4 a 20mA
Colocando em funcionamento
Em modo remoto
1)Com os módulos configurados e ligados
2)Deixar a chave do módulo do inversor em modo remoto
3)Acessar o site : Radcom.ind.br/tangara
4)Digitar usuário e senha que foi definido na etapa de configuração
5)Ao acessar o site aparecerá da seguinte forma (Figura 1)
Em modo local
1)Com os módulos configurados e ligados
2)Deixar a chave do módulo do inversor em modo local
3)Ligar pelo botão liga do módulo
4)Acelerar pelos botões do módulo
5)Deligar pelo botão desliga do módulo

Visualização da
rotação e corrente

Ajuste de rotação
do motor

Botao para
ligar a bomba

Visualização da
pressão

Figura 1
