No trânsito, a vida vem primeiro.

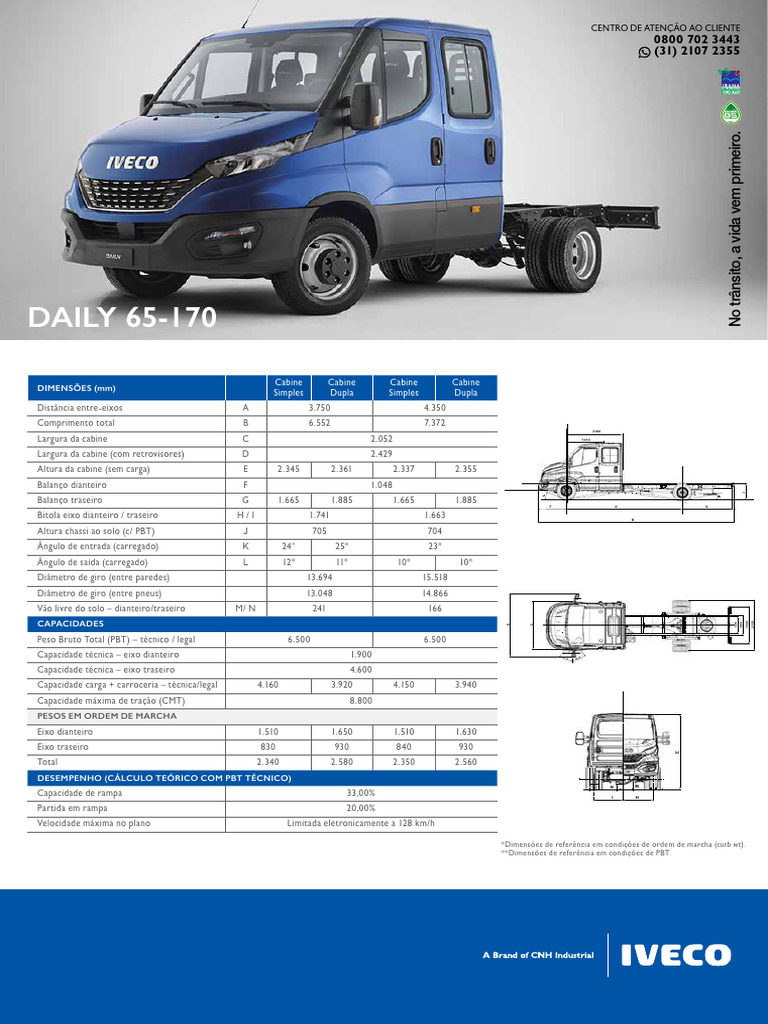

DAILY 65-170
1 2 3 4 5 6 7 8

Cabine Cabine Cabine Cabine

A

DIMENSÕES (mm)
Simples Dupla Simples Dupla
Distância entre-eixos A 3.750 4.350
Comprimento total B 6.552 7.372
B

1 2 3
2160 4 5 6 7 8

Largura da cabine C 2.052 1410

Largura da cabine (com retrovisores) D 2.429 C

Altura da cabine (sem carga) E 2.345 2.361 2.337 2.355

Balanço dianteiro F 1.048 B

J
D

2160
Balanço traseiro G 1.665 1.885 1.665 1.885 1410
F A G

Bitola eixo dianteiro / traseiro H/I 1.741 1.663 C B

Altura chassi ao solo (c/ PBT) J 705 704 E

Ângulo de entrada (carregado) K 24° 25º 23º

J
D

Ângulo de saída (carregado) L 12º 11º 10º 10º

1598
2158
F A G

726
864
D

Diâmetro de giro (entre paredes) 13.694 15.518 B

Diâmetro de giro (entre pneus) 13.048 14.866

E

Vão livre do solo – dianteiro/traseiro M/ N 241 166

G

1 2 3 4 5 6 7 8 9 10 11 12

CAPACIDADES

1598
2158
726
864
D

Peso Bruto Total (PBT) – técnico / legal 6.500 6.500

A

Capacidade técnica – eixo dianteiro 1.900 G

Capacidade técnica – eixo traseiro 4.600 1 2 3 4 5 6 7 8

Capacidade carga + carroceria – técnica/legal

B
4.160 3.920 4.150 3.940
H

Capacidade máxima de tração (CMT) 2160 8.800

1410
PESOS EM ORDEM DE MARCHA 1 2 3 4 5 6 7 8

Eixo dianteiro C 1.510 1.650 1.510 1.630

Eixo traseiro 830 930 840 930
E

Total 2.340 2.580 2.350 2.560

DESEMPENHO (CÁLCULO TEÓRICO COM PBT TÉCNICO)


.
.
.
.
.
.

N M

Capacidade de rampa F
33,00%
A I H
G

Partida em rampa 20,00%

B

Velocidade máxima no plano Limitada eletronicamente a 128 km/h

E

*Dimensões de referência em condições de ordem de marcha (curb wt).

**Dimensões de referência em condições de PBT.

NOTES
1598
2158
726

:
864
D

Wheelbase 3750
Turning radius 6524 mm
Turning radius wall to wall 6847 mm

Wheelbase 4350
Turning radius 7433 mm
Turning radius wall to wall 7759 mm
.

G
M o d i f i c at io ns

All proprietary rights reserved by CNH Industrial N.V. and/or one of its subsidiaries. This drawing shall not be reproduced, or in any way utilized, for the manufacture
of the component or unit herein illustrated and must not be released to other parties, without written consent of the proprietor. Any infringement will be legally pursued.
.
.
.
.
.

STANDARDS mentioned: .
General rules Iveco Std.
10-2999

. . . .
S c a le
1:15 Material Standards Code No

. . . . . . .
CNHx n° . C . . . . . . .
. . . . . . .
n° . . . . . . . .
H
. . . . Mass (kg) Blank-No

. . . . 0.000 .
. . . . Designation Lexicon C o d e 143255
Nam e Date . . . .
Drawnby K.ALVES 18/04/2019 .. . . MODEL
Checkedby E.FALCAO 18/04/2019 A0 11FLF01125350 . . DA FIGURA - CHASSI-CABINE/CABINE DUPLA 65C
CAB
Index Modification Notice Code Date Nam e
Approved E.FALCAO Department E350
Model No Sheet

.
DAILY MY 19 5802730913 DA 55-9885
A0
Origin:
. Replaces
. Replaced by:
.
1 2 3 4 5 6 7 8 9 10 11 mm 0 10 20 30 40 50 60 70 80 90 100
 DAILY 65-170
MOTOR
Marca – ciclo / emissões FPT F1C DS – Ciclo Diesel / EGR – Proconve P7 (Euro 5) sem adição de ureia
Alimentação Turbo-intercooler, 4 tempos, 16 válvulas, injeção eletrônica Common Rail
Nº de cilindros / cilindrada / distribuição 4 cilindros linha / 2.998 cm³
Potência máxima 170 cv @ 3.500 rpm
Torque máxima 450 Nm @ 1.250 a 2.900 rpm
TRANSMISSÃO & EMBREAGEM
Transmissão – marca / modelo ZF 6S 480 VO (ZF EL55)
Tipo / número de marchas Transmissão mecânica, acionamento manual a cabo, 6 marchas sincronizadas à frente + 1 à ré
Relações de marcha 5,070 / 2,614 / 1,524 / 1,000 / 0,770 / 0,657 Ré: 4,823
Embreagem – marca / modelo / tipo Valeo 280 / monodisco a seco, material de atrito orgânico / acionamento hidráulico
Diâmetro do disco 280 mm
EIXOS
Traseiro – tração / tipo Tração traseira – eixo de simples redução
Marca / modelo DANA 286
Relações de redução 5,86:1
SUSPENSÕES
Dianteira – tipo Barras de torção, amortecedores telescópicos de dupla ação e barra estabilizadora
Marca/modelo Streparava QuatTor 5819
Traseira Molas semielípticas, amortecedores telescópicos de dupla ação e barra estabilizadora
CHASSI
Tipo Tipo escada com longarinas planas com perfil “C”, e travessas abauladas e rebitadas
Material Aço Fe E 420 (LNE 38 - NBR 6656)
DIREÇÃO
Marca / modelo BOSCH
Tipo Pinhão e cremalheira com acionamento hidráulico
FREIOS
A disco nas 4 rodas, com discos ventilados nas rodas dianteiras e maciços nas rodas traseiras. Com sistema
Freio de serviço de controlede estabilidade ESP + ABS + EBD, controle de tração e Hill Holder. Acionamento hidráulico,
servoassistido de duplo circuito
Freio de estacionamento Tambor com acionamento mecânico por cabos, atuando no eixo traseiro.
HHC – Hill Hold Control: mantém a pressão nos freios por 2 segundos, auxiliando na partida do veículo
HBA – Hydraulic Brake Assist: aumento da pressão do freio quando o pedal de freio for acionado de forma rápida,
reduzindo a distância de parada
HFC – Hydraulic Fading Compensation: sistema detecta condição anormal do sistema de freio e aumenta a pressão
do circuito até a intervenção do ABS
HRB – Hydraulic Rear Wheel Boost: no caso de uma frenagem de emergência, quando os freios dianteiros já estão
em controle de ABS, aumenta a pressão nos freios traseiros, aumentando a eficiência total da frenagem
ESP – Sistema de Controle de Estabilidade
EUC – Extended Understeering Control: no caso de o veículo perder aderência das rodas dianteiras
(sair de dianteira), atua intervindo no torque e no freio do veículo, aumentando sua capacidade de manobra
RMI – Roll Movement Intervention: amortece situações de rolagem perigosa durante a condução altamente dinâmica
ROM – Roll Over Mitigation: amortece situações de rolagem perigosa durante situações quase estacionárias
TSM – Trailer sway mitigation: detecta a presença de um reboque e adapta a estratégia de controle do ESP
de modo a não influenciar negativamente a dinâmica do sistema de reboque veicular
LAC – Adaptive Load Control: estima a distribuição de carga no veículo
RODAS E PNEUS
Rodas – tipo / dimensões Rodas de aço / 6,0" x 16,0" / rodado traseiro duplo
Pneus 225/75 R16,0
VOLUMES DE ABASTECIMENTO (litros)
Tanque de combustível 90 L (plástico)
Motor (cárter) 6,9 L
Transmissão 2,4 L
Sistema de arrefecimento 10,2 L
SISTEMA ELÉTRICO
Bateria 1 x 12 V x 100 Ah
Alternador 14V x 110A (14V x 150A p/ opção ar-condicionado)
CABINE
Tipo semiavançada, com estrutura em painéis de chapa de aço, fixada ao chassi por coxins el´sticos. Tratamento
cataforético anticorrosão e aplicação de materiais de isolamento acústico e antiabrasão.
ITENS DE SÉRIE
Trio elétrico (vidro + trava + espelho retrovisor) ESP 9 – Programa Eletrônico de Estabilidade Luzes diurnas (DRL)
Para-choque tripartido Cruise Control Coluna de direção regulável Rádio com Bluetooth
Porta-objetos nas portas, e painel Computador de bordo - -
ITENS OPCIONAIS
IV-L098 - NOVEMBRO/2020

Pacote conforto: ar-condicionado digital + Sistema multimídia + comando no

Air bag duplo
farol de neblina + grade cromada volante

As características técnicas, pesos, capacidades e dimensões são indicados somente como referência. Os valores reais podem ser diferentes dos indicados, em funções de atualizações, alterações técnicas
e/ou construtivas aplicadas a cada veículo em particular, assim como a composição dos itens de série e opcionais selecionados. A IVECO se reserva o direito de modificar essas informações sem prévio aviso.
As fotos e desenhos são meramente ilustrativos.
