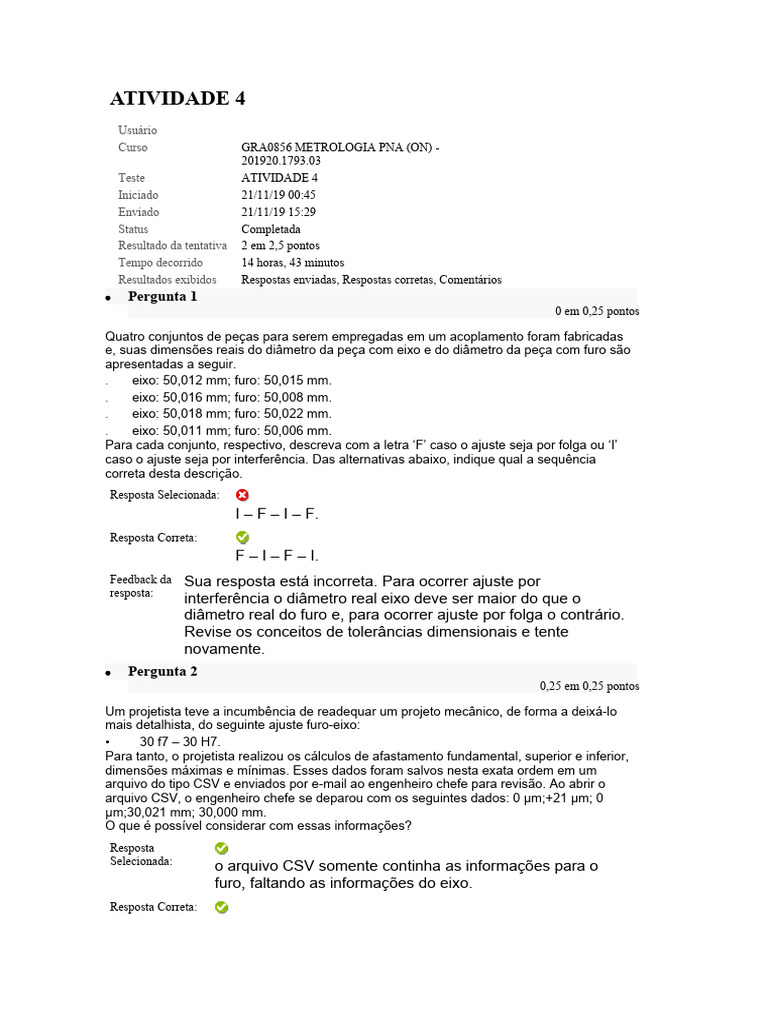

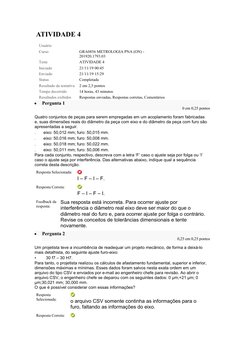

ATIVIDADE 4

Usuário
Curso GRA0856 METROLOGIA PNA (ON) -
201920.1793.03
Teste ATIVIDADE 4
Iniciado 21/11/19 00:45
Enviado 21/11/19 15:29
Status Completada
Resultado da tentativa 2 em 2,5 pontos
Tempo decorrido 14 horas, 43 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
 Pergunta 1
0 em 0,25 pontos

Quatro conjuntos de peças para serem empregadas em um acoplamento foram fabricadas

e, suas dimensões reais do diâmetro da peça com eixo e do diâmetro da peça com furo são
apresentadas a seguir.
. eixo: 50,012 mm; furo: 50,015 mm.
. eixo: 50,016 mm; furo: 50,008 mm.
. eixo: 50,018 mm; furo: 50,022 mm.
. eixo: 50,011 mm; furo: 50,006 mm.
Para cada conjunto, respectivo, descreva com a letra ‘F’ caso o ajuste seja por folga ou ‘I’
caso o ajuste seja por interferência. Das alternativas abaixo, indique qual a sequência
correta desta descrição.
Resposta Selecionada:
I – F – I – F.
Resposta Correta:
F – I – F – I.
Feedback da Sua resposta está incorreta. Para ocorrer ajuste por
resposta:
interferência o diâmetro real eixo deve ser maior do que o
diâmetro real do furo e, para ocorrer ajuste por folga o contrário.
Revise os conceitos de tolerâncias dimensionais e tente
novamente.
 Pergunta 2
0,25 em 0,25 pontos

Um projetista teve a incumbência de readequar um projeto mecânico, de forma a deixá-lo

mais detalhista, do seguinte ajuste furo-eixo:
• 30 f7 – 30 H7.
Para tanto, o projetista realizou os cálculos de afastamento fundamental, superior e inferior,
dimensões máximas e mínimas. Esses dados foram salvos nesta exata ordem em um
arquivo do tipo CSV e enviados por e-mail ao engenheiro chefe para revisão. Ao abrir o
arquivo CSV, o engenheiro chefe se deparou com os seguintes dados: 0 µm;+21 µm; 0
µm;30,021 mm; 30,000 mm.
O que é possível considerar com essas informações?
Resposta
Selecionada:
o arquivo CSV somente continha as informações para o
furo, faltando as informações do eixo.
Resposta Correta:

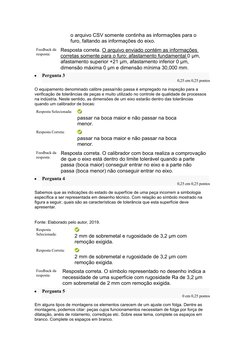

 o arquivo CSV somente continha as informações para o
furo, faltando as informações do eixo.
Feedback da Resposta correta. O arquivo enviado contém as informações
resposta:
corretas somente para o furo: afastamento fundamental 0 µm,
afastamento superior +21 µm, afastamento inferior 0 µm,
dimensão máxima 0 µm e dimensão mínima 30,000 mm.
 Pergunta 3
0,25 em 0,25 pontos

O equipamento denominado calibre passa/não passa é empregado na inspeção para a

verificação de tolerâncias de peças e muito utilizado no controle de qualidade de processos
na indústria. Neste sentido, as dimensões de um eixo estarão dentro das tolerâncias
quando um calibrador de bocas:
Resposta Selecionada:
passar na boca maior e não passar na boca
menor.
Resposta Correta:
passar na boca maior e não passar na boca
menor.
Feedback da Resposta correta. O calibrador com boca realiza a comprovação
resposta:
de que o eixo está dentro do limite tolerável quando a parte
passa (boca maior) conseguir entrar no eixo e a parte não
passa (boca menor) não conseguir entrar no eixo.
 Pergunta 4
0,25 em 0,25 pontos

Sabemos que as indicações do estado de superfície de uma peça incorrem a simbologia

específica a ser representada em desenho técnico. Com relação ao símbolo mostrado na
figura a seguir, quais são as características de tolerância que esta superfície deve
apresentar.

Fonte: Elaborado pelo autor, 2019.

Resposta
Selecionada:
2 mm de sobremetal e rugosidade de 3,2 µm com
remoção exigida.
Resposta Correta:
2 mm de sobremetal e rugosidade de 3,2 µm com
remoção exigida.
Feedback da Resposta correta. O símbolo representado no desenho indica a
resposta:
necessidade de uma superfície com rugosidade Ra de 3,2 µm
com sobremetal de 2 mm com remoção exigida.
 Pergunta 5
0 em 0,25 pontos

Em alguns tipos de montagens os elementos carecem de um ajuste com folga. Dentre as

montagens, podemos citar: peças cujos funcionamentos necessitam de folga por força de
dilatação, anéis de rolamento, corrediças etc. Sobre esse tema, complete os espaços em
branco. Complete os espaços em branco.

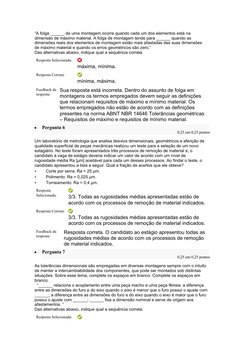

“A folga ______ de uma montagem ocorre quando cada um dos elementos está na
dimensão de máximo material. A folga de montagem tende para ______ quando as
dimensões reais dos elementos de montagem estão mais afastadas das suas dimensões
de máximo material e quando os erros geométricos são zero.”
Das alternativas abaixo, indique qual a sequência correta.
Resposta Selecionada:
máxima, mínima.
Resposta Correta:
mínima, máxima.
Feedback da Sua resposta está incorreta. Dentro do assunto de folga em
resposta:
montagens os termos empregados devem seguir as definições
que relacionam requisitos de máximo e mínimo material. Os
termos empregados não estão de acordo com as definições
presentes na norma ABNT NBR 14646 Tolerâncias geométricas
– Requisitos de máximo e requisitos de mínimo material.
 Pergunta 6
0,25 em 0,25 pontos

Um laboratório de metrologia que analisa desvios dimensionais, geométricos e aferição de

qualidade superficial de peças mecânicas realizou um teste para a seleção de um novo
estagiário. No teste foram apresentados três processos de remoção de material e, o
candidato à vaga de estágio deveria indicar um valor de acordo com um nível de
rugosidade média Ra [µm] aceitável para cada um desses processos. Ao findar o teste, o
candidato apresentou a lista a seguir. Qual a fração de acertos que ele obteve?
• Corte por serra: Ra = 25 µm.
• Polimento: Ra = 0,025 µm.
• Torneamento: Ra = 0,4 µm.
Resposta
Selecionada:
3/3. Todas as rugosidades médias apresentadas estão de
acordo com os processos de remoção de material indicados.
Resposta Correta:
3/3. Todas as rugosidades médias apresentadas estão de
acordo com os processos de remoção de material indicados.
Feedback da Resposta correta. O candidato ao estágio apresentou todas as
resposta:
rugosidades médias de acordo com os processos de remoção
de material indicados.
 Pergunta 7
0,25 em 0,25 pontos

As tolerâncias dimensionais são empregadas em diversas montagens sempre com o intuito

de manter a intercambiabilidade dos componentes, que pode ser montados sob distintas
situações. Sobre esse tema, complete os espaços em branco. Complete os espaços em
branco.
“______ relaciona o acoplamento entre uma peça macho e uma peça fêmea; a diferença
entre as dimensões do furo e do eixo quando o eixo é menor que o furo possui o ajuste com
______; a diferença entre as dimensões do furo e do eixo quando o eixo é maior que o furo
possui o ajuste com ______; ______ fixa a dimensão nominal e serve de origem aos
afastamentos. ”
Das alternativas abaixo, indique qual a sequência correta.
Resposta Selecionada:

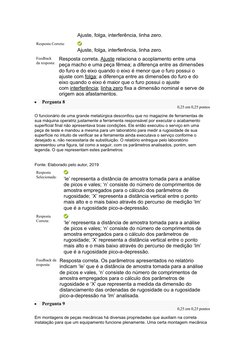

 Ajuste, folga, interferência, linha zero.
Resposta Correta:
Ajuste, folga, interferência, linha zero.
Feedback Resposta correta. Ajuste relaciona o acoplamento entre uma
da resposta:
peça macho e uma peça fêmea; a diferença entre as dimensões
do furo e do eixo quando o eixo é menor que o furo possui o
ajuste com folga; a diferença entre as dimensões do furo e do
eixo quando o eixo é maior que o furo possui o ajuste
com interferência; linha zero fixa a dimensão nominal e serve de
origem aos afastamentos.
 Pergunta 8
0,25 em 0,25 pontos

O funcionário de uma grande metalúrgica desconfiou que no magazine de ferramentas de

sua máquina operatriz justamente a ferramenta responsável por executar o acabamento
superficial final não apresentava boas condições. Ele então executou o serviço em uma
peça de teste e mandou a mesma para um laboratório para medir a rugosidade de sua
superfície no intuito de verificar se a ferramenta ainda executava o serviço conforme o
desejado e, não necessitaria de substituição. O relatório entregue pelo laboratório
apresentou uma figura, tal como a seguir, com os parâmetros analisados, porém, sem
legenda. O que representam estes parâmetros:

Fonte: Elaborado pelo autor, 2019

Resposta
Selecionada:
‘le’ representa a distância de amostra tomada para a análise
de picos e vales; ‘n’ consiste do número de comprimentos de
amostra empregados para o cálculo dos parâmetros de
rugosidade; ‘X’ representa a distância vertical entre o ponto
mais alto e o mais baixo através do percurso de medição ‘lm’
que é a rugosidade pico-a-depressão.
Resposta
Correta:
‘le’ representa a distância de amostra tomada para a análise
de picos e vales; ‘n’ consiste do número de comprimentos de
amostra empregados para o cálculo dos parâmetros de
rugosidade; ‘X’ representa a distância vertical entre o ponto
mais alto e o mais baixo através do percurso de medição ‘lm’
que é a rugosidade pico-a-depressão.
Feedback da Resposta correta. Os parâmetros apresentados no relatório
resposta:
indicam ‘le’ que é a distância de amostra tomada para a análise
de picos e vales, ‘n’ consiste do número de comprimentos de
amostra empregados para o cálculo dos parâmetros de
rugosidade e ‘X’ que representa a medida da dimensão do
distanciamento das ordenadas de rugosidade ou a rugosidade
pico-a-depressão na ‘lm’ analisada.
 Pergunta 9
0,25 em 0,25 pontos

Em montagens de peças mecânicas há diversas propriedades que auxiliam na correta

instalação para que um equipamento funcione plenamente. Uma certa montagem mecânica
exige que seus componentes tenham as propriedades paralelismo, perpendicularidade e
inclinação consideradas. Neste caso, o desenho mecânico da montagem deve comtemplar
qual tipo de tolerância?
Resposta Selecionada:
orientação.
Resposta Correta:
orientação.
Feedback da Resposta correta. A tolerância de orientação contempla as
resposta:
propriedades paralelismo, perpendicularidade e inclinação de
peças ou de montagem de peças e, é de suma importância em
desenhos mecânicos.
 Pergunta 10
0,25 em 0,25 pontos

Os equipamentos denominados calibres tampão são tipicamente empregados na inspeção

de furos, sejam eles cilíndricos ou não, roscados ou não. Eles são fabricados com materiais
de alta resistência mecânica no intuito de aumentar sua vida útil. No caso da aferição do
diâmetro de um furo cilíndrico não roscado, essa dimensão estará dentro das tolerâncias
quando o calibrador tampão (passa/não passa):
Resposta Selecionada:
passar o diâmetro menor e não passar o diâmetro
maior.
Resposta Correta:
passar o diâmetro menor e não passar o diâmetro
maior.
