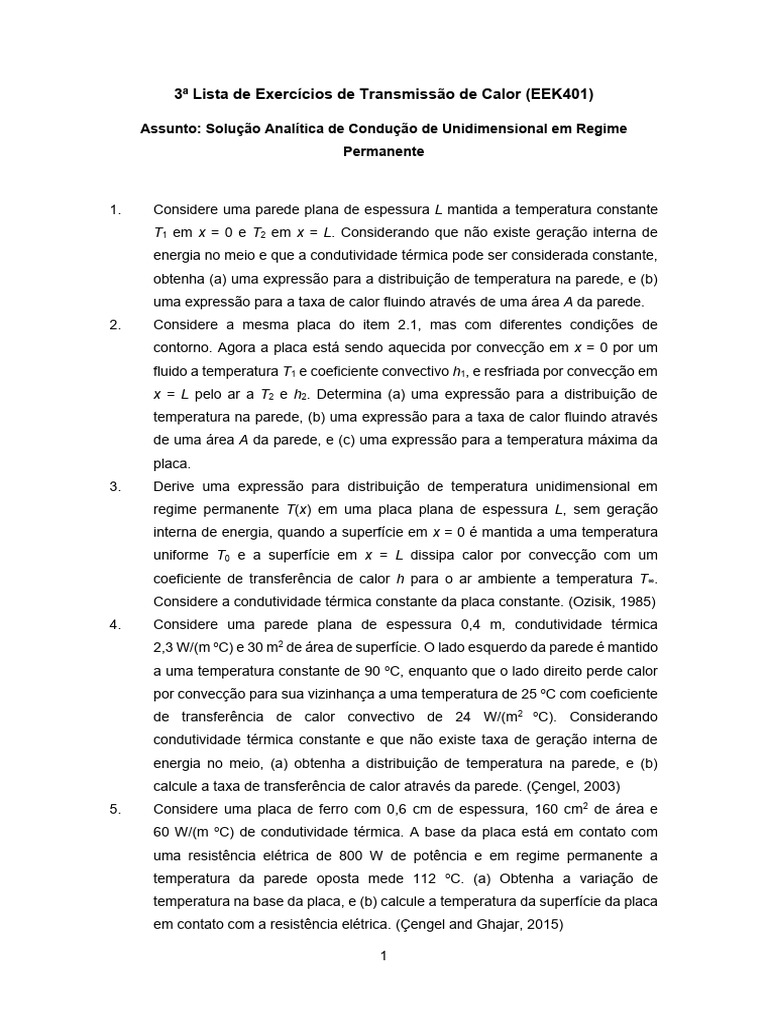

3ª Lista de Exercícios de Transmissão de Calor (EEK401)

Assunto: Solução Analítica de Condução de Unidimensional em Regime

Permanente

1. Considere uma parede plana de espessura L mantida a temperatura constante

T1 em x = 0 e T2 em x = L. Considerando que não existe geração interna de
energia no meio e que a condutividade térmica pode ser considerada constante,
obtenha (a) uma expressão para a distribuição de temperatura na parede, e (b)
uma expressão para a taxa de calor fluindo através de uma área A da parede.
2. Considere a mesma placa do item 2.1, mas com diferentes condições de
contorno. Agora a placa está sendo aquecida por convecção em x = 0 por um
fluido a temperatura T1 e coeficiente convectivo h1, e resfriada por convecção em
x = L pelo ar a T2 e h2. Determina (a) uma expressão para a distribuição de
temperatura na parede, (b) uma expressão para a taxa de calor fluindo através
de uma área A da parede, e (c) uma expressão para a temperatura máxima da
placa.
3. Derive uma expressão para distribuição de temperatura unidimensional em
regime permanente T(x) em uma placa plana de espessura L, sem geração
interna de energia, quando a superfície em x = 0 é mantida a uma temperatura
uniforme T0 e a superfície em x = L dissipa calor por convecção com um
coeficiente de transferência de calor h para o ar ambiente a temperatura T∞.
Considere a condutividade térmica constante da placa constante. (Ozisik, 1985)
4. Considere uma parede plana de espessura 0,4 m, condutividade térmica
2,3 W/(m oC) e 30 m2 de área de superfície. O lado esquerdo da parede é mantido
a uma temperatura constante de 90 oC, enquanto que o lado direito perde calor
por convecção para sua vizinhança a uma temperatura de 25 oC com coeficiente
de transferência de calor convectivo de 24 W/(m2 o
C). Considerando
condutividade térmica constante e que não existe taxa de geração interna de
energia no meio, (a) obtenha a distribuição de temperatura na parede, e (b)
calcule a taxa de transferência de calor através da parede. (Çengel, 2003)
5. Considere uma placa de ferro com 0,6 cm de espessura, 160 cm2 de área e
60 W/(m oC) de condutividade térmica. A base da placa está em contato com
uma resistência elétrica de 800 W de potência e em regime permanente a
temperatura da parede oposta mede 112 oC. (a) Obtenha a variação de
temperatura na base da placa, e (b) calcule a temperatura da superfície da placa
em contato com a resistência elétrica. (Çengel and Ghajar, 2015)

1
6. O vidro traseiro de um automóvel possui 4 mm de espessura e é desembaçado
pela passagem de ar quente sobre a sua superfície interna. Se o ar quente está
a 40 oC e o coeficiente de transferência de calor convectivo corresponde a 30
W/(m2 K), quais são as temperaturas das superfícies interna e externa do vidro,
se a temperatura do ar ambiente externo for de -10 oC e o coeficiente convectivo
associado for de 65 W/(m2 K). (Incropera et al., 2008)
7. (a) Derive uma expressão para distribuição de temperatura unidimensional em
regime permanente T(x) em uma placa plana de espessura L. Existe geração
interna de energia a uma taxa volumétrica constante de ġ 0 .W/m3, quando a
superfície em x = 0 é mantida isolada termicamente e a superfície em x = L é
mantida a uma temperatura igual 0. Considere a condutividade térmica constante
da placa constante. (b) Obtenha a relação para a temperatura da superfície
isolada. (c) Calcule a temperatura da superfície isolada para k = 40 W/(m oC), ġ 0
= 106 W/m3 e L = 0,1 m. (Ozisik, 1985)
8. Uma placa de aço de 5 cm de espessura e condutividade térmica de 20 W/(m oC)
é sujeita a um fluxo térmico uniforme de 600 W/m2 em uma de suas superfícies
e dissipa calor por convecção com um coeficiente de transferência de 80 W/(m2
o
C) em sua outra superfície para o ar ambiente a 25 oC. Qual a temperatura da
superfície dissipando calor por convecção? (Ozisik, 1985)
9. As paredes de uma geladeira são tipicamente construídas com uma camada de
isolante entre dois painéis de folhas de metal. Considere uma parede feita com
isolante de fibra de vidro, com condutividade térmica de 0,046 W/(m K) e
espessura de 50 mm, e painéis de aço, cada um com condutividade térmica de
60 W/(m K) e espessura de 3 mm. Com a parede separando ar refrigerado a 4
o
C do ar ambiente a 25 oC, determine o ganho de calor por unidade de área
superficial. Os coeficientes associados à convecção natural nas superfícies
interna e externa podem ser aproximados por 5 W /(m2 K). (Incropera et al., 2008)
10. Um elemento de combustível nuclear, com espessura 2L, é coberto com um
revestimento de aço com espessura b. A energia gerada no interior do
combustível nuclear, a uma taxa volumétrica uniforme ġ 0 , é removida por um
fluido a T∞, que se encontra em contato com uma das superfícies e é
caracterizado por um coeficiente convectivo h. A outra superfície encontra-se
isolada termicamente. O combustível e o aço possuem condutividades térmicas
kc e ka, respectivamente. (a) Obtenha uma equação para a distribuição de
temperaturas T(x) no combustível nuclear. Expresse seus resultados em termos

2
 de ġ 0 , kc, ka, L, b, h e T∞. (b) Esboce a distribuição de temperaturas para o sistema
inteiro. (Incropera et al., 2008)
11. Uma parede plana, com espessura de 0,1 m e condutividade térmica de 25 W/(m
K), apresenta uma taxa volumétrica de geração de energia uniforme de 0,3
MW/m3 e está isolada em um de seus lados, enquanto o outro encontra-se
exposto a um fluido a 92 oC. O coeficiente de transferência de calor por
convecção entre a parede e o fluido é de 500 W/(m2 K). Determine a temperatura
máxima na parede. (Incropera et al., 2008)
12. Seja a condução unidimensional em uma parede plana composta formada por
camadas dos materiais A, B e C. As superfícies externas dos materiais A e C
estão expostas a um fluido a 25 oC com um coeficiente convectivo de 100 W/(m2
K). Na parede intermediária B há uma geração uniforme de energia a uma taxa
ġ B , enquanto que não existe geração nas paredes A e C. As temperaturas na
interface entre os materiais A e B é de T1 = 261 oC, enquanto que na interface
entre os materiais B e C a temperatura é de T2 = 211 oC. O contato entre as
paredes pode ser considerado ideal. (a) Determine a taxa volumétrica de geração
de energia ġ B e a condutividade térmica kB. (b) Represente graficamente a
distribuição de temperaturas mostrando suas características importantes.
(Incropera et al., 2008)
13. Uma vareta cilíndrica longa com 5 cm de raio e 10 W/(m oC) de condutividade
térmica é formada por um material radioativo que gera energia a uma taxa
volumétrica uniforme de 3 x 105 W/m3. A vareta é resfriada em sua superfície
externa por convecção para o ar ambiente a 50 oC com um coeficiente de
transferência de calor de 60 W/(m2 oC). Determine a temperatura no centro e na
superfície externa do cilindro (Ozisik, 1985)
14. Um fio elétrico possui raio de 1 mm, condutividade térmica de 25 W/(m oC) e é
aquecido pela passagem de uma corrente elétrica, a qual acarreta numa taxa
volumétrica de geração de energia no fio de 2 x 109 W/m3. Considerando regime
permanente, obtenha a diferença de temperatura entre a linha de centro e a
superfície externa do fio se a superfície externa for mantida a uma temperatura
constante. (Ozisik, 1985)
15. Energia é gerada a uma taxa volumétrica uniforme de 4 x 108 W/m3 em uma haste
cilíndrica de cobre com 0,5 cm de raio e 386 W/(m oC) de condutividade térmica.
A haste é resfriada por convecção em sua superfície cilíndrica para o ar ambiente
a 30 oC com um coeficiente de transferência de calor de 2 kW/(m o
C).

3
 Considerando regime permanente, calcule a temperatura da superfície da haste.
(Ozisik, 1985)
16. Considere um cilindro de raio interno r = a e raio externo r = b. O cilindro é
aquecido por um fluxo de calor qa’’ em r = a, enquanto é resfriado por convecção
em r = b através da troca por convecção a temperatura Tb e com um coeficiente
convectivo hb. Considerando que não existe geração interna de energia no meio,
obtenha (a) uma expressão para a distribuição de temperatura na parede, (b)
uma expressão para a taxa de calor fluindo através da parede, e (c) a localização
onde a temperatura da placa é máxima.
17. Uma tubulação de vapor com 0,12 m de diâmetro externo está isolada
termicamente por uma camada de silicato de cálcio. Se o isolante possui uma
espessura de 20 mm e as suas superfícies interna e externa são mantidas a 800
K e 490 K, respectivamente, calcule a perda de calor por unidade de comprimento
da tubulação. (Incropera et al., 2008)
18. Considere um longo fio com 0,3 cm de raio e 18 W/(m oC) de condutividade
térmica, o qual é uniformemente aquecido por uma taxa volumétrica de geração
de energia de 1,5 W/cm3. O fio é coberto por uma camada de 0,4 cm de
espessura de um plástico com condutividade térmica de 1,8 W/(m oC). A
superfície externa do plástico troca calor por convecção com o ar ambiente a 25
o
C com um coeficiente de transferência de calor combinado de 14 W/(m2 oC).
Considerando regime permanente e transferência de calor unidimensional,
determine (a) a temperatura no centro do fio, e (b) a temperatura na interface
entre o fio e a cobertura plástica. (Çengel, 2003)
19. Considere uma casca cilíndrica de comprimento L, raio interno a e raio externo
b, com uma condutividade térmica dada por, k(T) = k0(1 + βT2), onde k0 e β são
constantes. A superfície interna da casca é mantida a uma temperatura constante
Ta, enquanto que a superfície externa é mantida a uma temperatura constante
Tb. Considerando transferência de calor unidimensional em regime permanente,
obtenha uma relação para a taxa de transferência de calor através da casca.
(Çengel, 2003)
20. (a) Determine a distribuição de temperatura em regime permanente T(r) em uma
esfera sólida de raio b, na qual calor é gerado a uma taxa volumétrica uniforme
de ġ 0 W/m3, enquanto dissipa calor por sua superfície por convecção para um
meio a T∞ com um coeficiente de transferência de calor h. (b) Determine as
expressões para a temperatura no centro da esfera e para o fluxo térmico na
superfície da esfera. (Ozisik, 1985)

4
21. Desenvolva uma expressão para a distribuição de temperatura em regime
permanente T(r) em uma esfera oca, a ≤ r ≤ b, na qual calor é gerado a uma taxa
volumétrica uniforme de ġ 0 W/m3, e suas superfícies de contorno em r = a e r =
b são mantidas a mesma temperatura uniforme T0. (Ozisik, 1985)
22. Considere uma esfera de material radiativo com 4 cm de raio que gera calor a
uma taxa volumétrica constante de 4 x 107 W/m3. O calor gerado é dissipado
permanentemente para o ambiente. A superfície da esfera é mantida a uma
temperatura uniforme de 80 oC e a condutividade térmica da esfera é de 15 W/(m
o
C). Considerando transferência de calor unidimensional em regime permanente,
(a) obtenha uma relação para a variação de temperatura na esfera, e (b)
determine a temperatura no centro da esfera. (Çengel, 2003)
23. A superfície interna de uma esfera oca de raio a está sujeita a um fluxo térmico
qa’’ W/m2, e sua superfície externa de raio b é mantida a uma temperatura zero.
Não existe geração interna dentro do meio e sua condutividade térmica k é
constante. (a) Desenvolva uma expressão para a distribuição de temperatura em
regime permanente T(r) na esfera e para a temperatura na superfície interna. (c)
Se os raios interno e externo forem, respectivamente, 4 cm e 8 cm, e a
condutividade térmica for de 50 W/(m oC), determine o fluxo térmico qa’’
necessário para manter a superfície interna a 100 oC, enquanto que a superfície
externa está a 0 oC. (Ozisik, 1985)
24. Considere uma casca esférica de alumínio com 2 cm de raio interno, 6 cm de raio
externo e condutividade térmica de 200 W/(m oC). A superfície interna é mantida
a uma temperatura uniforme de 100 oC, enquanto que a superfície externa
dissipa calor por convecção com um coeficiente de transferência de calor de 80
W/(m2 oC) para o ar ambiente a 20 oC. Calcule (a) a temperatura da superfície
externa da esfera, e (b) a taxa de transferência de calor da esfera. (Ozisik, 1985)

5
 3ª Lista de Exercícios de Transmissão de Calor (EEK401) - Gabarito

Assunto: Solução Analítica de Condução de Unidimensional em Regime

Permanente

(T2 −T1 ) (T1−T2)

1. (a) T(x) = x + T1; (b) Q̇ x = kA L
L
x(T2 −T1 ) + LT1 + k (T1 ⁄h2 − T2 ⁄h1 ) (T1−T2)
2. (a) T(x) = −1 −1 ; (b) Q̇ x = A ; (c) Tmáx = T1
k (h1 − h2 ) + L 1⁄h1 − 1⁄h2 + L⁄k

xh(T∞ −To )
3. T(x) = + To
k +hL

4. (a) T(x) = 90 − 131,1 x; (b) 9,045 kW

5. (a) 5 oC/m, e (b) 117 oC.
6. TS,int = 7,7 oC; TS,ext = 4,9 oC
ġ ġ
7. (a) T(x) = 2 0k (L2 − x2 ); (b) T(x = 0) = 2 0k L2 ; (c) 125 oC

8. 32,5 oC.
9. 14,1 W/m2
ġ ġ 0 L 2b 2 3 L
10. (a) T(x) = − 2 k0 x2 − x + ġ 0 L ( k + h + 2 k );
c kc a c

(b)

11. 212 oC.

12. (a) ġ B = 4,0 x 106 W/m3, kB = 15,3W/(m K).
(b)

6
13. T(r = 0) = 193,8 oC; T(r = 0,05 m) = 175 oC
14. 20 oC.
15. 530 oC.
1 ln[b⁄r]
16. (a) T(r) = q′′
a a (b h + ) + Tb , (b) Q̇ r = 2πaLq′′
a (c) r = 0.
b k

17. 603 W/m.

18. (a) 97,1 oC; (b) 97,3 oC.
(Ta−Tb) Ta+Tb Ta+Tb 2
19. Q̇ = −2πkmédio L ln[b⁄a] , onde kmédio = k (T = 2 ) = ko [1 + β ( 2 ) ]
ġ ġ
20. (a) T(r) = 6 h0 k (b2 h + 2bk − hr2 ) + T∞ ; (b) T(0) = 6 h0k (b2 h + 2bk) + T∞ , e
2
bġ 0
q′′
r
(b) =
3
ġ 0 (a−r)(r−b)(a+b+r)
21. T(r) = + To
6 kr

22. (a) T(r) = 791,111 − 444,444 r2 , e (b) 791,111 oC

( b− r) ( b− a)
23. (a) T(r) = a2 q′′
a ; (b) T(a) = a2 q′′
a (c) 250.000 W/m2
bkr bkr

24. (a) 96,3 oC; (b) 276,27 W
