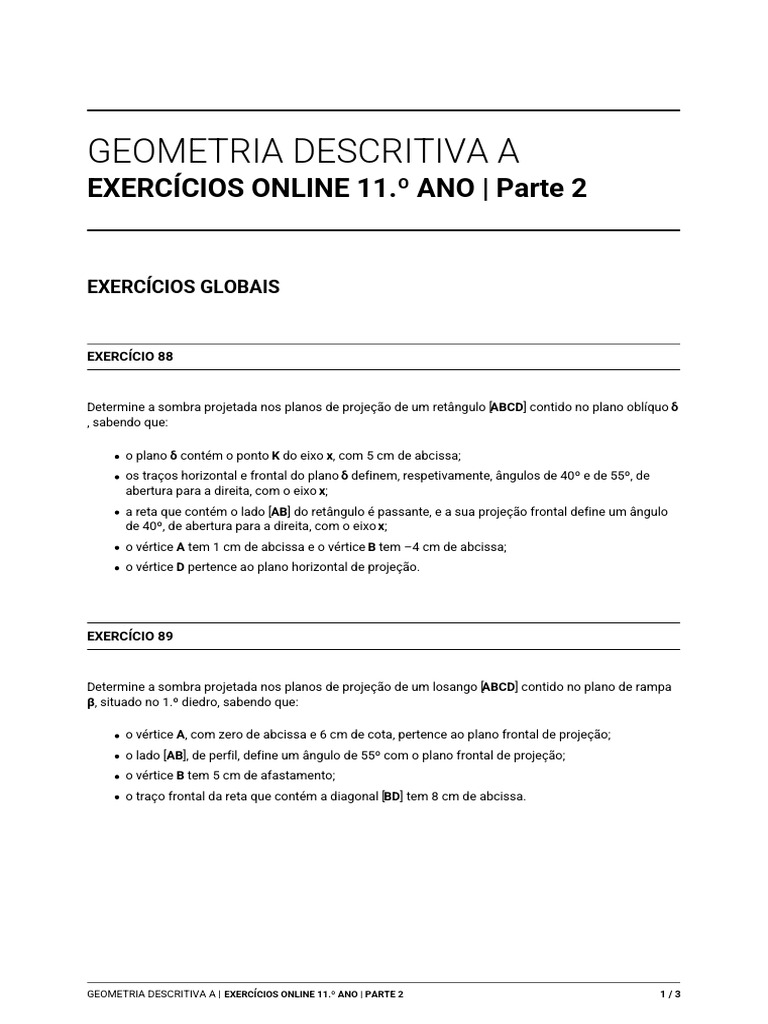

GEOMETRIA DESCRITIVA A
EXERCÍCIOS ONLINE 11.º ANO | Parte 2
EXERCÍCIOS GLOBAIS
EXERCÍCIO 88
Determine a sombra projetada nos planos de projeção de um retângulo [ABCD] contido no plano oblíquo δ
, sabendo que:
o plano δ contém o ponto K do eixo x, com 5 cm de abcissa;
os traços horizontal e frontal do plano δ definem, respetivamente, ângulos de 40º e de 55º, de
abertura para a direita, com o eixo x;
a reta que contém o lado [AB] do retângulo é passante, e a sua projeção frontal define um ângulo
de 40º, de abertura para a direita, com o eixo x;
o vértice A tem 1 cm de abcissa e o vértice B tem –4 cm de abcissa;
o vértice D pertence ao plano horizontal de projeção.
EXERCÍCIO 89
Determine a sombra projetada nos planos de projeção de um losango [ABCD] contido no plano de rampa
β, situado no 1.º diedro, sabendo que:
o vértice A, com zero de abcissa e 6 cm de cota, pertence ao plano frontal de projeção;
o lado [AB], de perfil, define um ângulo de 55º com o plano frontal de projeção;
o vértice B tem 5 cm de afastamento;
o traço frontal da reta que contém a diagonal [BD] tem 8 cm de abcissa.
GEOMETRIA DESCRITIVA A | EXERCÍCIOS ONLINE 11.º ANO | PARTE 2 1/3
EXERCÍCIO 90
Determine as sombras, própria e projetada nos planos de projeção, de um prisma oblíquo de bases
quadradas, sabendo que:
as bases do prisma estão contidas em planos frontais, com 2 cm e 8 cm de afastamento;
o vértice A, com 2,5 cm de abcissa, pertence ao plano horizontal de projeção e à base de menor
afastamento [ABCD];
a diagonal [AC] é vertical e o vértice C tem 7 cm de cota;
as projeções frontais das arestas laterais do prisma definem ângulos de 45º, de abertura para a
direita, com o eixo x;
o vértice C' da aresta lateral [CC'] tem zero de abcissa.
EXERCÍCIO 91
Represente uma pirâmide hexagonal regular de base de perfil, situada no 1.º diedro, de acordo com os
dados abaixo apresentados.
Utilizando a direção luminosa convencional, determine a sombra própria da pirâmide e a sua sombra real
projetada nos planos de projeção.
Dados
os pontos A (0; 3; 0) e B (0; 6,5; 0) são dois vértices consecutivos do hexágono da base;
o vértice principal da pirâmide, V, fica situado 7 cm à direita do plano da base.
Exame Nacional de Geometria Descritiva A, 2005
EXERCÍCIO 92
Determine as sombras, própria e projetada nos planos de projeção, de um cone oblíquo de base circular.
Considere a direção luminosa convencional.
Dados
a base pertence a um plano frontal e tem 4 cm de raio;
o centro da base é o ponto O (0; 6; 10);
o vértice do sólido é o ponto V (–1; 1; 9).
Exame Nacional de Geometria Descritiva, 1989 (adaptado)
GEOMETRIA DESCRITIVA A | EXERCÍCIOS ONLINE 11.º ANO | PARTE 2 2/3
EXERCÍCIO 93
Determine as sombras, própria e projetada nos planos de projeção, de um cilindro oblíquo de bases
circulares. Considere a direção luminosa convencional.
Dados
uma das bases do cilindro está contida no plano horizontal de projeção e o seu centro é o pontoO
(0; 8,5; 0);
os pontos M (–4; 8,5; 0) e N (–6; 9,5; 4) pertencem à mesma geratriz e cada um deles a uma das
bases do cilindro.
Exame Nacional de Geometria Descritiva, 1988 (adaptado)
GEOMETRIA DESCRITIVA A | EXERCÍCIOS ONLINE 11.º ANO | PARTE 2 3/3
