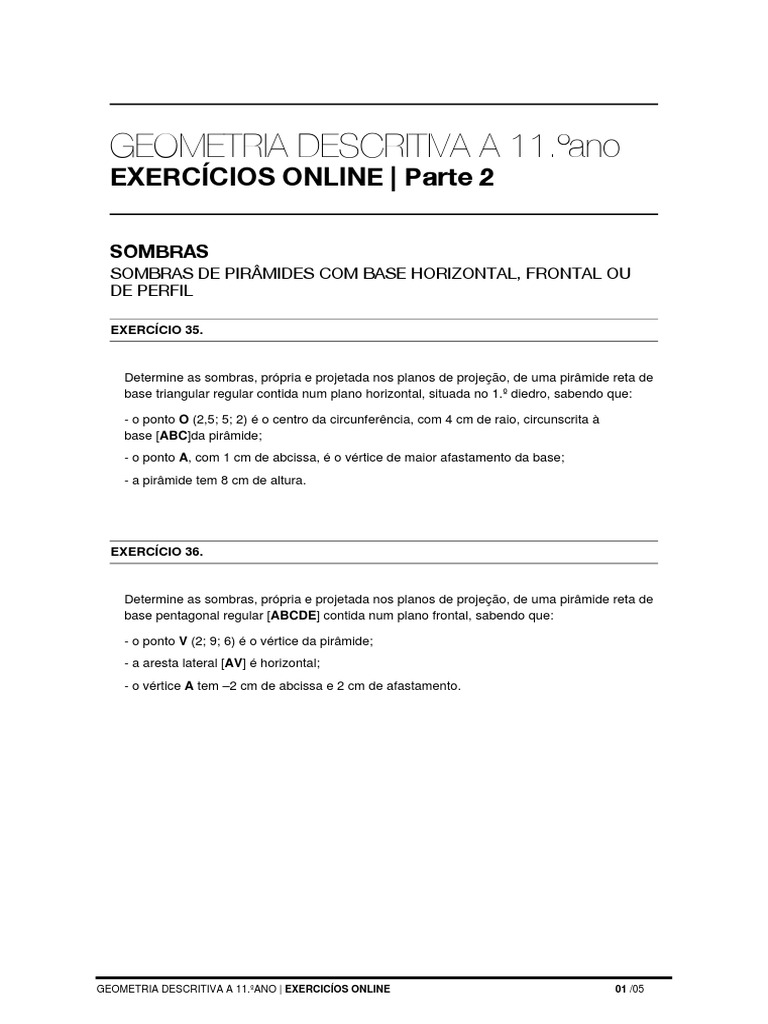

GEOMETRIA DESCRITIVA A 11.
ºano
EXERCÍCIOS ONLINE | Parte 2
SOMBRAS
SOMBRAS DE PIRÂMIDES COM BASE HORIZONTAL, FRONTAL OU
DE PERFIL
EXERCÍCIO 35.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide reta de
base triangular regular contida num plano horizontal, situada no 1.º diedro, sabendo que:
- o ponto O (2,5; 5; 2) é o centro da circunferência, com 4 cm de raio, circunscrita à
base [ABC]da pirâmide;
- o ponto A, com 1 cm de abcissa, é o vértice de maior afastamento da base;
- a pirâmide tem 8 cm de altura.
EXERCÍCIO 36.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide reta de
base pentagonal regular [ABCDE] contida num plano frontal, sabendo que:
- o ponto V (2; 9; 6) é o vértice da pirâmide;
- a aresta lateral [AV] é horizontal;
- o vértice A tem –2 cm de abcissa e 2 cm de afastamento.
GEOMETRIA DESCRITIVA A 11.ºANO | EXERCICÍOS ONLINE 01 /05
EXERCÍCIO 37.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide reta de
base quadrada [ABCD] contida num plano frontal, sabendo que:
- o vértice A, com 1,5 cm de abcissa e 10 cm de afastamento, pertence ao plano
horizontal de projeção;
- o vértice V da pirâmide pertence ao β1,3 e tem abcissa nula e 3,5 cm de afastamento.
EXERCÍCIO 38.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide reta de
base hexagonal regular [ABCDEF] contida num plano horizontal, situada no 1.º diedro,
sabendo que:
- os vértices A (2; 2; 8) e F são os extremos de uma das arestas da base e pertencem
a uma reta que define um ângulo de 45º, de abertura para a esquerda, com o plano
frontal de projeção;
- as arestas das bases medem 4 cm;
- o vértice V da pirâmide pertence ao plano horizontal de projeção.
EXERCÍCIO 39.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide oblíqua
de base triangular regular [ABC] contida num plano horizontal, sabendo que:
- a aresta [AB] é de topo, com 5 cm de abcissa e 4 cm de cota;
- o vértice A tem 8 cm de afastamento e o vértice B pertence ao plano frontal de
projeção;
- o vértice C tem abcissa negativa;
- a aresta lateral [CV] é frontal e o vértice V tem 1 cm de abcissa e 12 cm de cota.
GEOMETRIA DESCRITIVA A 11.ºANO | EXERCICÍOS ONLINE 02 /05
EXERCÍCIO 40.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide oblíqua
de base quadrada [ABCD] contida num plano frontal, sabendo que:
- o vértice A (3; 8; 8) é o maior cota da base da pirâmide;
- a diagonal [AC] é vertical e mede 8 cm;
- as arestas laterais [BV] e [DV] são horizontais;
- o vértice V pertence ao plano frontal de projeção e tem –4 cm de abcissa.
EXERCÍCIO 41.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide oblíqua
de base pentagonal regular contida num plano frontal, sabendo que:
- o ponto O (3; 3; 4) é o centro da circunferência tangente ao plano horizontal de
projeção, que circunscreve o pentágono [ABCDE] da base da pirâmide;
- a aresta lateral [AV] é de perfil e tem 3 cm de abcissa;
- o vértice A é o de maior cota da base;
- o vértice V tem 9,5 cm de afastamento e 12 cm de cota.
EXERCÍCIO 42.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide oblíqua
de base hexagonal regular contida num plano horizontal, situada no 1.º diedro, sabendo que:
- os vértices A (4; 5; 3) e D, com –4 cm de abcissa e 5 cm de afastamento, são os
extremos de uma das diagonais maiores da base [ABCDEF] da pirâmide;
- as arestas laterais [AV] e [DV] são frontais;
- a aresta [DV] define um ângulo de 45º, de abertura para a esquerda, com o plano da
base;
- o vértice V tem 3 cm de abcissa.
GEOMETRIA DESCRITIVA A 11.ºANO | EXERCICÍOS ONLINE 03 /05
EXERCÍCIO 43.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide oblíqua
de base triangular regular [ABC] contida num plano frontal, situada no 1.º diedro, sabendo
que:
- os vértices A (4; 2; 0) e B, com 7 cm de abcissa, pertencem a uma reta que define um
ângulo de 60º, de abertura para a esquerda, com o plano horizontal de projeção;
- o vértice C é o de menor abcissa da base da pirâmide;
- a aresta lateral [CV] é de perfil e mede 8 cm;
- o vértice V tem 8 cm de afastamento e maior cota do que vértice C.
EXERCÍCIO 44.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide oblíqua
de base quadrada contida num plano frontal, sabendo que:
- os vértices A (0; 7; 3) e B (2,5; 7; 8) são os extremos de uma das arestas da base da
pirâmide;
- os vértices C e D da base têm abcissa negativa;
- o vértice V da pirâmide pertence ao eixo x e tem 2,5 cm de abcissa.
EXERCÍCIO 45.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide oblíqua
de base quadrada [ABCD] contida num plano horizontal, situada no 1.º diedro, sabendo que:
- os vértices A (4; 0; 2) e C (2; 8; 2) definem uma diagonal da base da pirâmide;
- a aresta lateral [CV] é vertical e mede 8 cm.
GEOMETRIA DESCRITIVA A 11.ºANO | EXERCICÍOS ONLINE 04 /05
EXERCÍCIO 46.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide reta de
base triangular regular, situada no 1.º diedro, sabendo que:
- a base [ABC] da pirâmide pertence a um plano de perfil;
- as arestas da base medem 6 cm;
- a aresta [AB] é de topo e o vértice A, com abcissa nula e 3 cm de cota, pertence ao
plano frontal de projeção;
- a pirâmide tem 7 cm de altura e o vértice V tem abcissa negativa.
EXERCÍCIO 47.
Determine as sombras, própria e projetada nos planos de projeção, de uma pirâmide oblíqua
de base quadrada [ABCD] contida num plano de perfil, situada no 1.º diedro, sabendo que:
- os vértices A (0; 0; 3); e B (0; 4,5; 0) são os extremos de uma das arestas da base da
pirâmide;
- a aresta lateral [AV] é horizontal e define um ângulo de 25º, de abertura para a direita,
com o plano frontal de projeção;
- o vértice V pertence ao plano bissetor dos diedros ímpares, β1,3.
EXERCÍCIO 48.
Represente uma pirâmide hexagonal oblíqua, com a base contida num plano frontal e
existente no espaço do 1.º diedro.Utilizando a direção luminosa convencional, determine as
sombras própria e projetada pela pirâmide nos planos de projeção.
Dados
- a figura da base é um hexágono regular, com centro no ponto O (4; 4; 6) e do qual o
ponto A (8; 4; 6) é um dos vértices;
- o vértice do sólido é o ponto V (4; 12; 4).
Exame Nacional de Geometria Descritiva, 2002 (adaptado)
GEOMETRIA DESCRITIVA A 11.ºANO | EXERCICÍOS ONLINE 05 /05
